Фрезеровка валов

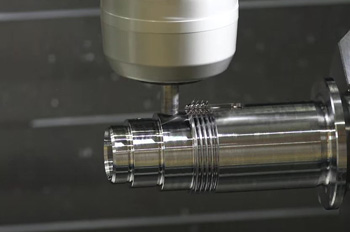

Выбор фрезы зависит от формы и назначения углубления на поверхности заготовки. Если паз имеет сегментную форму, применяют дисковые пазовые фрезы с радиусом, который в точности повторяет контур шпонки. Когда требуется изготовить закрытый врезной паз, используют пальцевые или концевые фрезы.

В начале зоны обработки сверлят отверстие, чтобы инструмент мог войти в металл на нужную глубину без лишних нагрузок. Такое решение помогает избежать поломки тонкого наконечника при первичном врезании.

При крупносерийном производстве операцию сверления часто исключают за счет применения маятниковой подачи. Режущий орган станка совершает возвратно-поступательные движения и снимает стружку слоями по 0.2–0.3 мм за один ход. Траектория движения инструмента обеспечивает высокую чистоту боковых стенок и дна канала. Дисковый инструмент работает быстрее, но требует свободного пространства для выхода из зоны резания. Пальцевые фрезы дают возможность формировать сложные выемки даже в стесненных условиях.

Маятниковый метод позволяет автоматизировать процесс формирования пазов и значительно сокращает время производства одной детали. Суть технологии заключается в том, что фреза перемещается вдоль оси заготовки вперед и назад, постепенно погружаясь в металл.

При каждом проходе инструмент снимает слой толщиной до 0.3 мм, пока не достигнет заданной чертежом отметки. Такой подход исключает необходимость предварительной разметки и сверления заправочных отверстий. Оборудование работает в автоматическом режиме, что снижает риск ошибки из-за человеческого фактора.

За счет малых припусков при каждом ходе снижается температура в зоне контакта металла и режущей кромки. Материал не перегревается, поэтому в структуре стали не возникают внутренние напряжения или микротрещины. Поверхность получается гладкой, что важно для плотной посадки шпонки в готовом соединении. Метод идеально подходит для массового изготовления стандартных валов, где требуется высокая повторяемость размеров.

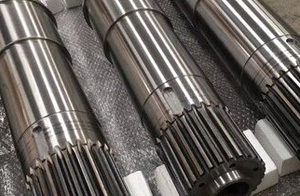

Шлицевые соединения передают большие крутящие моменты, поэтому к их геометрии предъявляют самые жесткие требования. На заготовке нарезают выступы и пазы, которые должны располагаться строго параллельно оси вращения.

Для такой операции применяют метод обкатки с использованием червячных фрез или метод деления. Если используют второй вариант, заготовку фиксируют в делительной головке, которая поворачивает вал на строго определенный угол после каждого прохода. Процесс требует жесткой фиксации, чтобы исключить биение и погрешность шага между зубьями.

Допуски на размеры шлицов зависят от типа соединения, которое может быть подвижным или неподвижным. Для деталей, которые будут перемещаться вдоль оси в процессе работы, закладывают минимальные зазоры и высокую чистоту поверхности. Когда фрезерование завершают, проводят контрольные замеры с помощью специальных калибров или профилометров. Качество шлицевого вала определяет ресурс всей коробки передач или приводного механизма.

Фрезерование внешних цилиндрических плоскостей выбирают в случаях, когда деталь имеет сложную конфигурацию или большие габариты. Главное движение выполняет сама фреза, которая вращается с высокой скоростью, а заготовка совершает медленное круговое вращение.

Такой метод называют охватывающим фрезерованием, при нем можно добиться высокой производительности на черновых этапах. Инструмент снимает большой объем металла за один проход, что сокращает общее время работы над изделием. Когда вал имеет прерывистые поверхности или пазы, фреза справляется с ударами лучше, чем токарный резец.

Технология позволяет обрабатывать эксцентриковые валы или шейки коленчатых валов без сложной переустановки детали. Если деталь нельзя закрепить в патроне токарного станка из-за ее формы, фрезерное оборудование становится единственным выходом. Современные центры с ЧПУ обеспечивают точность позиционирования до 0.01 мм, что сопоставимо с лучшими образцами токарной техники. Метод фрезерования цилиндров применяют и для труднообрабатываемых сплавов, так как он позволяет лучше контролировать отвод тепла.

Для валов, которые жестко фиксируют в сопрягаемых деталях, допускают чуть большую погрешность, чем для ходовых элементов. Но даже в этом случае отклонение размеров не должно выходить за пределы установленного квалитета.

Основное внимание уделяют натягу в соединении, чтобы шпонка или шлицы сидели максимально плотно без малейшего люфта. Если допустить чрезмерную погрешность при фрезеровании, при запрессовке могут возникнуть деформации или сколы металла. Когда узел работает под нагрузкой, любые зазоры приводят к быстрому разрушению посадочного места.

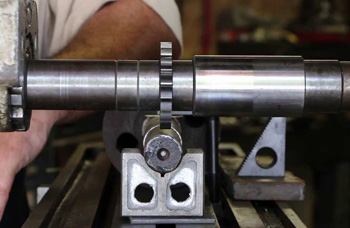

Геометрическую точность проверяют по двум параметрам: параллельности пазов и их симметричности относительно оси вала. При фрезеровании используют специальные приспособления, которые жестко базируют заготовку по центровым отверстиям. Если вал имеет большую длину, применяют люнеты, чтобы исключить прогиб материала под весом инструмента. При проверке качества на деталь наносят маркировку с указанием фактических размеров.

Заготовку подвергают термическому воздействию для повышения прочности и износостойкости поверхностных слоев. Фрезерование обычно выполняют в два этапа: до закалки проводят черновую обработку, а после нее - чистовую.

Когда с металла снимают основной припуск, в нем могут возникнуть напряжения, которые приводят к искривлению оси. Нагрев и последующее охлаждение стабилизируют структуру стали и делают ее более однородной. Если деталь закаливают до высокой твердости, для дальнейшего фрезерования подбирают инструмент с керамическими или эльборовыми вставками.

После термической обработки материал может немного изменить свои размеры из-за объемного расширения или сжатия. Поэтому на черновом этапе фрезерования всегда оставляют припуск от 0.5 до 1.2 мм на сторону. Когда вал остывает, его снова устанавливают на станок для окончательной доводки всех пазов и шлицов. Такой порядок работ исключает брак из-за термических деформаций и гарантирует соблюдение чертежных размеров. Если вал должен работать в агрессивной среде, термообработка также повышает его коррозионную стойкость.

При обработке тонких и длинных деталей часто возникает проблема резонанса, которая портит чистоту поверхности. Чтобы металл не прогибался под давлением фрезы, заготовку поддерживают специальными опорами - люнетами. Их устанавливают в нескольких точках по длине вала, чтобы создать дополнительные точки жесткости.

Когда инструмент движется вдоль оси, люнеты переставляют или используют станки с подвижными опорными блоками. Это помогает сохранить строгую соосность всех элементов и избежать биения.

Правильный подбор режимов резания также играет важную роль в борьбе с вибрациями. Скорость вращения шпинделя и подачу настраивают так, чтобы частота колебаний не совпадала с собственной частотой заготовки. Если появляется характерный гул, подачу немного увеличивают или уменьшают обороты. Применение фрез с неравномерным шагом зубьев тоже помогает дробить возникающие автоколебания. Когда процесс идет стабильно, стружка отходит плавно, а на поверхности не остается следов дробления.

Использование оборудования с несколькими шпинделями позволяет обрабатывать несколько поверхностей вала одновременно. Например, при нарезке двух противоположных шпоночных пазов дисковые фрезы подходят к заготовке с двух сторон. Это вдвое сокращает время цикла и гарантирует идеальную симметрию расположения элементов относительно центра.

Когда все операции выполняют за одну установку, исключаются ошибки позиционирования, которые неизбежны при перевороте детали. Такие станки незаменимы в автомобильной промышленности и тракторостроении.

Сложная кинематика многошпиндельного оборудования требует тщательной настройки каждого режущего инструмента. Все фрезы должны иметь одинаковый износ и точно выставленные размеры по вылету. Если один инструмент затупится быстрее других, возникнет перекос усилий, что может привести к деформации вала. Процесс контролируют с помощью датчиков мощности, которые отслеживают нагрузку на каждом шпинделе. Когда система настроена верно, производство идет непрерывным потоком с минимальным процентом брака.

Протягивание считается самым производительным методом создания шлицов и пазов на наружной поверхности. Инструмент представляет собой длинную планку с множеством зубьев, высота которых постепенно увеличивается.

Когда протяжка движется вдоль вала, каждый последующий зуб снимает тонкий слой металла, формируя нужный профиль. За один рабочий ход можно получить полностью готовый паз с высокой точностью и низкой шероховатостью. Этот метод применяют только в массовом производстве, так как изготовление самой протяжки стоит очень дорого.

Оборудование для протягивания обладает огромной мощностью и жесткостью, чтобы выдерживать усилия в десятки тонн. Вал надежно фиксируют в зажимном устройстве, которое предотвращает малейшее смещение. В процессе работы в зону резания подают большое количество масла для смазки и охлаждения инструмента. Когда протяжка выходит из зацепления, деталь сразу приобретает окончательный вид без необходимости финишного фрезерования. Технология позволяет получать сложные фасонные поверхности, которые трудно изготовить обычными фрезами.

Для производства валов чаще всего выбирают среднеуглеродистые или легированные стали с содержанием углерода от 0.3% до 0.5%. Такие марки, как сталь 45 или 40Х обладают хорошим сочетанием прочности и обрабатываемости резанием.

Если вал будет работать под экстремальными нагрузками, применяют хромоникелевые или хромомолибденовые сплавы. Эти материалы требуют использования инструмента с твердосплавными пластинами и специальных режимов охлаждения. Когда выбирают металл, учитывают его способность к закалке и к сохранению формы после термообработки.

Для некоторых отраслей, например, для пищевой или химической, валы изготавливают из нержавеющих сталей. Фрезерование таких материалов затруднено из-за их высокой вязкости и склонности к налипанию на режущую кромку. В этом случае применяют фрезы со специальной полированной канавкой для быстрого вывода стружки. Если требуется снизить вес конструкции, иногда используют титановые сплавы, хотя их обработка обходится значительно дороже.

Проверку соосности и биения проводят на специальных контрольных станках или в центрах на поверочной плите. Вал устанавливают на опоры и вращают вручную, прижимая наконечник индикатора часового типа к проверяемой поверхности. Если стрелка прибора отклоняется больше чем на 0.02 мм, деталь отправляют на правку или дополнительную обработку.

Биение может возникнуть из-за неправильной установки на фрезерном станке или из-за внутренних напряжений в металле. Особое внимание уделяют шейкам вала, которые будут контактировать с подшипниками.

Для длинных изделий замеры проводят в нескольких сечениях по всей протяженности. Когда вал имеет сложную форму со множеством ступеней, проверяют биение каждой относительно базовой оси. Все результаты фиксируют в карте технического контроля, которая подтверждает пригодность детали к сборке. Если обнаруживают искривление, его пробуют устранить на прессе методом холодной правки. Но лучше всего избегать таких дефектов на этапе фрезерования, используя качественную оснастку.

Фрезерование позволяет получить нужную форму, но часто оставляет на металле микроскопические гребешки от зубьев инструмента. Чтобы поверхность стала идеально гладкой и приобрела зеркальный блеск, выполняют шлифование абразивными кругами. Эта операция снимает последние 0.05–0.1 мм металла и доводит размеры до идеального соответствия чертежу.

Шлифовка обязательна для посадочных мест под подшипники и сальники, где важна высокая герметичность и минимальное трение. Когда шероховатость снижается до значений Ra 0.4 и ниже, износ сопрягаемых деталей существенно замедляется.

В процессе шлифования также исправляют мелкие геометрические погрешности, которые могли возникнуть при фрезеровании или закалке. Оборудование для финишной доводки работает с обильным охлаждением, чтобы исключить появление микротрещин от перегрева. Когда деталь проходит этот этап, ее поверхность становится очень твердой и гладкой. Для достижения экстремальной точности иногда применяют суперфиниширование или полирование специальными пастами.

Обработка глубоких выемок в закаленной стали требует особого подхода к выбору инструмента и стратегии резания. Применяют фрезы с удлиненной рабочей частью, которые имеют повышенную жесткость на изгиб.

Чтобы избежать поломки, глубину каждого прохода уменьшают, но увеличивают скорость подачи. Процесс ведут с обязательным использованием смазочно-охлаждающей жидкости под высоким давлением, которая вымывает стружку из глубокого канала. Если стружка останется в пазу, она может попасть под зубья и вызвать мгновенное разрушение фрезы.

Для особо сложных случаев используют метод трохоидального фрезерования, когда инструмент движется по сложной спиральной траектории. Это позволяет снимать металл на всю глубину паза, но с очень малой шириной захвата. Нагрузка на шпиндель при этом остается стабильной, а тепло эффективно распределяется по всей длине режущей кромки. Когда паз почти готов, выполняют несколько чистовых проходов для выравнивания боковых стенок.
