Фрезеровка меди

Медь мгновенно поглощает тепловую энергию в зоне контакта, так как имеет уникальный коэффициент теплопроводности. Когда фреза погружается в заготовку, высокая температура быстро заполняет весь объем материала. Если кромка инструмента потеряла остроту, сила трения многократно возрастает и вызывает оплавление тонких краев детали.

Применение масляного тумана под высоким давлением позволяет стабилизировать термический баланс и предотвращает чрезмерное расширение металла. Стабильный режим охлаждения помогает удерживать точность размеров в пределах 0.01 мм даже при длительной работе шпинделя на высоких оборотах.

Высокая пластичность меди требует постоянного контроля за каждым микрометром подачи. Если температура заготовки поднялась выше +50℃, она немного прибавляет в объеме, что приводит к погрешностям после завершения цикла и остывания изделия. Постоянный поток эмульсии эффективно вымывает мелкие частицы и не дает им задерживаться на поверхности реза. Такой подход защищает инструмент от перегрева и сохраняет его первоначальную твердость.

Для работы с чистой медью применяют инструмент из мелкозернистого твердого сплава с высоким содержанием кобальта. Оснастка должна иметь очень острый угол заточки и полированные канавки для отвода вязкой стружки.

Обычно выбирают фрезы с одной или двумя режущими кромками, чтобы оставить максимум пространства для выхода опилок. Когда используют многозаходные инструменты, медь моментально забивает узкие промежутки и вызывает поломку дорогой техники. Фреза без специального покрытия работает хуже, потому что медь имеет высокую склонность к адгезии и налипанию на лезвия.

Наилучший результат показывают приспособления с алмазным напылением или слоем DLC, который обладает минимальным коэффициентом трения. Такие покрытия препятствуют возникновению молекулярной связи между медью и твердым сплавом. Поверхность детали после прохода острого инструмента приобретает зеркальный блеск без следов дробления. Если нужно прорезать глубокие пазы, выбирают фрезы с увеличенным углом наклона спирали - до 45°.

Появление заусенцев на меди связано с ее экстремальной вязкостью, когда металл не срезается, а просто отгибается под давлением. Чтобы минимизировать этот дефект, используют стратегии встречного и попутного фрезерования в определенной последовательности.

Инструмент должен входить в материал на максимально возможных оборотах, чтобы обеспечить чистый срез волокон. Когда фреза выходит из заготовки, она часто тянет за собой тонкий слой металла, который превращается в острый облой. Применение чистовых проходов с минимальным съемом материала в 0.05 мм помогает убрать большую часть таких изъянов.

Огромную роль играет жесткость крепления детали на станине станка. Если заготовка вибрирует хотя бы на 0.02 мм, количество заусенцев на кромках вырастает в несколько раз. Мастера часто используют технологические подложки из алюминия, которые плотно прилегают к меди снизу и не дают ей деформироваться при выходе фрезы.

После механической обработки изделия иногда помещают в галтовочные барабаны с керамическим наполнителем. Такой метод позволяет сгладить края без потери точности основных размеров.

Применение этилового или изопропилового спирта вместо стандартных эмульсий дает великолепный результат при фрезеровке медных сплавов. Спирт обладает высокой испаряемостью, поэтому он очень быстро отбирает тепло у режущей кромки и поверхности заготовки.

После завершения работ жидкость полностью испаряется, а на поверхности металла не остается липких пятен или жирной пленки. Это избавляет от необходимости проводить сложную промывку деталей перед пайкой или нанесением гальванических покрытий. Когда работают в закрытых кабинах ЧПУ, спиртовой туман подают через специальные форсунки в минимальных дозах.

Такой способ охлаждения предотвращает химическую реакцию между присадками из СОЖ и чистой медью. Обычные растворы могут вызывать потемнение поверхности или появление зеленоватого налета из-за содержания серы или хлора. Спирт поддерживает медь в первозданном виде, сохраняя ее характерный золотисто-розовый цвет. Скорость испарения состава позволяет поддерживать температуру в зоне реза на уровне +20℃. Это крайне важно для производства высокочастотных волноводов и элементов электроники, где чистота материала влияет на проводимость.

Медные электроды имеют сложную форму с тонкими ребрами и глубокими отверстиями, которые должны обладать идеальной точностью. При фрезеровке таких элементов возникает риск деформации тонких стенок под действием центробежной силы и давления фрезы.

Чтобы сохранить геометрию, обработку ведут на сверхвысоких скоростях с использованием микроинструмента диаметром от 0.2 мм. Любая ошибка в расчете подачи приведет к тому, что ребро толщиной 0.3 мм просто согнется или сломается. Процесс требует многократных проходов, при которых каждый слой металла снимают очень аккуратно.

Поверхность электрода должна иметь минимальную шероховатость Ra 0.2, так как любые риски от фрезы перенесутся на стальную заготовку при эрозии. Для достижения такого качества применяют стратегии высокоскоростного фрезерования с шагом смещения в несколько микрометров. Использование современных измерительных систем позволяет проверять размеры прямо в процессе работы станка. После финишных операций медь часто полируют вручную для устранения микроскопических дефектов.

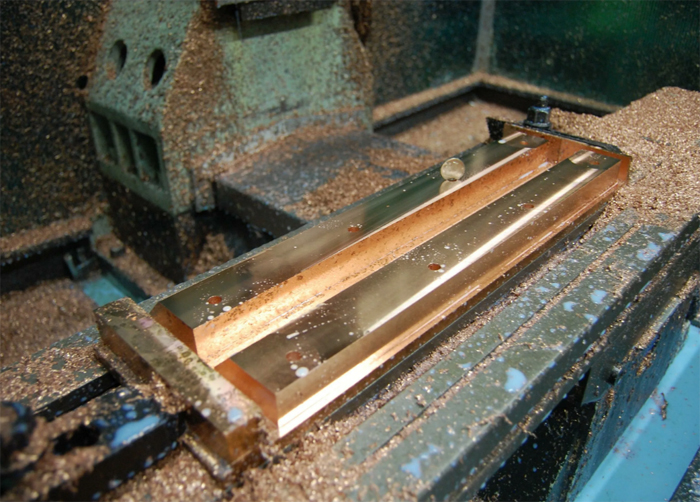

Обработка массивных медных шин включает нарезание отверстий, пазов и снятие фасок на заготовках большой длины. Металл в таких изделиях должен сохранять максимальную электропроводность, поэтому его нельзя перегревать. Для фиксации длинных полос используют вакуумные столы или мощные прижимные планки, которые исключают прогиб материала.

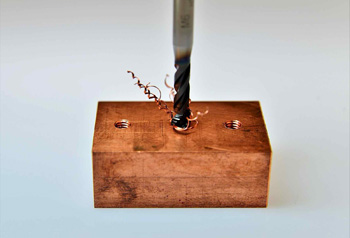

Когда сверлят глубокие отверстия, фрезу периодически выводят из заготовки для полного удаления накопившейся стружки. Это предотвращает заклинивание инструмента и сохраняет внутренние стенки отверстий гладкими. Каждое место реза обильно снабжают смазкой для уменьшения трения.

При фрезеровании контактных площадок важно добиться идеальной плоскостности, чтобы обеспечить плотное прилегание шин друг к другу. Даже малейшее отклонение приведет к росту сопротивления и нагреву узла во время эксплуатации под нагрузкой. После механической обработки торцы шин часто покрывают слоем олова или серебра для защиты от окисления на воздухе.

Склонность меди к налипанию объясняется ее молекулярным строением и высокой пластичностью. При контакте с режущей кромкой возникает зона высокого давления, где частицы металла буквально привариваются к твердому сплаву.

Когда на лезвии появляется первый слой налипшей меди, он начинает работать как тупой нарост. Это приводит к ухудшению чистоты реза и резкому росту температуры, что вызывает еще большее наплавление материала. Даже мощное охлаждение не всегда успевает разорвать эту связь, если скорость вращения выбрана неправильно. Проблема часто возникает при работе с мягкими марками меди, которые имеют низкое содержание примесей.

Чтобы разорвать порочный круг, применяют инструменты с защитными слоями на основе хрома или вольфрама. Такие покрытия имеют иную кристаллическую решетку, которая не вступает в контакт с медью на атомарном уровне. Также помогает увеличение скорости подачи, когда каждый зуб фрезы проводит в металле минимальное время. Стружка должна отлетать от заготовки мгновенно, не успевая разогреться до критических значений.

Тонколистовая медь толщиной до 1 мм крайне чувствительна к любым механическим воздействиям. При фрезеровке контура лист стремится подняться вверх, что часто приводит к задирам или разрыву краев.

Для надежной фиксации используют "жертвенные" листы из пластика, к которым медь приклеивают специальным составом или двухсторонним скотчем. Это создает жесткое основание и позволяет прорезать металл насквозь без вибраций и деформаций. Инструмент должен иметь малый диаметр и высокую скорость вращения для минимизации сил резания. Когда программа составлена верно, край получается ровным и не требует дополнительной очистки.

Специалисты применяют фрезы с обратной спиралью, которые во время вращения прижимают заготовку к столу, а не тянут ее вверх. Такой подход гарантирует сохранность геометрии даже при вырезании сложных узоров или мелких деталей. Подачу инструмента ограничивают, чтобы избежать рывков при резких поворотах траектории. Охлаждающую жидкость подают в виде мелкого аэрозоля, чтобы не смыть клеевой слой с основания. После завершения процесса детали аккуратно отделяют от подложки и очищают от остатков клея в растворителе.

Наличие в меди посторонних включений, таких как кислород или сера, значительно меняет ее поведение под фрезой. Кислородосодержащая медь более склонна к образованию трещин при интенсивном механическом воздействии. Бескислородные марки типа OFHC фрезеруются намного стабильнее, так как имеют однородную и плотную структуру. Когда в металле присутствуют примеси фосфора или железа, твердость заготовки растет, что требует коррекции режимов подачи.

Для ответственных деталей, работающих в вакууме или при сверхнизких температурах, выбирают только самые чистые составы. Это гарантирует отсутствие скрытых дефектов внутри заготовки.

Чистая медь режется сложнее из-за своей вязкости, но она дает предсказуемый результат при финишной полировке. Если сплав имеет неоднородный состав, фреза может встретить локальные уплотнения, которые вызовут вибрацию шпинделя. Это отразится на поверхности в виде мелкой ряби, которую трудно убрать ручным способом. Качественный прокат проходит стадию отжига, что снимает внутренние напряжения и облегчает работу станка.

Медь обладает очень высоким коэффициентом отражения, поэтому обычные лазерные станки справляются с ней крайне плохо. Луч просто отскакивает от поверхности, не успевая расплавить металл, что может повредить оптику самого оборудования.

Только мощные волоконные лазеры со специальной длиной волны способны эффективно кроить медные листы. Однако даже в этом случае край получается со следами оплавления и небольшим нагаром. Фрезеровка же обеспечивает идеально ровный торец и позволяет создавать пазы переменной глубины, что недоступно для лазера. Когда требуется высокая точность пазов и отверстий, механическая обработка остается единственным вариантом.

Фреза не меняет структуру металла в зоне реза, тогда как лазер вызывает локальный перегрев и закалку кромок. Это важно для деталей, которые в дальнейшем будут подвергаться сварке или пайке. При фрезеровании можно получать сложные трехмерные рельефы на массивных плитах, что невозможно при термической резке. Стоимость фрезерных работ часто оказывается ниже при производстве деталей сложной формы из толстого проката. Лазер выгоден только для быстрой раскройки тонких листов по простому контуру без жестких требований к кромке.

Итоговое качество поверхности определяется радиусом скругления режущей кромки и величиной подачи на один зуб. Чем острее инструмент, тем легче он прорезает вязкую медь и тем ниже будет значение шероховатости.

При чистовых операциях используют минимальную подачу, чтобы гребешки от прохода фрезы были практически незаметны. Если шпиндель станка имеет биение более 0.005 мм, на меди появятся характерные волны, которые испортят внешний вид. Использование смазки с противозадирными присадками помогает получить гладкий блестящий срез. Скорость резания для финишных этапов часто увеличивают до 400-600 м/мин.

Наличие вибраций в системе "станок-инструмент-деталь" - главный враг чистоты поверхности. Медь моментально передает любые колебания, которые фиксируются в виде микроскопических сколов на краях. Чтобы погасить резонанс, применяют массивную оснастку и стараются закрепить заготовку максимально жестко. Когда требуется достичь параметров Ra 0.1, используют алмазные резцы на специальных станках.

Медь - один из самых дорогих цветных металлов, поэтому сбор и сдача отходов существенно влияют на экономику производства. При фрезеровке крупных заказов в стружку может уходить до 40-60% от первоначальной массы заготовки. Эту массу собирают отдельно от других металлов, чтобы не допустить смешивания и сохранить высокую чистоту сырья.

Чистая медная стружка без примесей стали или алюминия ценится в пунктах приема гораздо выше. На крупных предприятиях используют центрифуги для отделения масла и охлаждающей жидкости от опилок. Это позволяет не только вернуть часть СОЖ в систему, но и сдать сухую чистую стружку по максимальной цене.

Брикетирование отходов уменьшает их объем в 10 раз, что значительно упрощает хранение и транспортировку. Вторичная переработка меди не меняет ее физических свойств, поэтому спрос на такой лом остается стабильно высоким. Точный учет оборота металла позволяет снизить себестоимость готовой продукции на 15-20%.
