Фрезеровка чугуна

Структура чугуна содержит большое количество углерода в виде графита, который делает металл хрупким и неоднородным. Когда лезвие фрезы врезается в заготовку, материал не срезается длинными пластами, а мгновенно раскалывается на мельчайшие фрагменты. Эти частицы превращаются в абразивную пыль, которая быстро заполняет все пространство внутри рабочего кабинета станка.

Процесс разрушения кристаллической решетки происходит очень активно, потому что графитовые включения работают как естественные концентраторы напряжений. Если не использовать мощные вытяжные системы, пыль оседает на направляющих и может вывести оборудование из строя.

Мелкие опилки обладают высокой твердостью и способны проникать в самые узкие щели защитных кожухов. Когда пыль смешивается со смазочным маслом, получается густая паста, которая ускоряет износ подшипников и ходовых винтов. Чтобы минимизировать этот негативный эффект, рабочую зону постоянно очищают сжатым воздухом или промышленными пылесосами. В процессе обработки важно следить за чистотой датчиков, так как слой графита может искажать результаты измерений.

Абразивные частицы чугуна действуют на металлические поверхности как наждачная бумага, поэтому защита узлов трения имеет первостепенное значение. Для этого применяют телескопические стальные кожухи или гофрированные накладки, которые полностью закрывают прецизионные элементы.

Перед началом смены проверяют целостность всех уплотнений, чтобы исключить попадание мусора внутрь механизмов перемещения. Когда станок работает, систему автоматической смазки переводят в режим повышенной подачи масла. Поток смазочного материала вымывает случайные пылинки из зоны контакта кареток и препятствует их закреплению на металле.

Дополнительную защиту обеспечивают воздушные завесы, которые создают зону избыточного давления внутри шпиндельного узла. Этот барьер не дает пыли проникать к подшипникам, потому что поток воздуха постоянно дует наружу. После завершения работ станину очищают щетками и мягкой ветошью, но никогда не используют обдув сильным напором воздуха в сторону открытых щелей. Если пренебрегать этими правилами, точность позиционирования станка упадет уже через несколько месяцев интенсивной эксплуатации.

Серый чугун содержит свободный графит, который выполняет роль сухой смазки и значительно облегчает процесс резания. Когда инструмент проходит через металл, теплота эффективно уходит вместе с пылью, а сам материал почти не нагревается до опасных значений.

Если подать в зону реза воду или эмульсию, мелкие опилки мгновенно превратятся в грязь, и налипнут на механизмы станка, а удалить ее будет очень трудно. Эта масса может забить канавки фрезы и привести к поломке инструмента из-за резкого роста давления. Сухая обработка позволяет видеть все нюансы формирования поверхности и вовремя замечать дефекты литья.

Использование жидкости при прерывистом фрезеровании также вызывает термический удар на режущей кромке пластин. Когда горячий зуб фрезы выходит из металла и попадает под струю холодного охладителя, в структуре твердого сплава возникают микротрещины. Это ведет к быстрому выкрашиванию лезвий и заставляет менять оснастку намного чаще. К жидкому охлаждению прибегают только в исключительных случаях, когда нужно обеспечить сверхвысокую точность размеров на финальных этапах. В остальных ситуациях обдув сжатым воздухом оказывается более эффективным и безопасным методом.

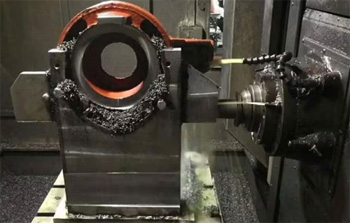

Хрупкость чугуна часто приводит к появлению сколов на острых углах в момент завершения прохода инструмента. Чтобы предотвратить этот брак, траекторию движения фрезы строят так, чтобы она всегда заходила с края вглубь материала.

Если выход инструмента неизбежен, скорость подачи снижают до 20-30% от номинального значения на последних сантиметрах пути. Применение специальных фасочных фрез перед основным этапом обработки также помогает укрепить кромку. Создание небольшой фаски в 1-2 мм переносит точку разрыва металла внутрь заготовки и делает край ровным.

Иногда для защиты углов используют дополнительные технологические накладки, которые прижимают к основной детали. Это создает опору для хрупкого металла и позволяет фрезе выходить из зоны реза без рывков. Использование острого инструмента с положительным углом заточки также снижает риск появления дефектов. Когда лезвие затупляется, оно перестает резать и начинает выдавливать куски чугуна, что ведет к крупным расколам. Контроль состояния оснастки позволяет вовремя заметить критический износ.

Высокопрочный чугун с шаровидным графитом обладает высокой вязкостью и твердостью, поэтому сильно изнашивает режущий инструмент. Самым надежным покрытием для работы с таким материалом считается оксид алюминия (Al2O3), который наносят методом химического осаждения.

Этот слой имеет исключительную термическую стабильность и не дает теплу проникать вглубь твердосплавной основы. Даже при нагреве до +1000℃ поверхность фрезы сохраняет свою прочность и сопротивляется абразивному истиранию. Покрытия на основе нитрида титана также показывают хорошие результаты, потому что они снижают коэффициент трения.

Если инструмент имеет черное или золотистое напыление, он служит в 3 раза дольше, чем обычные фрезы без защиты. Современные многослойные структуры позволяют работать на повышенных скоростях без риска мгновенного затупления. Когда выбирают пластины, обращают внимание на наличие упрочняющих фасок на самой кромке. Это помогает лезвию выдерживать удары при столкновении с твердыми включениями внутри чугунной отливки.

Белый чугун имеет структуру, которая состоит из цементита, что делает его одним из самых твердых и труднообрабатываемых сплавов. Обычные твердосплавные фрезы тупятся о него почти мгновенно, так как их твердость сопоставима с твердостью самой заготовки.

Для механической обработки этого металла используют только специальную керамику или инструмент с вставками из кубического нитрида бора. Эти материалы способны резать сверхтвердые слои без разрушения режущей кромки под действием высокой температуры. Процесс протекает на низких подачах при больших оборотах шпинделя, напоминая скорее шлифование.

Заготовку из белого чугуна невозможно прорезать на большую глубину за один проход из-за риска раскола всей детали. Работу ведут очень осторожно, постоянно контролируя звук и уровень вибраций в цехе. Часто этот материал вообще не подвергают фрезеровке, ограничиваясь только литьем и последующей абразивной доводкой. Если же чертеж требует точных пазов или отверстий, применяют электроэрозионные методы или специальные скоростные обрабатывающие центры.

Внутренние поры и газовые раковины часто встречаются в чугунных отливках из-за нарушений технологии заливки металла. Когда фреза натыкается на такую пустоту, нагрузка на шпиндель резко падает, а затем снова возрастает при контакте со стенкой поры. Эти резкие перепады вызывают сильные вибрации, которые могут привести к поломке хрупкого твердосплавного зуба.

Если поры выходят на чистовую поверхность, деталь часто бракуют, так как она теряет герметичность или эстетический вид. Для ответственных заказов заготовки предварительно проверяют с помощью ультразвука или рентгеновских лучей.

Наличие пористости также мешает достижению идеальной шероховатости, потому что инструмент может вырывать целые фрагменты материала вокруг пустот. При фрезеровании таких участков подачу снижают, чтобы минимизировать риск разрушения тонких перегородок. Если деталь требует герметичности, после обработки ее пропитывают специальными полимерными составами. Отбор литья перед началом механических работ экономит время и ресурсы предприятия.

В процессе остывания внутри чугунных отливок возникают колоссальные внутренние напряжения, которые могут привести к деформации детали после снятия верхнего слоя. Термический отпуск в печи при температуре +500-600℃ позволяет стабилизировать структуру металла и выравнять его плотность.

После этой процедуры материал становится более пластичным и легче поддается воздействию режущего инструмента. Если пренебречь этим этапом, станина или корпус могут изменить свою геометрию на 0.1-0.2 мм уже через несколько дней после фрезеровки. Это критично для прецизионных станков и измерительных приборов, где важна стабильность размеров.

Иногда применяют метод естественного старения, когда заготовки выдерживают на открытом воздухе в течение нескольких месяцев. За это время напряжения уходят сами под воздействием перепадов температур и вибраций окружающей среды. Однако искусственный нагрев в камерах позволяет получить тот же результат гораздо быстрее и эффективнее. Перед началом фрезеровки с поверхности удаляют всю окалину, которая образуется после печи, чтобы не тупить инструмент.

Торцевое фрезерование позволяет обрабатывать большие плоскости чугунных плит с высокой скоростью и отличным качеством поверхности. В процессе работы участвуют сразу несколько режущих пластин, что распределяет нагрузку на шпиндель более равномерно.

Конструкция торцевых фрез обеспечивает хорошую жесткость, поэтому вибрации при резке хрупкого металла сводятся к минимуму. Это позволяет снимать слои толщиной до 5-8 мм за один проход, что значительно повышает общую производительность цеха. Поверхность после такого инструмента получается плоской и готовой к последующей шлифовке или шабрению.

Использование сменных многогранных пластин делает этот метод экономически выгодным, так как при износе не нужно менять весь дорогой инструмент. Пластину просто поворачивают другой стороной, и станок продолжает работу в прежнем режиме. При торцевой обработке чугуна стружка отлетает в сторону от шпинделя, что защищает подшипники от попадания пыли. Специалист может легко контролировать процесс и корректировать подачу в зависимости от состояния литья.

Чугун обладает уникальной способностью удерживать смазочные материалы благодаря наличию графитовых включений и специфической пористости поверхности. После фрезеровки на металле остаются микроскопические впадины, которые служат естественными резервуарами для масла. Это свойство делает чугун незаменимым материалом для изготовления направляющих скольжения и цилиндров двигателей.

Если поверхность будет слишком гладкой, масляная пленка начнет рваться, что приведет к сухому трению и быстрому износу узла. Поэтому при чистовой обработке часто оставляют определенный микрорельеф, который способствует долгой работе механизма.

В процессе приработки графит выходит на поверхность и создает дополнительный защитный слой, снижающий коэффициент трения. Этот эффект называют самосмазываемостью чугуна, и он проявляется только при правильной механической обработке. На станках ЧПУ задают такие режимы, чтобы не “зализывать” структуру металла, а сохранять открытые выходы графитовых чешуек. Шероховатость в пределах Ra 1.6-3.2 считается оптимальной для большинства пар трения в тяжелом машиностроении.

Отливки, полученные в металлических формах (кокилях), имеют очень твердый поверхностный слой из-за быстрого охлаждения металла. Эта корка содержит включения отбеленного чугуна, твердость которого в несколько раз выше, чем у основной массы заготовки.

При первом контакте фреза испытывает ударные нагрузки и подвергается интенсивному абразивному износу. Чтобы сохранить ресурс инструмента, глубину первого прохода устанавливают так, чтобы лезвие сразу заходило под твердый слой. Скорость вращения на этом этапе снижают на 40%, чтобы избежать мгновенного выгорания режущей кромки.

После удаления верхнего “стеклянного” слоя процесс фрезеровки идет намного легче и стабильнее. Кокильное литье отличается высокой точностью размеров, что позволяет оставлять минимальные припуски на обработку. Однако наличие внутренних напряжений в таких деталях выше, чем при литье в песок, поэтому риск коробления сохраняется. Оператор должен внимательно следить за направлением подачи, чтобы не спровоцировать появление трещин в хрупком материале.

В условиях массового производства контроль состояния инструмента проводят с помощью автоматических систем измерения крутящего момента на шпинделе. Когда фреза тупится, сопротивление металла растет, и станок фиксирует увеличение потребляемого тока. При достижении критического значения система подает сигнал оператору или автоматически производит замену изношенной головки.

Также используют лазерные датчики, которые проверяют геометрию режущих кромок в перерывах между циклами обработки. Это позволяет исключить выпуск бракованной продукции из-за постепенного ухода размеров детали.

Визуальный контроль стружки также помогает опытному работнику понять состояние лезвий без остановки процесса. Если вместо мелких опилок начинает лететь пыль с искрами или меняется звук резания, инструмент пора менять. Наличие блестящих полос на матовой поверхности чугуна также свидетельствует о затуплении и начале процесса “затирания” металла. Проверка первой детали из каждой новой партии позволяет поддерживать стабильность качества. Своевременный поворот или замена пластин обходятся дешевле, чем восстановление сломанного шпинделя или списание всей партии в лом.

Чугун легче поддается механической обработке из-за хрупкости и наличия графита, который снижает силы трения. На снятие одного и того же объема металла при работе с чугуном требуется на 20-30% меньше мощности, чем при фрезеровке стали. Это позволяет использовать более производительные режимы и сокращать время изготовления каждой детали.

Отсутствие необходимости в дорогостоящих системах подачи СОЖ и упрощенная утилизация сухих опилок также снижают накладные расходы предприятия. Инструмент для чугуна служит дольше при условии правильного подбора покрытий и отсутствия в литье твердых включений.

Однако затраты на очистку оборудования от графитовой пыли и обслуживание систем фильтрации могут немного повышать себестоимость. Массивная станина и большой вес заготовок требуют использования мощных грузоподъемных механизмов, что также учитывают в итоговой смете. В целом серийное производство чугунных корпусов и плит остается экономически выгодным направлением для любого металлообрабатывающего завода.
