Крупногабаритная фрезеровка

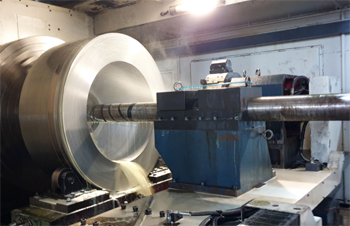

Для работы с экстремально тяжелыми деталями используют станки с гидростатическими направляющими, в которых между трущимися поверхностями постоянно поддерживается слой масла под высоким давлением. Эта технология полностью исключает механический контакт металла о металл, что позволяет перемещать массивные узлы с минимальным коэффициентом трения.

Система управления контролирует давление в каждой опоре индивидуально, компенсируя неравномерное распределение веса заготовки по площади стола. Такой подход предотвращает прогиб направляющих и сохраняет прямолинейность хода суппорта под нагрузкой. Массивная станина из высокопрочного чугуна служит надежным фундаментом, который поглощает любые инерционные колебания при резком старте или остановке тяжелой платформы.

Перед фиксацией заготовки проводят расчет контактных напряжений в точках опоры для исключения деформации самого стола станка. Применяют специальные стальные плиты-проставки, которые увеличивают площадь распределения давления и защищают прецизионную поверхность от вмятин. Когда деталь имеет сложную форму основания, используют регулируемые домкраты с индикаторами усилия.

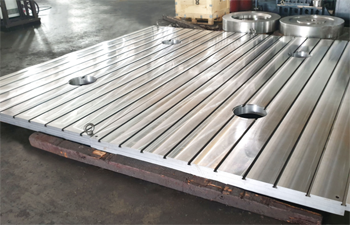

Портальная конструкция обеспечивает максимальную симметричность силового контура, так как шпиндельная бабка перемещается по поперечной траверсе между двумя мощными стойками. Подобная схема гарантирует высочайшую жесткость системы «инструмент-деталь», что критично для чистовой обработки широких плоскостей на массивных плитах.

В станках такого типа заготовка остается неподвижной на стационарном столе, а перемещается весь массивный портал. Это исключает влияние веса детали на динамические характеристики приводов и обеспечивает стабильную скорость подачи независимо от габаритов изделия. Технология позволяет обрабатывать заготовки шириной до 5 м и длиной более 10 м с сохранением микронной точности по всей площади прохода.

Станки с подвижной колонной отличаются большей маневренностью и удобством при обработке длинных, но узких деталей со стороны торцов. Однако консольное закрепление инструмента в таких машинах создает риск отжатия шпинделя при силовом фрезеровании твердых сталей. Портальные агрегаты лишены этого недостатка, потому что нагрузка распределяется равномерно на две опоры.

При обработке заготовок большой протяженности даже незначительное изменение температуры вызывает существенное изменение линейных размеров. Сталь расширяется на 0.012 мм на каждый метр длины при нагреве всего на 1℃, что при трехметровом размере дает погрешность в 0.04 мм. Если в цехе происходит колебание температуры на 5 ℃, координаты отверстий на краях детали сместятся на величину, превышающую стандартные допуски 7-го квалитета.

Для нейтрализации данного фактора в помещениях устанавливают системы прецизионного климат-контроля. Оборудование оснащают датчиками температуры, которые передают данные в блок ЧПУ для автоматического внесения поправок в алгоритм перемещения осей.

Постоянный пролив зоны резания охлаждающей жидкостью комнатной температуры стабилизирует тепловой баланс заготовки на протяжении всего цикла фрезерования. Когда выполняют финишные операции, время работы инструмента рассчитывают так, чтобы избежать локального прогрева отдельных участков. Измерения готовой продукции проводят только после выдержки детали в термоконстантной зоне в течение нескольких часов.

Лазерный трекер — мобильная координатно-измерительная система, которая определяет пространственное положение точек с помощью светового луча. Устройство позволяет замерять геометрию деталей размером до 80 м без их снятия со стола станка или перемещения в лабораторию.

Принцип работы основан на слежении за специальным отражателем, который мастер прикладывает к обрабатываемым поверхностям. Прибор фиксирует координаты в реальном времени и строит цифровую модель фактического изделия. Такой метод выявляет отклонения формы, конусность и неперпендикулярность плоскостей с точностью до нескольких микрометров на метр дистанции.

Применение трекера сокращает время промежуточного контроля на 70%, так как исключает использование громоздких механических шаблонов и длинномерных штангенциркулей. Система позволяет проверять взаимное расположение отверстий, которые находятся на значительном удалении друг от друга. Если программа обнаруживает избыточный припуск или смещение базы, оператор вносит правки в настройки ЧПУ до начала финишного прохода.

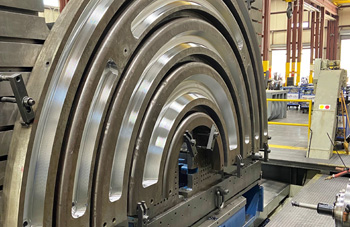

Для фиксации крупногабаритных отливок со сложной геометрией используют систему вспомогательных стоек, которые выходят за пределы основного рабочего стола. Эти приспособления позволяют базировать детали, габариты которых превышают размеры монтажной плиты станка. Регулируемые домкраты устанавливают под выступающие элементы заготовки для предотвращения их прогиба или вибрации под действием сил резания.

Каждая опора оснащается механизмом тонкой подстройки высоты, что позволяет выровнять деталь относительно горизонтальной оси шпинделя с точностью до 0.05 мм. Жесткое крепление к фундаменту станка обеспечивает стабильность всей многотонной конструкции в процессе работы.

Чистота и плоскостность подошвы каждой опоры влияют на итоговую точность межосевых расстояний в корпусе. Перед затяжкой прихватов мастер проверяет отсутствие люфтов в системе поддержек с помощью щупов и индикаторов. Применение гидравлических домкратов позволяет контролировать усилие прижима, исключая деформацию стенок тонкого литья.

Когда инструмент переходит от одной зоны обработки к другой, нагрузка на опоры меняется, что требует высокой статической жесткости оснастки. Последовательная фиксация всех критических точек заготовки гарантирует отсутствие резонанса на высоких оборотах шпинделя.

Черновая обработка массивных заготовок требует применения торцевых фрез с диаметром от 160 мм до 500 мм, оснащенных мощными твердосплавными кассетами. Для борьбы с огромными силами сопротивления при снятии припуска до 15 мм за один проход инструмент должен обладать высокой прочностью корпуса.

Специалисты выбирают пластины из сплавов с повышенной вязкостью, которые не скалываются при встрече с литейными раковинами и песчаными включениями. Отрицательный передний угол заточки кромок создает эффект упрочнения режущего клина, что продлевает ресурс оснастки в тяжелых условиях работы.

Количество зубьев на фрезе рассчитывают исходя из мощности привода шпинделя, которая на крупногабаритных станках достигает 50-80 кВт. Большой шаг между режущими элементами предотвращает засорение инструмента и снижает риск возникновения вибраций на низких оборотах. Поверхность корпуса фрезы часто покрывают никелем для защиты от коррозии и налипания горячей стружки. Балансировка широкого инструмента исключает радиальное биение, которое губительно для подшипников бабки.

Масштабное удаление металла с массивной заготовки нарушает сложившееся равновесие сил внутри кристаллической решетки сплава. Поверхностные слои литья или поковки часто содержат остаточные напряжения после остывания, которые стремятся деформировать деталь при вскрытии внутренней структуры. Если за один установ снять слой толщиной 20 мм, заготовка может изогнуться или скрутиться винтом, выходя за пределы допусков по плоскостности.

Для минимизации риска неисправимого брака процесс разделяют на несколько этапов с промежуточным «отдыхом» металла. Деталь снимают с зажимов и выдерживают в свободном состоянии для естественной релаксации структуры.

В ответственных проектах, требующих ускоренного снятия напряжений, применяют искусственное старение в печах или ультразвуковую обработку швов. Только после стабилизации геометрии приступают к чистовым операциям, где снимают минимальный припуск в 0.5–1.0 мм. Такая тактика гарантирует, что деталь сохранит проектные размеры после окончательной сборки и в процессе эксплуатации. Инженеры-технологи учитывают склонность конкретной марки стали к поводкам и закладывают соответствующие паузы в график производства.

Станки для обработки крупногабаритных деталей имеют массу в несколько десятков тонн, что требует возведения индивидуального железобетонного основания. Глубина фундамента может достигать 2–3 м для обеспечения стабильности станины и гашения вибраций от соседнего оборудования. Опора станка изолируется от пола цеха специальными демпфирующими швами, которые предотвращают передачу сейсмических волн на измерительную систему ЧПУ.

Правильное распределение веса агрегата на бетонную плиту исключает риск перекоса направляющих со временем. Выверка плоскостности основания гарантирует сохранение геометрической точности перемещений по всем осям. Перед установкой оборудования фундамент выдерживают до полного набора прочности бетона в течение 28 суток. Анкерные болты заливают специальными безусадочными составами для жесткой фиксации станины в пространстве.

При работе с тяжелыми заготовками фундамент принимает на себя не только статический вес, но и динамические удары, особенно при скоростном фрезеровании твердых сталей. Любая просадка грунта под станком приведет к мгновенной потере точности и появлению брака в деталях. Регулярная проверка уровня станины позволяет вовремя заметить смещения и провести корректировку опорных башмаков.

Съемные угловые головки позволяют изменять направление оси инструмента на 90 градусов относительно шпинделя станка. Это приспособление незаменимо для фрезерования торцевых поверхностей, пазов и отверстий на концах длинномерных заготовок, которые не помещаются поперек стола. Вместо того чтобы разворачивать многометровую балку в тесном цехе, мастер просто меняет ориентацию фрезы.

Угловые головки имеют высокую жесткость и позволяют передавать значительный крутящий момент для выполнения силовых операций. Оснастка может вращаться вокруг вертикальной оси, обеспечивая доступ к боковым граням детали без ее переустановки.

Процесс смены насадки на современных станках автоматизирован и занимает не более минуты через использование магазина инструментов. Система ЧПУ учитывает вылет и смещение оси угловой головы для сохранения точности позиционирования. Смазка внутренних конических передач узла предотвращает перегрев при длительной работе на высоких оборотах. Применение таких насадок расширяет технологические возможности оборудования до уровня многофункциональных центров.

Система минимальной смазки (MQL) подает в зону резания тончайший масляный туман в потоке сжатого воздуха, полностью заменяя традиционный залив эмульсией. При обработке плит площадью в несколько квадратных метров использование жидкой СОЖ приводит к образованию огромных луж и загрязнению цеха. Минимальная смазка расходует всего несколько миллилитров масла в час, обеспечивая идеальные условия для скольжения режущей кромки.

Воздушная струя под давлением мгновенно выдувает стружку из зоны контакта, предотвращая ее повторное перерезание и нагрев заготовки. Детали после такой обработки остаются сухими и чистыми, что убирает этап долгой мойки и сушки перед упаковкой.

Отсутствие водяной основы в смазочном составе исключает риск термического удара для твердосплавных пластин при периодическом контакте. Поверхность металла приобретает зеркальный блеск без пятен окисления и потеков эмульсии. Использование MQL значительно повышает экологичность производства и снижает затраты на утилизацию химических отходов. Аккуратная настройка форсунок гарантирует попадание масляных капель точно в точку реза независимо от вылета инструмента.
