Фрезеровка алюминия

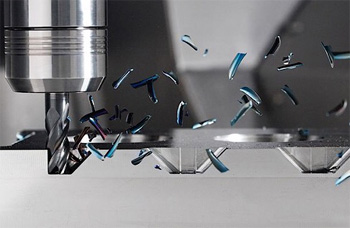

Алюминий - очень вязкий металл, который при нагреве во время реза начинает налипать на режущий инструмент. Чтобы избежать этой проблемы, выбирают фрезы с одной или двумя режущими кромками. Такая конструкция обеспечивает большое пространство между зубьями, потому что стружка должна быстро покидать зону контакта.

Если использовать многозаходный инструмент, мелкие частицы моментально забьют узкие канавки. В результате фреза перегреется и просто сломается внутри заготовки из-за колоссального давления. Когда объем канавки позволяет свободно выводить металл, поверхность получается чистой и ровной.

Однозаходные фрезы позволяют работать на очень высоких скоростях вращения шпинделя, которые достигают 20000-30000 об/мин. Это крайне важно для мягких сплавов, так как при медленном движении металл не режется, а буквально тянется за инструментом. Большая полость для отвода опилок снижает риск возникновения термического удара. Когда инструмент имеет всего одну кромку, он совершает чистый срез без лишнего трения.

Процесс налипания металла на инструмент происходит из-за высокой температуры и пластичности сплава. Чтобы решить эту задачу, в зону реза постоянно подают смазочно-охлаждающий туман.

Чаще всего используют спиртовые смеси или специальные эмульсии, которые создают на поверхности металла тончайшую пленку. Она препятствует возникновению молекулярной связи между алюминием и твердым сплавом фрезы. Если температура остается в норме, стружка не переходит в полужидкое состояние и не приваривается к лезвиям. Хороший результат дает и полировка канавок самого инструмента до зеркального блеска.

Еще одним способом борьбы с налипанием считается правильный подбор режимов подачи и скорости вращения. Когда подача на зуб слишком мала, инструмент просто трется о металл и вырабатывает лишнее тепло. Нужно увеличивать скорость так, чтобы фреза именно срезала стружку нужной толщины. Если при этом используют инструмент со специальным покрытием из диборида титана, риск адгезии снижается почти до нуля.

Сплав Д16Т относится к группе дюралюминов и проходит процедуру закалки, поэтому он имеет высокую твердость. При его обработке стружка получается мелкой и хрупкой, что значительно облегчает процесс отвода отходов из зоны реза. Этот материал великолепно держит форму и позволяет добиваться очень высокой точности размеров.

Когда фрезеруют Д16Т, поверхность приобретает зеркальный блеск без дополнительных усилий. Его выбирают для изготовления силовых элементов, которые должны выдерживать большие нагрузки. Единственным минусом является склонность к коррозии, поэтому после работ детали часто анодируют.

Сплав АМг6 содержит много магния, поэтому он гораздо мягче и пластичнее дюраля. При его фрезеровании образуется длинная сливная стружка, которая может наматываться на шпиндель или инструмент. Чтобы получить качественную поверхность, нужно использовать только очень острые фрезы и обильное охлаждение.

Этот металл отлично сваривается, но его механическая обработка требует большего опыта и терпения. Если не соблюдать режимы, на кромках заготовки могут появиться заусенцы или наплывы. АМг6 чаще применяют в судостроении или при создании емкостей, где важна химическая стойкость и герметичность швов.

Качество поверхности напрямую зависит от скорости резания и остроты заточки инструмента. Когда фреза вращается очень быстро, она успевает срезать металл до того, как он начнет деформироваться от давления.

Для финишных проходов используют алмазный инструмент или фрезы с полированными передними гранями. Глубину съема при этом уменьшают до 0.1-0.05 мм, чтобы минимизировать нагрузку. Если станок обладает высокой жесткостью и не имеет вибраций, шероховатость поверхности достигает значений Ra 0.4. При таких параметрах деталь выглядит так, будто ее подвергли дополнительной полировке.

Важную роль играет и выбор траектории движения инструмента в программном обеспечении. Для чистовой отделки применяют стратегии с малым шагом между проходами, когда каждый новый рез перекрывает предыдущий. Если использовать смазку на основе керосина или спирта, поверхность получается максимально светлой и чистой. Когда процесс завершают, заготовку промывают от остатков эмульсии, чтобы исключить появление пятен.

Внутри алюминиевых плит и профилей всегда присутствуют остаточные напряжения, которые возникают еще на стадии проката. Когда фреза снимает слой металла с одной стороны, баланс этих сил нарушается. В результате деталь может выгнуться дугой или скрутиться винтом сразу после того, как ослабят зажимы. Особенно сильно этот эффект проявляется на длинных и тонких изделиях.

Чтобы избежать порчи заготовки, обработку проводят в несколько этапов с промежуточным переворотом. Сначала снимают основной объем материала с обеих сторон, а затем переходят к чистовым операциям. Если деталь имеет сложную форму, перед финальным проходом полезно дать металлу "отлежаться" в течение нескольких часов. За это время внутренние напряжения частично стабилизируются, что снижает риск коробления.

Использование плит, которые прошли процедуру искусственного старения, также помогает решить эту проблему. Такие заготовки стоят дороже, но гарантируют стабильность размеров после фрезеровки. Когда требования к точности очень высокие, мастера применяют щадящие режимы зажима, чтобы не вносить дополнительные деформации.

Тонкий листовой алюминий очень плохо сопротивляется вертикальному давлению и стремится подняться вслед за фрезой. Если использовать обычные прижимы по краям, центр листа будет вибрировать и хлопать, что приведет к появлению зазубрин.

Лучшим решением для таких задач является вакуумный стол, который равномерно притягивает всю площадь заготовки. Когда вакуум недоступен, применяют технологию наклейки листа на жертвенное основание с помощью двухстороннего скотча. Это исключает любые перемещения металла во время прохода инструмента и гарантирует ровный срез по всему контуру.

Инструмент для тонкого алюминия должен иметь специфическую геометрию с углом наклона спирали около 35-45°. Это позволяет перенаправить усилия так, чтобы фреза прижимала лист к столу, а не тянула его вверх. Скорость подачи должна быть высокой, чтобы инструмент не успевал нагревать тонкий край металла. Если пренебречь этими правилами, на кромке образуется толстый облой, который потом придется удалять вручную.

Для работы по алюминию не подходят стандартные покрытия на основе титана (TiN или TiAlN), так как они содержат алюминий в своем составе. Это провоцирует быстрое налипание стружки на инструмент из-за химического сродства материалов.

Самым эффективным считается покрытие DLC (Diamond Like Carbon), которое по своей структуре близко к алмазу. Оно обладает невероятно низким коэффициентом трения и высокой твердостью, что позволяет стружке скользить по канавкам без сопротивления. Фрезы с таким слоем служат в разы дольше, чем обычные твердосплавные инструменты без защиты.

Хорошие результаты показывают и покрытия на основе диборида титана (TiB2), которые имеют характерный серебристый оттенок. Они не вступают в реакцию с мягким металлом и отлично выдерживают высокие температуры в зоне реза. Когда используют качественную оснастку, потребляемая мощность шпинделя снижается на 15-20%. Это происходит за счет уменьшения сил трения и более легкого формирования стружки.

Появление заусенцев на алюминии сигнализирует о затуплении инструмента или о слишком низкой скорости вращения. В идеале деталь должна выходить из-под станка чистой, но на мягких сплавах небольшие дефекты все равно возникают.

Чтобы убрать их механическим способом, применяют ручные шаберы или специальные щетки с абразивным ворсом. Если партия деталей большая, используют метод виброгалтовки в чашах с керамическими или пластиковыми телами. Этот процесс позволяет одновременно скруглить острые кромки и придать поверхности равномерную матовую фактуру.

На станках с ЧПУ можно запрограммировать отдельный проход фасочной фрезой по всему контуру изделия. Это самый современный и точный метод, который исключает ручной труд и влияние человеческого фактора. Маленькая фаска размером 0.2-0.3 мм делает деталь безопасной и придает ей завершенный товарный вид. Когда заготовку обрабатывают в один установ, точность расположения фасок остается идеальной.

Алюминий считается легким материалом, но для его качественной обработки требуется массивная и жесткая станина. Если конструкция станка склонна к вибрациям, на поверхности детали появятся мелкие полосы, которые называют "дробью". Эти микроколебания не только портят внешний вид, но и быстро разрушают хрупкую кромку твердосплавной фрезы.

Для получения точности в пределах 0.01 мм необходимо использовать оборудование с чугунным основанием и прецизионными направляющими. Высокая жесткость позволяет значительно увеличить глубину резания и сократить общее время обработки заказа.

Если шпиндель имеет люфты, фреза начинает отклоняться от заданной траектории под действием сил сопротивления. Это ведет к нарушению геометрии отверстий и пазов, что критично для авиационной или космической отрасли. Массивный станок эффективно гасит резонансные частоты, которые неизбежно возникают при вращении инструмента на 24000 об/мин. Надежное крепление всех узлов гарантирует, что деталь будет соответствовать чертежу даже после нескольких часов непрерывной работы.

Сжатый воздух часто применяют при фрезеровке алюминия для своевременного удаления стружки из глубоких карманов, но сам по себе поток воздуха не обладает достаточной теплоемкостью, чтобы эффективно охлаждать инструмент. Без использования капель эмульсии риск налипания металла на фрезу остается очень высоким.

Воздух помогает избежать повторного перемалывания уже отрезанных частиц, что улучшает чистоту поверхности. Но если работать полностью "насухо", фреза разогреется до критической температуры за считанные минуты. Это приведет к мгновенному наплавлению алюминия на лезвия и неизбежной поломке оснастки.

Лучшим вариантом считается система подачи масляного тумана, где воздух выступает лишь носителем для мельчайших частиц смазки. В этом случае расход жидкости составляет всего 50-100 мл в час, но эффективность охлаждения возрастает многократно. Поток направляют точно в точку контакта зуба с металлом, чтобы сбивать образующееся тепло. Такая схема работы позволяет держать рабочую зону в чистоте и при этом беречь ресурс фрезы.

Расчет подачи на зуб - базовый параметр, который определяет нагрузку на инструмент и производительность всего процесса. Для алюминия этот показатель обычно составляет от 0.05 до 0.2 мм в зависимости от диаметра фрезы и типа сплава.

Если сделать подачу слишком маленькой, инструмент будет тереться и греться, что приведет к налипанию металла. При слишком большой подаче нагрузка на лезвие возрастет настолько, что зубья могут просто выкрошиться. Значение подбирают так, чтобы стружка имела вид четких запятых с ровными краями. Это говорит о правильном режиме резания и оптимальной нагрузке на оборудование.

Формула расчета включает в себя скорость вращения шпинделя, количество зубьев и общую скорость перемещения стола. Когда диаметр фрезы увеличивается, допустимая нагрузка на одну кромку также растет. При работе с глубокими пазами подачу снижают на 20-30%, чтобы облегчить выход стружки на поверхность. Системы ЧПУ позволяют корректировать эти значения прямо во время процесса, ориентируясь на звук работы станка.

Создание объемных рельефов на алюминии требует использования фрез со сферическим концом и очень мелкого шага перемещения. Чтобы получить плавные переходы без видимых ступенек, шаг между проходами устанавливают в пределах 5-10% от диаметра инструмента. Это значительно увеличивает время работы станка, но позволяет добиться идеальной чистоты поверхности под покраску или анодирование.

При 3D-обработке фреза постоянно меняет направление движения, поэтому станок должен обладать отличной динамикой и быстрыми ускорениями. Любые задержки в расчетах управляющей программы могут оставить на металле некрасивые следы или зарезы.

Для предварительной выборки металла используют обычные концевые фрезы, которые быстро снимают основной объем материала слоями. После этого переходят к получистовой и финальной операциям, используя инструмент меньшего диаметра. Важно следить за тем, чтобы в углах и глубоких впадинах не скапливалась стружка, которая может повредить тонкую фрезу. Если форма имеет очень мелкие детали, применяют граверы с углом заточки 10-30°.

Анодирование - процесс создания оксидного слоя на поверхности алюминия, который может изменять размеры детали. При обычном декоративном покрытии толщина слоя составляет около 5-10 мкм, что практически не влияет на собираемость механизмов. Но при жестком анодировании слой может достигать 50 мкм и более, причем половина этой толщины растет внутрь металла, а половина - наружу.

Если деталь имеет посадочные отверстия под подшипники с допуском 0.01 мм, такие изменения могут стать ощутимыми. Поэтому конструктор должен заранее учитывать припуск на покрытие при подготовке чертежей для фрезеровки.

Когда деталь планируют анодировать, поверхность после станка должна быть идеально чистой и без глубоких царапин. Любой дефект обработки после процесса оксидирования станет еще более заметным и ярким. Если на металле остались следы пережога или налипания стружки, краска в этих местах ляжет неравномерно.
