Виды фрезеровки

Торцовое фрезерование предназначено для обработки широких плоских поверхностей, когда ось вращения инструмента располагается перпендикулярно плоскости заготовки. Основную работу выполняют режущие кромки, которые находятся на торце фрезы, что обеспечивает высокую производительность и гладкость металла.

Этот метод позволяет снимать значительные припуски за один проход, так как диаметр инструмента часто превышает ширину обрабатываемой детали. Жесткость крепления фрезы в шпинделе исключает вибрации и гарантирует получение идеальной плоскостности. Результат обработки характеризуется равномерным распределением микронеровностей по всей площади плиты или корпуса.

Периферийное фрезерование подразумевает работу лезвиями, которые расположены на цилиндрической поверхности инструмента параллельно оси его вращения. Инструмент срезает слой металла боковой стороной, что удобно для обработки узких уступов и формирования длинных пазов. Фреза при таком подходе испытывает значительные радиальные нагрузки, поэтому стабильность процесса зависит от жесткости оправки. Точность профиля определяется геометрией зубьев, которые последовательно врезаются в материал.

Фасонное фрезерование применяют для получения поверхностей со сложным криволинейным профилем, который полностью совпадает с формой режущих кромок инструмента. Резцы могут иметь вогнутую, выпуклую или комбинированную геометрию для изготовления радиусных пазов, мебельных профилей и элементов зубчатых передач.

Метод исключает необходимость сложной координатной настройки, так как нужный контур формируется за счет одного продольного перемещения стола. Технология востребована при массовом выпуске деталей со специфическим рельефом торцов или боковых граней. Качество зацепления инструмента с металлом обеспечивает высокую точность повторения заданных чертежом линий.

Для работы с фасонной оснасткой требуются мощные станки, так как большая площадь контакта лезвий с материалом вызывает значительные силы сопротивления. Скорость резания в таких условиях устанавливают на умеренном уровне для предотвращения перегрева тонких участков фрезы. Стружка при фасонной обработке имеет сложную форму, поэтому систему охлаждения настраивают на максимальный напор для очистки зоны контакта. Когда инструмент изнашивается, его затачивают строго по передней грани для сохранения неизменности профиля.

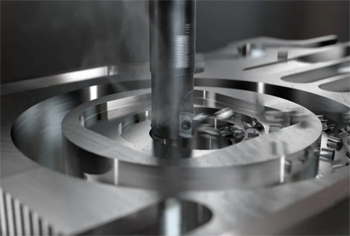

Концевые фрезы имеют режущие зубья на торце и цилиндрической части, что позволяет им врезаться в металл вертикально и перемещаться горизонтально. Этот вид обработки незаменим при создании закрытых карманов, шпоночных пазов и окон в листовых заготовках или корпусах.

Инструмент обладает высокой маневренностью и может обходить препятствия по любой заданной траектории. Когда выполняют глубокую выборку материала, используют фрезы с удлиненной рабочей частью и усиленной сердцевиной для компенсации отжатия. Точность ширины паза зависит от радиального биения патрона и качества заточки боковых ленточек.

Процесс требует эффективного удаления стружки из ограниченного объема колодца, чтобы исключить поломку фрезы из-за заклинивания. Для этого применяют подачу сжатого воздуха или эмульсии под давлением, которые вымывают металлическую крошку наружу. Скорость подачи при формировании углов снижают для предотвращения зарезов и обеспечения четкости контура. Если деталь имеет тонкое дно, осевое усилие при фрезеровании контролируют особенно строго.

Метод наборного фрезерования основан на установке нескольких дисковых инструментов на одну длинную оправку горизонтального шпинделя. Такая схема позволяет обрабатывать сразу несколько параллельных поверхностей, пазов или лысок за один рабочий ход стола станка.

Расстояние между инструментами регулируют с помощью калиброванных дистанционных колец с точностью до 0.01 мм. Технология значительно повышает производительность труда в серийном производстве, так как сокращает количество технологических переходов. Жесткость массивной оправки гарантирует стабильность размеров во всей партии изделий.

Нагрузка на двигатель станка при одновременной работе нескольких фрез возрастает пропорционально количеству зубьев в зоне контакта. Мастер подбирает режимы резания так, чтобы избежать резонансных вибраций и перегрузки привода шпинделя. Охлаждающая жидкость должна распределяться равномерно по всему пакету инструментов для исключения термических перекосов. Наборное фрезерование эффективно при изготовлении кронштейнов, вилок и гребенчатых профилей из стального проката.

Изготовление пазов под крепежные болты проходит в два последовательных этапа с применением разного типа инструмента. Сначала обычным концевым резцом или дисковой фрезой прорезают прямой вертикальный канал на полную глубину профиля. Это отверстие служит для выхода стружки и прохода шейки специальной Т-образной фрезы на втором этапе.

Когда подготовительный паз готов, в работу вступает инструмент с расширенной головкой, которая формирует внутреннюю широкую полость. Процесс требует обильной смазки, так как резание происходит в закрытом пространстве с затрудненным отводом тепла.

Скорость подачи при формировании «шляпки» паза должна быть минимальной для предотвращения поломки тонкой шейки фрезы. Стружка из нижней части удаляется вдоль вертикальной прорези, поэтому важно следить за чистотой канала в режиме реального времени. На горизонтально-фрезерных станках Т-образные профили получают высокой точности за счет стабильности перемещения каретки. После завершения работ края паза зенкуют для удаления острых кромок и обеспечения безопасности персонала.

Винтовое фрезерование объединяет вращение шпинделя с синхронным перемещением заготовки по трем координатам и ее медленным поворотом. Оно позволяет нарезать резьбы большого диаметра, изготавливать червяки и спиральные канавки на сверлах или фрезах. Инструмент при этом совершает планетарные движения, формируя витки с высокой точностью шага и профиля.

В отличие от нарезания метчиком фрезерование не создает огромных крутящих моментов, что снижает риск внезапного разрушения металла. Один и тот же инструмент подходит для получения правой и левой резьбы при изменении программы ЧПУ.

Метод обеспечивает высочайшую чистоту поверхности, так как фреза работает на высоких оборотах при малом съеме слоя за один зуб. Когда обрабатывают закаленные стали, винтовое фрезерование остается единственным надежным способом получения внутренней резьбы. Охлаждение подают непосредственно в зону контакта для предотвращения температурных деформаций спирали.

Плунжерное или сверлильное фрезерование подразумевает подачу инструмента вдоль его оси вращения для быстрого удаления основного объема металла. Фреза последовательно погружается в заготовку, делая ряд перекрывающихся отверстий по всей площади будущего кармана.

Этот метод направляет основные силы резания вдоль шпинделя станка, что минимизирует радиальные вибрации и изгиб инструмента. Плунжерный цикл позволяет работать на вылетах, которые в 5–7 раз превышают диаметр оправки без потери стабильности. Эффективность удаления стружки возрастает, так как она выбрасывается вертикально вверх по винтовым канавкам.

Технологию выбирают для обработки массивных поковок и литья с неравномерными припусками, где обычное боковое фрезерование вызывает сильное дробление. После завершения «чернового» выгрызания металла на поверхности остаются небольшие ступеньки, которые убирают финишными проходами. Скорость осевого врезания на мощных центрах может достигать 2000 мм/мин, что значительно ускоряет подготовительный этап.

Копировальное фрезерование основано на использовании следящей системы, которая передает форму эталона или шаблона на режущий инструмент. Специальный щуп перемещается по поверхности мастер-модели, а фреза повторяет эти движения на заготовке через механическую или гидравлическую связь. Это помогает получать сложные скульптурные формы, лопатки насосов и штампы без использования программного управления.

Точность копирования зависит от чувствительности датчика и отсутствия люфтов в системе рычагов или приводов. Масштабирование размеров достигается за счет изменения соотношения плеч в пантографе станка. При обработке глубоких рельефов применяют фрезы со сферическим торцом, которые плавно обтекают все неровности модели. Скорость прохода выбирают исходя из требуемой чистоты поверхности: чем меньше шаг перемещения, тем меньше следов остается на металле.

Шаблоны изготавливают из прочных пластиков или мягких металлов для исключения их быстрого износа при контакте со щупом. Современные копировальные станки часто оснащают электронными системами, которые оцифровывают форму в реальном времени.

Высокоподачное фрезерование (HFM) использует специальную геометрию пластин с малым углом в плане, что позволяет работать на экстремальных скоростях перемещения стола. При малой глубине резания, до 1.5 мм, подача на один зуб инструмента может достигать 2 мм и более.

Основная часть сил резания направляется вертикально в шпиндель, что исключает радиальный увод фрезы и вибрации системы. Это позволяет удалять до 1000 кубических сантиметров металла в минуту на сталях средней твердости. Экономия времени на черновых операциях достигает 50% по сравнению с традиционными способами обработки.

Инструмент при HFM-обработке нагревается меньше, так как стружка имеет малую толщину и быстро уносит тепло из зоны контакта. Процесс проходит стабильно даже на станках с невысокой жесткостью станины из-за низкого крутящего момента. Для охлаждения используют мощные воздушные потоки, которые предотвращают повторное перерезание мелкой крошки. Технология подходит для обработки больших плоскостей и глубоких полостей в пресс-формах.

Обработка торцов листов и балок фрезерованием обеспечивает идеальную чистоту металла и точную геометрию фаски для прочного соединения. В отличие от термической резки фреза не создает зоны закалки и не меняет химический состав стали на краях. Это исключает появление микротрещин и пор в сварном шве при эксплуатации конструкции под нагрузкой.

Механический способ позволяет получать любые профили разделки: Х-образные, Y-образные или J-образные, причем любые, даже самые сложные, — с высокой повторяемостью. Чистая поверхность без окалины и ржавчины гарантирует отличную адгезию наплавляемого металла.

Процесс ведут на специализированных кромкофрезерных станках или портальных агрегатах с мощными шпинделями. Скорость прохода достигает нескольких метров в минуту, что выгодно при подготовке длинномерных заготовок для судостроения. Контроль угла скоса проводят шаблонами с точностью до половины градуса для обеспечения расчетных зазоров. Фрезерование также убирает все неровности после рубки на гильотине, делая линию стыка идеально прямой.

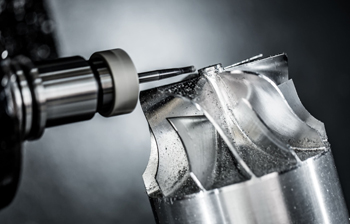

Инструмент со сферическим торцом позволяет формировать плавные переходы и сложные криволинейные формы за счет точечного контакта с заготовкой. В процессе 3D-фрезерования станок перемещает фрезу с малым шагом по всей поверхности цифровой модели.

Сферическая форма кромки исключает появление острых ступенек и задиров при движении по наклонным и вогнутым участкам. Это позволяет изготавливать пресс-формы для пластика, детали сложной оптики и протезы с зеркальной гладкостью. Чистота отделки зависит от величины перекрытия соседних проходов: чем меньше шаг, тем выше класс поверхности.

При финишной обработке устанавливают максимальные обороты шпинделя и минимальную подачу для достижения шероховатости Ra 0.8 и ниже. Охлаждение масляным туманом предотвращает налипание микрочастиц на вершину сферы, что важно для сохранения точности профиля. Программа ЧПУ автоматически рассчитывает траекторию так, чтобы инструмент всегда находился в оптимальном положении относительно нормали к поверхности.

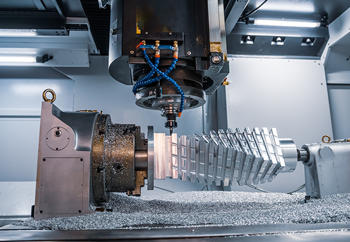

Универсальное оборудование позволяет выполнять фрезерование под любыми углами в пространстве без необходимости сложного перекрепления заготовки. Поворотная шпиндельная головка может фиксироваться в вертикальном, горизонтальном или наклонном положении с точностью до долей градуса. Это дает возможность обрабатывать косые плоскости, пазы на торцах и радиальные отверстия за один технологический установ.

Такая гибкость незаменима в ремонтных цехах и при изготовлении уникальной оснастки для производства. Фрезеровщик может оперативно менять тактику обработки, подстраиваясь под сложную геометрию поступившей заготовки.

Конструкция станка часто включает дополнительные направляющие для установки делительных головок и поворотных столов. Подобное оснащение превращает машину в многофункциональный центр для нарезания зубьев шестерен, фрезерования шлицев и спиралей. Жесткая фиксация бабки в выбранном положении гарантирует сохранение точности при тяжелых режимах резания. Система СОЖ в таких станках имеет гибкие шланги для подачи жидкости в любую точку рабочей зоны независимо от наклона инструмента.
