Фрезеровка латуни

Латунь обладает уникальным сочетанием механической прочности и податливости режущему инструменту. Сплав почти не имеет внутренних напряжений, поэтому готовые детали сохраняют свою форму в течение многих лет.

Когда заготовку закрепляют в тисках, риск ее случайной деформации остается минимальным из-за оптимальной твердости материала. Фреза легко снимает слой металла и не встречает на своем пути твердых включений или скрытых пустот. Коэффициент теплового расширения у меди и цинка позволяет выдерживать допуски до 0.005 мм при серийном производстве. Чистота поверхности после прохода инструмента часто не требует последующей шлифовки, так как латунь не склонна к образованию глубоких царапин.

Металл хорошо проводит тепло и быстро остывает, что предотвращает перегрев оснастки. Если сравнить его со сталью, нагрузка на шпиндель при работе с латунными заготовками в 3 раза ниже. Сплав не магнитится и не дает искр при ударе, поэтому его выбирают для создания элементов навигационных систем и высокоточных часов.

Количество цинка напрямую определяет твердость и пластичность материала, что заставляет менять режимы резания. Если его содержание не превышает 10-15%, латунь называют томпаком. Это очень мягкий и вязкий материал, поэтому он требует использования максимально острых фрез с большими углами заточки.

Когда доля цинка растет до 30-40%, сплав становится более хрупким и легче поддается механическому воздействию. Стружка при этом отходит более равномерно и не налипает на режущие кромки. Процентное соотношение компонентов всегда указывают в маркировке, чтобы правильно настроить оборудование перед началом цикла.

При высоком содержании цинка металл приобретает более светлый оттенок и повышенную прочность. Это позволяет фрезеровать тонкие перегородки и мелкие зубцы без риска их смятия. Если же сплав содержит много меди, скорость подачи инструмента приходится снижать для исключения задиров. Латунь с высоким содержанием цинка лучше подходит для гравировки, потому что края букв получаются четкими и ровными.

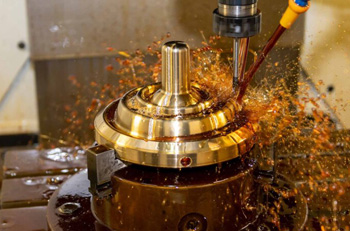

Свинец в латуни играет роль сухой смазки, которая меняет характер отделения стружки в зоне контакта. В автоматных сплавах марки ЛС59-1 его содержание достигает 2%, что позволяет фрезеровать металл на запредельных скоростях. Стружка не вьется длинной лентой, а рассыпается на мелкие чешуйки сразу после контакта с лезвием. Такое свойство исключает наматывание отходов на вращающийся патрон и защищает деталь от случайных царапин.

Когда производство требует выпуска тысячи болтов или втулок в смену, выбирают именно свинцовистые составы. Инструмент при этом практически не нагревается, так как мелкая фракция мгновенно уносит тепло из рабочей зоны.

Свинцовые включения делают структуру сплава более хрупкой в микроскопическом масштабе. Это свойство помогает получать безупречную резьбу и тончайшие канавки без применения дорогих эмульсий. Если использовать латунь без свинца, риск заклинивания фрезы в глубоком пазу возрастает в несколько раз. Срок службы твердосплавных коронок при работе с таким материалом увеличивается на 40% по сравнению со стандартными марками меди.

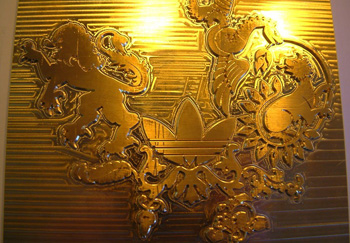

Для создания мелких надписей и логотипов используют конические граверы с малым углом при вершине. Латунь идеально подходит для таких задач, так как она не выкрашивается на краях даже при очень тонких линиях.

Чтобы буквы имели ровное дно, обработку проводят в два этапа: сначала делают черновую выборку, а затем проходят финишным инструментом. Глубина реза за один проход обычно составляет 0.1-0.2 мм, что исключает возникновение вибраций. Если поверхность предварительно отполировать, гравировка на ней будет смотреться максимально контрастно. Часто в углубления заливают краску или эмаль для придания изделию завершенного вида.

Когда наносят изображение на большую площадь, важно следить за плоскостностью заготовки. Даже перепад в 0.05 мм может сделать линии разной ширины, поэтому лист крепят на вакуумный стол. Применение вращающейся фрезы вместо лазера дает более глубокий и объемный рельеф, который не стирается со временем.

Изменение цвета поверхности сигнализирует о локальном перегреве металла в месте контакта с фрезой. Когда температура в зоне реза превышает допустимый предел, цинк начинает выгорать или испаряться из поверхностного слоя. В результате остается пористая медь, которая имеет характерный красноватый или коричневый оттенок.

Этот дефект не только портит внешний вид, но и ухудшает механические свойства готового изделия. Чтобы избежать таких последствий, нужно увеличить подачу или снизить обороты шпинделя. Также помогает использование острой фрезы, которая режет металл с минимальным сопротивлением.

Охлаждение сжатым воздухом или масляным туманом эффективно отводит лишнее тепло и предотвращает термическую порчу сплава. Если пятна уже появились, их можно удалить только путем механической шлифовки или химического травления. Когда заготовка имеет большую толщину, тепло уходит внутрь быстрее, что снижает риск появления пятен.

При обработке тонких листов риск пережога возрастает, потому что материалу некуда отдавать энергию трения. Контроль состояния режущей кромки позволяет вовремя заметить затупление инструмента и заменить его.

Клише из латуни ценят за их долговечность и способность выдерживать тысячи циклов нагрева до +200℃. При фрезеровке таких изделий для проработки мельчайших элементов узора используют микроинструмент диаметром до 0.3 мм.

Сплав должен иметь высокую твердость, поэтому выбирают многокомпонентные марки с добавлением никеля или марганца. Траекторию движения фрезы строят так, чтобы стенки букв имели небольшой наклон. Этот конус необходим для того, чтобы кожа или бумага не прилипали к форме во время прессования. Точность размеров здесь имеет решающее значение, так как малейшая ошибка будет видна на оттиске.

Процесс обработки занимает много времени из-за необходимости снимать металл очень маленькими слоями. Если подать инструмент слишком резко, тонкая фреза мгновенно сломается о прочный сплав. Использование современных стратегий обработки позволяет получать зеркальную поверхность фона без ручной доводки. Готовое клише обладает высокой теплопроводностью, поэтому оно равномерно прогревается по всей площади.

Латунь обладает меньшей упругостью, чем сталь, поэтому сильное сжатие в тисках может оставить на ней неустранимые вмятины. Чтобы защитить заготовку, используют мягкие накладки из алюминия или плотного пластика.

При обработке плоских листов большой площади лучшим решением остается вакуумный прижим, который фиксирует металл за счет атмосферного давления. Если нужно закрепить деталь сложной формы, для нее изготавливают специальные ложементы, которые в точности повторяют контур. Это позволяет распределить усилие зажима по всей поверхности и избежать локальных перекосов.

Когда затягивают винты, используют динамометрический ключ для контроля приложенной силы. Слишком слабый зажим приведет к вылету детали под действием фрезы, а слишком сильный - к нарушению геометрии. В процессе фрезеровки заготовка может немного нагреваться и расширяться, что создает дополнительные внутренние напряжения. Поэтому при точных работах фиксацию проверяют после каждого этапа черновой выборки. Использование магнитных плит для латуни невозможно, так как этот сплав не обладает ферромагнитными свойствами.

Добавление олова превращает обычную латунь в так называемую "морскую", которая обладает исключительной стойкостью к коррозии. В процессе фрезеровки такие сплавы ведут себя более жестко и требуют повышенной мощности от привода станка.

Олово делает структуру металла более плотной и однородной, что положительно сказывается на качестве финишной поверхности. Стружка при этом отходит короткими сегментами, которые легко убирать с рабочего стола. Эти марки металла выбирают для изготовления деталей, которые будут постоянно контактировать с соленой водой или агрессивными химикатами.

При механической обработке морской латуни износ инструмента происходит на 20% быстрее из-за абразивных свойств легирующих элементов. Чтобы компенсировать это влияние, применяют фрезы с алмазным напылением или кобальтовые сплавы. Скорость резания подбирают так, чтобы избежать вибраций, которые могут вызвать микротрещины в хрупком слое олова. Если заготовку планируют полировать, наличие олова поможет быстрее добиться глубокого блеска.

Современное оборудование с ЧПУ позволяет обрабатывать латунь на 30000 оборотах в минуту, что значительно сокращает время производства. Высокая скорость вращения превращает процесс резания в своего рода шлифовку, при которой металл снимается тончайшими слоями. При этом силы резания остаются минимальными, что позволяет использовать очень тонкие фрезы.

Такая технология идеально подходит для серийного выпуска мелких деталей со сложным контуром. Главное условие успеха - идеальная балансировка патрона и отсутствие биений на валу шпинделя.

При работе на высоких скоростях стружка вылетает из зоны реза с огромной кинетической энергией, поэтому станок должен иметь герметичный защитный кабинет. Система охлаждения в таких центрах работает под большим давлением, чтобы поток жидкости успевал достигать точки контакта. Если программа составлена верно, деталь не успевает нагреться, так как почти все тепло улетает вместе с отходами. Поверхность получается настолько гладкой, что на ней не видно следов от прохода зубьев фрезы.

Фрезерованную латунь часто покрывают защитными составами для сохранения ее блеска и предотвращения появления темной патины. Прозрачный лак добавляет к размерам детали от 10 до 30 мкм, что важно учитывать при изготовлении точных сопрягаемых пар. Если слой ляжет неравномерно, в углах и углублениях могут образоваться наплывы, которые помешают сборке механизма.

При расчете программы для ЧПУ мастер закладывает небольшой припуск на эти покрытия. В некоторых случаях резьбовые отверстия закрывают заглушками перед покраской, чтобы сохранить чистоту витков.

Химическое оксидирование или патинирование почти не меняет геометрию изделия, так как толщина оксидного слоя измеряется нанометрами. Этот процесс позволяет придать латуни вид старой бронзы или античного золота без изменения ее физических свойств. Перед нанесением любого покрытия поверхность должна пройти стадию обезжиривания и ультразвуковой очистки. Остатки фрезерного масла могут вызвать отслоение лака уже через несколько месяцев эксплуатации.

Литейные сплавы содержат больше примесей и могут иметь неоднородную плотность по объему заготовки. При фрезеровке такого металла инструмент иногда наталкивается на скрытые поры или включения шлака, что приводит к внезапной поломке фрезы. Поверхность после обработки часто имеет матовый оттенок из-за особенностей кристаллической решетки.

Деформируемые латуни проходят через стадию проката или прессования, поэтому они отличаются высокой плотностью и стабильностью. Резать такой материал намного проще, так как он предсказуемо ведет себя под нагрузкой.

Стружка у литейных марок обычно более хрупкая и мелкая, что упрощает работу в автоматическом режиме. Деформируемые сплавы могут давать длинную спираль, если не использовать специальные стружколомы на режущей кромке. Для ответственных деталей всегда выбирают калиброванные прутки или плиты, которые прошли термическую обработку. Это гарантирует отсутствие внутренних трещин и высокое качество резьбы.

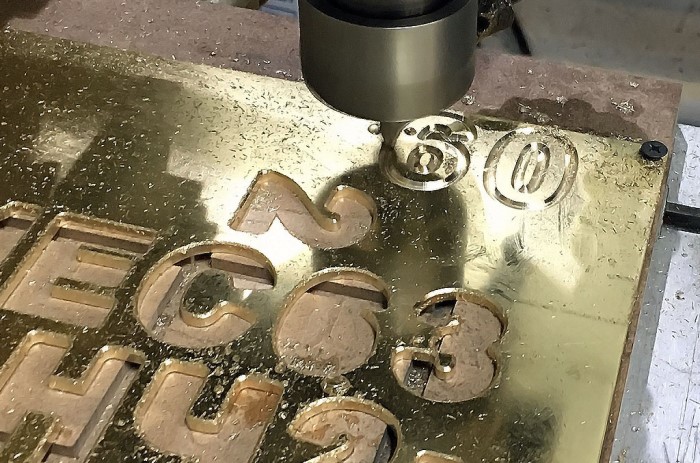

Изготовление объемных букв требует вырезания сложных контуров из листового металла толщиной от 3 до 10 мм. Для этого используют концевые фрезы малого диаметра, которые позволяют прорабатывать острые внутренние углы.

Скорость подачи инструмента должна быть равномерной, чтобы на торцах букв не оставалось следов остановки или "ступенек". После вырезания лицевой части часто фрезеруют пазы для вставки боковых стенок или крепления светодиодов. Латунь легко поддается пайке, что позволяет создавать прочные и красивые конструкции для вывесок.

Чтобы сэкономить дорогой материал, раскрой листов проводят с помощью программ оптимизации, которые располагают детали максимально плотно. При резке тонких элементов важно использовать поддержку, чтобы металл не вибрировал под действием центробежной силы. Готовые буквы часто полируют до зеркального состояния или подвергают направленной шлифовке для создания матовой фактуры. Такой декор выглядит очень дорого и служит гораздо дольше, чем пластиковые аналоги с напылением.
