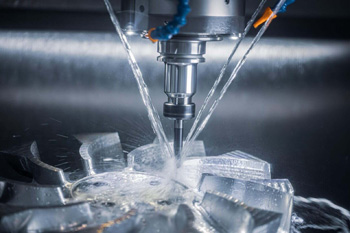

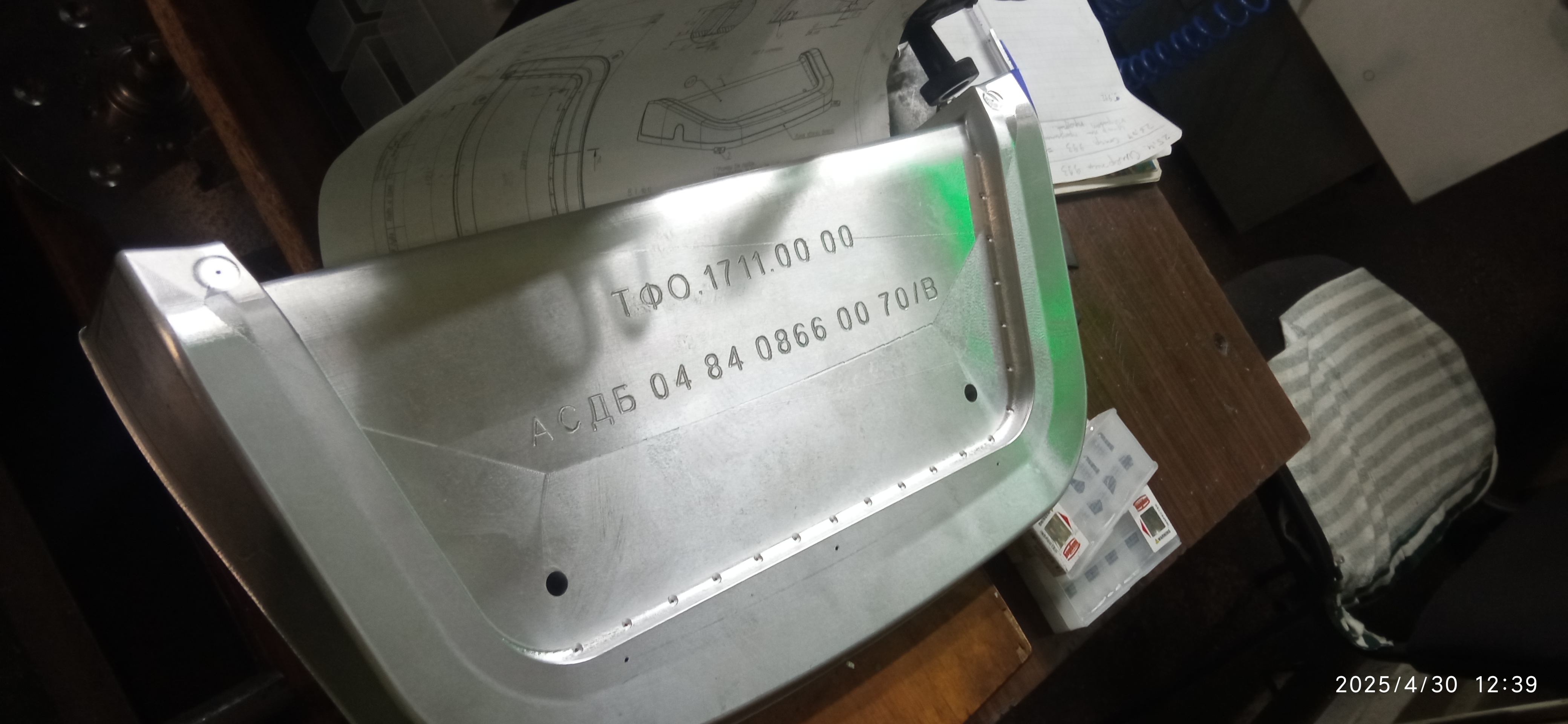

Фрезерная обработка на станках с ЧПУ

Система автоматической смены инструмента (АСИ) значительно сокращает время производства деталей на фрезерном центре. Магазин станка вмещает от 20 до 120 единиц различной оснастки, которая находится в постоянной готовности. Когда программа подает команду с номером инструмента, манипулятор захватывает нужную оправку и переносит ее в шпиндель за 3–5 секунд.

Этот процесс исключает простои оборудования на ручные манипуляции и поиск подходящего патрона. Шпиндель разгоняется до рабочих оборотов мгновенно после подтверждения фиксации конуса. Весь цикл смены происходит в защищенной зоне, куда не попадает металлическая крошка и пыль. Наличие такого узла позволяет выполнять комплексную обработку за один цикл без вмешательства персонала.

Конструкция захвата обеспечивает высокую повторяемость положения режущей кромки в пространстве. Пневматические приводы работают синхронно с электронной системой контроля, которая проверяет наличие инструмента в гнезде. Если в магазине отсутствует нужная фреза, станок подает сигнал тревоги и останавливает выполнение кода. Датчики давления следят за усилием зажима оправки для полной безопасности при скоростном вращении.

Компенсация радиуса позволяет системе ЧПУ автоматически корректировать траекторию движения шпинделя с учетом фактического размера инструмента. Когда фреза изнашивается или после переточки ее диаметр уменьшается на 0.1 мм, в таблицу инструментов вносят новые данные. Электроника пересчитывает путь так, чтобы режущая кромка проходила точно по контуру чертежа.

Без этой функции пришлось бы каждый раз переписывать программу для каждой новой фрезы. Использование кодов G41 и G42 обеспечивает высокую точность размеров пазов и выступов. Процесс обработки становится гибким и не зависит от мелких отклонений в геометрии оснастки.

Технология также помогает получать детали с разными допусками при использовании одного и того же инструмента. Мастер задает припуск на чистовой проход через корректор, после чего станок оставляет нужный слой металла. На финишном этапе коррекцию обнуляют и фреза доводит поверхность до идеального размера. Подобный подход исключает риск «зареза» заготовки при случайной ошибке в выборе диаметра фрезы. Система контроля постоянно анализирует положение центра шпинделя относительно края детали.

Вакуумный прижим обеспечивает равномерную фиксацию листового материала по всей его площади без использования механических прихватов. Система создает зону низкого давления под заготовкой, поэтому лист плотно присасывается к жертвенному столу и не вибрирует.

Этот метод исключает появление вмятин и царапин, которые часто оставляют стальные тиски или зажимы. Когда фреза проходит сквозь тонкий алюминий или пластик, вакуум предотвращает подъем краев и вырывы металла. Процесс установки и снятия детали занимает несколько секунд, что повышает общую производительность станка. Поверхность стола имеет сетку каналов для оптимального распределения усилия удержания.

Применение вакуумных технологий позволяет вырезать детали сложной формы из больших листов без остановок на перестановку крепежа. Программа ЧПУ может обрабатывать всю плоскость за один установ, так как на пути инструмента отсутствуют препятствия. Специальные уплотнительные шнуры изолируют рабочие зоны и предотвращают утечку воздуха. Если заготовка имеет небольшую площадь, используют вакуумные плиты с повышенной мощностью насоса.

Рабочие координаты G54 позволяют привязать программу ЧПУ к фактическому положению металла на столе станка. Мастер находит базовый угол детали и вносит эти координаты в память системы как точку отсчета. После этого станок понимает, где находится «ноль» чертежа, и выполняет все перемещения относительно этой позиции.

Такая функция позволяет устанавливать на стол сразу несколько заготовок и обрабатывать их последовательно. Каждой детали присваивают свой код смещения, от G54 до G59, для обеспечения точности позиционирования. Процесс настройки исключает ручной поиск центра перед каждым новым запуском цикла.

Использование рабочих офсетов сохраняет стабильность координат даже после аварийной остановки или выключения питания. Электроника хранит значения смещений в энергонезависимой памяти и восстанавливает их мгновенно. Когда деталь требует двухсторонней обработки, вторую сторону привязывают к новому коду G55 для сохранения соосности. Подобный метод сокращает время наладки и упрощает работу оператора при частой смене заказов.

Адаптивная обработка поддерживает постоянный угол контакта режущей кромки с материалом на протяжении всего пути. Программа ЧПУ постоянно корректирует подачу и траекторию, чтобы нагрузка на фрезу оставалась стабильной даже в углах и узких зонах.

Такой подход исключает резкие скачки температуры и предотвращает преждевременное выкрашивание твердого сплава. Инструмент в этом режиме работает всей длиной режущей части, что обеспечивает равномерный износ. Скорость съема металла по сравнению с традиционными методами выборки карманов возрастает в 3 раза. Процесс проходит без вибраций и ударных нагрузок на шпиндельный узел.

Технология позволяет использовать фрезы малого диаметра для удаления больших припусков в твердых сталях. Тепло в зоне резания уходит вместе с мелкой стружкой, поэтому заготовка почти не нагревается. Это сохраняет геометрическую точность тонкостенных элементов и исключает появление внутренних напряжений. Для защиты инструмента программное обеспечение рассчитывает траектории с плавными радиусными заходами.

Функция мониторинга жизни инструмента отслеживает время нахождения фрезы в контакте с металлом под нагрузкой. В системные настройки вносят лимит наработки в минутах, который зависит от твердости материала и режимов резания. Когда значение достигает критической отметки, ЧПУ выдает предупреждение или автоматически заменяет фрезу на дублирующую из магазина.

Эта мера предотвращает внезапную поломку затупившейся кромки в середине ответственной операции. Превентивная замена исключает появление брака и задиров на чистовых поверхностях деталей. Процесс становится предсказуемым и безопасным для серийного производства.

Статистика износа позволяет технологам оптимизировать затраты на покупку новой оснастки. Компьютер записывает данные о поведении каждого типа фрез на различных сплавах. Если нагрузка на шпиндель растет быстрее расчетного времени, система сигнализирует о необходимости коррекции режимов. Такой контроль важен при работе в ночные смены, когда станок функционирует в полуавтоматическом режиме.

Беспроводные контактные датчики позволяют станку самостоятельно находить центры отверстий и плоскости заготовки за несколько секунд. Щуп вставляют в шпиндель, после чего программа запускает цикл автоматического измерения базовых точек. Компьютер получает сигналы о касании и мгновенно корректирует рабочую систему координат в памяти ЧПУ.

Технология убирает человеческий фактор и ошибки ручной выверки индикатором. Точность определения координат достигает 1 мкм, что важно для изготовления прецизионных узлов. Экономия времени на наладке на каждой новой детали составляет до 20 минут.

Система также используется для контроля размеров непосредственно в процессе обработки без снятия металла со стола. Если датчик фиксирует отклонение диаметра после чернового прохода, программа автоматически вносит правку в чистовой цикл. Щупы помогают обнаруживать дефекты заготовок и проверять наличие припуска перед началом резки. Такой контроль спасает станок от поломок при установке неправильной детали в патрон.

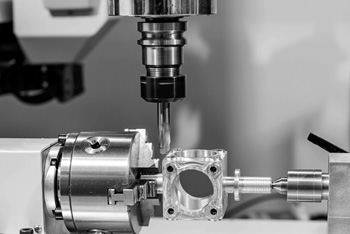

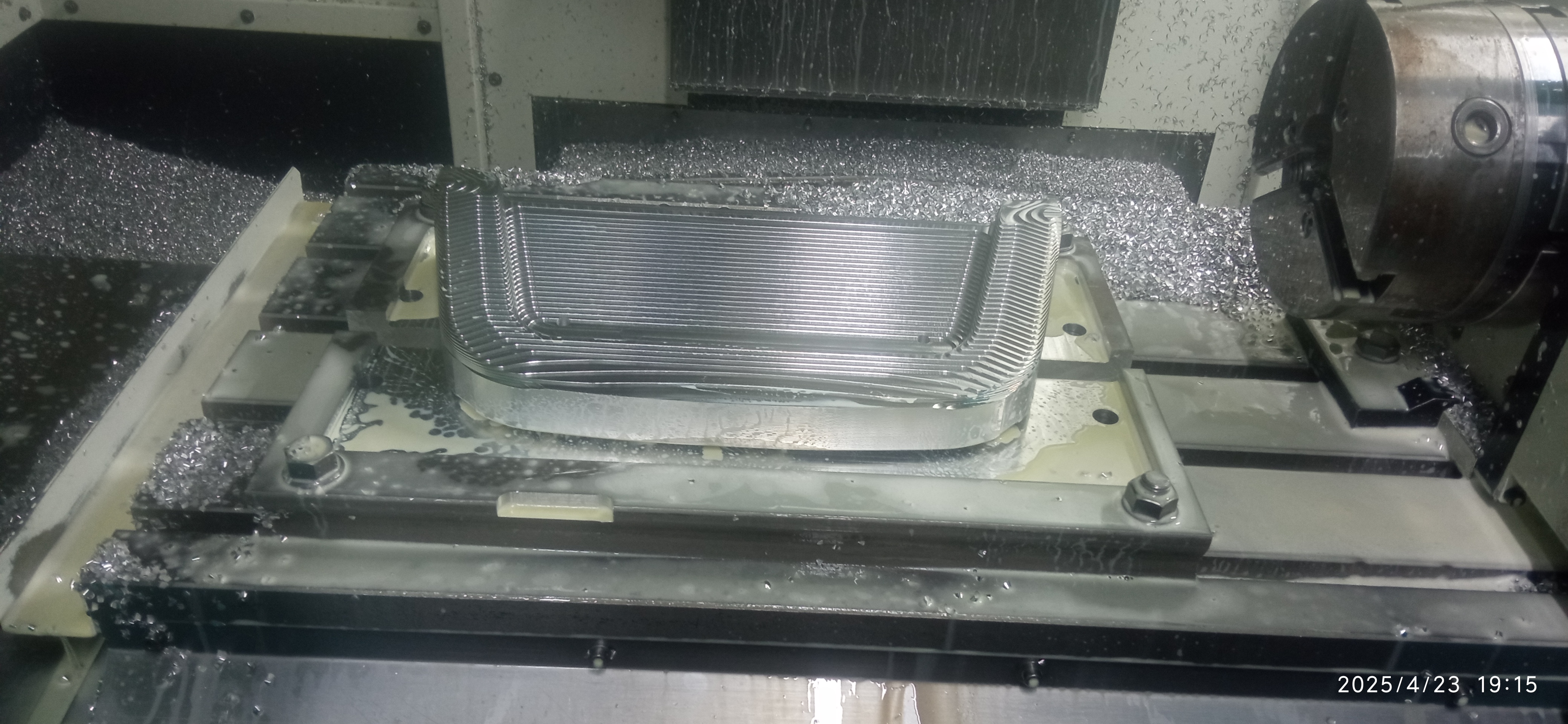

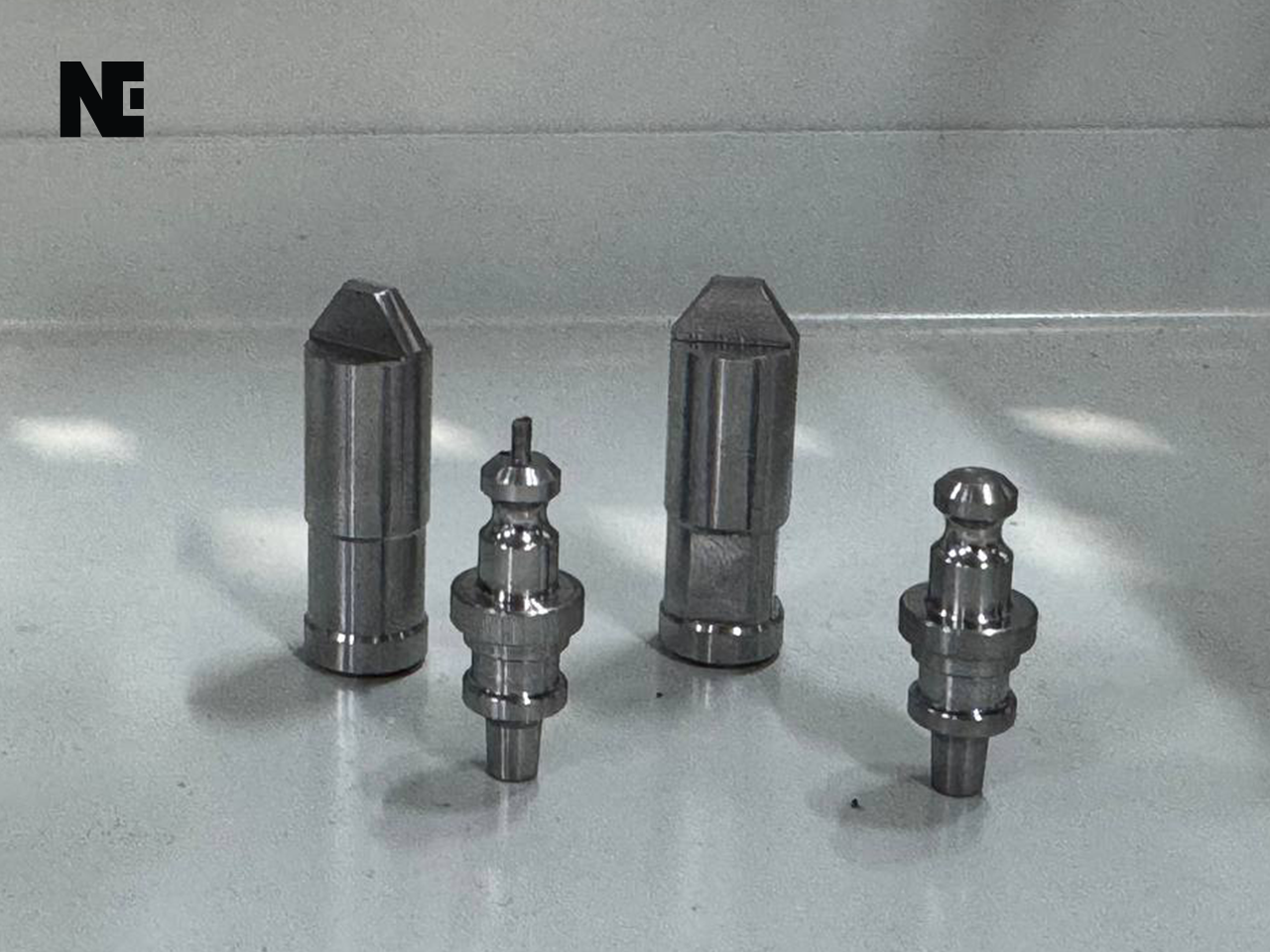

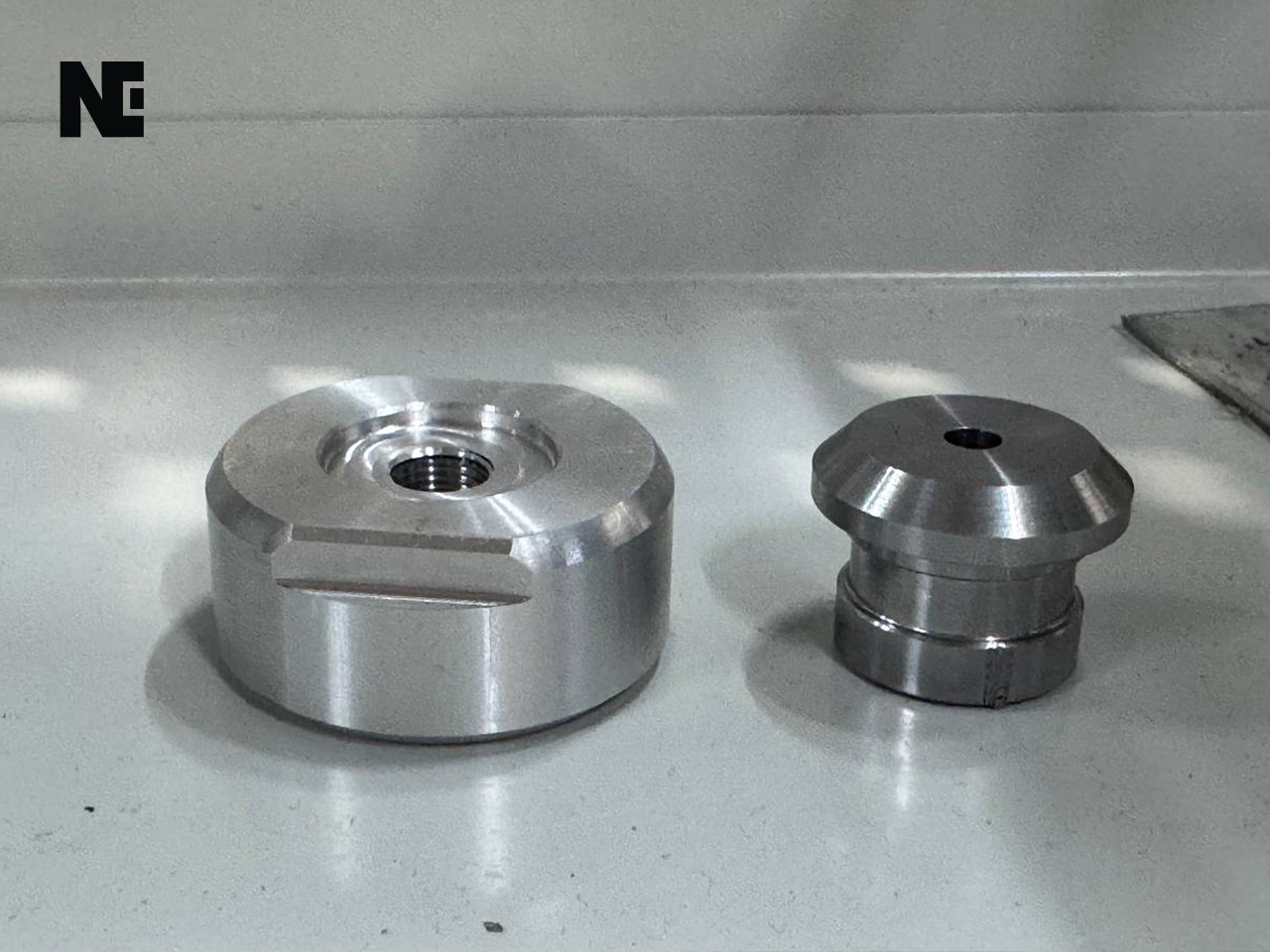

Четвертая ось позволяет вращать заготовку вокруг горизонтальной линии для обработки нескольких сторон за один установ. Это устройство крепят на рабочий стол станка и синхронизируют с основной системой ЧПУ. Инструмент может фрезеровать грани, сверлить радиальные отверстия и нарезать шлицы на валах в автоматическом режиме.

Технология исключает необходимость ручного переворота детали в тисках, что значительно повышает соосность всех элементов. Время на переналадку сокращается, а точность углового деления достигает сотых долей градуса. Метод позволяет получать шестигранники и многогранники с идеальной геометрией.

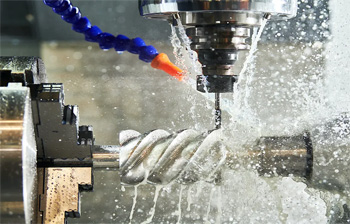

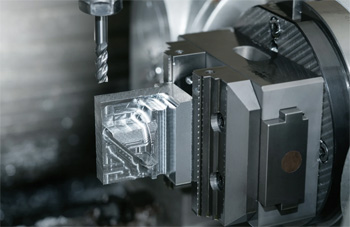

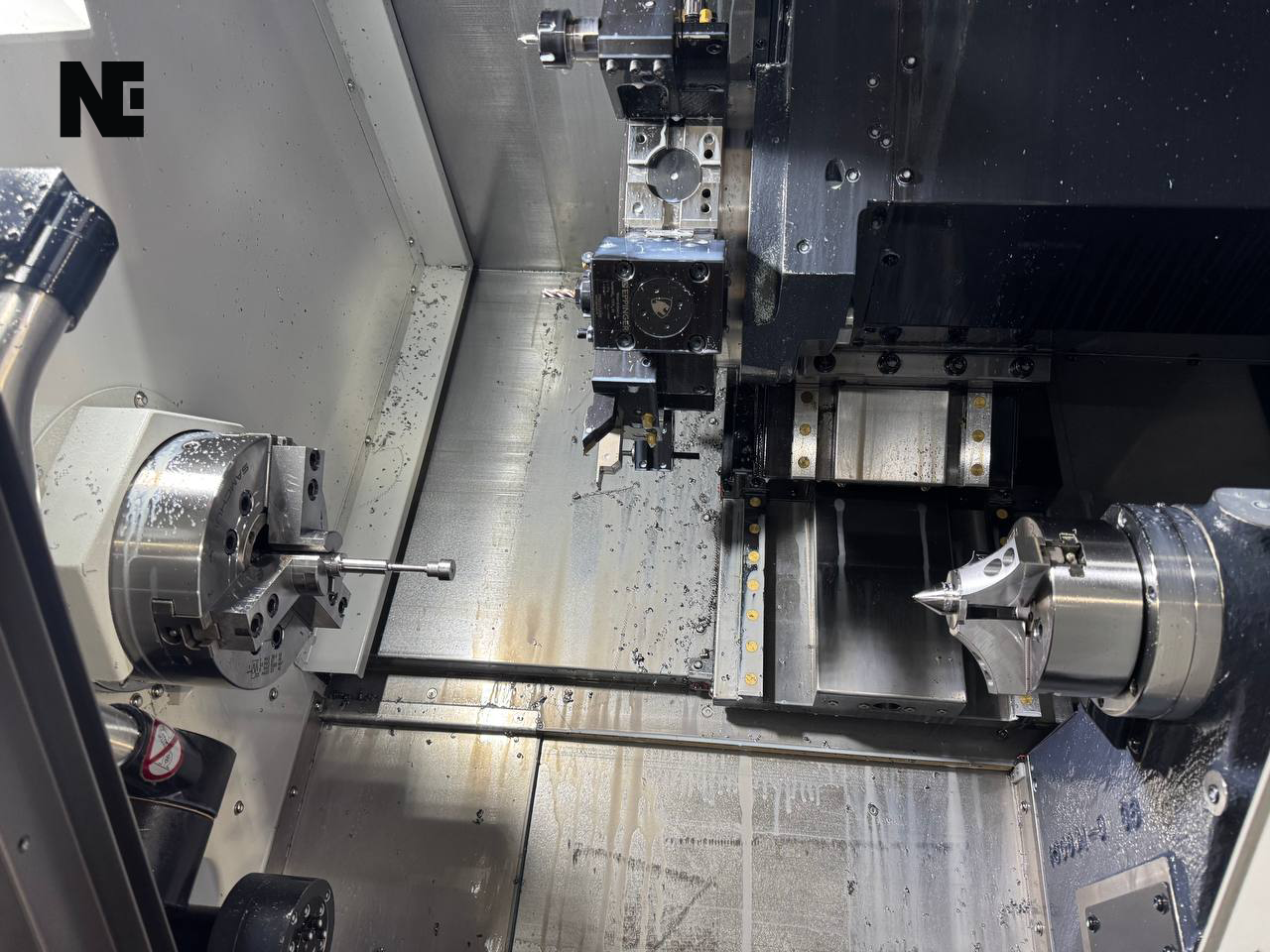

При непрерывном вращении четвертой оси станок может выполнять винтовое фрезерование шнеков и сложных спиральных канавок. Для формирования плавного контура программа управляет подачей инструмента одновременно с поворотом металла. Жесткая фиксация диска в заданных позициях обеспечивает стабильность при силовом удалении припуска. Когда работают с массивными заготовками, для поддержки свободного конца детали используют заднюю бабку.

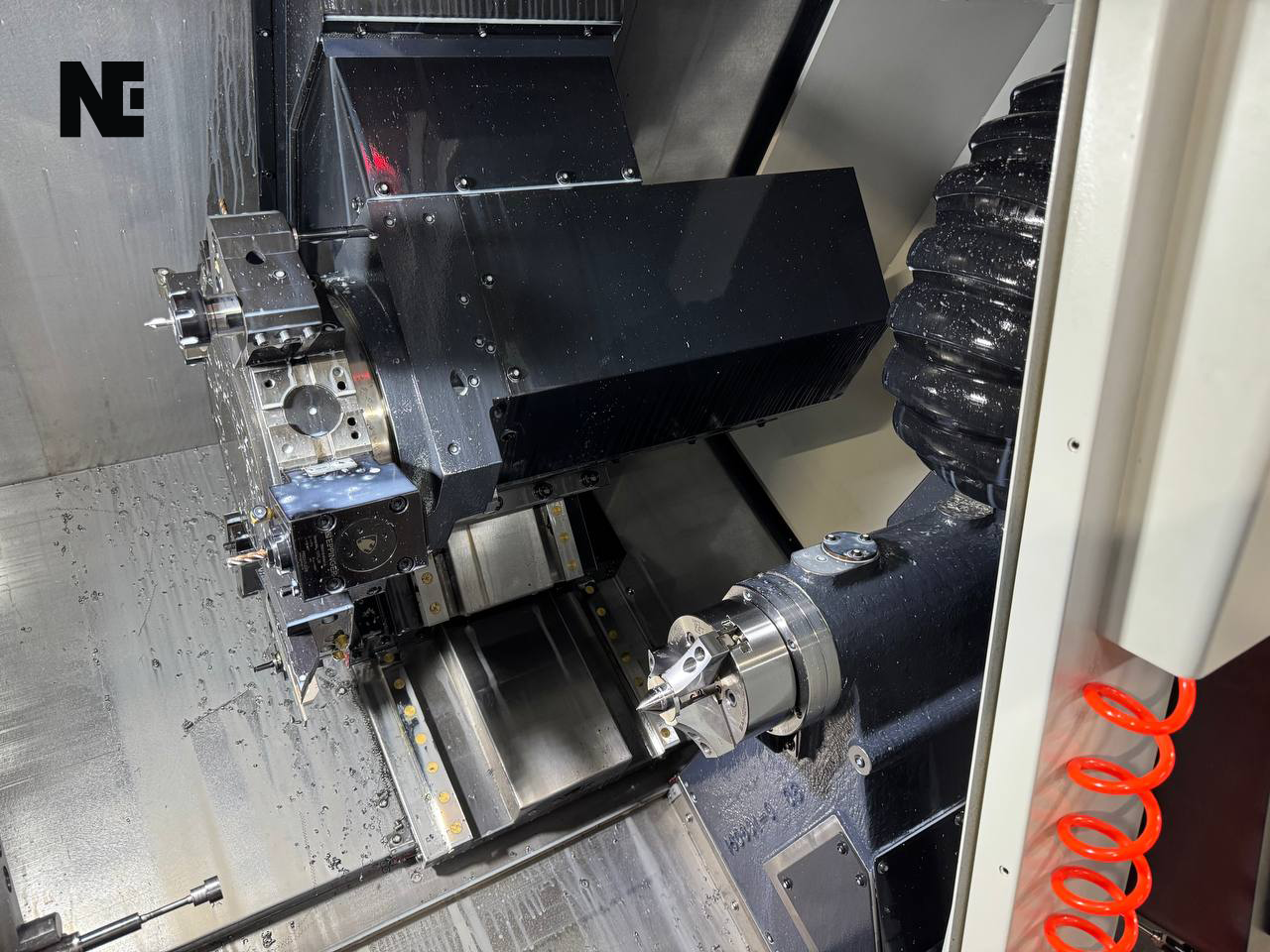

Массивная станина из высокопрочного чугуна или полимербетона эффективно поглощает вибрации, которые возникают при быстром вращении шпинделя. Тяжелое основание станка служит фундаментом для всей механической системы и обеспечивает стабильность координат под нагрузкой.

Если жесткость недостаточна, инструмент начинает дрожать, оставляя на поверхности металла мелкую рябь и волны. Такой дефект портит шероховатость и делает невозможным достижение зеркального блеска. Качественное оборудование сохраняет геометрическую точность даже при снятии больших слоев стружки на черновых этапах. Жесткая конструкция гарантирует отсутствие отжатий и перекосов узлов.

Внутренняя структура станины имеет ребра жесткости, которые предотвращают термические деформации при длительной работе. Когда станок нагревается, металл расширяется равномерно, что минимизирует смещение нулевых точек. Современные центры проектируют с использованием компьютерного моделирования, чтобы исключить резонансные частоты в рабочем диапазоне оборотов.

Периодическую проверку точности геометрии станка выполняют раз в 6 месяцев или после каждого серьезного сбоя в работе. Специалисты используют лазерные интерферометры и системы Ballbar для замера отклонений в прямолинейности и перпендикулярности осей.

Эта работа выявляет износ шарико-винтовых пар и направляющих на ранних стадиях, что позволяет вовремя провести ремонт. Таблица коррекций в памяти ЧПУ обновляется на основе данных замеров для компенсации механических погрешностей. Калибровка гарантирует сохранение микронной точности при изготовлении ответственных деталей. Регулярный сервис предотвращает постепенное ухудшение качества продукции.

Проверка также включает контроль радиального биения шпинделя и усилия зажима инструмента в патроне. Если подшипники имеют выработку, на поверхности деталей появится характерная вибрация, которую невозможно убрать настройками. Для отслеживания динамики изменений состояния механики результаты поверки заносят в технический журнал станка. Перед выполнением особо точных заказов проводят экспресс-тест на повторяемость координат.

Сервоприводы обеспечивают обратную связь с контроллером станка через энкодеры, что гарантирует точное исполнение каждой команды перемещения. Если шпиндель встречает избыточное сопротивление и замедляется, электроника мгновенно увеличивает мощность тока для поддержания скорости. Эта система исключает потерю шагов и гарантирует, что фреза находится именно в тех координатах, которые задала программа.

Шаговые двигатели работают без обратной связи, поэтому при перегрузке возможен пропуск импульсов и неисправимый брак детали. Профессиональные фрезерные центры оснащают только сервомоторами для достижения высоких скоростей подачи и точности.

Сервосистемы обладают большим крутящим моментом во всем диапазоне оборотов, что важно для силового фрезерования сталей. Работа таких двигателей отличается плавностью хода и низким уровнем шума по сравнению с шаговыми аналогами. Разрешение позиционирования у сервоприводов достигает миллионных долей миллиметра, что позволяет выпускать прецизионную оптику и импланты. Настройка ПИД-регуляторов в приводах исключает рывки при резкой смене направления движения стола.
