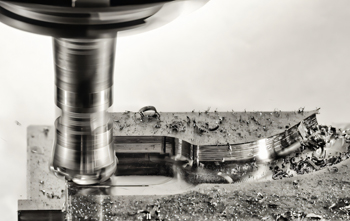

Фрезерование канавок и пазов

Эффективный вывод металлической крошки из узкого пространства обеспечивает сохранность режущих кромок и предотвращает заклинивание инструмента. Когда фреза погружается вглубь металла, стружка начинает скапливаться на дне выемки, что приводит к ее повторному перерезанию и перегреву зоны контакта.

Для решения проблемы подают смазочно-охлаждающую жидкость под давлением от 20 бар через внутренние каналы самого инструмента. Мощный поток эмульсии вымывает частицы стали наружу по спиральным канавкам и сохраняет чистоту рабочего пространства. При работе с вязкими сплавами часто используют обдув сжатым воздухом, который препятствует налипанию горячих частиц на боковые стенки выемки.

Второй метод борьбы с засорением заключается в применении специальных траекторий движения шпинделя. Программа задает периодический вывод фрезы из паза для полной очистки каналов от накопившихся отходов. Скорость подачи в таких случаях настраивают так, чтобы стружка ломалась на мелкие сегменты и не образовывала длинных спутанных лент. Когда обрабатывают глубокие колодцы в массивных заготовках, для улучшения скольжения металла используют фрезы с полированными поверхностями.

Ширину шпоночного канала выдерживают с допуском в несколько микрометров, так как от этого параметра зависит плотность посадки вала и шестерни. При использовании обычных концевых фрез диаметр отверстия может получиться больше номинала из-за радиального биения патрона или износа инструмента.

Для получения размера по квалитету P9 или N9 применяют шпоночные фрезы с двумя режущими кромками. Инструмент имеет усиленную сердцевину, которая сопротивляется отжатию при контакте с твердым металлом. Сначала выполняют черновой проход на глубину, которая на 0.5 мм меньше финальной отметки, чтобы убрать основную массу материала.

Финишную операцию проводят за один или два прохода по боковым стенкам выемки при минимальной подаче стола станка. Фактический размер контролируют с помощью предельных калибров-пробок, которые должны заходить в паз с легким усилием. Если деталь имеет большую длину, прямолинейность хода суппорта проверяют индикатором часового типа перед началом работ. Применение станков с ЧПУ позволяет вносить микроскопические правки в траекторию фрезы через таблицу коррекции радиуса.

Изготовление сложных профилей под шляпку болта требует выполнения трех последовательных технологических переходов. На первом этапе обычным концевым инструментом или дисковой фрезой прорезают прямой вертикальный канал на полную глубину будущего паза. Эта выемка служит для свободного прохода шейки специальной Т-образной фрезы и обеспечивает выход стружки при дальнейшей работе.

Необходимо следить за тем, чтобы ширина чернового пропила была достаточной для размещения хвостовика чистового инструмента. Когда предварительная подготовка завершена, зону обработки тщательно промывают для удаления мелкой металлической пыли.

На втором этапе в работу вступает фасонная фреза, которая расширяет нижнюю часть канала и формирует горизонтальные полки. Скорость резания при этой операции снижают до 20 м/мин, так как инструмент работает в закрытом пространстве с плохим теплоотводом. Подачу на зуб устанавливают минимальную для предотвращения поломки тонкой шейки фрезы при резких скачках нагрузки.

Третий этап включает чистовое фрезерование боковых поверхностей и снятие фасок на верхних кромках заготовки. Смазка зоны контакта вязкими маслами предотвращает заклинивание и гарантирует зеркальный блеск металла.

Геометрия направляющих типа ласточкин хвост определяет точность перемещения подвижных узлов станков и прецизионных приборов. Для формирования наклонных стенок используют одноугловые фрезы с углом заточки 45, 55 или 60 градусов — в зависимости от особенностей проекта.

Сначала выполняют черновую обрезку металла дисковой фрезой, после чего формируют окончательный профиль фасонным инструментом. Процесс требует жесткой фиксации заготовки, так как боковые силы резания стремятся сместить деталь на столе. Качество поверхности наклонных граней должно быть высоким для снижения трения и обеспечения плавного скольжения сопряженных элементов.

Для измерения ширины такого паза применяют метод двух роликов и микрометра, так как прямой замер губками штангенциркуля не дает нужной точности. В углы выемки закладывают калиброванные цилиндрические стержни и замеряют расстояние между их наружными гранями. По специальным формулам вычисляют фактический размер по вершинам воображаемых углов с учетом реального наклона стенок. Если обнаруживают отклонение от чертежа, производят дополнительный чистовой проход с микроскопическим смещением суппорта.

При формировании прорезей шириной менее 2 мм смазочно-охлаждающая жидкость должна обладать высокой проникающей способностью и отличными антифрикционными свойствами. Когда фреза вращается в тесном пространстве, доступ эмульсии к режущим кромкам затруднен из-за центробежных сил и паров кипящей жидкости. В таких случаях выбирают составы с низким поверхностным натяжением, которые легко затекают в микроскопические зазоры между инструментом и металлом.

Смазка создает прочную пленку, которая предотвращает эффект холодной сварки и налипание разогретой крошки на зубья фрезы. Своевременный отвод тепла сохраняет твердость стали и исключает термическую деформацию тонких перегородок заготовки.

Использование масляного тумана часто дает лучший результат при скоростном фрезеровании узких пазов на станках с программным управлением. Воздушная струя под давлением не только доставляет капли масла к точке контакта, но и активно выдувает мелкую пыль из глубокой щели. Это исключает риск повторного перерезания стружки, что служит главной причиной преждевременного затупления кромки. Когда работают с алюминием или медью, для получения зеркального блеска и отсутствия липкого налета применяют спиртовые смеси.

Дисковые трехсторонние фрезы выбирают для прорезки длинных и глубоких сквозных каналов в массивных стальных заготовках. Этот инструмент имеет большую жесткость за счет крепления на мощной горизонтальной оправке с поддержкой с двух сторон.

Режущие кромки располагаются на торце и на обеих боковых поверхностях диска, что позволяет обрабатывать три плоскости выемки одновременно. Скорость съема металла при таком подходе в несколько раз выше, чем при работе тонким концевым резцом. Процесс проходит с минимальными вибрациями, поэтому шероховатость стенок остается низкой даже при силовых режимах подачи металла.

Использование дисковой оснастки позволяет получать пазы с идеальной параллельностью боковых сторон на большой протяженности пути. Когда фреза проходит сквозь деталь, она сохраняет прямолинейность хода и не отклоняется под действием радиальных усилий. Применение наборных фрез на одном валу дает возможность изготавливать несколько параллельных канавок за один рабочий цикл стола. Конструкция инструмента обеспечивает эффективное дробление и выброс стружки из зоны резания под действием центробежной силы.

Технология высокоподачного фрезерования основана на использовании инструмента со специальной геометрией режущих пластин, которые направляют силы резания вдоль оси шпинделя. При малой глубине врезания, до 1.5 мм, скорость перемещения стола станка возрастает до 2000 мм/мин и выше.

Этот метод позволяет удалять огромные объемы припуска в кратчайшие сроки без риска возникновения резонансных вибраций. Инструмент при такой работе нагревается незначительно, так как тонкая стружка мгновенно уносит тепловую энергию из зоны контакта. Процесс исключает деформацию заготовки и обеспечивает высокую производительность труда при черновой выборке глубоких колодцев.

На станках с ЧПУ стратегии перемещения позволяют быстро формировать контуры сложных пазов перед финишной отделкой. Программа рассчитывает траекторию с плавными заходами и выходами фрезы, что защищает кромки от ударных нагрузок. Когда работают с твердыми сталями, такой способ снижает износ подшипников шпинделя за счет уменьшения радиальных усилий отжатия. После завершения этапа поверхность имеет ступенчатый вид, который легко выравнивают стандартным чистовым инструментом за один проход.

Обработка пазов со сложной геометрией требует синхронного движения стола по двум или трем координатам одновременно. Главная проблема заключается в изменении вектора подачи в точках поворота, что может привести к увеличению ширины выемки или появлению зарезов.

Программа ЧПУ автоматически корректирует скорость перемещения суппорта, чтобы поддерживать постоянную нагрузку на каждый зуб фрезы. Когда инструмент проходит радиусные участки, центробежные силы стремятся отклонить его от центральной оси. Для компенсации этого эффекта выбирают фрезы с повышенной жесткостью и минимальным вылетом из патрона станка.

Качество стенок на изгибах паза зависит от точности интерполяции и отсутствия люфтов в приводах оборудования. При фрезеровании кривых каналов стружка отходит неравномерно, поэтому риск ее защемления в узких местах возрастает. Настройка параметров разгона и торможения осей исключает появление ступенек на стыках линейных и дуговых сегментов. Использование сферических или радиусных фрез позволяет получать плавные переходы в донной части выемки.

Изготовление углублений для смазки внутри полых деталей требует применения специальных расточных головок или угловых фрезерных насадок. Заготовку надежно крепят в патроне или на поворотном столе, обеспечивая доступ инструмента к внутренней полости отверстия. Фреза небольшого диаметра совершает вращательное движение и перемещается вдоль оси втулки по винтовой или ломаной траектории.

Этот процесс позволяет создавать сложные системы распределения масла, которые исключают сухое трение в узлах машин. Оборудование поддерживает высокую точность глубины врезания для сохранения несущей способности тонких стенок изделия.

Аккуратная зачистка краев масляных пазов от заусенцев служит обязательным этапом, так как острые остатки металла могут разрушить подшипник. Эту операцию выполняют с помощью мелкозернистых абразивных инструментов или химическим способом после завершения фрезерования. Контроль шероховатости дна канавки проводят визуально или с использованием профилометров.

При обработке глубоких пазов инструментом с большим вылетом возникают радиальные силы, которые стремятся отклонить фрезу от заданного пути. Такой эффект приводит к погрешностям размеров, появлению конусности стенок и сильным вибрациям в процессе работы.

Для снижения деформации выбирают фрезы из твердого сплава с усиленной конической сердцевиной, которая обладает повышенной жесткостью на изгиб. Также применяют метод встречного фрезерования для черновой обработки, так как силы резания в этом случае более стабильны. Режимы подачи настраивают так, чтобы толщина стружки была минимальной для уменьшения давления на шпиндель.

Использование антивибрационных оправок со встроенными демпферами позволяет значительно повысить стабильность длинного инструмента. Внутренние механизмы гасят микроколебания, обеспечивая высокую чистоту поверхности даже на экстремальных глубинах. Когда работают на станках с ЧПУ, применяют стратегии многократных проходов с малым осевым шагом врезания в металл. Балансировка патрона и инструмента исключает появление дисбаланса на высоких оборотах.

Формирование пазов в полостях диаметром менее 20 мм требует применения микрофрез или специализированных расточных систем. Инструмент должен иметь высокую жесткость хвостовика при минимальном диаметре рабочей части для исключения поломки в закрытом пространстве.

Процесс ведут на очень высоких оборотах шпинделя, которые достигают 30000 в минуту и более на прецизионном оборудовании. Подача на зуб при этом составляет несколько микрометров, что обеспечивает плавное и бережное снятие слоя металла. Для визуального контроля захода инструмента в узкое отверстие оборудование оснащают системами видеонаблюдения.

Тщательная фильтрация охлаждающей жидкости необходима для удаления мельчайшей пыли, которая может заклинить микрофрезу. Для эффективного выноса отходов эмульсию подают в виде тонкого тумана или через центральное отверстие в шпинделе. Когда создают посадочные места под уплотнительные кольца в мелких клапанах, точность глубины выдерживают до сотых долей миллиметра.
