3д фрезеровка на станках с ЧПУ

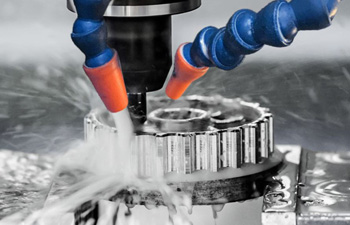

Проектирование начинается с выбора правильного формата файла, который передает объемную геометрию в систему управления оборудованием. Чаще всего выбирают форматы STEP или IGES, так как они описывают поверхности математически точными кривыми.

Когда модель сохраняют в формате STL, поверхность разбивают на множество мелких треугольников. Такой подход может привести к появлению видимых граней на готовом изделии, если плотность сетки установили слишком низкой. Технолог загружает модель в CAM-программу для последующего расчета траекторий движения фрезы по всем трем координатам одновременно.

Выбор формата влияет на возможность внесения правок в конструкцию перед началом резки. STEP-файлы позволяют легко менять радиусы скруглений или глубину отверстий без полной переделки проекта. Сетка STL гораздо сложнее поддается редактированию, поэтому ее чаще выбирают для художественной резьбы или работы со сканированными объектами. Программа учитывает габариты заготовки и безопасные зоны перемещения шпинделя для предотвращения столкновений.

Черновая обработка предназначена для быстрого удаления основного объема материала с заготовки. На этом этапе используют фрезы большого диаметра и устанавливают максимальную глубину резания. Инструмент движется по упрощенной траектории, оставляя на поверхности детали ступенчатый припуск в 1-2 мм.

Главная задача черновой стадии заключается в подготовке базы для последующей точной отделки контура. Оборудование работает на высоких подачах, что обеспечивает высокую производительность и эффективный вывод крупной стружки из зоны контакта.

Финишный проход выполняют инструментом с малым радиусом при вершине для формирования окончательного рельефа. Фреза плавно обходит все криволинейные участки, снимая тончайший слой металла или пластика. Скорость перемещения стола при этом снижают, а количество проходов увеличивают. После чистовой операции поверхность не имеет ступенек и полностью соответствует заданным в чертеже размерам.

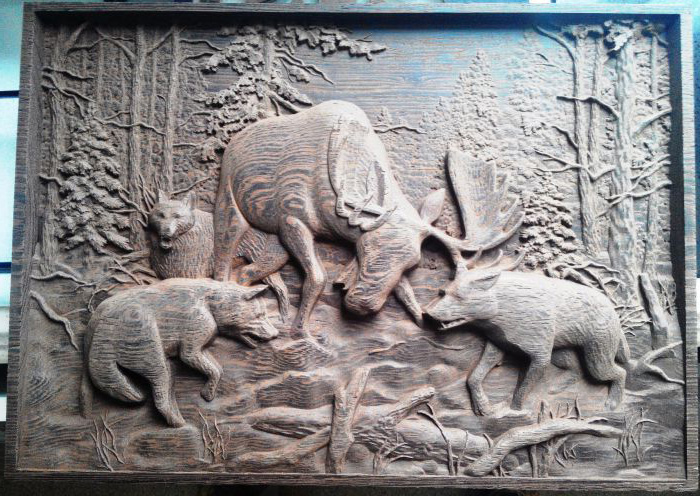

Для формирования плавных криволинейных поверхностей применяют фрезы со сферическим или радиусным торцом. Сферическая форма режущей части позволяет инструменту контактировать с заготовкой в одной точке под любым углом. Подобная геометрия идеальна для создания вогнутых полостей, выпуклых узоров и сложных художественных элементов.

Когда фреза движется по наклонной плоскости, она не оставляет острых зарезов, которые характерны для обычных плоских инструментов. Твердосплавные конические фрезы с закругленным кончиком обеспечивают высокую жесткость при обработке глубоких пазов.

Если рельеф имеет вертикальные стенки и плоское дно, выбирают фрезы с малым радиусом скругления на углах. Это повышает прочность инструмента и защищает кромки от быстрого выкрашивания при ударах. При работе с мягкими материалами типа МДФ или модельного пластика используют однозаходные фрезы с полированными канавками. Они предотвращают налипание стружки и обеспечивают идеальную чистоту реза на высоких оборотах.

Величина перекрытия проходов определяет итоговую шероховатость трехмерного рельефа и время работы оборудования. Когда фреза перемещается вдоль контура, между соседними дорожками остаются микроскопические гребешки материала.

Если установить шаг смещения на уровне 5-10% от диаметра инструмента, поверхность получится зеркальной. Большой шаг значительно ускоряет процесс, но оставляет на детали грубую полосатость, которую придется убирать абразивами. Программа ЧПУ автоматически рассчитывает этот параметр исходя из заданного класса чистоты в техническом задании.

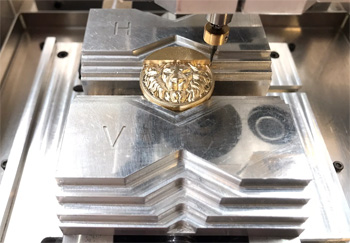

Для сложных художественных элементов выбирают минимальное перекрытие при использовании фрез малого радиуса. Подобная тактика позволяет передать мельчайшие детали изображения с высокой достоверностью. Тщательная настройка ускорений шпинделя в точках разворота исключает появление рывков на тонких участках. Охлаждение масляным туманом предотвращает налипание пыли на режущие кромки и сохраняет остроту инструмента.

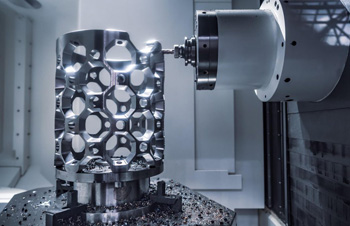

Пятиосевые станки позволяют инструменту подходить к заготовке под любым углом за счет поворота головы или стола. В трехосевой схеме фреза всегда располагается вертикально, что ограничивает доступ к глубоким поднутрениям и наклонным пазам.

Наличие двух дополнительных осей вращения дает возможность обрабатывать сложные лопатки турбин и импланты за один технологический установ. Такой подход исключает накопление погрешностей, которые неизбежно возникают при многократной перестановке детали в тисках. Точность взаимного расположения элементов при пятиосевой обработке достигает микронных значений.

Технология позволяет использовать фрезы с минимальным вылетом, что значительно повышает жесткость системы и чистоту поверхности. Когда инструмент может наклоняться, он всегда работает своей оптимальной режущей частью, а не только торцом. Этот метод сокращает время производства на 30% за счет исключения ручного труда по перебазированию металла. Пятиосевое фрезерование — стандарт для авиационной промышленности и создания уникальных пресс-форм.

Поднутрениями называют участки поверхности, которые перекрыты другими элементами детали при взгляде сверху. Для их фрезерования применяют специальные Г-образные или дисковые фрезы на станках с ЧПУ. Если оборудование имеет поворотную голову, инструмент заходит под нужным углом и вычищает скрытую полость в автоматическом режиме.

Процесс требует идеальной точности программирования, так как фреза работает в ограниченном пространстве с минимальными зазорами. Когда используют многоосевую обработку, риск столкновения оправки со стенками детали контролирует электронная система защиты.

Удаление стружки из закрытых поднутрений обеспечивают через подачу охлаждающей жидкости под высоким давлением. Поток эмульсии вымывает металлическую крошку, предотвращая ее повторное перерезание и поломку тонкого инструмента. В некоторых случаях применяют метод электроэрозии, если механический доступ фрезы технически невозможен. Проверка траектории на мониторе станка исключает риск «зареза» лицевых поверхностей.

Виртуальная проверка процесса позволяет выявить ошибки в коде до момента касания фрезой реальной заготовки. Программное обеспечение строит точную 3D-модель обработки, учитывая размеры стола, патрона и всего набора инструментов.

Если траектория фрезы пересекается с зажимами или элементами станка, компьютер выдает предупреждение об опасности. Эта мера предотвращает дорогостоящие поломки шпинделя и направляющих из-за случайных опечаток в программе. Мастер видит весь процесс снятия слоя в ускоренном темпе и может оценить качество будущей поверхности.

Симуляция также помогает оптимизировать время цикла через поиск лишних холостых перемещений шпинделя. В процессе визуализации становятся заметны зоны, где остался избыточный припуск для чистового прохода. После внесения правок в CAM-систему программу передают на станок с полной уверенностью в безопасности работ. Когда обрабатывают дорогие заготовки из титана или камня, риск случайного брака должен быть полностью исключен.

При работе с акрилом или поликарбонатом важно не допустить перегрева материала в зоне резания для сохранения его прозрачности. Пластик имеет низкую температуру плавления, поэтому при трении края отверстий и контуры могут стать мутными или оплавиться.

Для качественной 3D-обработки выбирают фрезы с очень острыми кромками и большими канавками для быстрого отвода стружки. Скорость вращения шпинделя устанавливают высокую, а подачу делают достаточно быстрой для исключения затирания. Охлаждение проводят сжатым воздухом или масляным туманом, который не вступает в реакцию с полимером.

Чистота поверхности после фрезеровки пластика позволяет переходить к полировке без промежуточной грубой шлифовки. Программа задает траектории с плавным входом инструмента для предотвращения появления микротрещин и сколов. Если деталь имеет тонкие стенки, для исключения вибраций и дребезга используют вакуумные прижимы.

В процессе многочасового фрезерования сложного 3D-рельефа режущая кромка постепенно теряет свою остроту. Для мониторинга состояния фрезы используют системы контроля крутящего момента и датчики акустической эмиссии.

Когда инструмент затупляется, сопротивление металла возрастает, что электроника фиксирует по скачку потребляемого тока. Автоматика может самостоятельно остановить процесс для замены пластины или внести коррекцию в координаты для компенсации износа. Подобный подход исключает постепенный уход размеров детали в брак при серийном выпуске продукции.

Современные станки оснащают лазерными измерителями, которые замеряют радиус и длину фрезы в автоматическом режиме. Проверка происходит во время пауз между черновой и чистовой стадиями обработки. Если система обнаруживает отклонение более 0.01 мм, программу пересчитывает траекторию с учетом новой геометрии кромки. Визуальный контроль заготовки позволяет заметить появление задиров или изменение цвета стружки.

Стратегия обработки с постоянным объемом снимаемого металла предотвращает резкие скачки усилий на шпиндель и фрезу. Программа ЧПУ автоматически корректирует скорость подачи при входе инструмента в углы или глубокие зоны рельефа.

Технология позволяет использовать максимальные режимы резания на прямых участках без риска поломки в узких местах. Постоянство нагрузки стабилизирует тепловой режим в зоне контакта, что положительно влияет на ресурс твердосплавных лезвий. Инструмент в таких условиях служит в 2 раза дольше по сравнению с традиционными методами движения.

Применение этого метода исключает возникновение вибраций, которые часто портят чистоту 3D-поверхности на сложных переходах. Оборудование работает плавно и без рывков, что снижает износ направляющих и подшипников станка. Расчет динамики процесса в CAM-системе гарантирует высокую геометрическую точность самых мелких элементов декора. Охлаждающая жидкость распределяется равномерно, так как объем отходящей стружки остается стабильным.

Обработка мрамора или гранита на фрезерных станках с ЧПУ позволяет получать сложные скульптурные формы и элементы архитектурного декора. Для работы с камнем используют специальный алмазный инструмент с внутренней подачей воды под высоким давлением.

Алмазное напыление эффективно вышлифовывает частицы породы, формируя заданный объемный профиль без образования трещин. Процесс требует высокой мощности шпинделя и надежной защиты направляющих станка от агрессивной каменной пыли. Скорость прохода подбирают индивидуально в зависимости от твердости и зернистости конкретного сорта камня.

Охлаждение водой является критическим фактором, так как сухая резка приведет к мгновенному выгоранию алмазного слоя и порче заготовки. Система фильтрации СОЖ должна очищать жидкость от шлама для предотвращения абразивного износа насосов. Программа ЧПУ позволяет создавать на камне тончайшие барельефы и глубокие гравировки с идеальной точностью. Результат фрезеровки сохраняет естественную красоту материала и не требует долгой ручной доводки.

Современные фрезерные центры позволяют создавать прототипы и рабочие детали с допуском до 0.01 мм по всем трем осям. Программное управление контролирует перемещение кареток через прецизионные датчики обратной связи.

Когда шпиндель проходит сложный контур, электроника отслеживает отклонения и вносит правки в режиме реального времени. Такая точность необходима при изготовлении корпусов для электроники или медицинских инструментов со сложной эргономикой. Жесткая станина станка гасит паразитные колебания и обеспечивает стабильность координат на протяжении всего цикла резки.

Повторяемость размеров в серии гарантирует полную идентичность всех экземпляров продукции. Термическая компенсация осей учитывает нагрев металла и предотвращает уплывание размеров при длительной работе. Мастер проверяет первую готовую деталь на координатно-измерительной машине для подтверждения качества программы. Если проект требует микронной точности, используют специальные стратегии с минимальными подачами на финише.
