Фрезерование фасонных поверхностей

Для формирования внутренних криволинейных поверхностей применяют выпуклые фасонные фрезы или концевые инструменты со сферическим торцом. Выбор оснастки зависит от радиуса кривизны и от требуемого объема снятия металла за один рабочий ход.

Фасонный дисковый инструмент имеет лезвия, которые полностью повторяют негатив желаемого контура, что позволяет получать готовый профиль простым линейным перемещением стола. Это обеспечивает высокую производительность при серийном выпуске деталей с неизменным сечением по всей длине. Для сохранения точности геометрических параметров на протяжении всего срока службы заточка таких фрез проходит только по передней поверхности.

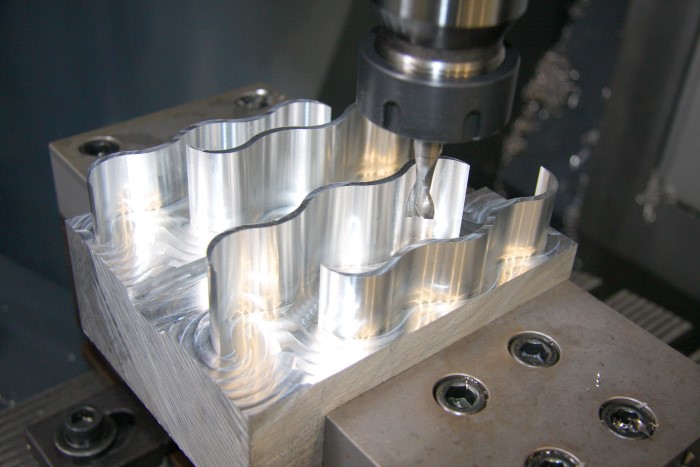

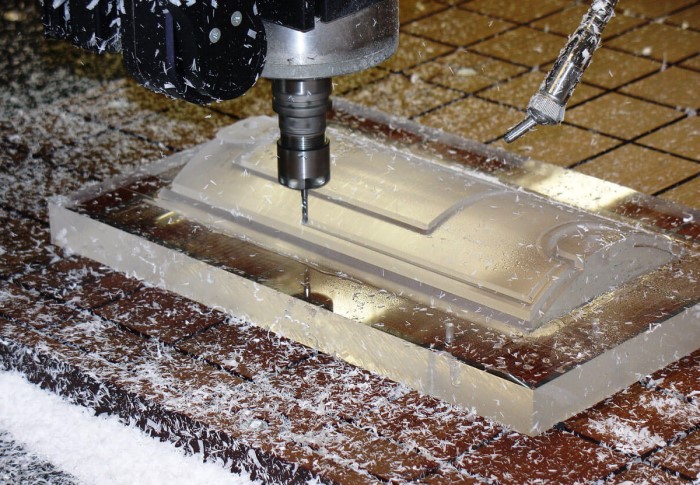

Концевые сферические фрезы используют для обработки пространственно-сложных форм на станках с программным управлением. Инструмент движется по рассчитанной траектории и формирует поверхность за счет множества последовательных проходов с малым шагом. Твердосплавные пластины с многослойным покрытием выдерживают интенсивные тепловые нагрузки при контакте с легированными сплавами. Когда обрабатывают глубокие участки, диаметр фрезы подбирают меньше минимального радиуса закругления заготовки, чтобы исключить зарезы.

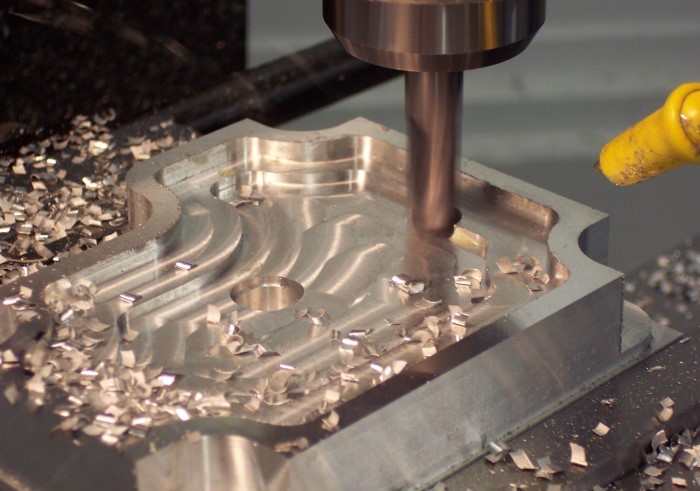

Чистота поверхности напрямую зависит от величины подачи на один зуб инструмента и плотности перекрытия соседних дорожек при обработке. Когда фреза перемещается по сложной кривой, на металле остаются микроскопические гребешки, высоту которых необходимо максимально снизить.

При финишной отделке устанавливают минимальные подачи и высокие обороты шпинделя для достижения гладкости на уровне 0.8 Ra. Применение современных антивибрационных оправок гасит автоколебания системы, что исключает появление волнообразного рельефа на зеркальном срезе. Полировка режущих кромок пластин предотвращает налипание металла и образование рваных краев.

Для контроля чистоты применяют электронные профилометры, которые фиксируют параметры микронеровностей в нескольких сечениях детали. Если требования проекта предусматривают исключительный блеск, заготовку подвергают алмазному выглаживанию или финишному шлифованию. Для обеспечения легкого скольжения лезвий состав охлаждающей жидкости подбирают с учетом физических свойств материала. Когда работают с алюминиевыми сплавами, масляный туман предотвращает появление матовых пятен на контуре.

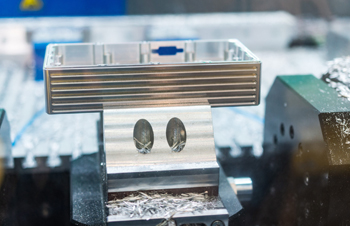

Метод наборного фрезерования подразумевает установку нескольких дисковых инструментов разной формы на одну общую оправку. Подобная схема позволяет обрабатывать сразу несколько криволинейных и плоских участков за один рабочий ход стола станка. Расстояние между элементами набора регулируют с помощью калиброванных дистанционных колец с точностью до 0.01 мм.

Технология значительно повышает производительность труда в серийном производстве, так как сокращает количество технологических переходов. Жесткость массивной оправки горизонтального шпинделя гарантирует стабильность размеров во всей партии изделий.

Нагрузка на привод станка при одновременной работе нескольких фрез возрастает, поэтому режимы резания настраивают на поддержание стабильного крутящего момента. Мастер подбирает комбинацию инструментов так, чтобы направление схода стружки не мешало обзору зоны контакта. Охлаждающая жидкость должна распределяться равномерно по всему пакету фрез, чтобы не возникло термических перекосов металла. Наборное фрезерование эффективно при изготовлении направляющих, кронштейнов и сложных станочных деталей.

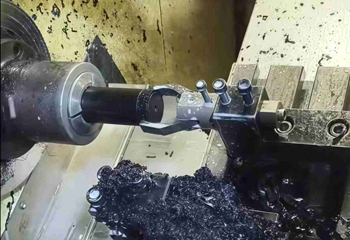

Производство деталей с переменным радиусом вращения требует синхронизации поворота заготовки и линейного перемещения фрезерного шпинделя. На станках с ЧПУ этот процесс реализуют через полярную интерполяцию, когда компьютер рассчитывает траекторию движения резца в режиме реального времени.

Программа задает координаты каждой точки контура с шагом в несколько микрометров для обеспечения плавности работы будущего механизма. Высокая жесткость оборудования исключает увод размера под действием центробежных сил при вращении детали. Поверхность кулачка после обработки приобретает точную геометрию, которая соответствует расчетным кривым подъема и опускания.

Точность расположения фасонного профиля относительно посадочного отверстия проверяют на координатно-измерительных машинах. Малейшее отклонение вызовет вибрации и повышенный шум при эксплуатации собранного агрегата в тяжелых режимах. Использование концевых фрез с малым радиусом при вершине позволяет получать четкие границы между участками контура. Качественное фрезерование заменяет собой трудоемкое шлифование при производстве распределительных валов и копирных механизмов.

Оптический метод контроля позволяет сравнить фактический профиль детали с эталонным чертежом путем наложения увеличенных изображений. Деталь помещают на стекло прибора, после чего система линз проецирует тень контура на экран с увеличением в 50 или 100 раз.

Это выявляет малейшие отклонения формы, которые невозможно заметить при использовании обычных измерительных инструментов. Мастер видит все погрешности радиусов, углов наклона и плавность переходов между сегментами поверхности. Проектор незаменим при приемке шаблонов, лекал и мелких деталей часовых механизмов.

Современные цифровые проекторы автоматически сканируют край заготовки и выдают отчет о соответствии заданным допускам. Процесс занимает несколько секунд, что обеспечивает высокую скорость контроля в условиях массового производства. Если обнаруживают отклонение контура, программу обработки или заточку фрезы корректируют для исправления ошибки. Выверка параметров гарантирует полную взаимозаменяемость компонентов в сложных сборных узлах.

Для получения спиральных канавок применяют совмещение продольной подачи стола с принудительным вращением заготовки вокруг ее оси. На универсальных станках эту задачу решает делительная головка, которую соединяют со сменными шестернями ходового винта.

Передаточное отношение подбирают так, чтобы один оборот детали соответствовал требуемому шагу винтовой линии. Процесс позволяет нарезать шнеки, сверла и элементы винтовых насосов с высокой точностью профиля. Инструмент устанавливают под углом к оси заготовки для исключения трения боковых граней фрезы о стенки паза.

На оборудовании с программным управлением винтовое фрезерование выполняют через одновременное движение по трем или четырем осям. Электроника поддерживает идеальную синхронизацию перемещений, что гарантирует чистоту поверхности и отсутствие погрешностей шага. Когда обрабатывают вязкие материалы, подачу настраивают на эффективное дробление стружки.

В процессе длительной обработки сложных поверхностей заготовка нагревается, что вызывает микроскопическое изменение ее линейных размеров. Для алюминиевых и медных сплавов данный фактор критичен, так как даже небольшое повышение температуры уводит координаты контура на 0.02 мм и более.

Если выполнить финишный проход на горячей детали, после остывания геометрия «сядет» и выйдет за границы допуска. Для предотвращения брака используют системы стабилизации температуры охлаждающей жидкости. Постоянный пролив зоны резания эмульсией поддерживает тепловой баланс металла в течение всей смены.

Станки с ЧПУ оснащают функциями автоматической компенсации тепловых смещений шпинделя и направляющих. Датчики передают данные в компьютер, который вносит правки в траекторию инструмента в режиме реального времени. Перед началом прецизионных работ оборудование прогревают на холостом ходу до достижения рабочего режима. Контрольные замеры проводят только после полной выдержки заготовок в термоконстантной зоне цеха при +20℃. Учет климатических условий исключает появление ступенек на стыках проходов фрезы.

Титан обладает низкой теплопроводностью и высокой химической активностью, что приводит к быстрому износу режущего инструмента. При фрезеровании сложных контуров тепло не уходит в заготовку, а концентрируется на кромке фрезы, вызывая ее размягчение.

Для работы выбирают инструменты из мелкозернистого твердого сплава с керамическим покрытием, которое служит тепловым барьером. Скорость резания устанавливают ниже стандартных для сталей значений, но обеспечивают высокую нагрузку на зуб для предотвращения наклепа. Подача должна быть непрерывной, так как любая остановка инструмента в металле приведет к его мгновенному затуплению.

Охлаждение при обработке титана подают под высоким давлением непосредственно в зону формирования стружки. Мощный поток жидкости предотвращает налипание разогретых частиц на лезвия и способствует получению чистой поверхности. Особое внимание уделяют жесткости закрепления детали, так как титан склонен к возникновению сильных вибраций. Для разрушения резонанса в процессе резания используют фрезы с неравномерным шагом зубьев.

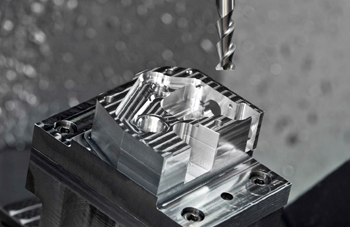

Стратегия движения инструмента определяет качество финишной поверхности при фрезеровании криволинейных форм. Метод «постоянного Z» используют для крутых участков контура, где фреза движется на одном уровне по горизонтали, постепенно опускаясь вниз. Для пологих зон выбирают стратегию сканирования с постоянным шагом перемещения вдоль поверхности.

Программа рассчитывает траекторию так, чтобы высота остаточного гребня между проходами не превышала заданного значения в микронах. Такой подход позволяет получать зеркальную гладкость металла без видимых следов от режущего инструмента.

Использование стратегии «зигзаг» сокращает время обработки, но может вызвать небольшую разницу в блеске соседних дорожек из-за смены типа фрезерования. Для самых ответственных деталей применяют движение «в одну сторону», которое гарантирует идеальную однородность шероховатости. Современные CAM-системы позволяют автоматически менять шаг подачи в зависимости от кривизны профиля.

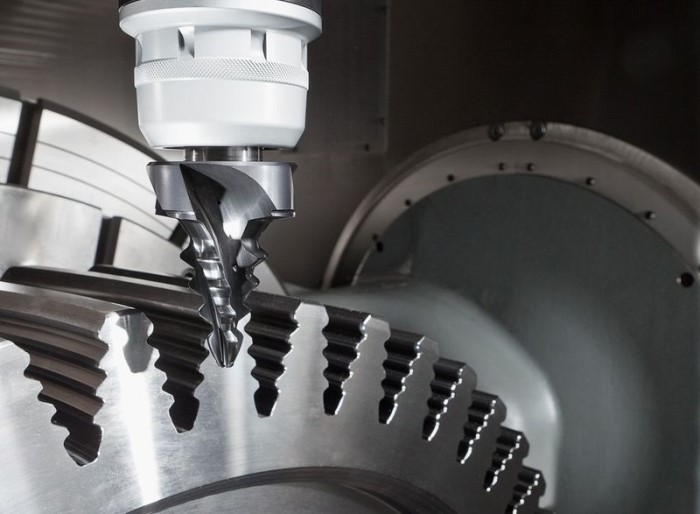

Инструмент со сложной геометрией торца позволяет обрабатывать фасонные поверхности с переменным наклоном за один технологический установ. Подобная оснастка сочетает в себе свойства сферической и радиусной фрезы, что расширяет зону ее эффективного контакта с металлом.

При движении по контуру такая фреза плавно огибает препятствия, обеспечивая высокую точность переходов между вогнутыми и выпуклыми сегментами. Метод значительно сокращает время на смену инструмента и уменьшает количество позиций в магазине станка. Жесткость усиленного хвостовика предотвращает отжатие кромки при силовом удалении припуска.

Применение фрез с переменным профилем востребовано при изготовлении лопаток турбин и винтов сложной конфигурации. Инструмент обеспечивает равномерный износ режущей части, так как нагрузка распределяется по всей длине криволинейного лезвия. Тщательная балансировка патрона исключает риск появления вибраций на высоких оборотах шпинделя. Использование инновационной оснастки повышает технологичность производства сложных корпусных деталей.

Обработка металлов с твердостью более 50 HRC требует применения метода высокоскоростного фрезерования мелкозернистыми твердосплавными фрезами. Процесс ведут при малых глубинах врезания, когда тепло концентрируется в стружке и не успевает изменить структуру заготовки. Для сопротивления интенсивному абразивному износу острая кромка инструмента должна иметь отрицательный передний угол.

Эта технология позволяет получать отверстия сложной формы: квадратные, звездчатые или овальные с зеркальной поверхностью стенок. Жесткость системы станка должна быть максимальной, чтобы не допустить сколов хрупкого режущего клина.

Охлаждение при работе с каленым металлом проводят сухим способом или с помощью масляного тумана для предотвращения термического удара. Использование водных эмульсий недопустимо, так как резкий перепад температур вызывает микротрещины на поверхности фрезы. Стружка при такой обработке выходит в виде раскаленной пыли, которую мгновенно удаляют из рабочей зоны мощной вытяжкой.

Инструмент с зауженной шейкой за режущей частью позволяет обрабатывать глубокие полости без риска столкновения хвостовика со стенками заготовки. Такая конструкция обеспечивает доступ к дну узких колодцев и формирование сложных радиусов на большой глубине.

Режущая кромка при этом имеет минимальную длину, что снижает радиальное усилие и предотвращает отжатие инструмента. Для компенсации сниженной жесткости длинного стебля используют оправки из тяжелых сплавов с демпфирующими вставками. Процесс ведут при постоянном контроле вибрационного фона для своевременного изменения режимов подачи.

Эффективное удаление стружки из глубоких зон обеспечивают через подачу сжатого воздуха или СОЖ под высоким давлением. Если отходы накопятся на дне кармана, произойдет их повторное перерезание, что приведет к поломке тонкой фрезы. Поверхность шейки часто полируют для снижения трения при случайном контакте со стенками детали. Настройка стратегии врезания по спирали облегчает процесс формирования контура в ограниченном пространстве.
