Фрезерные работы от одной детали

Процесс создания копии начинают с тщательного обмера уцелевших фрагментов заготовки с помощью микрометров и цифровых штангенциркулей. Если часть геометрии утрачена из-за поломки, инженеры восстанавливают недостающие элементы в графическом редакторе на основе стандартов и посадочных мест в механизме.

Когда образец имеет сложную пространственную форму, применяют метод трехмерного сканирования для получения облака точек. Полученную цифровую модель очищают от следов износа и задиров, которые металл накопил за время эксплуатации. После этого программу передают на станок для вытачивания нового изделия из цельной поковки или литого блока.

Точность такой репликации достигает сотых долей миллиметра, что гарантирует полную совместимость с ответным узлом. При изготовлении единственного экземпляра учитывают химический состав оригинала для подбора аналогичного сплава или более прочного заменителя. Фреза проходит по контуру, который максимально точно повторяет конструкторский замысел исходного производителя. Если деталь имеет внутренние каналы или скрытые полости, их параметры проверяют ультразвуковым методом.

Ручную обработку предпочитают тогда, когда геометрия изделия состоит из простых плоскостей, прямоугольных пазов или стандартных отверстий. В таких ситуациях время на написание и отладку программного кода для автоматики превышает длительность самой механической операции.

Мастер настраивает универсальное оборудование по лимбам и выполняет фрезеровку в реальном времени, опираясь на бумажный эскиз или устные указания. Метод исключает затраты на услуги программиста и использование дорогостоящего программного обеспечения. Гибкость ручного точения позволяет мгновенно вносить изменения в конструкцию прямо в процессе снятия стружки.

Универсальные станки также эффективны при доработке уже готовых стандартных изделий, в которых нужно просто прорезать шпоночный паз или снять фаску. Когда требуется выполнить один срез под углом или подрезать торец вала, механическая настройка упоров занимает всего несколько минут. Стоимость таких работ остается минимальной, так как станок потребляет меньше энергии и не требует сложной подготовки оснастки. Чистота поверхности при ручном управлении зависит от опыта фрезеровщика, но на исправном оборудовании она соответствует 8-му квалитету.

Поиск небольшого фрагмента специализированного сплава может стать препятствием для частных лиц и мелких мастерских, так как оптовые базы отпускают прокат только целыми штангами или листами. Крупные предприятия металлообработки имеют обширный склад деловых остатков, которые сохраняют после выполнения серийных проектов.

Когда поступает заказ на одну деталь, технолог подбирает подходящий по размеру и марке фрагмент из имеющихся запасов. Такой подход избавляет клиента от необходимости переплачивать за лишний вес металла и упрощает логистику. В наличии всегда есть наиболее востребованные марки стали, алюминия, латуни и бронзы в виде обрезков плит или кругляка.

Если проект требует применения редкого жаропрочного материала или титана, завод заказывает нужную заготовку у проверенных поставщиков с услугой резки в размер. В итоговую смету включают только фактический вес израсходованного металла и небольшую надбавку за подготовку материала. Перед началом фрезеровки каждый кусок проходит входной контроль для подтверждения соответствия химическому составу. Тщательный учет складских позиций позволяет запускать производство немедленно после утверждения чертежа.

Уникальные заготовки со сложной конфигурацией иногда трудно надежно закрепить в стандартных тисках или патронах без риска их повреждения. Чтобы обеспечить стабильное положение металла под фрезой, проектируют и изготавливают индивидуальные ложементы или прижимные плиты.

Даже для одного изделия такая подготовка необходима, так как малейшее смещение в процессе резания приведет к неисправимому браку. Временную оснастку делают из мягких металлов или текстолита, чтобы она не оставляла следов на чистовых поверхностях будущей детали. Такие приспособления гасят вибрации и позволяют вести обработку на оптимальных скоростях.

Стоимость разработки крепежа распределяют на цену единственной детали, что объясняет более высокие тарифы на штучные работы. Однако качественная фиксация исключает деформацию тонких стенок и гарантирует соосность всех отверстий. Когда деталь имеет криволинейное основание, оправка повторяет этот контур для создания плотного контакта по всей площади. После завершения работ приспособление утилизируют или отправляют на хранение для возможных повторных заказов в будущем.

Когда деталь поступает на производство со значительной выработкой или сколами, стандартные методы измерения не дают полной информации об исходных размерах. Технологи анализируют характер повреждений и находят сохранившиеся базовые плоскости, которые не контактировали с другими частями механизма.

На основе этих данных выстраивают геометрическую логику детали и определяют номинальные параметры с учетом допусков. Часто применяют метод сравнения с ответной частью узла, где будет работать новая запчасть. Когда вал имеет износ, размер шейки вычисляют по внутреннему диаметру подшипника или втулки.

Применение координатно-измерительных машин позволяет фиксировать отклонения формы в каждой точке и строить карту износа. В программном обеспечении выполняют операцию «сшивания» фрагментов, когда на основе радиусов и углов достраивают идеальную эвольвенту зуба или профиль кулачка. Такая аналитическая работа требует высокой квалификации и знания машиностроительных стандартов. Точный замер предотвращает изготовление детали, которая повторит ошибки старой изношенной заготовки.

Изготовление винтовых поверхностей с уникальным шагом или профилем требует применения метода резьбофрезерования на станках с ЧПУ. В отличие от стандартных метчиков, которые выпускают только под ГОСТ, одна универсальная фреза позволяет формировать любые витки за счет программного управления. Шпиндель совершает круговые движения с одновременным осевым перемещением, что создает идеальную спираль на поверхности металла.

Данная технология незаменима для восстановления импортного оборудования, где резьба может иметь дюймовые или дробные параметры. Процесс проходит без значительных крутящих моментов, поэтому риск поломки тонкой заготовки сводится к нулю.

Точность профиля резьбы контролируют на оптических проекторах или с помощью трех проволочек и микрометра. Когда нарезают внутреннюю резьбу в глухом отверстии, фрезерование позволяет формировать витки до самого дна без технологического недореза. Это важно для компактных гидравлических узлов, где каждый миллиметр длины имеет значение. Скорость вращения инструмента и подачу стола синхронизируют программно, исключая накопление погрешности шага на большой длине.

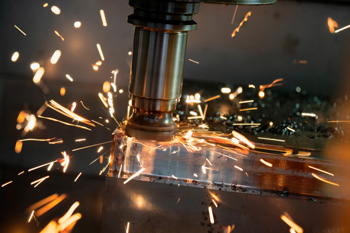

Фрезерование деталей с твердостью более 50 HRC требует использования инструмента из кубического нитрида бора или из керамики. Разовые работы по каленому металлу часто встречаются при ремонте штампов, пресс-форм или высокопрочных валов.

Инструмент должен обладать исключительной жаропрочностью, так как в зоне резания температура достигает +1000℃. Процесс ведут при малых глубинах врезания, когда тепло не уходит вглубь заготовки, а удаляется вместе с раскаленной пылевидной стружкой. Эта технология позволяет исправлять геометрию деталей после термической деформации в печи без потери их прочностных свойств.

Жесткость станка при работе с твердыми сплавами должна быть максимальной для исключения вибраций и выкрашивания хрупкой кромки фрезы. Часто применяют метод сухого фрезерования с обдувом сжатым воздухом для предотвращения термического шока у инструмента. Качество поверхности после такой обработки сопоставимо со шлифовкой, что убирает необходимость в дополнительных финишных операциях. Контроль износа пластин проводят после каждого прохода, так как твердый металл быстро стирает режущую грань.

Оцифровку начинают с построения точной векторной модели изделия в CAD-системе на основе предоставленного наброска. Инженер-конструктор переносит все размеры, радиусы и углы в цифровую среду, проверяя их на соответствие техническим нормам. Если в эскизе присутствуют неточности, специалист связывается с заказчиком для уточнения параметров сопрягаемых деталей.

Созданная 3D-модель служит основой для CAM-модуля, который рассчитывает траектории движения фрезы и выбирает последовательность смены инструментов. Подобная подготовка гарантирует, что станок выполнит именно те движения, которые необходимы для получения правильного контура.

Виртуальная симуляция процесса на мониторе позволяет увидеть будущую деталь до момента касания инструментом металла. На этом этапе находят возможные ошибки в логике обработки и оптимизируют пути шпинделя для сокращения времени работы. Когда программа проверена, ее транслируют в G-код, понятный конкретной модели станка. Для одной детали такой цикл подготовки занимает от 30 минут до нескольких часов в зависимости от сложности рельефа.

Приемка штучной продукции подразумевает стопроцентный замер всех геометрических параметров, которые указали в техническом задании. В отличие от серийного производства, где проверяют только выборку, здесь каждое отверстие и каждый уступ проходят через строгий метрологический контроль.

Для подтверждения точности размеров специалисты используют прецизионные нутромеры, резьбовые калибры и индикаторные стойки. Результаты измерений вносят в индивидуальный протокол качества, который выдают заказчику вместе с готовым изделием. Особое внимание уделяют проверке соосности и параллельности поверхностей, так как от них зависит работа всего механизма.

Шероховатость поверхности оценивают с помощью электронных профилометров в нескольких критических точках. Если деталь имеет сложную фасонную форму, контроль проводят на координатно-измерительной машине методом сканирования. Система сравнивает фактические координаты металла с цифровой моделью и выявляет отклонения в пределах нескольких микрометров.

Итоговая сумма в счете за одну деталь включает затраты на инженерную подготовку, наладку оборудования и непосредственное время резания. Работа технолога по изучению чертежей и написанию программы ЧПУ занимает значительную часть бюджета, так как этот труд оплачивают в полном объеме независимо от тиража. Наладка станка подразумевает установку тисков, выверку их положения индикатором и привязку всех инструментов в магазине.

Эти операции выполняют один раз для каждого нового проекта, поэтому при штучном выпуске они обходятся дороже. Также учитывают амортизацию оборудования и расход смазочно-охлаждающей жидкости в процессе работы.

Предприятия устанавливают порог минимальной стоимости, чтобы окупить время простоя станка при переходе с одного заказа на другой. Однако опытные подрядчики предлагают варианты оптимизации, например, использование стандартных заготовок или упрощение некоторых элементов дизайна. Заказчик оплачивает гарантию качества и возможность получения уникального изделия, которое невозможно найти в свободной продаже.

Услуги по доводке покупных деталей включают прорезку дополнительных канавок, расширение отверстий или изменение габаритных размеров. Часто заказчики приносят стандартные болты, втулки или фланцы, которые требуют адаптации под конкретный нестандартный механизм.

Процесс начинают с точной выверки детали на столе станка для обеспечения соосности новых элементов относительно существующих баз. Фреза снимает лишний металл, превращая массовое изделие в уникальный компонент по индивидуальному проекту. Подобный подход значительно дешевле и быстрее, чем изготовление всей заготовки «с нуля» из цельного проката.

При доработке учитывают наличие термической обработки или защитных покрытий на исходном металле. Если деталь хромирована или оцинкована, в местах свежего реза защиту восстанавливают химическим способом или окраской. Особое внимание уделяют жесткости зажима, чтобы не повредить уже готовые чистовые поверхности заготовки. Инструмент подбирают с учетом твердости материала, используя твердосплавные пластины для обработки закаленных слоев.

При выполнении разовых заказов технологи стремятся использовать универсальный набор фрез, который подходит для широкого спектра задач. Это позволяет избежать закупки дорогостоящей специализированной оснастки, стоимость которой могла бы превысить цену самой детали.

Предпочтение отдают монолитным твердосплавным фрезам со стандартными диаметрами, способным выполнять и черновую обдирку, и чистовую отделку. Выбор режимов резания делают более консервативным для обеспечения гарантированного результата без риска поломки инструмента. Такая тактика сохраняет бюджет проекта и обеспечивает стабильное качество обработки.

Если деталь требует формирования уникального профиля, мастер может выполнить заточку стандартного резца под нужную форму вручную. Для разовой операции такой подход экономически оправдан, так как изготовление фасонной фрезы на заводе заняло бы несколько недель. Охлаждение в этом случае подают через гибкие шланги, настраивая факел распыления индивидуально под каждый проход. После завершения работ инструмент проверяют на износ и возвращают в общую инструментальную кладовую.

Экстренное производство запчастей требует мгновенной реакции конструкторского отдела и выделения резервного времени на фрезерном участке. Когда на заводе происходит авария, простаивающее оборудование приносит огромные убытки, поэтому новую деталь изготавливают в течение нескольких часов.

Фрезеровщик работает по образцу сломанной части, часто без полноценных чертежей, выполняя обмеры и обработку параллельно. Скорость выпуска обеспечивают за счет использования мощных режимов резания и упрощения второстепенных поверхностей изделия. Главным критерием успеха становится восстановление работоспособности агрегата при сохранении всех посадочных размеров.

Для таких задач часто выбирают материалы, которые всегда есть в наличии на складе предприятия, даже если они превосходят оригинал по прочности. После завершения фрезеровки изделия могут проходить ускоренную термическую обработку в малогабаритных печах. Профессиональная организация рабочего процесса позволяет выдавать готовый продукт в день обращения клиента.
