Фрезерование наклонных поверхностей

Синусные тиски позволяют выставлять угол обработки с высокой точностью благодаря использованию эталонных концевых мер длины. Конструкция устройства включает основание и подвижную платформу, которые соединены через два прецизионных ролика.

Расстояние между осями этих роликов служит постоянной величиной — гипотенузой воображаемого прямоугольного треугольника. Под один из роликов подкладывают пакет стальных плиток нужной высоты, которая соответствует значению синуса требуемого угла. Этот метод исключает погрешности ручной разметки и обеспечивает установку детали с допуском до нескольких угловых секунд.

Применение таких тисков наиболее эффективно в инструментальных цехах при изготовлении калибров и точных шаблонов. Заготовку фиксируют между губками, после чего всю систему жестко крепят к столу станка через Т-образные пазы. Использование синусных механизмов позволяет обрабатывать наклонные плоскости стандартными торцевыми или концевыми фрезами.

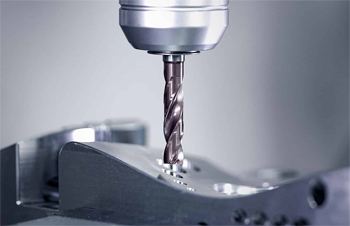

Поворотная бабка станка позволяет изменять ориентацию режущего инструмента в пространстве без перемещения самой заготовки. Шпиндель отклоняют от вертикали на заданный в чертеже угол по встроенной круговой шкале или цифровому индикатору. Это обеспечивает максимальную жесткость системы, так как деталь остается плотно прижатой к поверхности рабочего стола.

Метод позволяет обрабатывать длинные наклонные грани и глубокие скосы на массивных плитах, которые трудно закрепить под наклоном. Инструмент в таком положении сохраняет высокую режущую способность и эффективно отводит тепло из зоны контакта.

Использование наклонного шпинделя упрощает программирование станков с ЧПУ, так как траектория движения фрезы остается линейной. Когда бабку фиксируют в нужном положении, муфты и зажимы предотвращают ее смещение под действием сил резания. Система подачи охлаждающей жидкости при этом требует настройки для точного попадания эмульсии в точку реза. Регулярный контроль перпендикулярности осей после возврата головки в нулевое положение предотвращает накопление геометрических ошибок.

Угловые фрезы имеют коническую форму режущей части, что позволяет формировать наклонные поверхности без поворота шпинделя или заготовки. Одноугловой инструмент выбирают для нарезки фасок, острых кромок и прямых скосов с фиксированным градусом наклона.

Двуугловые фрезы имеют две симметричные или асимметричные режущие плоскости, поэтому они незаменимы при прорезке V-образных пазов и канавок. Геометрия зубьев такого инструмента обеспечивает чистое срезание металла при одновременном контакте двух сторон. Точность угла здесь полностью зависит от качества изготовления самой фрезы на заводе.

Для работы с такой оснасткой подбирают режимы резания с учетом изменения линейной скорости вдоль конуса инструмента. Вершина фрезы движется медленнее периферии, поэтому при неправильной настройке возможен перегрев или налипание металла на кончике. Угловые резцы устанавливают на стандартные оправки, обеспечивая высокую соосность и отсутствие биений. Охлаждение подают широким факелом для охвата всей длины режущей кромки.

Вибрации или дробление возникают из-за изменения вектора сил резания при входе фрезы в металл под углом. Для гашения колебаний заготовку крепят с использованием дополнительных опорных стоек и мощных прихватов.

Жесткость фиксации должна быть максимальной, так как боковые нагрузки стремятся сдвинуть деталь в сторону или сорвать ее с базы. Применение антивибрационных оправок со встроенными демпферами также значительно повышает стабильность процесса. Для плавного входа кромок в материал скорость подачи инструмента на начальном этапе врезания снижают на 30–50%.

Равномерное распределение припуска исключает резкие скачки давления на шпиндель станка. Когда работают с тонкими стенками, используют специальные подкладки, которые повторяют контур наклонной поверхности. Мастер постоянно следит за звуком процесса и состоянием стружки, чтобы своевременно обнаруживать резонанс. Использование фрез с неравномерным шагом зубьев прерывает гармонические колебания и улучшает чистоту поверхности.

Предварительная проверка положения заготовки исключает перекос наклонной плоскости относительно других конструктивных элементов детали. Индикатор часового типа закрепляют в шпинделе и проводят щупом по базовой грани или торцу закрепленного металла.

Любое отклонение стрелки указывает на необходимость корректировки положения тисков или наклона платформы. Допуск на непараллельность или неперпендикулярность выдерживают в пределах 0.01–0.02 мм на всю длину прохода. Подобная точность гарантирует правильную сборку механизмов и отсутствие щелей в стыках корпусов.

Процесс выверки повторяют после окончательной затяжки всех крепежных болтов, так как деталь может сместиться под действием прижимной силы. Чистота стола станка и подошвы приспособления влияет на достоверность измерений. Если под зажимом останется мелкая стружка, плоскость после фрезерования получится искаженной. Для контроля углов используют прецизионные угольники и угломеры с ценой деления 1 минута.

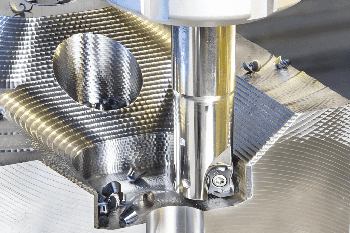

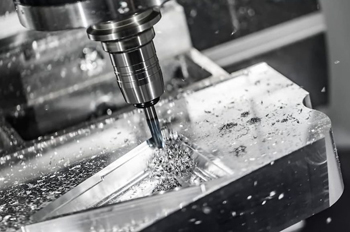

Метод послойного удаления металла позволяет получать наклонные поверхности на обычных вертикальных станках без поворотных устройств. Фреза совершает ряд параллельных проходов по координатам X и Y, каждый раз опускаясь по оси Z на заданный шаг. В результате на заготовке формируется ступенчатый рельеф, который приближенно повторяет требуемый угол наклона.

Эту технологию часто выбирают для черновой обдирки массивных заготовок перед финишным шлифованием. Программа ЧПУ автоматически рассчитывает координаты каждого «шага» для минимизации припуска на последующую отделку.

Высота ступенек определяет итоговую шероховатость и время на чистовую обработку детали. Чем меньше шаг смещения, тем точнее контур соответствует чертежу, но время работы станка при этом возрастает. Последовательное выполнение переходов исключает перегрев металла и обеспечивает стабильный отвод стружки из зоны резания. Для сглаживания неровностей на финальном этапе используют фрезы со сферическим торцом или радиусные пластины.

Обработка крупных фасок шириной более 10 мм требует высокой мощности шпинделя и применения торцевых фрез с наклонным расположением пластин. Инструмент устанавливают так, чтобы режущие кромки проходили строго вдоль линии будущего скоса.

Большая площадь контакта вызывает значительные силы сопротивления, поэтому подачу стола делают максимально плавной. Использование многогранных пластин с износостойким покрытием позволяет работать на высоких скоростях без риска прижогов. Для исключения увода инструмента глубина резания за один проход ограничивается жесткостью системы.

Настройка углов наклона головы станка обеспечивает идеальную плоскостность широкого среза. Когда деталь имеет большую протяженность, в процессе длительной работы следят за отсутствием температурных деформаций станины. Для смазки боковых граней инструмента охлаждающую эмульсию подают непрерывным потоком.

Для проверки готовой наклонной поверхности деталь устанавливают на синусную линейку и замеряют отклонение верхней грани от горизонтали. Линейка опирается на два прецизионных ролика, под один из которых подкладывают блок концевых мер.

Высоту блока рассчитывают по формуле исходя из проектного угла и расстояния между центрами опор прибора. Если поверхность фрезерована верно, стрелка индикатора при перемещении вдоль детали остается неподвижной. Этот метод контроля считается эталонным в машиностроении и позволяет выявлять ошибки в сотые доли градуса.

Перед замером поверхность металла тщательно очищают от масла и микроскопических заусенцев. Любая неровность на краях скоса исказит результат проверки и приведет к ложному заключению о качестве. Для обнаружения возможной скрученности или конусности измерения проводят в нескольких сечениях по ширине детали. Если обнаруживают отклонение, в настройки станка вносят правки для финишного прохода.

Нержавейка отличается высокой вязкостью и склонностью к мгновенному упрочнению при нагреве в зоне резания. Когда выполняют наклонную обработку, тонкая кромка фрезы испытывает повышенные нагрузки из-за асимметричного входа в металл.

Для предотвращения наклепа используют только острые резцы с полированной передней гранью и положительной геометрией. Подачу инструмента поддерживают на постоянном уровне без остановок, так как любая пауза вызовет рост твердости поверхности. Охлаждение должно быть максимально интенсивным.

При фрезеровании скосов на нержавеющих деталях часто возникает налипание металла на зубья инструмента. Подобный нарост портит чистоту отделки и может привести к поломке фрезы при выходе из материала. Чтобы избежать данной проблемы, применяют СОЖ с высоким содержанием противозадирных присадок. Скорость вращения шпинделя устанавливают на 20% ниже стандартных значений для сталей общего назначения.

Делительная головка позволяет поворачивать деталь вокруг горизонтальной оси на любой заданный угол с высокой точностью. Устройство оснащают лимбами и дисками с отверстиями, которые обеспечивают дискретность деления до минут и секунд.

Такая оснастка незаменима при фрезеровании граней на валах, а также при создании шестигранников и наклонных пазов на цилиндрических заготовках. Заготовку крепят в патроне головки или в центрах, что гарантирует соосность всех обрабатываемых поверхностей. Жесткая фиксация шпинделя приспособления исключает поворот детали под действием мощных сил резания.

Применение головки позволяет выполнять комплексную обработку изделия за один установ на столе станка. Последовательный поворот и фрезерование сторон обеспечивают идеальную симметрию и точность взаимного расположения плоскостей. Когда требуется наклон оси детали в вертикальной плоскости, используют головки с функцией наклона корпуса. При серийном выпуске продукции оборудование поддерживает стабильность координат на протяжении всей смены.

Врезание инструмента в наклонную грань под острым углом сопровождается неравномерной нагрузкой на разные стороны зубьев фрезы. Одна часть кромки уже снимает массивный слой металла, а вторая еще движется в воздухе, что провоцирует радиальные рывки.

Скорость подачи в момент входа снижают до минимальных значений для предотвращения выкрашивания хрупкого твердого сплава. Когда фреза полностью погружается в материал, темп перемещения стола плавно доводят до номинального рабочего значения. Подобная тактика сохраняет ресурс подшипников шпинделя и обеспечивает гладкость начального участка скоса.

Подачу на зуб выбирают исходя из жесткости зажимного приспособления и мощности привода станка. Для вязких материалов подачу увеличивают для обеспечения эффективного дробления стружки и отвода тепла. При чистовой отделке наклонных поверхностей используют малые подачи для достижения зеркальной поверхности Ra 0.8. Фрезеровщик контролирует процесс по цвету отходящей крошки, исключая появление синих оттенков перегрева.
