Фрезеровка отверстий в металле

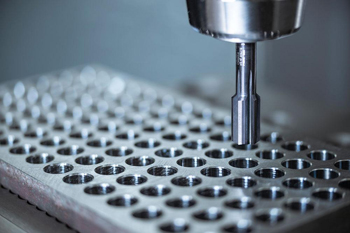

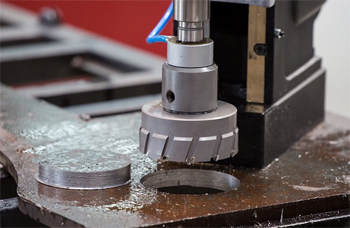

Фрезерование по круговой траектории позволяет получать полости любого нестандартного размера при наличии всего одного инструмента в шпинделе. Когда требуется создать отверстие диаметром 52.5 мм, обычное сверло такого размера найти трудно, а его стоимость очень высока.

Концевая фреза меньшего диаметра перемещается по спирали и постепенно расширяет канал до нужных границ. Этот метод исключает необходимость хранения на складе сотен сверл разного калибра под каждую задачу. Оборудование обеспечивает высокую гибкость производства, так как один инструмент справляется с целым диапазоном размеров.

Система ЧПУ контролирует итоговый диаметр с точностью до 0.01 мм через коррекцию радиуса в программе. Если инструмент немного износился, в таблицу вносят правку и следующий проход возвращает размер в допуск. При сверлении такая оперативная корректировка невозможна без полной замены оснастки. Твердосплавные фрезы работают на высоких скоростях, что сокращает время цикла при обработке вязких сплавов. Один проход фрезы заменяет собой последовательное использование центровки, сверла и зенкера.

Создание отверстий с углами требует использования концевых фрез малого диаметра и многоосевого перемещения рабочего стола. Инструмент движется по контуру квадрата или шестигранника, формируя вертикальные стенки за несколько последовательных проходов по глубине.

Главная проблема заключается в невозможности получить абсолютно острый внутренний угол, так как фреза всегда оставляет радиус. Этот радиус равен половине диаметра используемого инструмента. Чтобы минимизировать эффект, на финишном этапе применяют фрезы диаметром 1-2 мм. Если проект требует строгого угла 90 градусов, в углах делают дополнительные технологические выборки.

Жесткость станка исключает увод инструмента при резкой смене направления движения в углах фигуры. Для обработки глубоких многогранных полостей используют специальные стратегии, которые предотвращают поломку тонкого резца. Такие отверстия необходимы для установки фиксаторов, осей и специфического крепежа в деталях машин.

Линейное врезание подразумевает одновременное движение инструмента по осям X, Y и Z, когда фреза плавно погружается в металл по наклонной траектории. Этот способ исключает резкие удары при входе в заготовку, которые часто ломают хрупкие режущие кромки.

Инструмент заходит в материал по касательной, что значительно снижает осевую нагрузку на шпиндель оборудования. Метод позволяет начинать обработку отверстия или кармана в сплошном массиве стали без предварительного сверления пилотного канала. Стружка при наклонном врезании имеет малую толщину и легко покидает зону резания.

Угол наклона траектории выбирают в пределах от 1 до 5 градусов в зависимости от материала и возможностей фрезы. Программа ЧПУ рассчитывает путь так, чтобы инструмент совершал зигзагообразные или спиральные движения до достижения нужной отметки дна. Постоянный контакт лезвий с заготовкой стабилизирует тепловой баланс и предотвращает перегрев кромок.

Для получения конуса используют метод круговой интерполяции с одновременным изменением радиуса движения фрезы по мере ее углубления. Программа ЧПУ синхронизирует три оси координат, заставляя инструмент двигаться по спирали, которая сужается или расширяется к дну.

Такая методика позволяет формировать посадочные места под конусы Морзе или фасонные клапаны без применения специальных конических сверл. Точность угла наклона стенки зависит от качества математического расчета траектории в CAM-системе. Поверхность металла приобретает высокую чистоту за счет постоянного контакта острой кромки с материалом.

При финишной обработке конуса устанавливают минимальный шаг по вертикали для исключения видимых ступенек на стенках. Использование сферических фрез позволяет получать очень плавные переходы и зеркальный блеск. Контроль износа инструмента обеспечивает стабильность размеров во всей партии деталей. Охлаждение подают непосредственно в зону резания, так как при глубоком фрезеровании конуса теплоотвод затруднен.

При фрезеровании диаметр инструмента всегда меньше диаметра получаемого отверстия, поэтому в канале остается свободное пространство для циркуляции воздуха и СОЖ. Стружка не зажимается между телом инструмента и стенками заготовки, что исключает появление глубоких царапин и задиров. Металлическая крошка имеет форму мелких сегментов, которые легко выбрасываются наружу под действием центробежной силы. При сверлении же отходы должны подниматься по узким спиральным канавкам, что часто ведет к заторам и поломке сверла.

Фрезерный метод обеспечивает чистоту рабочего пространства на протяжении всего цикла обработки. Обильный поток охлаждающей жидкости под давлением вымывает частицы металла даже из глубоких закрытых полостей. Когда используют подачу эмульсии через шпиндель, жидкость бьет прямо в точку контакта, мгновенно унося тепло и опилки. Подобный режим работы предотвращает повторное перерезание стружки зубьями фрезы, что значительно увеличивает ресурс оснастки.

Обработка сверхтвердых металлов требует применения метода высокоскоростного фрезерования монолитными твердосплавными фрезами с керамическим покрытием. Процесс ведут при малых глубинах врезания, когда тепло концентрируется в тонкой стружке и не успевает уйти в тело заготовки. Для защиты режущей кромки от выкрашивания при контакте с каленым слоем инструмент должен иметь отрицательный передний угол.

Технология позволяет исправлять геометрию отверстий после термической деформации в печи без потери прочностных свойств. Результат фрезеровки по твердому сплаву часто заменяет операцию шлифования.

Жесткость станка и отсутствие люфтов в шпинделе играют решающую роль в предотвращении сколов хрупкого инструмента. Охлаждение проводят масляным туманом или сжатым воздухом, так как резкий температурный перепад от водяной эмульсии может вызвать микротрещины на фрезе. Стружка при такой обработке выходит в виде раскаленной пыли, которую необходимо мгновенно удалять из рабочей зоны вытяжкой.

Для замера фактических размеров используют прецизионные нутромеры или измерительные щупы, которые подключают к системе ЧПУ станка. Щуп заходит в полость и фиксирует координаты стенок в нескольких точках, после чего компьютер вычисляет реальный диаметр.

Если программа обнаруживает отклонение из-за износа фрезы или температурного расширения, она автоматически вносит правку в финишный проход. Подобный контроль в режиме реального времени исключает появление неисправимого брака в серийном производстве. Выверка станка перед началом работ гарантирует соосность отверстий на больших дистанциях.

При обработке глубоких каналов учитывают возможное отжатие длинной фрезы от центральной оси. Для компенсации этого эффекта применяют стратегии многократных проходов с постепенным увеличением диаметра. Индикаторные головки позволяют проверить прямолинейность стенок и отсутствие конусности после завершения операции. Чистота поверхности контролируется профилометром.

Сферический инструмент позволяет формировать плавные радиусные заходы и сложные воронки на торце детали за один технологический переход. В отличие от обычных зенковок одна сферическая фреза создает скругления любого радиуса через программное управление траекторией.

Плавный вход в отверстие необходим для качественной установки уплотнительных колец и предотвращения повреждения резиновых манжет при сборке. Поверхность после такой обработки имеет зеркальный блеск и не требует ручной доводки.

Программа ЧПУ задает движение шпинделя по сложной дуге, обеспечивая равномерный съем металла по всему периметру. Охлаждение масляным туманом предотвращает налипание микрочастиц на вершину сферы, что важно для сохранения точности профиля. Балансировка сферической оснастки исключает вибрации, которые могут испортить декоративный вид изделия. Качественная 3D-обработка входа востребована при производстве медицинских инструментов и деталей гидравлики.

Обработка полых заготовок с малой толщиной перегородки требует снижения радиальных сил резания и использования высоких скоростей вращения. Чтобы стенка не прогибалась под действием фрезы, применяют специальные стратегии с минимальным шагом врезания по горизонтали. Инструмент должен быть идеально острым, чтобы он чисто срезал слой металла, а не давил на него.

В некоторых случаях внутреннюю полость детали заполняют технологическими составами или воском для повышения жесткости конструкции. Такая мера эффективно гасит резонансные вибрации и предотвращает появление дроблений на зеркальной поверхности.

Силу прижима в тисках настраивают на умеренный уровень для исключения деформации корпуса детали в процессе фиксации. Подбор режимов подачи гарантирует сохранение идеальной формы окружности без образования овальности. Качественное исполнение работ на тонкостенных деталях востребовано в приборостроении и электронике.

Изготовление внутренних кольцевых канавок требует применения Т-образных фрез или специальных грибковых резцов на станках с ЧПУ. Инструмент заходит в предварительно сделанное отверстие и смещается по радиусу до достижения нужной глубины паза. Затем шпиндель совершает круговое движение, прорезая канавку строго заданного профиля по всему диаметру полости.

Точность ширины и расположения такого паза критична для надежной фиксации подшипников и осей в узлах машин. Оборудование поддерживает высокую жесткость шпинделя для исключения вибраций тонкой шейки инструмента.

Стружка при нарезке канавок удаляется сложнее, так как она зажата между инструментом и дном паза. Для очистки зоны резания используют мощные струи СОЖ, которые направляют через центральные каналы в державке фрезы. Контроль размеров проводят с помощью специальных микрометрических нутромеров или шаблонов. Зачистка краев канавки от заусенцев обязательна, так как острые остатки металла могут привести к заклиниванию кольца.

Плунжерный метод, или сверлильное фрезерование, заключается в подаче инструмента вдоль его оси Z для быстрого удаления основного объема металла. Фреза последовательно погружается в заготовку, делая ряд перекрывающихся вертикальных проколов по всей площади будущего отверстия.

Такой подход направляет основные силы резания вдоль шпинделя станка, где жесткость системы максимальна. Это позволяет снимать огромные слои металла без риска возникновения радиальных вибраций и изгиба инструмента. Эффективность удаления стружки возрастает, так как она выбрасывается вертикально вверх по винтовым канавкам.

Технологию выбирают для обработки массивных поковок и литья, где обычное боковое фрезерование вызывает сильное дробление из-за больших вылетов. После завершения чернового «выгрызания» металла на поверхности остаются небольшие ступеньки, которые убирают финишными проходами. Скорость осевого врезания может быть очень высокой, что значительно ускоряет подготовительный этап.
