Фрезерная гравировка металла

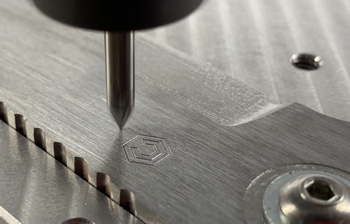

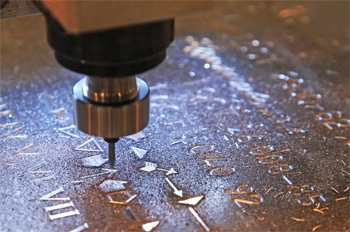

Инструмент для механической обработки делят на несколько типов по форме режущей части. Фреза обладает цилиндрической формой и несколькими лезвиями по периметру. Она эффективно удаляет большие объемы металла при выборке глубокого фона. Гравер же представляет собой конус с одной острой гранью. Его выбирают для прорисовки тонких линий и мелких символов. Твердосплавный состав основы позволяет инструменту работать с нержавеющей сталью без быстрой потери остроты.

Угол заточки гравера варьируется от 10 до 90°. Острый кончик создает линии шириной 0.1 мм. Широкие конусы используют для снятия фасок и создания объемных букв. Цилиндрические фрезы имеют диаметр от 0.5 до 10 мм. Количество зубьев влияет на чистоту поверхности. Для цветных металлов выбирают однозаходные модели, которые обеспечивают быстрый вывод стружки и исключают перегрев зоны контакта.

Срок службы качественной фрезы достигает 50 часов непрерывного резания. После этого кромка требует переточки или замены. Регулярная проверка биения шпинделя сохраняет инструмент от преждевременного разрушения.

Смазочно-охлаждающая жидкость предотвращает налипание вязкого металла на лезвия. При фрезеровке алюминия или меди стружка быстро забивает канавки инструмента, что ведет к мгновенному перегреву и поломке дорогой фрезы.

Подача состава под давлением смывает отходы из зоны реза. Жидкость образует тонкую пленку. Она снижает трение в 3 раза. Поверхность приобретает зеркальный блеск без дополнительной полировки.

Температура в точке контакта при сухом резе достигает +600°C. Это меняет свойства сплава и вызывает деформацию тонких стенок заготовки. Постоянный поток эмульсии стабилизирует тепловой режим в пределах +40–60°C. Оборудование работает тише и без рывков. Система масляного тумана экономно расходует состав и не заливает рабочий стол. На 1 л чистого концентрата добавляют 20 л дистиллированной воды.

Чистота эмульсии напрямую влияет на срок службы насоса. Мелкая металлическая пыль в растворе работает как абразив. Она изнашивает направляющие станка и подшипники шпинделя. Фильтры тонкой очистки улавливают частицы размером более 10 мкм.

Создание объемного изображения начинается с построения цифровой модели в CAD-программе. Алгоритм делит объект на сотни горизонтальных слоев. Фреза совершает последовательные проходы по каждой плоскости с заданным шагом. Для черновой обработки выбирают крупные насадки диаметром 3–6 мм, которые быстро снимают основной массив металла.

Чистовой этап требует применения граверов со сферическим кончиком. Малый радиус скругления 0.1–0.5 мм позволяет прорисовать мельчайшие детали мышц или лепестков. Шаг смещения инструмента не превышает 10% от диаметра фрезы. Это убирает эффект ступенек и делает поверхность гладкой.

Лимит высоты рельефа на фрезерных станках составляет обычно от 2 до 20 мм. Для получения глубоких форм используют удлиненные патроны. Жесткость крепления заготовки исключает смещение при смене фрез. Финальный результат часто не требует ручной доводки штихелями.

Механическая гравировка стали требует высокой жесткости станка и мощного шпинделя. Углеродистые стали марок Ст3 или Ст45 легко поддаются обработке фрезами из быстрорежущей стали. Но для долгой работы выбирают твердосплавные пластины с титановым напылением. Такое покрытие повышает износостойкость кромки в 4 раза.

Закаленные заготовки с твердостью более 40 HRC фрезеруют в щадящем режиме. Глубина одного прохода не превышает 0.05 мм. Это исключает сколы на хрупком инструменте. Обороты шпинделя снижают до 2000–3000 в минуту для предотвращения пережога. Сталь в месте реза должна оставаться светлой. Появление синих или черных цветов побежалости указывает на тупой инструмент или неправильный режим.

Фрезерная технология позволяет гравировать надписи на деталях машин после термической обработки. Это гарантирует точность размеров и отсутствие деформаций. Процесс идет медленнее в 2 раза по сравнению с мягкой латунью, но глубина и четкость букв превосходят лазерную маркировку.

Современные фрезерные центры обеспечивают точность позиционирования в пределах 0.01 мм. Погрешность при повторных проходах составляет не более 5 мкм. Такие параметры позволяют изготавливать точные клише для тиснения и пресс-формы.

Шероховатость поверхности после чистовой фрезеровки достигает значений Ra 0.8. Это соответствует высокому классу чистоты. Инструмент срезает тончайшую стружку и не оставляет рваных краев. На точность влияют биение патрона и износ подшипников шпинделя. Отклонение оси вращения более чем на 0.02 мм ведет к браку мелких элементов.

Для сверхточных работ в помещении поддерживают стабильную температуру 20°C. Температурное расширение станины может вызвать уход размера на 0.05 мм при нагреве. Массивные основания из чугуна гасят вибрации при скоростном резании. Это важно при гравировке на ювелирных изделиях и часовых деталях.

Вакуумный стол - надежный способ фиксации листового металла. Насос создает разрежение под заготовкой и плотно прижимает ее к резиновому уплотнителю, что исключает прогиб листа при давлении фрезы. Метод позволяет обрабатывать всю площадь детали без переустановок прижимов. Вакуум удерживает даже тонкую фольгу толщиной 0.1 мм. Поверхность остается идеально ровной на протяжении всего цикла гравировки.

Механические прижимы используют для фиксации массивных плит и брусков. Болты затягивают заготовку в Т-образных пазах стола. Важно располагать крепления вне зоны движения шпинделя. Это предотвращает аварии. Недостаток способа - слепые зоны под прижимами. Для их обработки деталь приходится переставлять и заново привязывать координаты.

Двусторонний скотч или специальный воск применяют для мелких ювелирных деталей. Клеевой слой надежно фиксирует бронзу или серебро на ровной подложке. После гравировки деталь снимают при легком нагреве или промывке в растворителе. Это защищает мягкий металл от вмятин.

Основной причиной поломки граверов диаметром до 0.5 мм является осевое биение. Даже минимальное отклонение в 0.01 мм создает огромные нагрузки на хрупкий кончик. Инструмент испытывает циклические удары о металл вместо плавного резания. Твердый сплав обладает высокой хрупкостью и не прощает вибраций. Для работы с микрофрезами используют высокооборотистые шпиндели со скоростью до 60 000 оборотов в минуту.

Неправильный выбор подачи также ведет к разрушению лезвий. Если каретка движется слишком быстро, фреза не успевает срезать слой и ломается под давлением. Слишком медленное перемещение вызывает трение без реза, металл нагревается и налипает на инструмент. Это увеличивает сопротивление и приводит к скручиванию хвостовика.

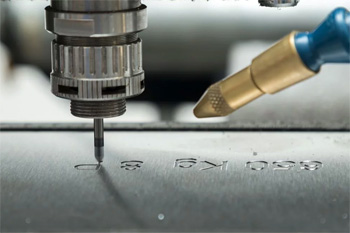

Скопление стружки в глубоком пазу блокирует выход новых отходов. Инструмент начинает заминать металл, что вызывает мгновенный затор. Поток сжатого воздуха или жидкости должен постоянно выдувать стружку из зоны контакта. Технологи рекомендуют делать паузы для очистки при глубине гравировки более 1 диаметра фрезы.

Латунь относится к категории легкообрабатываемых металлов. Она дает сыпучую стружку и почти не липнет к инструменту. Для гравировки латунных табличек устанавливают скорость вращения шпинделя 15-25 тыс. оборотов в минуту. Высокие обороты обеспечивают чистый срез и исключают появление заусенцев. При этом подачу выбирают в диапазоне 800–1500 мм в минуту, что позволяет быстро выполнять заказы без перегрева материала.

Перегрев латуни вызывает потемнение краев паза. Медь в составе сплава окисляется и приобретает коричневый оттенок. Для сохранения золотистого блеска применяют воздушное охлаждение. Воздух сдувает мелкие частицы и забирает избыточное тепло. Твердосплавный гравер с углом 60° создает на латуни яркие блестящие грани.

При работе с вязкими марками латуни параметры снижают. Обороты падают до 10 тысяч, а подача - до 500 мм в минуту. Это предотвращает зализывание рельефа.

Механическая гравировка оставляет острые кромки на границах рисунка. При работе со сталью или жестким дюралюминием эти края могут царапать кожу. Для удаления заусенцев применяют ручное снятие фасок или галтовку. Вращающиеся щетки из нейлона с абразивом деликатно скругляют углы без повреждения основного узора. После этой процедуры металл становится безопасным и приятным на ощупь.

Если заготовка проходила стадию фрезеровки с маслом, ее обязательно обезжиривают. Остатки смазки мешают процессу последующей лакировки или чернения. Ванна с ультразвуком вымывает частицы эмульсии из глубоких углублений и пазов. После сушки поверхность готова к нанесению декоративных покрытий.

Иногда гравировку оставляют в первозданном виде для подчеркивания ручного характера работы. Следы от фрезы создают уникальный микрорельеф, который красиво играет на свету.

Для обработки цилиндрических заготовок фрезерный станок оснащают поворотной головкой. Деталь зажимают в трехкулачковом патроне. Он вращает ее на заданный угол. Шпиндель перемещается только вдоль оси вращения и по высоте. Программное обеспечение пересчитывает плоский макет в круговые координаты.

Синхронизация вращения и движения каретки обеспечивает отсутствие швов на рисунке. Линии орнамента плавно переходят с одной стороны на другую без искажений. Важно точно выставить центр заготовки относительно оси шпинделя. Отклонение на 0.1 мм приведет к изменению глубины гравировки на разных сторонах трубы. Для длинных валов используют заднюю бабку, которая исключает прогиб металла под давлением фрезы.

Поворотная ось позволяет выполнять гравировку не только снаружи, но и внутри широких колец. Специальные Г-образные насадки или длинные тонкие граверы достают до внутренних стенок. Технология востребована при изготовлении обручальных колец и промышленных втулок с маркировкой.

Накопление стружки на направляющих ведет к преждевременному износу подшипников. Острые частицы попадают под ролики и царапают поверхность рельсов. Это вызывает люфты и снижает точность гравировки в 3–5 раз. Для защиты узлов используют гофрозащиту и скребки, очищающие пути при каждом движении. Но уборка рабочей зоны пылесосом обязательна.

Мелкая алюминиевая или магниевая пыль может быть взрывоопасна при большой концентрации. Системы аспирации улавливают отходы сразу в месте их образования. Мощная вытяжка забирает до 95 % стружки в специальный бункер. Использование защитных экранов на шпинделе предотвращает разлет осколков вокруг оборудования.

Стружка забивает фильтры насоса. Давление в системе падает. Это ведет к перегреву фрезы. В поддоне станка устанавливают магнитные ловители и сетчатые корзины. Они задерживают основной объем металла до его попадания в трубопровод.
