Фрезеровка на вертикально-фрезерных станках

Консольные модели имеют подвижный узел — колено, который перемещает рабочий стол вместе с заготовкой по вертикальной оси Z. Такая компоновка характерна для классических советских агрегатов серии 6Р12, где базовая точность зависит от состояния направляющих этой массивной детали. Механизм позволяет быстро настраивать высоту рабочей зоны для мелких и средних изделий, но под весом тяжелых отливок консоль может незначительно прогибаться.

Фрезеровка на этих машинах требует внимания к распределению массы заготовки, чтобы избежать перекосов и вибраций при глубоких проходах. Оборудование такого типа остается популярным в ремонтных цехах благодаря простоте ручного управления и надежности узлов.

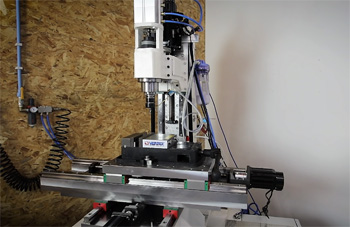

Бесконсольные станки отличаются тем, что шпиндельная бабка сама движется вверх и вниз по колонне, а стол перемещается только в горизонтальной плоскости. Подобная конструкция обеспечивает максимальную жесткость и позволяет обрабатывать заготовки весом более 1 т без потери геометрической точности. Массивная станина поглощает удары при силовом резании, поэтому качество поверхности металла получается выше на 20%. Эту схему используют для скоростной обработки плит и массивных корпусов.

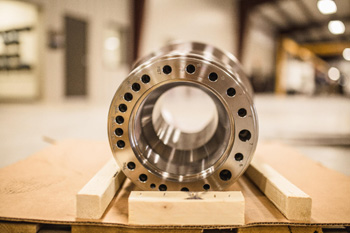

Процесс расточки на вертикально-фрезерном оборудовании выполняют при помощи специальных расточных головок, которые вставляют в конус шпинделя. Инструмент позволяет регулировать вылет резца с точностью до 0.005 мм через микроскопический винт на корпусе.

Сначала делают пробный проход на небольшом участке металла, после чего замеряют фактический диаметр нутромером. Если размер отличается от чертежа, положение резца корректируют прямо в патроне станка. Расточка на фрезере обеспечивает строгую перпендикулярность оси канала относительно базовой плоскости стола. Поверхность стенки приобретает зеркальный блеск и лишается следов от винтовых канавок обычного сверла.

Оборудование с ЧПУ автоматизирует этот этап через циклы круговой интерполяции концевой фрезой малого диаметра. Компьютер управляет движением шпинделя по сложной траектории, плавно расширяя отверстие до нужных параметров. Точность расположения центров при этом достигает нескольких микрометров, что полезно для посадочных мест под подшипники.

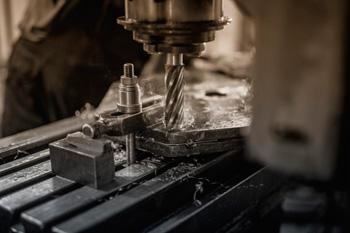

Фиксация заготовки определяет точность будущей детали и безопасность всего производственного цикла. Самым распространенным приспособлением остаются станочные тиски с ручным или гидравлическим приводом, которые устанавливают в Т-образные пазы стола. Для обработки плоских плит большой площади выбирают систему прихватов и упоров, которые прижимают металл непосредственно к зеркалу станка.

Качественный прижим исключает смещение заготовки под действием осевых сил резания, которые у вертикального фрезера направлены сверху вниз. Чистота опорных поверхностей влияет на параллельность граней, поэтому под основание заготовки часто кладут прецизионные параллельки.

Магнитные и вакуумные плиты используют для тонкостенных изделий или деталей со сложным контуром, где обычные зажимы могут оставить вмятины. Магнитная оснастка надежно держит ферромагнитные сплавы, обеспечивая доступ фрезы к пяти сторонам объекта одновременно. Вакуумный стол незаменим при раскрое алюминиевых листов и пластика, так как он гасит вибрации по всей плоскости контакта. Когда обрабатывают асимметричные отливки, применяют универсальные сборные приспособления из набора стандартных элементов.

Поворотная шпиндельная бабка расширяет технологические возможности оборудования, позволяя выполнять фрезерование под углами до 45° и более. Мастер ослабляет крепежные гайки и разворачивает голову станка по круговой шкале в нужную позицию. Такая функция дает возможность обрабатывать наклонные плоскости и косые пазы без использования специальных синусных тисков.

Когда головку фиксируют в промежуточном положении, станок может сверлить отверстия, оси которых не перпендикулярны плоскости стола. Подобная гибкость настройки незаменима при изготовлении сложных пресс-форм и деталей со ступенчатым рельефом. Соосность инструмента и заготовки при повороте сохраняется за счет жесткости направляющих шпинделя.

Применение наклонной головки позволяет обрабатывать крупногабаритные заготовки, которые невозможно закрепить под углом из-за их веса. Шпиндель подводят к боковым граням изделия, формируя фаски и уступы за один технологический установ. В современных станках с ЧПУ поворот головки осуществляет автоматика через программные коды, что обеспечивает точность деления до угловых секунд.

Чугун имеет хрупкую структуру и при резании образует мелкую абразивную пыль вместо обычной винтовой стружки. При попадании на смазанные поверхности станины эта взвесь превращается в плотную пасту, которая быстро стирает металл направляющих. Для защиты оборудования применяют телескопические кожухи и гофрированные чехлы, которые полностью изолируют подвижные узлы.

Фрезерование чугуна часто проводят сухим способом, потому что эмульсия связывает пыль и мешает ее эффективному удалению из рабочей зоны. Мощные системы аспирации и промышленные пылесосы забирают мелкую фракцию прямо от места контакта фрезы с заготовкой. Очистка стола после каждой операции предотвращает появление задиров под приспособлениями.

Для повышения ресурса инструмента выбирают твердосплавные пластины с высокой стойкостью к ударным нагрузкам. Чугунное литье часто содержит твердые включения и раковины, которые вызывают вибрации при врезании зубьев фрезы. Подачу инструмента настраивают на умеренный уровень для обеспечения стабильного теплоотвода через массивную стружку. Когда обрабатывают высокопрочные марки чугуна, скорость резания устанавливают в пределах 80-120 м/мин. После завершения прохода деталь обдувают сжатым воздухом для удаления остатков графита из пор металла.

Обработка глубоких закрытых полостей на вертикальном станке осложняется трудным выводом стружки и риском поломки длинного инструмента. Когда фреза погружается вглубь металла, отходы резания начинают скапливаться на дне, вызывая повторное перерезание металлической крошки. Подобный процесс ведет к мгновенному перегреву инструмента и потере чистоты стенок из-за задиров.

Для решения задачи применяют подачу охлаждающей жидкости под высоким давлением через внутренние каналы в шпинделе и фрезе. Мощная струя выбивает опилки наружу, обеспечивая стабильную работу режущих кромок. Для плавного распределения нагрузки программа ЧПУ задает стратегии врезания по спирали или наклонным линиям.

Выбор фрезы для глубоких карманов основывают на соотношении длины рабочей части к диаметру хвостовика. Используют инструменты с зауженной шейкой и усиленной сердцевиной для предотвращения отжатия инструмента от оси. Радиальные силы при глубоком фрезеровании стремятся увести фрезу в сторону, что портит геометрию углов. Чтобы исключить вибрации, применяют антивибрационные оправки со встроенными демпферами из тяжелых сплавов. На чистовых этапах подачу снижают до минимума, если необходим зеркальный блеск на дне полости.

Возникновение автоколебаний при использовании инструмента с большим вылетом портит шероховатость поверхности и ломает хрупкие лезвия. Для гашения резонанса на вертикальных станках применяют фрезы с неравномерным шагом зубьев или переменным углом наклона спирали. Такая геометрия прерывает гармонические колебания металла и стабилизирует процесс резания.

Жесткость системы повышают через использование укороченных патронов и надежную фиксацию шпиндельной гильзы. Скорость вращения подбирают так, чтобы избежать совпадения с собственными частотами оборудования. Балансировка всего набора оснастки исключает биение на высоких оборотах.

Применение специальных термопатронов или гидравлических зажимов обеспечивает идеальную соосность фрезы и шпинделя. Если вибрация сохраняется, глубину резания уменьшают при одновременном увеличении подачи на зуб, чтобы в зоне контакта появился “натяг”. Подобный прием заставляет инструмент резать металл более уверенно без микроскопических отскоков. Для обработки труднодоступных мест выбирают оправки из вольфрамового сплава, которые обладают высокой плотностью и демпфирующими свойствами.

Частоту вращения определяют исходя из допустимой линейной скорости резания для конкретного материала и диаметра фрезы. Для мягких металлов типа алюминия или латуни устанавливают высокие обороты, до 10000 в минуту, чтобы обеспечить чистый срез. Высокая скорость предотвращает налипание вязкого металла на кромки и способствует быстрому отводу тепла со стружкой.

При работе со сталью 45 или легированными марками частоту снижают до 1000-2000 оборотов для сохранения твердости инструмента. Когда обрабатывают закаленные заготовки, шпиндель вращают медленно, обеспечивая плавное и уверенное врезание пластин в твердый слой.

Оператор или технолог использует справочные таблицы, где учитывают материал режущей части — быстрорежущую сталь или твердый сплав. Применение современного инструмента с покрытиями из нитрида титана-алюминия позволяет увеличивать обороты на 40% без риска оплавления граней. На станках с ЧПУ в зависимости от текущего диаметра обработки выбирают функцию автоматического расчета скорости.

Цельный инструмент из карбида вольфрама обладает исключительной жесткостью и износостойкостью при высоких температурах. В отличие от фрез со сменными пластинами монолитные модели имеют идеальную балансировку и минимальное радиальное биение.

Такие характеристики позволяют работать на сверхвысоких скоростях вращения и получать зеркальную поверхность металла. Режущие кромки этих фрез имеют очень острый радиус скругления, что критично для чистовой отделки мелких пазов и отверстий. Оснастка сохраняет форму в течение многих часов интенсивного точения нержавеющей стали или титана.

Использование монолитного инструмента позволяет выполнять высокоскоростную обработку (HSM) с малыми глубинами врезания и огромными подачами. Тепло в таком режиме не успевает уйти в деталь, а полностью удаляется вместе с отлетающей крошкой. Это сохраняет исходную структуру сплава и предотвращает термические деформации тонких перегородок. Современные покрытия делают такие фрезы универсальными для работы с металлами твердостью до 60 HRC.

Эффективный отвод отходов обеспечивают через наклонные поверхности станины и мощные шнековые или ленточные конвейеры. Стружка падает в поддон под действием силы тяжести и потока охлаждающей жидкости, после чего транспортируется в накопительный бункер. В закрытых кабинах станков с ЧПУ устанавливают форсунки для смыва мелкой крошки со стола и из труднодоступных углов. Чистота рабочей зоны предотвращает повторное попадание металла под фрезу и исключает повреждение готовых поверхностей.

Для длинной ленточной стружки используют специальные измельчители, которые ломают отходы на мелкие сегменты для удобства перевозки. Магнитные сепараторы в системе фильтрации СОЖ отделяют стальную пудру от эмульсии, сохраняя чистоту насосного узла. Организация уборки отходов повышает культуру производства и предотвращает остановки линии из-за переполнения поддонов, а регулярный вывоз лома позволяет предприятию получать дополнительную прибыль от вторичной переработки сырья.

Эти стандарты хвостовиков оправок имеют одинаковый угол уклона 7:24, но различаются геометрией фланца и формой пазов под автоматический сменщик. Конус BT40 — международный стандарт JIS, который отличается симметричным расположением шпоночных канавок. Его конструкция обеспечивает лучшую балансировку на высоких оборотах шпинделя и снижает уровень вибраций.

Стандарт CAT40 имеет асимметричный фланец, что позволяет устанавливать оправку в шпиндель только в одном строго определенном положении. Это упрощает ориентацию инструмента при использовании сложных угловых головок или расточных систем.

Выбор типа конуса зависит от страны производства станка и установленной системы автоматической смены инструмента. Использование неподходящей оправки приведет к поломке манипулятора или заклиниванию патрона внутри шпинделя. Для повышения жесткости на современных центрах применяют систему контакта по двум плоскостям (Double Contact), которая задействует и торец шпинделя. Качественная фиксация инструмента гарантирует передачу максимального крутящего момента при силовой обдирке стальных заготовок.
