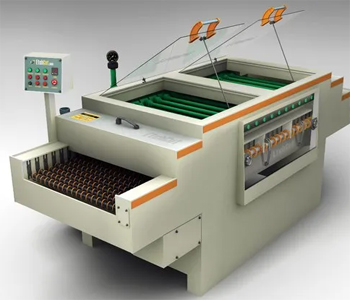

Химические гравировальные машины

Основной материал для производства емкостей — листовой полипропилен толщиной 10–20 мм. Этот полимер обладает исключительной стойкостью к воздействию кислот и щелочей, потому что он не вступает в реакцию с большинством травильных растворов даже при нагреве до +80℃.

Стыки листов соединяют методом экструзионной сварки, которая обеспечивает полную герметичность шва и предотвращает протечку агрессивных жидкостей на пол цеха. Внутреннее пространство ванны может иметь футеровку из фторопласта, когда технология требует использования особо активных смесей на основе плавиковой кислоты. Конструкция часто включает ребра жесткости из стального профиля, и их заключают в герметичные пластиковые чехлы для защиты от коррозии.

Внешний корпус оборудования снабжают регулируемыми опорами, чтобы обеспечить строгую горизонтальность зеркала раствора при установке на неровное основание. Для массового производства выбирают керамические емкости, которые имеют неограниченный срок службы и выдерживают контакт с любыми окислителями. Форма дна обычно выполняется с наклоном в сторону сливного патрубка, что гарантирует полный отвод отработанной среды при замене состава.

ТЭНы для нагрева химических составов изготавливают из специальных материалов, которые не боятся прямого контакта с кислотной средой. Наиболее надежными считаются погружные элементы в оболочке из фторопласта или кварцевого стекла, потому что они инертны к большинству известных реагентов. Нагревательный узел находится внутри защитной трубки, он передает тепло раствору через стенку без риска возникновения короткого замыкания.

Системы терморегулирования комплектуют датчиками температуры в титановом или пластиковом корпусе, которые постоянно передают данные на цифровой контроллер. Мощность оборудования подбирают из расчета 1–3 кВт на каждые 100 л жидкости, чтобы обеспечить быстрый выход на рабочий режим после включения установки.

Блок управления монтируют в отдельном шкафу с высокой степенью защиты от паров влаги и агрессивных газов. Автоматика плавно меняет интенсивность нагрева, когда температура приближается к заданному значению, и это исключает локальный перегрев или закипание среды. В профессиональных линиях используют проточные нагреватели, которые встраивают непосредственно в систему циркуляции жидкости перед подачей на форсунки. Это гарантирует одинаковую температуру во всем объеме рабочей камеры.

Распылительные наконечники производят из поливинилиденфторида или поливинилхлорида, которые выдерживают длительное воздействие азотной и серной кислот. Конструкция форсунки обеспечивает формирование плоского или конусного факела распыла под давлением от 1 до 4 бар.

Инструмент располагают на специальных коллекторных трубках таким образом, чтобы зоны орошения перекрывали друг друга для равномерного смачивания всей поверхности заготовки. Быстросъемные байонетные крепления позволяют демонтировать насадку для очистки за несколько секунд без использования специальных инструментов. Правильный выбор геометрии сопла исключает появление непротравленных участков на металле.

Внутреннее сечение канала делают максимально гладким, чтобы предотвратить оседание солей и закупорку выходного отверстия при работе с насыщенными растворами. Количество форсунок в одной камере может достигать 50–100 штук, и их распределяют по верхнему и нижнему контурам для одновременной обработки листа с двух сторон. Коллекторы часто снабжают механизмом осцилляции, который совершает возвратно-поступательные движения поперек хода конвейера. Это устраняет полосность обработки и гарантирует чистоту вытравленного рельефа.

Система аэрации включает в себя воздушный компрессор и сеть трубок с мельчайшими отверстиями, которые располагают на дне ванны. Воздух проходит сквозь толщу раствора и создает интенсивное перемешивание слоев, что необходимо для выравнивания концентрации химических веществ. Пузырьки газа насыщают среду кислородом, потому что этот процесс ускоряет окисление металла и делает травление более эффективным.

Постоянное движение жидкости предотвращает оседание шлама на дно емкости и помогает поддерживать чистоту реактива в зоне контакта с деталью. Мелкая дисперсия воздуха также способствует отводу тепла из зоны реакции, что исключает неконтролируемый саморазогрев состава при обработке больших площадей.

Для распределения потока применяют диффузоры из пористого пластика или керамики, которые создают равномерное облако пузырьков по всей площади ванны. Регулятор расхода воздуха позволяет менять интенсивность барботажа в зависимости от сложности рисунка и требуемой глубины гравировки. Мощные системы аэрации сокращают время цикла в 2 раза по сравнению со статичным погружением, потому что свежие порции реагента быстрее поступают к поверхности заготовки.

Экспонирующая камера содержит мощный источник ультрафиолетового излучения и вакуумную систему для плотного прижима фотошаблона к металлу. Чаще всего применяют газоразрядные лампы или светодиодные матрицы с длиной волны 365–405 нм. Металлическую пластину с нанесенным фоторезистом помещают на рабочий стол, который накрывают эластичной пленкой.

Вакуумный насос откачивает воздух из рабочего пространства, что гарантирует отсутствие зазоров между шаблоном и светочувствительным слоем. Идеальный контакт важен для получения четких границ изображения, потому что даже минимальная прослойка воздуха вызывает дифракцию света и размытие контуров рисунка.

Цифровой таймер управляет временем засветки с точностью до 1 секунды, что позволяет строго соблюдать технологический регламент полимеризации слоя. Охлаждение ламп обеспечивают встроенные вентиляторы, которые предотвращают тепловую деформацию фотошаблона при длительной работе оборудования. Оптическая система может включать параболические отражатели, которые направляют лучи строго перпендикулярно поверхности стола для исключения боковой подпрессовки.

Устройство для нанесения сухого пленочного фоторезиста состоит из системы подающих валов и нагревательного блока. Валы изготавливают из термостойкого силикона, который обеспечивает равномерное давление по всей ширине металлической заготовки.

Скорость перемещения пластины составляет от 0.5 до 3 м/мин, этот параметр настраивают через панель управления в зависимости от толщины металла. Встроенные нагреватели поддерживают температуру валов в пределах +100–120℃, что необходимо для активации адгезионного слоя пленки. Давление прижима регулируют с помощью пружинных или пневматических механизмов, чтобы исключить образование пузырьков воздуха под слоем резиста.

Ширина рабочего поля современных ламинаторов достигает 600 мм, и это позволяет обрабатывать крупногабаритные листы в серийном производстве. Конструкция часто включает держатели для рулонов пленки с системой автоматического натяжения, которая предотвращает появление складок при подаче. На входе устанавливают антистатические щетки и липкие валики для очистки поверхности металла от пыли, так как любая соринка станет причиной брака при травлении.

Блок очистки травильного раствора включает в себя химически стойкий насос и корпус фильтра из усиленного полипропилена. Жидкость постоянно циркулирует через сменные картриджи из полипропиленовой нити или гофрированного пластика с порогом очистки от 5 до 50 мкм. Такая фильтрация удаляет из состава мелкую взвесь и продукты распада металла, которые могут забивать распылительные форсунки.

На корпусе монтируют манометры для контроля давления на входе и выходе, потому что значительная разница показаний сигнализирует о критическом загрязнении фильтрующего элемента. Прозрачный стакан фильтра позволяет визуально оценивать состояние среды и своевременно проводить техническое обслуживание узла.

Для удаления ионов металлов и восстановления активности раствора применяют специальные угольные фильтры или системы сорбции. Они задерживают продукты химической реакции и позволяют использовать одну порцию химии в 3–4 раза дольше по сравнению с установками без очистки. Все уплотнительные прокладки производят из витона или этиленпропиленового каучука, которые не разбухают при контакте с агрессивными веществами.

Вытяжная система представляет собой сеть герметичных коробов и бортовых отсосов, которые располагают по всему периметру травильной ванны. Корпуса воздуховодов изготавливают из поливинилхлорида или полиэтилена низкого давления, потому что эти материалы не разрушаются под воздействием паров кислот. Мощный радиальный вентилятор создает разрежение в рабочей зоне, и это предотвращает распространение ядовитых газов за пределы оборудования.

Для очистки выбрасываемого воздуха используют скрубберы мокрого типа, в которых газовый поток проходит через завесу нейтрализующего раствора. На выходе устанавливают каплеуловители, которые возвращают конденсат обратно в систему для минимизации потерь химических веществ.

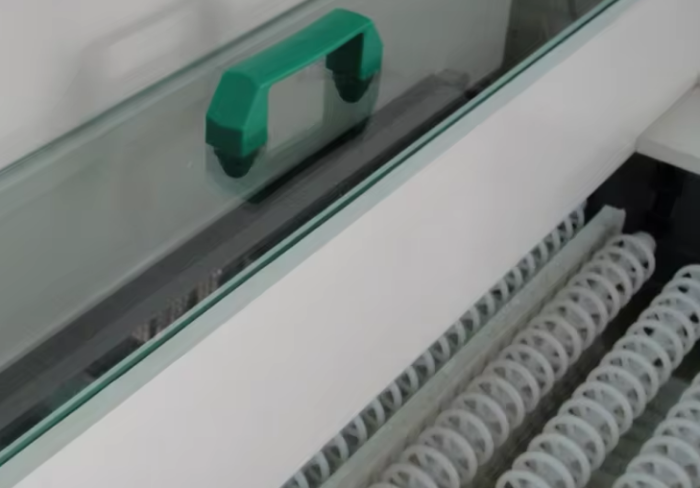

Скорость воздушного потока в щелевых отсосах должна составлять не менее 5–10 м/с для надежного улавливания всех летучих продуктов реакции. Широкие смотровые окна из прозрачного пластика снабжают уплотнителями, которые исключают подсос воздуха из цеха при закрытых крышках. Внутренняя поверхность вентиляционных каналов имеет гладкое покрытие для снижения аэродинамического сопротивления и предотвращения образования солевых отложений.

Корпус ультразвуковой установки производят из нержавеющей стали марки AISI 316, которая обладает повышенной стойкостью к питтинговой коррозии в агрессивных средах. На дне или боковых стенках емкости фиксируют пьезокерамические излучатели, которые генерируют волны частотой от 25 до 80 кГц.

Энергия ультразвука создает в жидкости миллионы микроскопических пузырьков, и они лопаются при контакте с деталью, эффективно удаляя остатки фоторезиста и шлама. Этот процесс называют кавитацией, и он позволяет очищать самые узкие каналы и глухие отверстия, куда не проникают щетки или струи воды. Встроенные нагреватели поддерживают температуру моющего раствора в пределах +40–60℃ для ускорения процесса растворения органических загрязнений.

Генератор ультразвука снабжают защитой от перегрузок и системой автоматической подстройки частоты под разный объем загрузки. Цифровая панель позволяет задавать время обработки от 1 до 99 минут и контролировать текущие параметры процесса. Для размещения деталей используют сетчатые корзины из нержавеющей проволоки, которые не экранируют акустические волны. Наличие функции дегазации позволяет быстро удалить растворенный воздух из свежей порции воды, что значительно повышает эффективность кавитации.

Автоматические узлы дозирования состоят из высокоточных перистальтических насосов и набора датчиков для анализа состава раствора в режиме реального времени. Контроллер постоянно измеряет показатель pH и электропроводность среды, чтобы определить степень истощения травильной смеси. Когда концентрация активных веществ падает ниже установленной нормы, система подает команду на включение насоса.

Малый объем добавок поступает в ванну через гибкие трубки из фторкаучука, которые не разрушаются под действием концентрированных кислот. Такой подход гарантирует стабильную скорость травления на протяжении всего срока службы раствора и исключает необходимость ручного приготовления сложных смесей.

Резервуары для хранения расходных материалов снабжают датчиками уровня и световой сигнализацией для своевременного пополнения запасов. Герметичная конструкция насосов исключает риск утечки или испарения агрессивных жидкостей внутри корпуса станка. Шаговые двигатели позволяют дозировать компоненты с точностью до 0.1 мл, что важно для поддержания баланса в многокомпонентных электролитах. Система управления ведет учет расхода каждого реагента и выдает отчеты о затратах на конкретную партию продукции.

Вращающийся барабан центрифуги изготавливают из кислотостойкого пластика или нержавеющей стали с обильной перфорацией по всей площади. Электродвигатель через ременную передачу разгоняет ротор до скорости 1000–3000 об/мин, создавая мощную центробежную силу. Влага и остатки промывочной воды сбрасываются с поверхности деталей и стекают в приемный поддон для последующей утилизации.

Наличие ТЭНов и вентилятора в верхней крышке позволяет подавать внутрь горячий воздух, что значительно ускоряет испарение капель из труднодоступных мест. Массивная рама на виброопорах гасит колебания, которые возникают при неравномерной загрузке мелких заготовок в корзину.

Защитная блокировка крышки исключает запуск двигателя при открытом люке и мгновенно останавливает вращение при попытке нарушения доступа. Электронный тормоз сокращает время выбега ротора до нескольких секунд, что повышает общую производительность оборудования. Внутренние поверхности камеры имеют гладкое покрытие, которое препятствует накоплению загрязнений и облегчает ежедневную санитарную обработку.

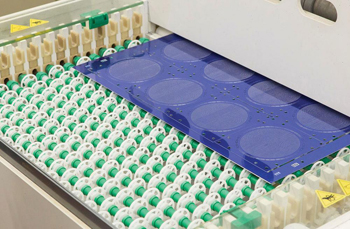

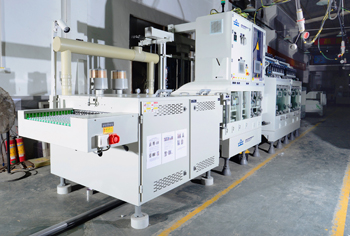

Транспортная система автоматической линии состоит из набора вращающихся валов или сетчатого полотна, которые перемещают заготовки через все рабочие модули. Ролики производят из кислотостойких полимеров со специальным рифлением для надежного сцепления с влажной поверхностью металла.

Привод осуществляется через общую цепную передачу или индивидуальные мотор-редукторы, которые закрыты герметичными кожухами. Скорость конвейера регулируют в широком диапазоне, что позволяет точно выставлять время пребывания деталей в зоне травления и промывки. Наличие боковых направляющих исключает смещение пластин и их столкновение со стенками камер при движении по длинному пути.

Между рабочими секциями устанавливают отжимные валки, которые удаляют излишки раствора с поверхности заготовок для предотвращения переноса химии в чистую воду. Датчики положения фиксируют прохождение каждой детали и включают подачу реагентов только при наличии металла в зоне форсунок. Использование модульной конструкции позволяет легко менять конфигурацию линии, добавляя или убирая блоки в зависимости от текущих задач производства. Все металлические части рамы, которые находятся в агрессивной зоне, защищают толстым слоем порошковой краски или полимерной мастики.
