Ручные граверы по металлу

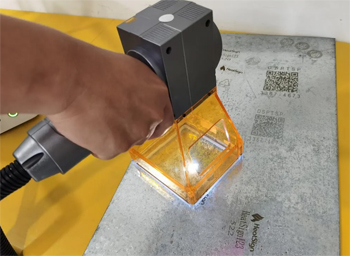

Ручные волоконные установки чаще всего имеют номинальный показатель от 20 до 50 Вт. Этот параметр определяет глубину проникновения луча в структуру металла и общую скорость выполнения графических задач. Для создания контрастной маркировки на стальных поверхностях достаточно мощности 20 Вт, но для глубокой резки или работы с медью выбирают более производительные модели.

В конструкции предусмотрена система воздушного охлаждения, которая предотвращает перегрев диодного модуля при длительном включении. Внутренние компоненты защищены герметичным корпусом, чтобы мелкая пыль не попадала на оптические элементы и не снижала качество фокусировки. Высокий КПД современных излучателей позволяет минимизировать габариты инструмента без потери рабочих характеристик.

Компактные маркеры на базе твердотельных лазеров потребляют около 150-300 Вт из электросети, потому что часть энергии уходит на обеспечение работы контроллера и системы сканирования. На корпусе обычно располагаются кнопки управления мощностью, которые позволяют плавно менять интенсивность излучения в зависимости от типа сплава. При работе с алюминием интенсивность повышают, так как материал обладает высокой теплопроводностью и быстро отводит энергию из зоны воздействия.

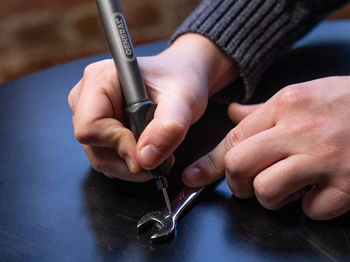

Срок службы алмазного наконечника напрямую зависит от твердости обрабатываемого сплава и интенсивности прикладываемого давления. При работе по закаленной стали или титану игла сохраняет остроту в течение 30-50 часов непрерывного использования. Если обработке подвергают более мягкие материалы вроде латуни или алюминия, ресурс инструмента увеличивается до 150 часов.

Синтетический алмаз обладает высокой теплостойкостью, поэтому режущая кромка не деформируется при локальном нагреве в зоне контакта. Постепенное затупление граней приводит к ухудшению чистоты линии, что требует своевременной замены расходного материала. Качественные иглы имеют стальной хвостовик с надежной фиксацией кристалла методом вакуумно-диффузионной пайки.

Для продления срока эксплуатации наконечника рекомендуют избегать ударных нагрузок на твердых включениях внутри металла. Алмазное напыление или цельный кристалл крайне чувствительны к боковым вибрациям, которые вызывают выкрашивание острия. Контроль состояния заточки проводят под микроскопом или сильной лупой после каждого масштабного цикла работ. Геометрия иглы с углом заточки 60-90° обеспечивает оптимальный баланс между прочностью вершины и возможностью прорисовки мельчайших деталей.

Стабильная работа пневматического инструмента требует подачи сжатого воздуха под давлением от 4 до 7 бар. Производительность компрессора на входе должна составлять не менее 150-200 л/мин, чтобы компенсировать потери в магистралях и обеспечить запас хода поршня.

Для профессиональных нужд выбирают безмасляные модели, которые исключают попадание капель смазки во внутренний механизм гравера и на поверхность металла. Объем ресивера подбирают в пределах 24-50 л, так как это снижает частоту включения двигателя и выравнивает пульсации воздушного потока. В схему обязательно включают блок подготовки воздуха, который состоит из фильтра-влагоотделителя и регулятора давления с точным манометром.

Если влага попадет внутрь пневматического привода, начнется коррозия прецизионных деталей и работа бойка станет нестабильной. Шланг для подключения должен иметь внутренний диаметр 6-8 мм и выдерживать пиковые нагрузки без раздувания стенок. Длину магистрали ограничивают 5-10 м, потому что на большем расстоянии происходит существенное падение давления. Для защиты оборудования применяют автоматические системы слива конденсата из бака компрессора.

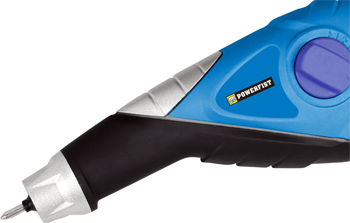

Электрические граверы роторного типа обеспечивают частоту вращения шпинделя в диапазоне от 5000 до 35000 об/мин. Для грубой обработки металла и удаления излишков материала применяют низкие обороты, которые предотвращают перегрев режущей кромки борфрезы. Тонкая финишная гравировка и полировка требуют перехода на максимальные режимы, чтобы достичь зеркального блеска и отсутствия заусенцев.

Встроенный электронный стабилизатор поддерживает заданную скорость даже при увеличении нагрузки на рабочий наконечник. Современные цифровые блоки управления позволяют выставлять обороты с точностью до 100 единиц, что важно при работе с хрупкими или вязкими сплавами.

Внутренняя конструкция двигателя включает в себя высокоскоростные подшипники с минимальным радиальным биением. При достижении порога 30000 об/мин возникают центробежные силы, поэтому балансировка ротора и патрона имеет ключевое значение для качества реза. Высокие обороты создают интенсивный поток воздуха для охлаждения обмоток мотора, что позволяет инструменту работать без перерывов длительное время. В профессиональных моделях часто используют бесколлекторные двигатели, которые обладают меньшим уровнем шума и отсутствием вибрации на предельных скоростях.

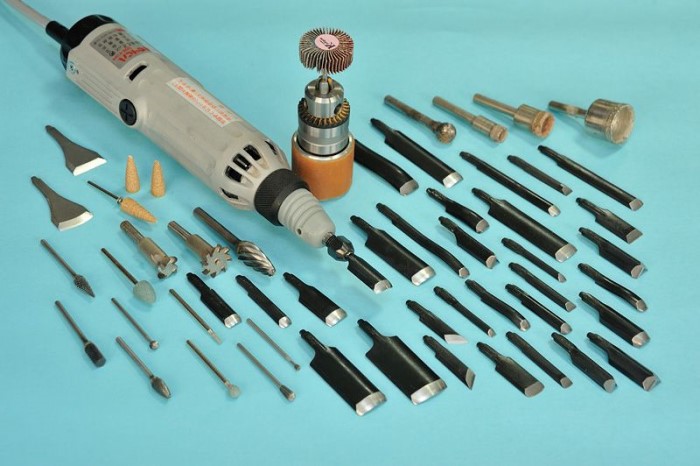

Цанга представляет собой пружинящую втулку с несколькими прорезями, которая фиксирует хвостовик насадки в шпинделе гравера. Самым распространенным стандартом для ручного электроинструмента является размер 3.2 мм, который соответствует большинству универсальных буров и сверл. В ювелирном деле чаще применяют цанги диаметром 2.35 мм, так как этот формат обеспечивает более высокую точность центровки мелкого инструмента.

Существуют также промежуточные варианты 0.8, 1.6 и 2.4 мм для специализированных задач по микрообработке. Материалом для изготовления качественных зажимов служит закаленная пружинная сталь, которая сохраняет эластичность после множества циклов фиксации.

Трехлепестковые и четырехлепестковые конструкции обеспечивают разную степень охвата цилиндрической поверхности хвостовика. Чем больше прорезей имеет цанга, тем равномернее распределяется усилие зажима и тем ниже вероятность перекоса насадки. При затягивании гайки лепестки плотно прижимаются к металлу, что полностью исключает проскальзывание инструмента при высоких осевых нагрузках. Наличие грязи или металлической пыли внутри зажима приводит к потере соосности и к возникновению биения, поэтому полость шпинделя регулярно очищают сжатым воздухом.

Гибкий вал передает крутящий момент от стационарного двигателя к легкой ручке, что значительно снижает нагрузку на кисть при длительной работе. Внутри защитной оболочки находится многожильный стальной трос, который способен вращаться с высокой скоростью при различных изгибах. Длина такого приспособления обычно составляет 90-110 см, и этого вполне хватает для комфортного перемещения вдоль крупной заготовки.

Использование вала позволяет вынести массивный электромотор за пределы рабочей зоны, что улучшает обзор и точность движений. Рукоятка на конце троса имеет меньший диаметр по сравнению с корпусом гравера, поэтому ее удобно держать подобно обычному карандашу.

Внутренний сердечник требует периодической смазки специальными составами на основе лития или графита для уменьшения трения и нагрева. При эксплуатации важно избегать крутых заломов с радиусом менее 10-15 см, так как это вызывает преждевременный износ троса и потерю мощности. Концы вала оснащают специальными муфтами для надежного соединения со шпинделем привода и наконечником. Некоторые модели имеют подшипники с обеих сторон, которые гасят вибрации и обеспечивают плавный ход инструмента.

Для производства корпусов современных ручных граверов применяют ударопрочный ABS-пластик или облегченные алюминиевые сплавы. Пластиковые оболочки обладают хорошими диэлектрическими свойствами и эффективно гасят мелкие вибрации двигателя. В зонах захвата часто располагают прорезиненные вставки, которые предотвращают соскальзывание руки и обеспечивают комфортный хват.

Профессиональные пневматические и некоторые электрические модели имеют цельнометаллический корпус из авиационного алюминия или магниевого сплава. Такие материалы отлично отводят избыточное тепло от внутренних узлов и выдерживают серьезные механические воздействия при падении инструмента.

Внутреннее пространство корпуса проектируют с учетом оптимальной циркуляции воздушных потоков для охлаждения обмоток. Наличие вентиляционных отверстий в передней и задней частях устройства позволяет поддерживать рабочую температуру в пределах нормы. Металлические корпуса часто проходят процедуру анодирования, которая создает на поверхности прочную защитную пленку и препятствует окислению. Вес изделия стараются удерживать в пределах 400-800 г, чтобы исключить быструю утомляемость при выполнении сложных орнаментов.

Встроенная светодиодная подсветка обеспечивает направленный поток света мощностью 200-500 люмен непосредственно в точку контакта инструмента с металлом. Это позволяет четко видеть контуры нанесенного карандашом эскиза даже при работе в условиях слабой общей освещенности.

Светодиоды располагают по кругу вокруг шпинделя или в виде отдельных точечных элементов на передней панели корпуса. Белый холодный свет с температурой около 5000-6000K не искажает цвета и делает тени более резкими, что облегчает контроль глубины реза. Наличие автономного освещения исключает необходимость использования громоздких настольных ламп, которые могут мешать движениям руки.

Энергопотребление LED-элементов минимально, поэтому их включение практически не влияет на заряд аккумулятора в беспроводных моделях. В некоторых устройствах предусматривают регулировку яркости или возможность полного отключения лампы при работе с блестящими поверхностями. Рассеиватели из поликарбоната защищают диоды от попадания раскаленной стружки и случайных ударов. При гравировке на полированных металлах подсветка помогает вовремя заметить блики и скорректировать угол наклона инструмента.

Электронный модуль защиты постоянно отслеживает потребляемый ток и температуру обмоток двигателя во время выполнения операций. Если давление на насадку становится чрезмерным и обороты начинают резко падать, автоматика мгновенно ограничивает подачу энергии. Это предотвращает оплавление изоляции и выход из строя дорогостоящих компонентов электромотора.

В случае критического перегрева датчик полностью разрывает цепь, и повторный запуск становится возможным только после остывания устройства. Световая индикация на корпусе часто информирует о приближении к опасным значениям нагрузки, что позволяет вовремя снизить интенсивность воздействия.

В пневматических моделях функцию защиты выполняет предохранительный клапан, который сбрасывает избыточное давление воздуха. Механическая муфта сцепления в некоторых роторных граверах может отключать передачу крутящего момента при заклинивании фрезы в металле. Такие технические решения существенно продлевают ресурс оборудования и повышают безопасность труда. Микропроцессорное управление обеспечивает плавный возврат к рабочим параметрам после устранения причины блокировки шпинделя.

Показатель вибрационной нагрузки для ручного гравировального инструмента не должен превышать 2.5-3.0 м/с². Низкий уровень колебаний обеспечивает высокую точность линий и предотвращает развитие профессиональных заболеваний при регулярном использовании оборудования.

В конструкцию шпинделя устанавливают прецизионные подшипники качения, которые минимизируют радиальное и осевое биение рабочего вала. Для дополнительного гашения вибраций применяют эластичные муфты между валом двигателя и патроном. Правильная балансировка вращающихся деталей позволяет работать инструментом в течение нескольких часов без ощущения онемения в кистях.

Пневматические ударные модели создают более интенсивную вибрацию из-за возвратно-поступательного движения бойка. В таких аппаратах используют внутренние демпфирующие пружины и мягкие накладки на корпусе для защиты рук. Пользователи могут самостоятельно снизить негативное воздействие, если будут регулярно проверять соосность насадок и своевременно заменять изношенные цанги. Избыточная вибрация часто свидетельствует о повреждении подшипников или нарушении геометрии хвостовика борфрезы.

Оптическая система ручного лазера включает фокусирующую линзу с определенным фокусным расстоянием, которое обычно составляет 100-250 мм. Этот параметр определяет размер рабочего поля и плотность энергии в пятне контакта луча с поверхностью металла.

Линзы изготавливают из высококачественного кварцевого стекла или селенида цинка с нанесением многослойного просветляющего покрытия. Защитный слой минимизирует отражение фотонов и предотвращает нагрев самой оптики во время генерации излучения. Диаметр линзы подбирают в соответствии с апертурой выходного отверстия сканирующей головки для исключения потерь мощности на краях.

Точность фокусировки напрямую влияет на ширину гравируемой линии, которая может составлять всего 0.01-0.05 мм. В конструкции предусматривают возможность быстрой очистки линзы от продуктов испарения металла, которые могут оседать на поверхности в виде темного налета. Наличие системы ручной или автоматической подстройки фокуса позволяет работать с деталями разной высоты без потери качества изображения. При повреждении или сильном загрязнении оптического элемента качество гравировки резко падает, что требует замены детали.

Современные портативные граверы оснащают литий-ионными аккумуляторными батареями емкостью от 1.5 до 4.0 Ач. Рабочее напряжение таких элементов составляет 12-18 В, что обеспечивает достаточную мощность для обработки нержавеющей стали и цветных металлов. Одного заряда хватает на 40-90 минут интенсивной работы в зависимости от установленной скорости вращения и плотности материала.

Встроенные контроллеры защищают ячейки от глубокого разряда и перезаряда, что гарантирует сохранение емкости на протяжении 500-800 циклов. На корпусе обычно располагают светодиодный индикатор, который показывает текущий уровень энергии в процентах или делениях.

Использование технологии быстрой зарядки позволяет восстановить ресурс батареи до 80% всего за 30-40 минут. Аккумуляторные блоки часто делают съемными, чтобы иметь возможность продолжать работу со вторым комплектом питания. Вес батареи интегрируют в общую эргономику инструмента для поддержания правильного центра тяжести. Литий-ионные элементы не имеют эффекта памяти, поэтому их можно подзаряжать в любой удобный момент без вреда для химического состава. В некоторых моделях предусматривают USB-порт для питания от внешних источников.
