Офсетные машины

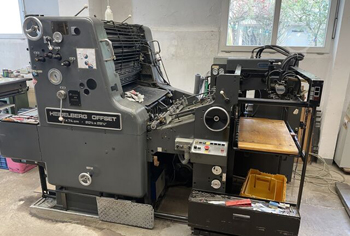

Цилиндр печатной формы удерживает тонкую алюминиевую пластину, на которой сформировали изображение будущего оттиска. Этот узел вращается синхронно с остальными элементами машины, чтобы обеспечить точную передачу краски на промежуточное полотно.

Поверхность пластины имеет участки с разными физико-химическими свойствами для избирательного притягивания красящего состава. Специальные зажимы по краям вала намертво фиксируют форму и предотвращают ее смещение под действием центробежных сил. Твердость и геометрия цилиндра гарантируют отсутствие искажений рисунка при печати больших тиражей на листах стали.

Внутри вала располагают механизмы микрорегулировки положения пластины по нескольким осям координат одновременно. Подобный подход позволяет выравнивать совмещение цветов с точностью до 0,05 мм непосредственно в процессе работы оборудования. Перед началом цикла поверхность цилиндра очищают от пыли и капель масла для исключения появления дефектов на оттиске. Регулярная проверка радиального биения опор предотвращает износ шестерен и потерю четкости мелких деталей картинки.

Офсетный цилиндр снабжают эластичным полотном из резины и ткани, которое переносит изображение с формы на твердый металл. Упругость материала позволяет компенсировать микроскопические неровности поверхности стального листа для получения сплошного слоя краски. Полотно натягивают на корпус вала при помощи специальных замков с регулируемым усилием затяжки.

Качественная резина обладает высокой стойкостью к воздействию растворителей и химических компонентов красящих смесей. Этот узел исключает прямой контакт жесткой формы с металлом, что защищает пластину от быстрого истирания и повреждений.

Структура полотна имеет пористый слой, который восстанавливает исходную толщину сразу после прохождения зоны давления. Такая характеристика обеспечивает стабильное качество печати при скорости работы до 10 000 оттисков в час. Для очистки резины от остатков подсохшей краски используют автоматические устройства с текстильными лентами и растворителем. Поверхность вала периодически проверяют на наличие вмятин и глубоких царапин, которые могут исказить геометрию отпечатка. Правильное натяжение исключает скольжение и смазывание мелких элементов шрифта на жести.

Механизм подачи металлических листов включает в себя вакуумные присоски и систему разделения стопы для поштучного извлечения заготовок. Мощный насос создает разрежение в захватах, и они приподнимают верхний край листа жести или алюминия. Раздуватели по бокам стопки подают струю сжатого воздуха, чтобы исключить слипание листов под действием статического заряда или масляной пленки.

Вес металла требует высокой грузоподъемности приводов, которые перемещают паллету вверх по мере расхода материала. Конструкция подающего стола обеспечивает подачу без перекосов и рывков на высоких скоростях.

Данная функция защищает прецизионные цилиндры от деформации при попадании слишком толстого слоя металла в зону давления. Специальные датчики фиксируют прохождение каждого листа и мгновенно блокируют машину при обнаружении двойного захвата. Система регулировки позволяет быстро переходить на работу с разными форматами - от 500х700 мм до 1000х1200 мм. Направляющие планки центрируют лист относительно оси печати перед входом в первую секцию. Для предотвращения царапин на поверхности металла ролики снабжают мягким полимерным покрытием.

Система увлажнения наносит тонкий слой водного раствора на пробельные участки печатной формы перед подачей краски. Жидкость создает пленку, которая отталкивает жирный красящий состав от тех зон, где изображения быть не должно. Узел состоит из ванны, погружного валика и системы роликов для равномерного распределения влаги по всей ширине.

Электроника контролирует уровень кислотности и температуру раствора в реальном времени для стабильности процесса. Без точного баланса воды и краски на металле возникнет тенение или грязные пятна, которые испортят весь тираж.

Данный фактор особенно важен при печати на металле, который не впитывает влагу. Спиртовые добавки в составе увлажнения снижают поверхностное натяжение и ускоряют испарение лишней воды с поверхности пластины. Избыток влаги может привести к потере четкости и плохому высыханию оттиска. Ролики имеют мягкое покрытие, которое деликатно контактирует с алюминиевой формой. Автоматика регулирует подачу раствора в зависимости от скорости вращения для поддержания постоянного химического баланса.

Ультрафиолетовые сушки обеспечивают мгновенное отверждение специальных красок на поверхности металла под действием мощного излучения. Лампы располагают в конце каждой печатной секции или на выходе из машины для полной фиксации оттиска. Когда поток фотонов попадает на слой краски, в нем запускается химическая реакция полимеризации без испарения растворителей.

Такая технология позволяет сразу переходить к следующей операции, к лакированию или резке листов. Металл не имеет пор, поэтому UV-метод считается самым эффективным способом закрепления изображения на жести или алюминии.

Система охлаждения защищает заготовку от чрезмерного нагрева, который может вызвать деформацию тонких листов или изменение их цвета. Отражатели внутри сушки фокусируют лучи точно на зону печати и минимизируют потери энергии. Электроника регулирует мощность ламп в зависимости от скорости движения конвейера для обеспечения равномерного высыхания. Защитные кожухи исключают попадание вредного излучения в рабочую зону. Срок службы излучателей контролирует встроенный счетчик часов для своевременной замены элементов.

Печатный цилиндр создает необходимое давление для переноса красящего слоя с офсетного полотна на жесткую поверхность металла. Этот вал имеет идеально гладкую поверхность и прецизионные опоры для исключения радиального биения в зоне контакта.

Внутри корпуса располагают систему захватов, которые намертво фиксируют передний край листа при его перемещении сквозь секцию. Силу прижима регулируют с пульта управления в зависимости от толщины и твердости материала заготовки. Если давление будет недостаточным, изображение получится блеклым и нечетким из-за плохого прилегания резины к стали.

Механизм перемещения цилиндра позволяет быстро настраивать зазор под разные типы жести от 0,15 до 0,50 мм. Специальные кулачки управляют раскрытием захватов в моменты приема и передачи листа между секциями машины. Чистота зеркала вала определяет отсутствие вмятин на обратной стороне заготовки после прохождения зоны давления. Регулярная смазка шарниров захватов гарантирует их работу без заеданий на высоких оборотах. Конструкция узла обладает колоссальной жесткостью для компенсации ударных нагрузок при входе металла в зацепление.

Лакировальная секция наносит защитный слой прозрачного состава на готовый оттиск для защиты краски от выцветания и царапин. Узел включает в себя систему валов и камер-ракель, которая дозирует подачу лака с точностью до грамма на 1 кв.м.

Тонкая пленка придает металлу глянцевый или матовый эффект и улучшает декоративные свойства упаковки или табличек. Лак также выполняет роль барьера против коррозии и агрессивного воздействия пищевых продуктов внутри консервной тары. Процесс происходит сразу после печати последнего цвета, что исключает попадание пыли на влажное изображение.

В современных машинах используют анилоксовые валы с гравированными ячейками для максимально равномерного распределения состава. Автоматика следит за вязкостью лака и температурой в баке, поддерживает оптимальные условия для адгезии с металлом. Система смывки позволяет быстро очистить узел при переходе на другой тип покрытия. Сушка лакового слоя происходит в отдельном туннеле при помощи горячего воздуха или УФ-излучения.

Система контроля совмещения цветов использует видеокамеры и оптические датчики для анализа положения специальных меток на краях листа. Электроника сравнивает реальные координаты оттиска с эталонными значениями из цифровой модели в режиме реального времени.

Если возникает смещение одного из цветов, сервоприводы цилиндров мгновенно корректируют положение форм или полотен. Такой контроль позволяет получать четкие контуры и правильную цветопередачу на сложных многоцветных изображениях. Автоматика устраняет погрешности, которые возникают из-за вибраций или микроскопических деформаций металла при нагреве.

Настройка параметров происходит без остановки машины, что экономит время при печати больших тиражей рекламной продукции. Данные о точности совмещения отображаются на мониторе пульта управления в виде графиков и числовых значений. Система запоминает настройки для повторных заказов и ускоряет выход оборудования на рабочий режим. Высокая чувствительность сенсоров позволяет фиксировать отклонения в пределах 0,02 мм.

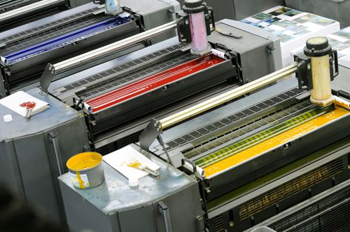

Система охлаждения красочных валов поддерживает стабильную вязкость краски при длительной работе на высоких скоростях. Трение внутри раскатного аппарата вызывает нагрев роликов, что не допускает разжижения состава и потерю насыщенности цвета.

Внутри полых валов постоянно циркулирует жидкость с заданной температурой, которая отводит лишнюю тепловую энергию в холодильный блок. Это предотвращает налипание краски на края формы и исключает появление пятен на оттиске. Термическая стабильность узла гарантирует одинаковое качество печати первого и последнего листа в тираже.

Контроллер регулирует поток хладагента на основе данных от датчиков температуры, которые встроены в каждую печатную секцию. Жидкость проходит через вращающиеся муфты, которые обеспечивают герметичность соединения при любых оборотах. Система защищает резиновое покрытие валов от преждевременного старения и растрескивания из-за перегрева. Охлаждение также снижает испарение летучих компонентов из красящей смеси и улучшает экологические показатели производства.

Автоматическая система смена форм позволяет заменить алюминиевые пластины во всех секциях за несколько минут. Когда программа завершает текущий тираж, зажимы цилиндров раскрываются и старые формы сбрасываются в приемный лоток.

Новые пластины подаются из кассет, выравниваются по штифтам и натягиваются на валы под контролем электроники. Эта мера радикально сокращает время простоя оборудования при переходе на новое изображение для печати по металлу. Точность позиционирования при автоматической установке исключает необходимость длительной ручной приладки цветов на первом прогоне.

Весь процесс запускают нажатием одной кнопки на пульте управления. Данная схема исключает риск случайного повреждения формы руками персонала. Система проверяет правильность захвата краев пластины и блокирует вращение шпинделя при обнаружении перекоса. Пневматические приводы обеспечивают плавность движений механизмов фиксации без резких ударов. Такая технология позволяет эффективно работать с короткими тиражами сувенирной продукции или рекламных табличек.

Датчик двойного листа контролирует толщину подаваемого металла и предотвращает попадание нескольких заготовок в печатную секцию одновременно. Устройство работает на ультразвуковом или электромагнитном принципе, измеряет параметры материала без физического контакта с поверхностью.

Если присоски захватят два слипшихся листа жести, система мгновенно остановит подачу и подаст сигнал тревоги. Такой контроль защищает прецизионные цилиндры от деформации и разрыва дорогого офсетного полотна. Металл не обладает эластичностью бумаги, поэтому попадание лишнего слоя в зону давления ведет к мгновенной аварии.

Настройку чувствительности прибора выполняют под конкретный тип сплава и толщину заготовки перед началом каждой смены. Электроника фильтрует случайные помехи и вибрации станины для исключения ложных срабатываний на высокой скорости. Датчик монтируют на наклонном столе подачи, где лист проходит проверку перед захватом клапанами первого цилиндра. Световая индикация на панели управления позволяет оператору быстро определить причину остановки. Исправность этого узла определяет безопасность эксплуатации всей офсетной машины при работе с тяжелыми материалами.

Узел приемки аккуратно укладывает готовые листы металла в ровную стопку на паллету. Система включает в себя цепной конвейер с захватами, которые удерживают край заготовки до момента ее сброса в накопитель. Для предотвращения соударений и царапин используют воздушные подушки и тормозные ролики, которые замедляют лист перед приземлением.

Стол приемки плавно опускается вниз по мере роста высоты пачки под контролем оптических датчиков. Подобный подход обеспечивает непрерывную работу машины без остановок для выгрузки готовой продукции. Боковые сталкиватели выравнивают стопу для удобства последующей транспортировки.

Для исключения слипания листов при использовании традиционных красок систему снабжают устройством напыления специального порошка. Мелкие частицы создают воздушный зазор между поверхностями и ускоряют естественное высыхание. В UV-машинах стапелирование происходит без дополнительных добавок благодаря мгновенному отверждению слоя. Конструкция захватов имеет мягкие накладки для бережного контакта с лакированным металлом.

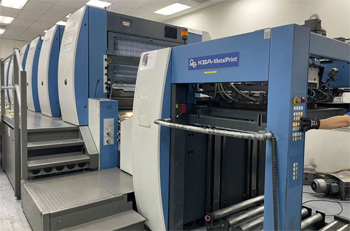

Интеграция офсетной машины в единую линию с лакировальным модулем позволяет выпускать готовую упаковку за один проход. Листы металла перемещаются между агрегатами по автоматическим конвейерам без вмешательства человека и промежуточного хранения. Это исключает риск повреждения свежей краски и попадания пыли на поверхность перед нанесением финишного лака.

Единая система управления координирует скорости вращения всех валов и работу сушильных камер для достижения максимальной производительности. Такая компоновка экономит производственные площади и снижает себестоимость продукции за счет оптимизации логистики.

Вдоль всей линии располагают датчики качества, которые выявляют брак на каждом этапе технологического цикла. Если в печатной секции возникнет сбой, автоматика выдаст команду на сброс дефектного листа до его попадания в лакировальный узел. Синхронизация приводов обеспечивает плавность передачи заготовок без рывков и перекосов на скоростях до 8000 листов в час. Программное обеспечение ведет учет расхода всех материалов и формирует отчеты о выходе изделий.
