Лазерная гравировка на металле

Глубина проникновения луча в структуру металла напрямую зависит от мощности излучателя и скорости движения головки. Для получения глубоких борозд лазер совершает несколько проходов по одной и той же траектории. Каждый новый цикл снимает слой материала толщиной от 5 до 20 мкм. Суммарная глубина рельефа может достигать 0.5-1 мм на толстых заготовках.

Высокая частота импульсов увеличивает температуру в точке контакта и ускоряет испарение стали. При медленном движении луча металл выгорает глубже, но края рисунка могут стать менее четкими из-за оплавления. Для тонкой художественной работы выбирают высокую скорость и минимальную мощность. Это позволяет снимать слои толщиной всего в 1-2 мкм.

Тип фокусной линзы также влияет на итоговый результат обработки. Короткофокусные линзы создают максимально тонкое пятно и подходят для прецизионной маркировки. Длиннофокусная оптика позволяет работает с глубоким рельефом без потери качества на дне паза.

Волоконные маркеры генерируют излучение с длиной волны 1.06 мкм. Металлы поглощают такую энергию с максимальной эффективностью. Лазерный поток почти не отражается от поверхности и сразу начинает плавить структуру материала. Это позволяет наносить надписи на золото, серебро и полированную медь без использования специальных спреев. Скорость работы волоконного оборудования в 5-10 раз превышает возможности газовых систем.

Углекислотные (CO2) лазеры имеют длину волны 10.6 мкм. Большинство металлов просто отражают такой луч подобно зеркалу. Для гравировки стали на газовом станке приходится наносить слой специальной пасты. Энергия лазера запекает этот состав на поверхности, создавая черный рисунок. Сам металл при этом практически не затрагивается.

Волоконные станки не имеют в конструкции хрупких зеркал и стеклянных трубок с газом. Световод доставляет энергию напрямую к линзе без потерь и искажений. Ресурс такого излучателя составляет около 100 тыс. часов непрерывной эксплуатации. Это в 10-20 раз больше срока службы CO2-трубки.

Цветная лазерная маркировка основана на контролируемом нагреве поверхности без испарения металла. Этот процесс называют отжигом или созданием цветов побежалости. Лазер нагревает сталь до определенной температуры, что вызывает рост плотной оксидной пленки. Толщина этого слоя определяет цвет за счет интерференции света. Регулируя параметры луча, получают оттенки от золотистого и красного до ярко-зеленого и синего.

Для достижения стабильного цвета требуется прецизионная настройка частоты и скорости. Малейшее отклонение мощности меняет температуру в зоне обработки на 5-10 °C. Это мгновенно ведет к изменению визуального оттенка картинки. Лучшая повторяемость цвета наблюдается на сталях с содержанием хрома и никеля.

Полученный рисунок обладает высокой стойкостью к истиранию и коррозии. Оксидная пленка становится частью кристаллической решетки металла и не отслаивается со временем. Цвета сохраняют яркость даже после контакта с растворителями или агрессивной бытовой химией.

В процессе испарения металла лазером образуется мелкая пыль и продукты окисления. Часть этих частиц оседает вокруг зоны реза в виде темного или серого налета. Если оставить этот нагар на поверхности, он может со временем спровоцировать коррозию. Также пыль пачкает руки и портит товарный вид изделия.

Простая протирка салфеткой со спиртовым раствором убирает до 90% побочных продуктов термической обработки. Для удаления стойкого нагара на промышленных заготовках применяют ультразвуковую очистку. Волны в жидкой среде эффективно выбивают частицы окалины из глубоких пор рельефа. При работе с анодированным алюминием налет практически не образуется. Лазер просто выжигает слой красителя, оставляя чистый и светлый металл основы.

Использование системы вытяжки в зоне реза значительно снижает количество загрязнений. Мощный поток воздуха моментально уводит пары металла в фильтры. Это защищает линзу станка и саму деталь от задымления. После завершения цикла на поверхности остается только чистый рисунок с четкими краями.

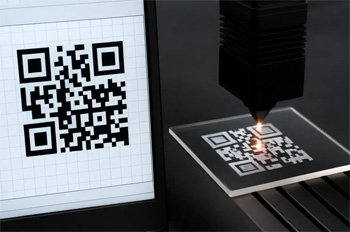

Современные лазерные системы способны формировать символы высотой всего 0.1-0.2 мм. Толщина линии при этом составляет около 10-20 мкм. Такой текст практически невозможно прочитать без микроскопа или сильной лупы. Высокая разрешающая способность позволяет размещать огромные объемы информации на крошечных деталях. Например, на головку винта можно нанести серийный номер из 10-12 знаков и QR-код.

Читаемость мелкого текста сильно зависит от качества поверхности металла. На грубо шлифованной стали микроскопические буквы могут сливаться с текстурой материала. Полированная поверхность или анодированный слой обеспечивают максимальную четкость границ.

Для микромаркировки выбирают шрифты без засечек с простыми формами линий. Это исключает наплывы металла в узких местах и гарантирует легкое сканирование данных.При уменьшении размера символов оператор снижает мощность луча для предотвращения перегрева. Избыток тепла может вызвать оплавление тонких перемычек внутри букв «а», «о» или «е».

Лазерная гравировка относится к методам с минимальным термическим воздействием. Энергия концентрируется в пятне диаметром 0.05 мм и воздействует на металл доли миллисекунды. Окружающий материал не успевает прогреться до критических температур. Это исключает коробление и выгибание листов толщиной от 0.3-0.5 мм.

Проблемы с геометрией возникают только при неправильном выборе режимов обработки. Чрезмерная мощность и низкая скорость создают зону избыточного нагрева. Тонкий металл начинает расширяться и деформироваться под действием внутренних напряжений.

Для предотвращения этого эффекта используют импульсные режимы с высокой частотой. Короткие вспышки энергии испаряют металл, но не передают тепло вглубь заготовки.

Охлаждение сжатым воздухом в зоне реза дополнительно защищает материал от перегрева. Поток газа моментально забирает лишнюю тепловую энергию и уносит ее из рабочей зоны. При гравировке фольги или очень тонких мембран применяют специальные теплоотводящие подложки из меди. Они выступают в роли радиатора и стабилизируют температуру заготовки.

Большинство алюминиевых сплавов при испарении верхнего слоя обнажают светлую матовую структуру. Лазер разрушает естественную оксидную пленку и создает микроскопическую шероховатость. Свет рассеивается на этом рельефе, что глаз человека воспринимает как белый или светло-серый цвет.

Получение черного цвета на алюминии требует применения специальных режимов или химических составов. Длительное воздействие луча на низкой мощности вызывает глубокое окисление металла. Оксид алюминия может приобретать серые оттенки, но добиться глубокого черного цвета без паст крайне сложно. Для таких задач часто используют готовые анодированные пластины черного цвета. Лазер просто удаляет фон, оставляя серебристые буквы.

Светлая гравировка на алюминии отличается высокой стойкостью к коррозии. В месте контакта луча с металлом мгновенно нарастает новый защитный слой оксида. Он надежно запечатывает поверхность и препятствует потемнению рисунка.

Полированные поверхности отражают значительную часть лазерного излучения обратно в оптическую систему. Это может привести к перегреву и выходу из строя дорогостоящего лазерного диода. Для работы с серебром, золотом и зеркальной сталью используют специальные изоляторы. Эти устройства блокируют отраженный луч и защищают оборудование от повреждений.

Для успешного старта процесса оператор направляет луч под небольшим углом к поверхности. Это снижает количество отраженной энергии, попадающей обратно в линзу. Как только лазер создает первое микроскопическое углубление, отражающая способность падает. Металл начинает поглощать энергию в полном объеме, и процесс гравировки стабилизируется. Качество рисунка на зеркале получается исключительно высоким из-за отсутствия боковых засветов.

Иногда поверхность зеркальных металлов предварительно матируют или покрывают временным слоем пасты. Это исключает блики и позволяет лазеру сразу зацепиться за структуру материала. После завершения цикла защитный слой смывают водой или растворителем.

Лазерная обработка идеально подходит для удаления слоев краски или порошкового покрытия с металлической основы. Луч испаряет полимерный слой, не повреждая сам металл. В результате получается яркий и четкий рисунок, цвет которого совпадает с цветом чистого сплава.

Технология позволяет создавать сложные логотипы и надписи на корпусах приборов, окрашенных в любые цвета. Процесс проходит очень быстро и не требует использования химии.

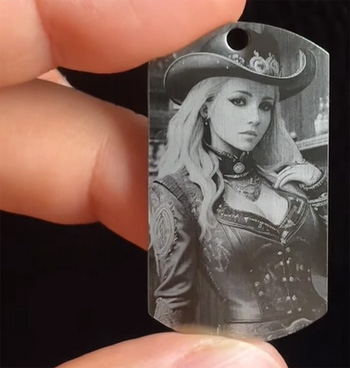

Точность лазера позволяет снимать краску избирательно, создавая полутона за счет изменения плотности линий. Это используют для гравировки фотографий на окрашенных пластинах. В светлых местах луч полностью удаляет пигмент, в темных — оставляет нетронутым. Промежуточные оттенки получают путем частичного испарения покрытия. Итоговое изображение обладает высокой детализацией и долговечностью, так как краска вокруг рисунка остается прочно сцепленной с основой.

При гравировке по краске важно правильно настроить мощность для исключения подгорания краев. Перегрев может вызвать изменение цвета полимера вокруг надписи или появление неприятного запаха.

Стабильность результата в массовом производстве гарантирует полная автоматизация процесса. Программное управление исключает ошибки, связанные с человеческим фактором. Параметры луча, фокусное расстояние и траектория движения остаются неизменными для каждого изделия.

Для точного позиционирования деталей используют специальные кондукторы или ложементы. Эти приспособления надежно фиксируют каждое изделие в одной и той же точке рабочего стола. Это гарантирует, что логотип будет расположен в идентичном месте на всей партии товара. Лазерные системы с видеокамерами умеют распознавать контуры заготовки. Они автоматически подстраивают макет под фактическое положение детали с точностью до 0.05 мм.

Регулярная калибровка оборудования предотвращает постепенный уход параметров из-за износа оптики или загрязнения линз. Чистота в рабочем помещении и стабильное напряжение в сети тоже влияют на итоговый результат.

Глубокая лазерная гравировка считается самым устойчивым видом нанесения информации на металл. Поскольку рисунок представляет собой физическое углубление в материале, его невозможно смыть или стереть. Текст остается читаемым до тех пор, пока не износится сам слой металла на заданную глубину. Это делает технологию незаменимой для маркировки подшипников, валов и других деталей, работающих в узлах трения.

Для изделий с экстремальным износом глубину гравировки увеличивают до 0.3-0.5 мм. Даже после нескольких лет интенсивной эксплуатации и постоянного абразивного воздействия символы сохраняют четкость. Грязь и масло, попадающие в углубления, иногда только усиливают контрастность надписи.

Поверхностная маркировка (отжиг) менее устойчива к сильному механическому трению. Поскольку оксидный слой имеет толщину в несколько микрон, его можно отшлифовать абразивом. Для деталей, подвергающихся постоянному контакту с песком или металлической крошкой, лучше выбирать глубокое гравирование.

Правильно подобранная технология гарантирует сохранность маркировки в течение всего срока службы агрегата, который может достигать 30-50 лет.

Для получения качественного результата предпочтительно использовать векторные форматы файлов (CorelDraw, Adobe Illustrator, AutoCAD). Вектор описывает линии математическими формулами, что позволяет масштабировать рисунок без потери четкости. Лазерная головка движется точно по заданным векторам, создавая идеально ровные края. Все шрифты в макете должны быть переведены в кривые для исключения искажений при открытии файла на другом компьютере.

Растровые изображения (фотографии в формате JPG или PNG) требуют предварительной подготовки. Программное обеспечение переводит градации серого в плотность точек — растр. Для металла выбирают разрешение от 300 до 600 dpi. Слишком высокое значение может привести к перегреву металла из-за чрезмерной плотности импульсов.

Важно избегать слишком тонких линий и мелких замкнутых контуров в макете. Минимальная толщина штриха не должна быть меньше диаметра лазерного пятна - около 0.05 мм. Правильный макет экономит до 20% времени работы оборудования.

Локальное воздействие лазера при гравировке не оказывает влияния на общую твердость закаленной детали. Зона термического влияния ограничивается слоем толщиной в несколько десятков микрон. Основной массив металла не успевает нагреться до температуры отпуска. Это позволяет наносить маркировку на готовые фрезы, сверла и детали двигателей без риска снижения их эксплуатационных характеристик.

При глубокой гравировке на высоких мощностях в микрослое может произойти повторный отпуск или закалка, что иногда ведет к появлению микроскопических напряжений на дне борозды. Короткие вспышки энергии мгновенно испаряют материал, исключая передачу тепла в глубокие слои. Структура металла на расстоянии 0.1 мм от края реза остается полностью неизменной.

Лазерная маркировка часто является единственным разрешенным методом идентификации для высоконагруженных деталей. В отличие от клеймения ударом, лазер не создает микротрещин и не деформирует заготовку. Отсутствие механического давления сохраняет точность геометрии прецизионных узлов.
