Резка твердотельным лазером

Твердотельные системы используют в качестве функциональной основы кристаллы, которые вырастили в лабораториях, или специальные сорта стекла с добавками редкоземельных элементов. Энергию в такую активную среду подают при помощи мощных вспышек газоразрядных ламп или современных полупроводниковых диодов, потому что они эффективно переводят атомы вещества в состояние возбуждения.

Когда световой поток проходит через кристаллическое тело, происходит лавинообразное усиление количества фотонов за счет механизма вынужденного излучения. Оптический резонатор из двух параллельных зеркал заставляет луч многократно возвращаться в активную зону, где он приобретает колоссальную плотность мощности. Только после того как луч достигнет нужного уровня усиления, часть этого потока выходит через полупрозрачное зеркало и направляется к поверхности металла для выполнения раскроя.

Высокая плотность рабочего вещества обеспечивает стабильность выходных параметров пучка и позволяет генерировать очень короткие импульсы с огромной пиковой энергией. Искусственный кристалл алюмо-иттриевого граната с ионами неодима стал самым популярным материалом, так как он обладает отличной теплопроводностью и механической прочностью.

Металлы из цветной группы поглощают излучение твердотельного лазера намного эффективнее по сравнению с другими типами оборудования. Длина волны в 1.06 мкм проникает в структуру этих сплавов почти мгновенно, потому что поверхность не успевает отразить основную часть световой энергии обратно в атмосферу.

Эта особенность позволяет выполнять раскрой зеркальных листов на умеренных мощностях, что существенно экономит электричество и продлевает ресурс инструмента. Когда луч касается металла, тепло концентрируется в узком пятне фокуса и вызывает стремительное плавление материала. Твердотельная технология исключает риск повреждения станка от обратного блика, так как короткая волна хорошо взаимодействует с кристаллической решеткой цветного проката.

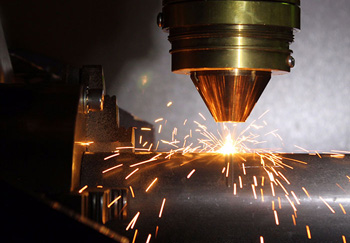

Для работы с листами, которые имеют высокую отражающую способность, выбирают специальные режимы фокусировки для обеспечения максимальной пробивной способности светового пучка. Световой инструмент проходит сквозь металл без значительного рассеивания, поэтому кромка получается гладкой и не имеет следов перегрева на соседних участках.

Импульсный метод позволяет подавать энергию краткими вспышками, длительность которых составляет миллионные доли секунды. В промежутках между этими ударами металл успевает немного остыть, поэтому зона термического влияния не распространяется далеко от линии шва.

Такая тактика предотвращает коробление и деформацию тонких листов, которые крайне чувствительны к перегреву. Лазер буквально выгрызает материал маленькими порциями, что дает возможность создавать ажурные узоры и микроскопические отверстия с ювелирной четкостью. Твердотельные установки в импульсном режиме показывают лучшие результаты при производстве деталей для точного приборостроения.

Высокая пиковая мощность в каждой вспышке обеспечивает легкое прошивание самых твердых сплавов без предварительного нагрева всей заготовки. Оператор настраивает частоту и длительность импульсов так, чтобы получить идеальный баланс между скоростью проходки и качеством кромки. Струя вспомогательного газа эффективно удаляет продукты испарения после каждого удара луча, сохраняя чистоту канала. Метод исключает появление грата на обратной стороне фольги, так как металл переходит в газообразную фазу практически мгновенно.

Использование полупроводниковых диодов для передачи энергии в кристалл заменяет старые газоразрядные лампы и значительно увеличивает эффективность системы. Диоды излучают свет в узком диапазоне, который в точности совпадает с полосой поглощения активной среды лазера.

Благодаря этому эффекту почти вся потребляемая энергия превращается в полезный луч, а не уходит на бесполезный нагрев корпуса. Срок службы диодных модулей доходит до 100 тыс. часов, что в десятки раз превышает ресурс ламп накачки. Предприятия тратят меньше времени на техническое обслуживание и замену расходных компонентов оборудования.

Компактные размеры диодных линеек позволяют создавать мобильные и эффективные головки для многоосевой обработки металла. Стабильность диодного излучения гарантирует отсутствие пульсаций мощности, которые могут испортить чистоту реза на высоких скоростях. Когда станок работает на диодной накачке, система охлаждения потребляет меньше ресурсов из-за низкого выделения побочного тепла.

Дисковый лазер использует активный элемент в форме очень тонкой пластины, которую закрепляют на массивном охлаждаемом основании. Такая геометрия позволяет эффективно отводить тепло со всей поверхности кристалла и предотвращает его термическую деформацию.

В обычных стержневых лазерах перегрев центральной части вызывает эффект тепловой линзы, который искажает форму луча и снижает точность резки. Тонкий диск сохраняет идеальную плоскостность температурного поля, поэтому световой пучок остается симметричным на любых мощностях. Это дает возможность наращивать выходную энергию до 10 кВт и более без потери качества фокусировки.

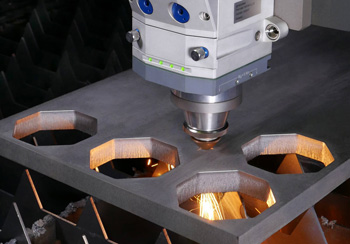

Высокая плотность мощности в фокусном пятне дискового аппарата позволяет разделять стальные листы большой толщины со скоростью до 20 м в минуту. Система зеркал обеспечивает многократное прохождение луча через диск для максимального усиления энергии в компактном объеме. Оборудование такого типа отлично справляется с резкой алюминия и нержавеющей стали, когда требуется получить зеркально гладкую кромку.

Оптическое волокно служит для транспортировки мощного излучения от генератора к режущей головке без использования сложной системы зеркал. Кварцевый кабель сохраняет все характеристики луча и позволяет перемещать инструмент по любой сложной траектории в трехмерном пространстве.

Такая гибкость незаменима при интеграции лазера в роботизированные комплексы для обработки объемных деталей машин или трубного проката. Отсутствие подвижных зеркал в тракте полностью исключает риск расфокусировки из-за вибраций или температурного расширения станины. Волоконная передача энергии гарантирует стопроцентный КПД на пути от кристалла до заготовки.

Герметичность оптического канала защищает световой поток от пыли и продуктов горения, которые присутствуют в атмосфере цеха. Оптоволокно имеет малый диаметр и не загромождает рабочую зону станка, что облегчает доступ к материалу. Если кабель получит повреждение, его замена занимает гораздо меньше времени по сравнению с долгой юстировкой зеркального тракта.

Ультракороткие импульсы длительностью в несколько триллионных долей секунды вызывают мгновенное испарение металла без передачи тепла вглубь заготовки. Этот процесс называют холодной абляцией, так как энергия успевает разрушить межатомные связи до начала теплового расширения кристаллической решетки. На кромках деталей полностью отсутствуют оплавления, нагар и зоны термического влияния, что критично для микроэлектроники и медицины.

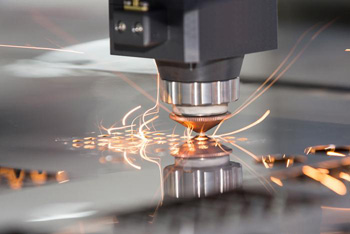

Пикосекундные твердотельные установки позволяют вырезать элементы размером в несколько микрон с идеальной геометрией. Световой инструмент не создает механических напряжений, поэтому даже самые хрупкие материалы сохраняют свою целостность.

Точность такой обработки достигает нанометровых значений, что позволяет наносить на металл скрытую маркировку или создавать текстурированные поверхности. Пикосекундный луч прошивает отверстия в тонких пленках и фольге без риска их прожига или замятия. Система программного управления контролирует количество импульсов в каждой точке для достижения нужной глубины обработки. Метод идеален для производства стентов, фильтров тонкой очистки и прецизионных оптических сеток.

В процессе работы активный кристалл неизбежно нагревается, что приводит к неравномерному изменению его показателя преломления от центра к краям. Возникающий эффект тепловой линзы заставляет лазерный луч менять свою фокусировку и диаметр пятна в процессе долгой смены.

Если оборудование не имеет систем компенсации, ширина реза на заготовке может увеличиться, а глубина проплавления — уменьшиться. Это снижает точность выполнения мелких пазов и отверстий на массивных деталях. Для нейтрализации этого физического явления инженеры используют специальные методы охлаждения и корректирующую оптику.

Современные диодные системы накачки минимизируют нагрев кристалла за счет точного совпадения частот излучения и поглощения. ЧПУ станка постоянно отслеживает температуру активной среды и автоматически вносит поправки в положение фокусирующей линзы. На дисковых лазерах проблема тепловой линзы практически отсутствует благодаря эффективному одностороннему охлаждению пластины.

Титановый прокат отлично поддается раскрою твердотельным лазером благодаря высокой концентрации энергии в фокусном пятне и короткой длине волны. Металл поглощает световой поток быстро, что обеспечивает высокую скорость проходки на листах толщиной до 5-8 мм.

Чтобы исключить окисление кромок и сохранить прочность титана, в зону реза подают чистый аргон под высоким давлением. Инертная среда защищает расплав от контакта с азотом и кислородом воздуха, предотвращая появление хрупкого альфированного слоя. Твердотельная технология гарантирует получение светлого и чистого торца, который не требует дополнительной шлифовки перед сваркой.

Минимальное термическое воздействие сохраняет исходную структуру сплава и исключает возникновение внутренних напряжений в тонких перемычках деталей. Это особенно важно для авиационной промышленности, где титановые элементы должны выдерживать колоссальные динамические нагрузки. Программное управление плавно меняет мощность луча при прохождении углов, чтобы избежать пережога материала.

Система водяного охлаждения, или чиллер, обеспечивает стабильный температурный режим всех критических узлов лазерной установки в круглосуточном режиме. Кристалл и диодные блоки требуют отвода избыточного тепла, так как даже небольшой перегрев ведет к падению мощности и риску разрушения активной среды.

Жидкость циркулирует через специальные каналы с высокой скоростью, поддерживая температуру рабочего тела с точностью до 0.5℃. Стабильность охлаждения напрямую влияет на чистоту лазерного излучения и постоянство фокусного расстояния. Если чиллер зафиксирует отклонение параметров, автоматика моментально остановит процесс резки для защиты дорогостоящих компонентов.

В современных системах используют деионизированную воду с антикоррозийными добавками для предотвращения образования накипи в узких каналах теплообменников. Мощные вентиляторы чиллера сбрасывают тепло в атмосферу или интегрируются в общую систему вентиляции цеха. Регулярная проверка уровня хладагента и чистоты фильтров входит в обязательный перечень регламентных работ.

Ресурс твердотельного оборудования зависит от качества системы накачки, чистоты оптического тракта и стабильности параметров электросети. Диодные модули имеют ограниченный запас часов работы, хотя их надежность в разы выше традиционных ламп.

Регулярная очистка защитных стекол и юстировка зеркал предотвращают потерю мощности и перегрев внутренних узлов резонатора. Если внутри системы скапливается пыль, она может стать причиной возникновения локальных прожогов на поверхности кристалла. Правильное техническое обслуживание и соблюдение графиков плановых проверок позволяют станку десятилетиями работать без капитального ремонта.

Качество используемых газов также влияет на сохранность оптики режущей головки, так как примеси масла или влаги вызывают помутнение линз. Использование стабилизаторов напряжения защищает чувствительную электронику управления от внезапных скачков и сбоев. Операторы должны следить за чистотой системы охлаждения, чтобы исключить блокировку протока воды в тонких каналах кристалла.

Твердотельные лазеры на базе иттербиевого волокна считаются самыми долговечными, так как они имеют монолитную конструкцию без открытых оптических переходов.
