Газолазерная резка металла

Кислород применяют для раскроя большинства конструкционных сталей, потому что он вызывает бурную экзотермическую реакцию в зоне контакта луча с поверхностью. Дополнительная тепловая энергия значительно ускоряет процесс и позволяет резать массивные листы на предельной скорости. Продукты окисления легко выдуваются из канала, так как газовая струя имеет высокую кинетическую энергию и четкую направленность.

Когда кислород подают через сопло, он выполняет роль не только очистителя, но и мощного катализатора горения. Благодаря этому эффекту лазер справляется с толщиной металла, которая недоступна при использовании инертных сред. Поверхность реза получается чистой, а ширина пропила остается минимальной на всем протяжении траектории.

Давление в системе подачи кислорода обычно настраивают в диапазоне от 2 до 6 атм, чтобы исключить избыточное оплавление верхних кромок. Слишком высокий напор газа может привести к турбулентности, которая ухудшит качество поверхности и создаст глубокие борозды. Правильный баланс мощности луча и давления газа гарантирует получение гладкого торца без наплывов и окалины.

Азот выбирают для обработки нержавеющих сплавов и цветных металлов, когда нужно исключить появление темного налета на кромках. Этот газ химически нейтрален к большинству сталей, поэтому он просто вытесняет расплав без вступления в реакцию с компонентами заготовки. Такой подход позволяет сохранить естественный блеск металла и предотвращает развитие межкристаллитной коррозии в зоне шва.

Полученная поверхность не требует дополнительного травления или долгой механической шлифовки перед сваркой. Чистота реза в азотной струе позволяет наносить лакокрасочное покрытие сразу после завершения раскроя.

Для эффективного выдувания вязкого расплава азот подают под высоким давлением до 15-20 атм. Мощный напор газа компенсирует отсутствие дополнительного тепла от горения, которое дает кислород в аналогичных условиях. При таком режиме работы станок потребляет больше электроэнергии, но итоговое качество кромки оправдывает все затраты. Азот также применяют для резки алюминия и титана, чтобы защитить расплавленный металл от контакта с атмосферным воздухом.

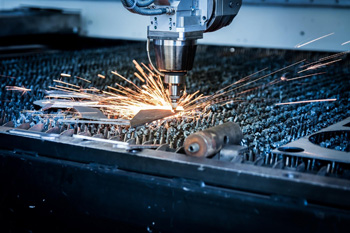

Лазерный луч и струя газа воздействуют на металл дистанционно, поэтому на деталь не давят зажимные ролики или режущие инструменты. Отсутствие физического контакта исключает появление царапин, вмятин и других повреждений на поверхности деликатных материалов. Эта особенность позволяет обрабатывать очень тонкую фольгу или хрупкие сплавы, которые могут лопнуть под прессом гильотины.

Заготовка остается неподвижной на столе, а перемещается только легкая оптическая головка с соплом. Такая кинематика обеспечивает идеальную плоскостность изделия после завершения всех операций по контуру. Металл не испытывает механических напряжений, которые часто приводят к непредсказуемым изгибам заготовки.

Выгода заключается и в возможности кроить детали с очень узкими перемычками и острыми углами без риска их смещения или поломки. Инструмент не затупляется и не изнашивается от трения о твердую сталь, что гарантирует стабильность размеров для первого и последнего листа в партии. Газовая струя лишь мягко обдувает зону плавления, не оказывая значительного влияния на положение листа на рабочем поле.

Инертные газы типа аргона или гелия применяют для раскроя титана и высоколегированных сталей, которые активно поглощают примеси из воздуха при нагреве. Гелий обладает уникальной теплопроводностью и помогает эффективно охлаждать плазму, которая возникает в зоне взаимодействия луча с металлом. Аргон полностью блокирует доступ кислорода и азота к жидкому расплаву, что исключает любое химическое изменение структуры сплава.

Использование этих сред гарантирует абсолютную чистоту среза и сохранение исходной пластичности металла. Поверхность после такой обработки не имеет зон закалки и микротрещин. Стоимость инертных газов значительно превышает цену азота или кислорода, поэтому их выбирают только для самых сложных технических задач.

Гелий позволяет работать на повышенных скоростях за счет быстрой стабилизации дуги и лучшей передачи энергии вглубь шва. При резке массивных титановых плит аргоновая струя предотвращает образование альфированного слоя, который портит качество кромки. Смеси на основе этих газов подбирают индивидуально под каждую марку сплава для достижения максимальной прозрачности канала.

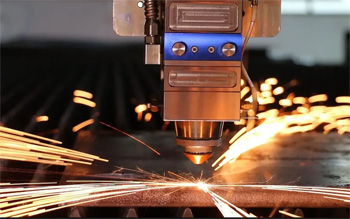

Волоконные источники излучения обладают колоссальным КПД и позволяют передавать энергию через тонкий гибкий кабель прямо к режущей головке. Мощность до 50 кВт обеспечивает мгновенный прогрев даже самых толстых стальных плит, которые раньше резали только плазменным способом. Высокая плотность энергии в пятне фокусировки позволяет выполнять раскрой со скоростью до 100 м/мин на тонких листах.

Волоконная технология не требует сложной системы зеркал и регулярной юстировки оптического тракта, что повышает надежность всего комплекса. Такие станки могут работать круглосуточно без потери мощности и качества фокусировки луча. При правильном обслуживании срок службы диодных модулей в этих лазерах достигает 100 тыс. часов.

Огромная мощность позволяет использовать сжатый воздух для резки металлов средней толщины, что существенно снижает себестоимость продукции. Луч легко пробивает медь и латунь, так как высокая энергия компенсирует отражающую способность этих зеркальных материалов. Современные блоки управления мгновенно корректируют мощность в зависимости от текущей скорости перемещения головки по контуру. Это исключает пережог углов и гарантирует одинаковую ширину шва на прямых и криволинейных участках.

В процессе плавления металла возникают микровзрывы и разбрызгивание раскаленных капель, которые могут попасть внутрь режущей головки. Сжатый газ выходит из сопла под большим давлением и создает мощный нисходящий поток, который буквально сбивает все брызги вниз. Этот газовый экран выступает в роли надежного барьера между зоной реза и дорогостоящей фокусирующей линзой.

Без такой защиты оптика мгновенно покроется нагаром и мелкими частицами стали, что приведет к перегреву и разрушению стекла. Постоянное избыточное давление внутри головки также предотвращает попадание пыли и дыма в оптический тракт. Чистота линзы напрямую влияет на качество фокусировки и стабильность параметров всего процесса.

Струя газа одновременно охлаждает нижнюю часть сопла, которая находится в непосредственной близости от раскаленной заготовки. Специальная конструкция головки направляет поток так, чтобы он создавал избыточное давление вокруг выходного отверстия. Это исключает подсос атмосферного воздуха и продуктов сгорания внутрь инструмента во время выполнения прокола. Оператор регулярно проверяет состояние защитного стекла, которое принимает на себя основные загрязнения и легко заменяется при износе.

Несмотря на локальность воздействия, лазерный луч создает зону термического влияния, в которой могут возникнуть внутренние напряжения и участки закалки. На кромках некоторых сталей твердость металла возрастает, что затрудняет последующее сверление или нарезание резьбы. Термическая обработка в виде отжига или отпуска помогает восстановить исходную структуру сплава и снять усталостные напряжения.

Процесс нагрева в печи до определенных температур выравнивает кристаллическую решетку и делает металл более пластичным и однородным. Это важно для деталей, которые будут работать под постоянными динамическими или вибрационными нагрузками. Качественный отжиг исключает риск появления трещин в зоне шва в процессе эксплуатации изделия.

Для других типов сплавов может потребоваться повторная закалка, если лазерный нагрев привел к нежелательному разупрочнению краев. Технологи выбирают режим термообработки исходя из химического состава стали и требований проектной документации заказчика. После печи заготовки проходят медленное охлаждение, что гарантирует стабильность их геометрических размеров и отсутствие коробления. Иногда такую процедуру совмещают с очисткой от окалины, которая легче отделяется от металла после термического воздействия.

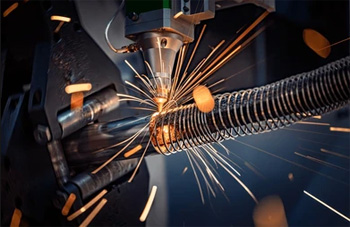

Современные лазерные комплексы оснащают специальными поворотными осями, которые синхронизируют вращение заготовки с продольным перемещением режущей головки. Компьютерная программа управляет движением луча так, что он вырезает спиральный паз по всей длине металлической трубы. Мощная струя азота или кислорода мгновенно удаляет расплав, формируя аккуратные витки будущей пружины с ювелирной точностью. Расстояние между витками и ширина самого реза остаются стабильными на каждом сантиметре изделия благодаря цифровому контролю.

Такой метод позволяет изготавливать упругие элементы сложной формы, которые невозможно получить при помощи стандартной навивки проволоки. Лазер легко справляется с толстостенными трубами из закаленной стали, превращая их в силовые пружины для спецтехники.

В процессе резки заготовка не нагревается целиком, поэтому металл сохраняет упругие свойства и не требует повторной закалки. ЧПУ позволяет закладывать в чертеж переменный шаг навивки или делать торцы пружины плоскими для лучшего прилегания к опорам. Все края после прохода луча получаются гладкими и не имеют острых заусенцев, что снижает риск разрушения детали при сжатии.

Присутствие частиц масла или влаги в газовой магистрали может привести к катастрофическим последствиям для оптической системы и качества обработки. Капли жидкости при попадании в зону действия луча мгновенно испаряются и создают микровзрывы, которые сбивают фокусировку и портят кромку. Влага в кислороде вызывает неконтролируемые вспышки и разбрызгивание расплава, что ведет к появлению брака и наплывов на детали.

Масляные пары под воздействием лазерного излучения оседают на линзах и защитных стеклах в виде темного несмываемого нагара. Это снижает прозрачность оптики, вызывает ее перегрев и может стать причиной дорогостоящего ремонта лазерного источника.

Для обеспечения стабильности процесса используют многоступенчатые системы фильтрации и осушки сжатого воздуха или технических газов. Специальные картриджи задерживают пыль и примеси на входе в станок, обеспечивая подачу только идеально чистой рабочей среды. Газовые шланги изготавливают из материалов, которые не выделяют летучих соединений и не подвержены внутренней коррозии.

Применение сжатого воздуха в качестве режущей среды позволяет существенно снизить себестоимость одного метра реза при работе с углеродистыми сталями. Воздух содержит около 21% кислорода, чего вполне достаточно для поддержания экзотермической реакции на листах небольшой толщины. Остальные компоненты воздуха действуют как охлаждающий и выдувающий агент, который удаляет продукты плавления из шва.

Современные компрессоры высокого давления обеспечивают стабильный поток, который по эффективности на тонком металле приближается к азотной резке. Это делает технологию идеальной для производства массовых деталей, где допускается наличие небольшой оксидной пленки на торце. Экономия на покупке баллонного кислорода или азота может составлять до 30% от общих затрат на расходные материалы.

Для успешной работы с воздухом станок должен иметь мощную систему подготовки, которая удаляет из потока масло и влагу под давлением 15-20 атм. Тонкие листы до 3-4 мм режутся на воздухе очень быстро и без значительного коробления за счет интенсивного охлаждения краев. На поверхности излома образуется тонкий серый слой, который легко удаляется перед покраской или сваркой механическим путем.

После термического раскроя на кромках деталей могут оставаться следы перегретого металла, нагар от сгорания газов или мелкие заусенцы. Для устранения этих дефектов используют пескоструйную или дробеструйную обработку, которая эффективно сбивает окалину и делает поверхность матовой. Мелкие частицы абразива под давлением вычищают даже самые узкие пазы и отверстия, подготавливая металл к нанесению защитных покрытий.

Химическая очистка в ваннах с кислотными растворами помогает полностью удалить оксидную пленку и жировые пятна с поверхности нержавеющей стали. Этот способ гарантирует идеальную чистоту и возвращает заготовке привлекательный внешний вид. Тщательная зачистка кромок обеспечивает безопасность при монтаже и улучшает эстетику готового изделия.

Если на торцах присутствуют выраженные неровности или застывшие капли расплава, их удаляют при помощи ручных шлифовальных машин или галтовочных барабанов. Галтовка позволяет обрабатывать большое количество мелких деталей одновременно, скругляя острые края и убирая шероховатость в процессе вращения с абразивным наполнителем. Для особо точных изделий применяют тонкую механическую доводку алмазным инструментом или фрезерование кромок.
