Газорезательные машины

Предохранительные устройства монтируют на входе в горелку или на выходных штуцерах редукторов для блокировки обратного удара пламени. Внутри корпуса располагают пористую вставку из спеченной нержавеющей стали, которая мгновенно гасит искру и охлаждает фронт огня ниже температуры воспламенения. Пружинный механизм перекрывает подачу газа за доли секунды, когда давление в шланге резко возрастает из-за хлопка.

Такая защита исключает проникновение пламени внутри баллона и предотвращает разрушение оборудования при нарушении режимов работы. Внешний корпус изготавливают из латуни для защиты от коррозии и обеспечения долговечности всех внутренних элементов конструкции. Регулярная проверка пропускной способности клапанов гарантирует стабильность потока горючей смеси к соплам резака.

Затворы имеют маркировку с указанием направления движения газа, и при монтаже этот параметр учитывают в первую очередь. Если внутри корпуса скопится конденсат или масло, устройство может сработать некорректно или полностью заблокировать канал подачи кислорода. После каждого случая обратного удара проверяют целостность фильтрующего элемента и герметичность всех соединений на корпусе.

Магнитные колеса обеспечивают надежное сцепление портативного аппарата с поверхностью стальной трубы или наклонного листа металла. Внутри каждого ролика устанавливают мощные постоянные магниты из неодимового сплава, которые удерживают вес всей конструкции в вертикальном положении. Такая система позволяет перемещать резак по криволинейной траектории без риска падения или смещения с намеченной линии пропила.

Привод передает вращение на оси через червячный редуктор, и это гарантирует плавность хода и отсутствие рывков при движении по неровному прокату. Оператор может выполнять резку по окружности трубы диаметром от 150 мм и более без использования дополнительных направляющих ремней или цепей. Колеса имеют защитное покрытие для предотвращения налипания окалины и горячих брызг в процессе работы.

Сила притяжения каждого ролика достигает 50 кг и более, поэтому машина сохраняет стабильность при сильных порывах ветра или вибрациях станины. Ширина колеи регулируется под конкретный размер заготовки для обеспечения максимальной площади контакта с металлом. Если поверхность трубы имеет сильную коррозию, эффективность магнитов падает и точность позиционирования головки может снизиться.

Инжектор служит для создания горючей смеси путем всасывания топлива потоком кислорода под высоким давлением в специальную камеру. Внутри узла располагают калиброванное отверстие малого диаметра, через которое проходит центральная струя окислителя. Разница давлений создает разрежение, и оно затягивает пропан или ацетилен из боковых каналов в общий смесительный тракт.

Такая конструкция позволяет работать с горючими газами низкого давления без риска затухания пламени при резких перепадах напора в баллоне. Корпус инжектора вытачивают из бронзы с высокой точностью, потому что малейшее отклонение в геометрии нарушит пропорции компонентов смеси. Правильное смешивание газов гарантирует стабильность температурного факела.

Узел требует регулярной очистки от налета сажи, так как загрязнение канала приводит к хлопкам и обратному удару пламени. Если инжектор засорится, мощность нагрева упадет и скорость прошивки толстого листа значительно снизится. Регулировочные вентили на рукоятке позволяют точно настраивать длину и яркость ядра пламени для обработки разных марок стали. Съемная конструкция упрощает техническое обслуживание и дает возможность быстро заменить деталь при механическом износе резьбы.

Такие регуляторы обеспечивают максимально стабильное давление газа на выходе к горелке независимо от степени опорожнения баллона. Внутри корпуса последовательно располагают две камеры со своими мембранами и пружинными клапанами для поэтапного снижения напора. Первая ступень снижает давление из емкости до промежуточного уровня, а вторая поддерживает точный рабочий параметр перед подачей в шланги.

Это исключает необходимость постоянной ручной подстройки вентилей в процессе резки длинных контуров на массивных заготовках. Металлические манометры позволяют визуально контролировать запас топлива и текущий расход кислорода для планирования рабочего времени. Корпус устройства изготавливают из латуни методом горячей штамповки для достижения высокой прочности при экстремальных нагрузках.

Наличие встроенного фильтра на входе защищает клапанный механизм от попадания мелкой ржавчины и песка из внутреннего объема баллонов. Если использовать одноступенчатую модель, давление в горелке будет падать по мере расхода газа и качество реза заметно ухудшится. Предохранительный клапан сбрасывает излишки среды в атмосферу, когда возникает риск разрушения диафрагмы из-за неисправности пружины. Регулировочный винт имеет плавный ход и позволяет настраивать поток с точностью до 0.1 бара.

Зубчато-реечная передача преобразует вращение приводных двигателей в поступательное перемещение массивного портала вдоль рабочего стола. На боковых балках станины жестко крепят шлифованные стальные рейки с косым или прямым профилем зуба для обеспечения плавности хода. Ведущая шестерня входит в зацепление с рейкой и перемещает каретку с резаками по заданной в системе ЧПУ траектории.

Конструкция выдерживает огромные динамические нагрузки и позволяет развивать скорость позиционирования до 12 м/мин и более. Использование закаленных сплавов для производства деталей гарантирует минимальный износ зацепления при длительной эксплуатации в условиях запыленного цеха. Высокая жесткость трансмиссии исключает люфты и обеспечивает точность совпадения контуров при многократных проходах.

Система автоматической смазки подает масло непосредственно в зону контакта зубьев для снижения трения и предотвращения коррозии металла. Если на рейку попадет окалина или брызги расплава, движение станет неровным и на кромке заготовки появятся видимые дефекты. Защитные кожухи и ворсовые щетки очищают поверхность рельсов при каждом перемещении портала в обе стороны.

Емкостный датчик постоянно измеряет расстояние между соплом резака и поверхностью металлического листа для автоматической корректировки положения головки. Принцип работы основан на регистрации изменения электрической емкости, которая возникает в воздушном зазоре между чувствительным кольцом и заготовкой.

Система ЧПУ получает сигнал от контроллера и мгновенно подает команду на сервопривод оси Z для поднятия или опускания инструмента. Это позволяет сохранять идеальный фокус пламени на всей траектории движения, даже если лист имеет изгибы или термические деформации. Стабильный зазор исключает столкновение горелки с разогретым металлом и предотвращает поломку керамических изоляторов. Точность поддержания высоты составляет около 0.5 мм.

Датчик имеет специальный экран для защиты от электромагнитных помех и теплового излучения от зоны горения газов. Если на поверхности листа скопится много шлака, автоматика может выдать ошибку и процесс резки приостановится для очистки металла. Перед началом каждого задания система выполняет поиск нулевой точки путем касания сопла заготовки и последующего подъема на рабочую высоту.

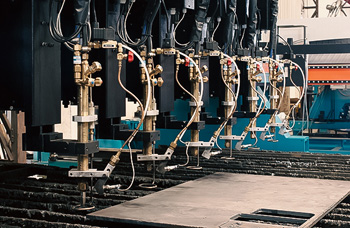

Централизованный газовый коллектор обеспечивает равномерную подачу кислорода и горючего газа ко всем активным резакам на портале одновременно. Устройство состоит из стальных трубок большого сечения и сети электромагнитных клапанов, которые открывают каналы по команде программного обеспечения.

Давление в общей магистрали поддерживают с помощью мощных сетевых редукторов для исключения взаимного влияния горелок. Подобная схема позволяет вырезать несколько одинаковых деталей за один проход портала, и это кратно повышает производительность труда в цехе. Каждый выход коллектора снабжают индивидуальным игольчатым вентилем для тонкой настройки мощности пламени на конкретном инструменте.

Внутренние полости коллектора проходят химическую очистку для удаления следов масла, потому что контакт жиров с чистым кислородом приводит к мгновенному взрыву. Система безопасности контролирует герметичность всех соединений и блокирует подачу среды при резком падении давления в одной из веток. Если один из резаков засорится, автоматика может отключить его отдельно без остановки всего производственного процесса.

Автоматический поджиг осуществляется с помощью высоковольтных электродов, которые создают искровой разряд непосредственно у выходного отверстия сопла резака. Генератор преобразует низкое напряжение из сети станка в импульсы мощностью до 15 кВ и передает их по изолированным кабелям к горелке.

Когда ЧПУ подает команду на запуск, клапаны открывают подачу газа и искра мгновенно воспламеняет горючую смесь. Это избавляет оператора от необходимости использовать ручные зажигалки или открытый огонь, что значительно повышает безопасность на рабочем месте. Система может срабатывать синхронно на нескольких резаках сразу, сокращая время на подготовку к выполнению новой врезки в металл.

Узел поджига требует периодической очистки от брызг расплава, так как налет металла может вызвать короткое замыкание на корпус горелки. Если искра станет слабой, газ начнет скапливаться под вытяжным зонтом и возникнет риск объемной вспышки при случайном срабатывании. Конструкция электродов позволяет регулировать зазор между контактами для обеспечения стабильного формирования дуги в потоке холодного газа.

Составное сопло газового резака включает в себя внутренний мундштук для подачи режущего кислорода и внешнюю гильзу для формирования подогревающего пламени. Внутренний элемент имеет калиброванное отверстие со сверхзвуковым профилем, который разгоняет поток газа до огромных скоростей для эффективного окисления металла.

Внешняя часть снабжена сетью мелких каналов или пазов, через которые выходит смесь пропана с кислородом для предварительного нагрева зоны реза. Такая раздельная подача позволяет точно настраивать мощность пламени без изменения характеристик основной режущей струи. Материал сопел подбирают из медных сплавов с высоким содержанием хрома для сопротивления абразивному износу и налипанию шлака.

Для каждой толщины стального листа выбирают сопло с определенным диаметром выходного отверстия согласно технологической таблице производителя. Если использовать слишком крупный мундштук для тонкого металла, ширина пропила увеличится и кромки сильно оплавятся от избыточного тепла. Регулярная очистка каналов калиброванными иглами восстанавливает форму факела и предотвращает отклонение струи от вертикали.

Секционные направляющие служат для обеспечения прямолинейного движения переносной машины при раскрое длинных листов металла на объекте. Рельсы изготавливают из алюминиевого профиля или стали, и они имеют специальные замки для быстрого соединения нескольких отрезков в единую линию.

На нижней поверхности часто располагают резиновые вставки или магнитные упоры для жесткой фиксации на поверхности заготовки. Это позволяет оператору выполнять длинные резы без отклонения от разметки, которое неизбежно возникает при ручном ведении тяжелого аппарата. Ролики машины входят в зацепление с пазами рельса, и за счет этого исключается боковое смещение резака под действием вибрации. Компактные размеры секций упрощают их транспортировку в багажнике легкового автомобиля или в инструментальном ящике.

Точность стыковки отдельных элементов определяет плавность хода и отсутствие ступенек на финишной кромке детали в местах переходов. Использование направляющих позволяет работать в вертикальном или наклонном положении без риска соскальзывания оборудования вниз.

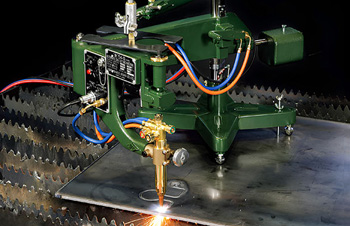

Приводной узел переносного аппарата состоит из компактного электродвигателя постоянного тока и многоступенчатого планетарного редуктора. Такая компоновка позволяет получать высокий крутящий момент при минимальных габаритах и весе, что важно для мобильного оборудования.

Вращение передается на ведущие колеса через систему фрикционных муфт или зубчатые передачи, обеспечивая стабильную скорость подачи головки. Электронный регулятор на корпусе позволяет плавно менять темп движения в диапазоне от 50 до 750 мм/мин для обработки металла разной толщины. Внутренние узлы защищают от перегрева и пыли с помощью герметичного корпуса из алюминиевого сплава с развитым оребрением.

Наличие переключателя направления хода позволяет мгновенно возвращать машину в исходную точку или выполнять резку в обе стороны. Если внутри механизма возникнет чрезмерное трение, система защиты отключит питание для предотвращения сгорания обмоток мотора. Регулярная проверка состояния подшипников вала исключает люфты, которые могут привести к уводу резака в сторону от линии разметки.

Для транспортировки кислорода и горючих газов применяют многослойные резиновые шланги с текстильным или нитяным каркасом повышенной прочности. Внутренний слой изготавливают из химически стойкого каучука, который не разрушается под воздействием пропана, ацетилена или чистого кислорода. Внешнее покрытие имеет цветовую маркировку: синий цвет для окислителя, красный - для горючих смесей.

Армирование позволяет трубкам выдерживать рабочее давление до 20 бар и защищает их от разрыва при случайных перегибах или заломах. Специальные добавки в составе резины предотвращают появление трещин при длительном воздействии солнечного ультрафиолета или низких температур. Гибкость материала сохраняется в широком диапазоне условий, и это обеспечивает свободу перемещения режущей головки.

Шланги обязательно проходят испытания на герметичность и прочность перед установкой на газорезательную машину или ручной пост. Если на поверхности появились глубокие порезы или вздутия, поврежденный участок подлежит немедленной замене для предотвращения пожара. Места соединений со штуцерами фиксируют стальными хомутами или обжимными муфтами.
