Плазменная резка меди

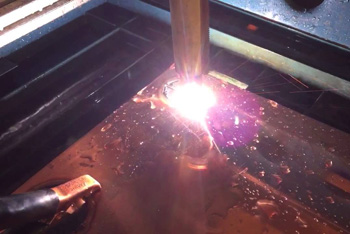

Медь обладает способностью к мгновенному отводу тепла из зоны термического контакта вглубь заготовки. Эта физическая особенность требует использования источников тока с повышенными характеристиками мощности, чтобы скорость плавления металла превышала темп его остывания. Пятно нагрева должно обладать колоссальной плотностью энергии, иначе вместо аккуратного разделения материала произойдет лишь его общий разогрев без образования канала проплавления.

Система ЧПУ контролирует стабильность электрической дуги, которая должна удерживать температуру порядка +30 000℃ для преодоления сопротивления кристаллической решетки сплава. Высокая интенсивность потока гарантирует, что медь перейдет в жидкое состояние раньше, чем тепло успеет распределиться по всей площади листа и вызвать его коробление.

Для качественной прошивки медных плит толщиной более 20 мм инженеры задают значения силы тока, которые в 1.5–2 раза превосходят параметры для аналогичного стального проката. Оборудование должно поддерживать стабильный вольтаж на протяжении всего цикла перемещения резака по заданному контуру. Если плотность энергии в плазменном шнуре упадет ниже расчетных значений, ванна расплава начнет быстро кристаллизовываться и заваривать канал реза.

Применение дуги прямого действия подразумевает включение самой медной заготовки в общую электрическую цепь между катодом и анодом. Плазменный поток в этой схеме совпадает со столбом электрического разряда, что обеспечивает максимально возможную концентрацию энергии в узком канале.

Высокая эффективность процесса обусловлена тем, что тепловая энергия передается металлу не только через разогретый газ, но и за счет непосредственного контакта с электрической дугой. Такая схема позволяет разделять массивные медные плиты толщиной до 22 см, когда другие методы термической обработки теряют свою продуктивность. Плотный столб ионизированного газа прошивает плотную структуру меди насквозь за доли секунды и обеспечивает стабильное выдувание расплава из глубоких пазов.

Технология также поддерживает стабильное горение разряда на высоких скоростях перемещения портала станка. Скорость выхода газа из сопла достигает 1500 м/с, что создает мощный механический напор для удаления продуктов плавления. Дуга прямого действия гарантирует ювелирную точность траектории, так как столб плазмы жестко зафиксирован между электродом и поверхностью заготовки.

Медь проявляет высокую химическую активность при контакте с кислородом в условиях экстремально высоких температур плазменного факела. Использование кислородной среды вызывает бурную реакцию окисления, которая приводит к образованию рыхлого и пористого слоя на торцах деталей.

В зоне реза возникают тугоплавкие оксиды, которые препятствуют нормальному прохождению дуги и существенно снижают скорость линейной проходки инструмента. На поверхности излома часто появляются глубокие каверны и наплывы, которые требуют долгой и трудозатратной механической шлифовки. Кислород также провоцирует интенсивное разбрызгивание расплавленного металла, что ведет к быстрому засорению сопла плазмотрона и порче защитных стекол датчиков системы ЧПУ.

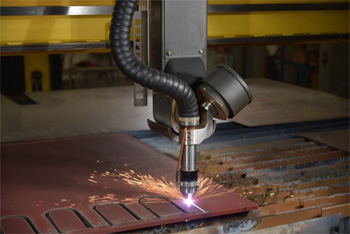

Для получения качественного результата применяют инертные газы или их смеси, которые полностью вытесняют атмосферный воздух из рабочей зоны. Азот или аргон защищают раскаленную медь от взаимодействия с кислородом, сохраняя исходную структуру и цвет металла на кромках. При использовании нейтральных сред торцы изделий остаются гладкими и светлыми, что важно для последующей сборки электротехнических шин или декоративных элементов.

Добавление водорода в аргоновую плазму значительно повышает тепловую энтальпию дуги и улучшает ее режущую способность на массивных медных заготовках. Аргон обладает большой молекулярной массой, что необходимо для эффективного механического выдувания продуктов плавления из узкого канала. Водород же характеризуется высокой теплопроводностью и способностью передавать огромные объемы энергии непосредственно в корень шва.

Тандем газов позволяет формировать максимально узкий и стабильный плазменный столб с температурой до +30 000℃. Благодаря восстановительным свойствам водорода поверхность реза полностью очищается от следов окисления и приобретает зеркальный блеск. Такой режим обработки выбирают для изготовления ответственных деталей с жесткими требованиями к чистоте и шероховатости кромки.

Смесь аргона и водорода минимизирует конусность реза на толстых медных плитах, обеспечивая идеальную перпендикулярность торцов. Система ЧПУ автоматически регулирует пропорции газов в зависимости от текущей толщины проката и скорости перемещения головки. Высокая концентрация тепла в центре факела позволяет сократить ширину пропила, что экономит дорогостоящий цветной металл при плотной раскладке контуров.

В процессе плазменного раскроя на нижнем ребре медной детали часто образуется специфический налет, который имеет высокую твердость и прочное сцепление с основой. Он представляет собой смесь застывших окислов и перегретого металла, которую необходимо убирать для обеспечения точности сборки и эстетики изделия.

Механический способ зачистки включает использование ручных слесарных инструментов, шлифовальных машин с абразивными кругами или металлических щеток. Если деталь имеет сложную ажурную форму, применяют станочную обработку на фрезерных центрах для калибровки контура. Мастер подбирает зернистость инструмента так, чтобы полностью снять шлак без повреждения мягкой поверхности самой медной заготовки.

Для массовых партий мелких изделий эффективным решением признают дробеметную или галтовочную обработку в специальных барабанах. Вращение деталей вместе с абразивным наполнителем позволяет очистить даже труднодоступные внутренние отверстия и пазы от остатков плазменного воздействия.

Химический метод удаления грата подразумевает погружение заготовок в ванны с кислотными составами для растворения оксидной пленки и шлама. После травления медь тщательно промывают и сушат, что возвращает ей первозданный розовый оттенок и блеск.

Обработка медных труб на плазменных комплексах требует синхронизации вращения заготовки и продольного перемещения режущей головки под контролем ЧПУ. Твердотельная фиксация проката в поворотном механизме исключает вибрации и биение, что гарантирует высокую точность выполнения сложных седловидных вырезов и отверстий. Световая или плазменная дуга всегда направляется перпендикулярно к касательной линии в каждой точке окружности цилиндрической поверхности.

Эта технология позволяет превращать обычную медную трубу в функциональный элемент теплообменника или дизайнерский объект с художественной перфорацией. Программное обеспечение рассчитывает траекторию так, чтобы луч не повреждал противоположную стенку трубы после завершения сквозного прокола первой стороны.

Применение многоосевого управления избавляет производство от необходимости долгой ручной разметки и использования абразивных чашек для подгонки стыков. Скорость вращения патрона плавно меняется в зависимости от диаметра трубы и требуемого качества кромки в зоне разреза. Автоматика станка самостоятельно определяет нулевую точку и корректирует положение резака при наличии небольшой овальности заготовки.

Сверхзвуковой поток ионизированного газа скоростью 1500 м/с обеспечивает мгновенный вынос продуктов плавления из узкого канала, предотвращая их повторное оседание на стенках детали. Огромная кинетическая энергия струи буквально вымывает частицы меди, что способствует формированию гладкой кромки с минимальной шероховатостью.

Высокая скорость истечения плазмообразующего газа сужает столб разряда и повышает плотность тепловой энергии в пятне контакта. Это позволяет получать узкие разрезы с четкими краями, которые сопоставимы по качеству с результатами лазерного раскроя на тонких листах. Процесс протекает настолько стремительно, что металл на торцах не успевает вступить в реакцию с остаточными газами из атмосферы цеха.

Стабильность газодинамических параметров внутри сопла определяет отсутствие «волны» и ступенек на поверхности излома при выполнении длинных прямых резов. Система ЧПУ контролирует давление подачи, чтобы исключить возникновение турбулентных завихрений, способных исказить форму плазменного шнура. Мощный напор газа также эффективно охлаждает медное сопло, продлевая его ресурс при работе на экстремальных температурах.

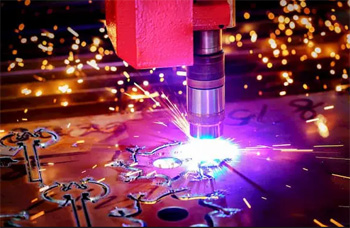

Свойство меди быстро нагреваться и расширяться создает риск коробления заготовки при выполнении насыщенных художественных орнаментов или длинных разрезов. Чтобы сохранить плоскостность изделия, систему ЧПУ настраивают на максимально возможную скорость перемещения головки для минимизации времени теплового воздействия.

Интенсивный точечный нагрев плазмой происходит локально, поэтому основная масса листа остается холодной и сохраняет свою жесткость. Применение «водного стола», где металл плотно соприкасается с жидкостью, обеспечивает мгновенный отвод излишков тепла от линии шва. Вода поглощает инфракрасное излучение и предотвращает распространение температурного фронта вглубь материала, исключая возникновение внутренних напряжений.

Программное распределение последовательности резов также помогает бороться с изгибом металла во время прохода резака по контуру. Головка перескакивает из одного угла заготовки в другой, давая каждой зоне возможность остыть перед выполнением соседнего отверстия.

Эффективность лазерного луча при обработке меди резко падает при увеличении толщины материала свыше 12 мм из-за высокой отражательной способности зеркальной поверхности. Плазменная дуга прямого действия лишена этого ограничения, так как воздействует на металл мощным электрическим разрядом и не зависит от оптических свойств заготовки.

Плазморез легко справляется с медными плитами сечением до 50 мм и более, обеспечивая стабильную скорость проходки и сквозной провар. Энергетический потенциал ионизированного газа позволяет прошивать массивный цветной прокат с меньшими затратами времени на погонный метр. Оборудование ЧПУ для плазменной резки стоит дешевле мощных волоконных лазеров, что снижает себестоимость продукции в сегменте тяжелых деталей.

В отличие от лазерной плазменная технология неприхотлива к состоянию поверхности и к чистоте атмосферы в цехе. Металл с налетом окислов или следами маркировки режется одинаково успешно без риска повреждения дорогостоящей оптики обратным отражением луча. Плазменный факел прощает небольшие неровности и прогибы листа, сохраняя стабильность разряда за счет автоматических регуляторов напряжения.

Расходные элементы плазмотрона работают в условиях экстремальных тепловых нагрузок, поэтому их изготавливают из материалов с максимальной термической стойкостью. Для резки в среде инертных газов применяют вольфрамовые электроды, которые обладают колоссальной температурой плавления и обеспечивают стабильную эмиссию электронов. Гафниевые вставки используют в тех случаях, когда плазмообразующей средой служит сжатый воздух или кислородсодержащие смеси.

Качество наконечника напрямую определяет симметрию плазменного факела и долговечность самого резака. Важно следить за отсутствием раковин и выгорания в центре электрода, так как деформация рабочей зоны ведет к отклонению дуги от вертикальной оси.

Регулярная проверка состояния катода позволяет избежать внезапных остановок станка ЧПУ и предотвратить брак дорогостоящего сырья. Использование некачественных комплектующих часто становится причиной возникновения двойной дуги, которая мгновенно прожигает медное сопло изнутри. Чистота охлаждающей жидкости внутри головки также имеет значение, так как накипь в узких каналах препятствует эффективному отводу тепла от электрода.

Система охлаждения режущей головки должна справляться с повышенными тепловыми нагрузками, так как медь требует использования токов большой силы для поддержания стабильной дуги. В процессе раскроя массивных плит выделяется огромный объем энергии, которая быстро передается обратно на элементы оборудования через излучение от ванны расплава. Чиллер поддерживает температуру внутри инструмента в узком диапазоне, чтобы предотвратить деформацию медного сопла под действием экстремального жара.

Если жидкость в контуре нагреется выше +40℃, физические условия ионизации газа нарушатся и плазменный столб начнет отклоняться от вертикальной оси. Современные станки ЧПУ оснащают датчиками контроля протока, которые моментально блокируют питание при снижении скорости циркуляции хладагента для защиты узлов от прогорания.

В качестве теплоносителя в таких установках применяют деионизированную воду со специальными присадками, которые исключают появление накипи в микроскопических каналах головки. Минеральные отложения внутри плазмотрона часто становятся причиной локального перегрева и мгновенного выхода из строя дорогостоящих внутренних компонентов. Программное обеспечение ведет мониторинг теплового состояния всей системы в режиме реального времени и автоматически подстраивает обороты вентиляторов под текущую мощность разряда.

Формирование стартового отверстия в меди требует точной настройки алгоритмов ЧПУ для исключения выброса вязкого расплава на защитные элементы резака. Медь в жидкой фазе обладает высокой плотностью и липкостью, поэтому при первом касании дуги капли летят вверх и могут мгновенно вывести из строя выходной канал сопла.

Чтобы предотвратить порчу инструмента, система управления применяет технологию плавного нарастания силы тока в сочетании с увеличением высоты поджига дуги. Резака приподнимают над поверхностью металла на безопасное расстояние и только после завершения сквозного прошивания опускают на рабочую дистанцию для движения по контуру. Этот маневр позволяет раскаленным брызгам свободно рассеиваться в пространстве без вреда для керамических наконечников и линз датчиков.

Программный контроль времени врезки гарантирует стабильный вход в материал любой толщины без образования глубоких раковин и прожогов в стартовой точке. Давление плазмообразующей среды в момент прокола устанавливают на максимальном уровне для эффективного пробивания плотной структуры сплава. Если дуга не прошьет плиту с первой попытки, электроника блокирует перемещение портала станка для предотвращения массового брака.

Присутствие микроскопических капель воды или паров масла в плазмообразующем потоке ведет к мгновенной деградации характеристик дуги при контакте с цветным металлом. Влага внутри высокотемпературного разряда распадается на свободный водород и кислород, что вызывает бурное искрение и неконтролируемое разбрызгивание меди. На поверхности медного среза появляются глубокие раковины, поры и черные пятна нагара, которые невозможно удалить без масштабной механической шлифовки.

Масляные включения под действием плазмы оседают на внутренних стенках сопла в виде налета, что провоцирует возникновение паразитной двойной дуги. Этот дефект приводит к стремительному разрушению медного наконечника и может полностью вывести из строя режущую головку станка ЧПУ.

Для обеспечения идеальной чистоты рабочей среды используют многоступенчатые осушители рефрижераторного типа и систему тонких фильтров на входе в станок. Точка росы в пневматической линии должна находиться на минимальном уровне для исключения конденсации пара при резком расширении газа в сопле. Качественная подготовка азота или воздуха продлевает ресурс расходных электродов и гарантирует стабильность ширины шва на протяжении всего пути.
