Плазменная резка листов

Разделение металлического полотна проводят по одной из двух базовых схем, которые определяют зону возникновения электрического разряда. Первый вариант предполагает горение дуги непосредственно между электродом резака и поверхностью стального листа. Этот метод называют резкой дугой прямого действия, при которой заготовка выступает в роли части электрической цепи.

Высокая концентрация энергии позволяет плавить металл на всю глубину и обеспечивает максимальную производительность при раскрое массивных плит. Тепловая мощность в этом случае достигает предельных значений, потому что столб плазмы имеет прямой контакт с материалом. Процесс требует надежного заземления заготовки и хорошей проводимости сплава для стабильного поддержания разряда на протяжении всей траектории.

Второй способ основан на формировании плазменного потока внутри самого плазмотрона между электродом и наконечником сопла. Раскаленный ионизированный газ вылетает наружу в виде узкого факела, который называют плазменной струей. Деталь в этом случае не участвует в передаче тока, поэтому технологию выбирают для обработки диэлектриков или металлов с толстым слоем краски. Режущая способность струи ниже по сравнению с прямой дугой, но она дает возможность выполнять тонкие художественные работы и поверхностную очистку.

Положение режущей головки относительно поверхности заготовки задает характер воздействия термического потока на структуру материала. При выполнении разделительного раскроя инструмент располагают под углом 90 градусов или с небольшим отклонением до 60 градусов к плоскости. Такая ориентация обеспечивает сквозное прошивание листа и быстрое выдувание расплава из канала реза.

Энергия плазменного шнура концентрируется в узкой зоне, что гарантирует получение вертикальных кромок и точное соблюдение габаритов детали. Для массивных стальных плит перпендикулярное положение сопла признают обязательным условием для предотвращения скоса торцов. Система ЧПУ контролирует стабильность этого параметра на протяжении всего рабочего цикла для исключения брака.

Поверхностную резку проводят при наклоне плазмотрона под острым углом от 5 до 30 градусов к металлу. Струя плазмы в этом режиме не пробивает заготовку насквозь, а лишь снимает верхний слой материала на определенную глубину. Эту тактику выбирают для удаления дефектных сварных швов, снятия фаски или выполнения декоративных канавок в художественных панно.

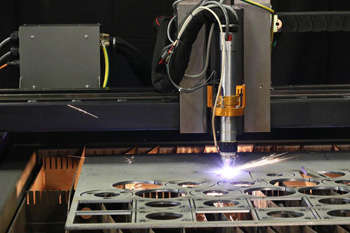

Цифровое управление преобразует команды программного кода в прецизионные движения приводов портала с минимальной погрешностью. Контроллер станка отслеживает координаты режущей головки несколько тысяч раз в секунду и мгновенно корректирует траекторию при обнаружении люфтов. Высокая жесткость станины в сочетании с мощными сервомоторами исключает вибрации, которые могли бы испортить чистоту кромки.

ЧПУ автоматически рассчитывает компенсацию ширины плазменного реза, поэтому итоговые размеры заготовки в точности совпадают с чертежом. Электроника также управляет функцией разгона и торможения на острых углах для предотвращения перегрева тонких элементов. Благодаря автоматизации удается получать отверстия малого диаметра с идеальной круглостью.

Электроника поддерживает стабильное напряжение дуги через систему слежения за высотой сопла. Если лист имеет небольшую волнистость или прогиб, датчики мгновенно меняют положение головки по вертикали. Это гарантирует постоянство энергетических параметров и исключает риск случайного касания инструмента с раскаленным металлом. Программа самостоятельно выбирает точки врезки вне основного контура детали для сохранения безупречной гладкости финишного шва.

Компактные переносные аппараты позволяют выполнять разделение металлических листов непосредственно на объекте без привязки к стационарному оборудованию. Основу такого комплекса составляют инверторный источник тока и легкий плазмотрон, которые легко помещаются в багажнике автомобиля. Для запуска процесса требуется только стандартная электрическая сеть 220В или автономный генератор, что делает инструмент незаменимым при монтаже строительных конструкций.

Ручная плазма превосходит по скорости и аккуратности обычные болгарки или газовые резаки, потому что не требует использования тяжелых баллонов с пропаном. Мобильность установки позволяет кроить листы в труднодоступных местах и на большой высоте при соблюдении правил безопасности.

Невысокие затраты на эксплуатацию ручного оборудования объясняются использованием обычного сжатого воздуха из небольшого компрессора. Мастер может оперативно подрезать заготовки под размер прямо в процессе сборки каркаса или демонтировать старые элементы облицовки. Несмотря на ручное ведение горелки, плазменная дуга обеспечивает ровный срез без зазубрин на тонких листах до 10 мм.

Цветные металлы обладают колоссальной теплопроводностью, которая заставляет тепло моментально уходить из зоны контакта вглубь заготовки. Чтобы локально расплавить медь или алюминий, плазменный шнур должен подавать энергию значительно быстрее, чем материал успевает ее отводить.

Для листов аналогичной толщины силу тока увеличивают в 1.5-2 раза по сравнению с режимами для обычной черной стали. Если мощности разряда будет недостаточно, металл просто нагреется целиком, но стабильный канал проплавления так и не возникнет. Программное управление ЧПУ учитывает эти физические свойства и задает повышенные вольт-амперные характеристики при выборе соответствующего материала в библиотеке станка.

Вторая причина высокого энергопотребления кроется в вязкости расплава цветных металлов, который труднее удалять из узкого шва. Мощная дуга создает избыточное давление внутри канала, которое механически выталкивает жидкую массу наружу под действием скоростной струи газа. При резке массивных алюминиевых плит используют смеси с добавлением водорода: это позволяет поддерживать высокую скорость проходки и избегать появления крупного грата на нижней стороне листа.

Выбор плазмообразующей среды определяет химическую чистоту торца и отсутствие темного налета оксидов на легированной стали. При использовании обычного сжатого воздуха поверхность реза неизбежно покрывается слоем окалины, который ухудшает антикоррозийные свойства материала.

Азот в составе воздуха вызывает насыщение кромки нитридами, что может привести к появлению пор в будущем сварном шве. Для ответственных деталей пищевой и медицинской промышленности выбирают резку в среде инертного азота или аргона. Чистый газ полностью вытесняет кислород из зоны контакта, поэтому торцы изделий остаются светлыми и сохраняют свой естественный металлический блеск.

Высокое давление газа обеспечивает эффективное выдувание вязкого расплава нержавейки, исключая образование прочного грата. Настройка газовой консоли в системе ЧПУ позволяет менять пропорции смеси в зависимости от содержания хрома и никеля в сплаве. Добавление небольшого количества водорода увеличивает скорость проходки и делает поверхность излома более гладкой.

Образование острых наплывов на нижней стороне листа связано с неправильным балансом между скоростью перемещения головки и давлением газа. Для получения чистого среза на тонком металле до 3 мм систему ЧПУ настраивают на максимальный темп проходки инструмента. Быстрое движение плазменного факела не дает расплаву задерживаться на кромках и привариваться к ним в виде капель.

Важно также точно выставить фокусное расстояние, чтобы точка максимальной энергии находилась в нижней трети толщины заготовки. В этом случае плазма эффективно очищает шов от всех продуктов горения непосредственно в момент разделения полотна. Стабильный напор очищенного воздуха гарантирует удаление шлака без остатка.

Состояние отверстия сопла напрямую влияет на симметрию газового потока и отсутствие турбулентных завихрений внутри канала. Регулярная замена изношенных наконечников позволяет удерживать параметры качества на стабильном уровне в течение всей рабочей смены. Использование «водного стола», где лист плотно прилегает к поверхности жидкости, также способствует получению гладких краев: вода моментально охлаждает нижнюю кромку и препятствует налипанию раскаленных брызг расплава на обратную сторону детали.

Главное преимущество плазменной дуги заключается в отсутствии необходимости предварительного прогрева металла до температуры воспламенения. Газовый резак тратит значительное время на подготовку каждой стартовой точки, тогда как плазма начинает процесс плавления мгновенно. Скорость перемещения инструмента при плазменном способе в разы превышает показатели пропановой резки на листах средней толщины.

Высокая температура плазменного шнура позволяет разделять сталь со скоростью до нескольких метров в минуту без потери качества кромки. Эта особенность обеспечивает колоссальную пропускную способность заготовительного участка и сокращает сроки выполнения крупных заказов.

Технология ЧПУ позволяет устанавливать на один портал станка несколько плазмотронов для одновременного раскроя нескольких одинаковых деталей. Автоматизация процесса исключает паузы на ручную разметку и переустановку инструмента, что повышает коэффициент полезного использования рабочего времени. Плазменная дуга легко проходит через пакеты из нескольких листов, выполняя сквозной разрез всей пачки за один проход.

Интенсивное ультрафиолетовое излучение и выделение мелкодисперсной пыли требуют организации многоуровневой системы безопасности на производстве. Рабочую зону станка ЧПУ ограждают защитными экранами со специальным напылением, которое задерживает опасный для глаз свет дуги.

Мощная система вытяжной вентиляции захватывает продукты испарения металла непосредственно из-под зоны резания через секционные столы. Каскад фильтров очищает воздушный поток от токсичных аэрозолей перед его возвращением в помещение или выбросом на улицу. Для защиты от случайных брызг расплава операторы используют специальные маски с автоматическими светофильтрами и костюмы из огнестойкой ткани.

Уровень шума при работе сверхзвукового плазменного потока может достигать 110 дБ, поэтому применение противошумных наушников признают обязательным. Использование «водного стола» существенно улучшает экологическую обстановку, так как жидкость поглощает до 95% дыма и значительно гасит звуковые волны. Все электрические цепи оборудования имеют надежную изоляцию и системы автоматического отключения при возникновении утечек тока.

Современные комплексы плазменного раскроя обладают функцией нанесения технической информации и линий разметки непосредственно на поверхность металла. Для этого система ЧПУ переводит источник тока в режим пониженной мощности, при котором дуга лишь слегка оплавляет верхний слой заготовки.

На листах выжигают серийные номера деталей, логотипы производителей, схемы сборки или центры будущих отверстий под сверление. Эта маркировка отличается исключительной долговечностью, так как не стирается при транспортировке и не боится воздействия влаги. Информация сохраняет читаемость даже после проведения дробеструйной очистки или нанесения некоторых видов лакокрасочных покрытий.

Программное управление позволяет автоматически переносить данные из цифрового чертежа на деталь в режиме реального времени. Скорость нанесения символов плазменным лучом в несколько раз выше по сравнению с механическим клеймением или использованием ручных маркеров. Метод исключает ошибки и пересортицу на складе готовой продукции, так как каждая заготовка получает уникальный идентификатор сразу после выхода из-под резака.

Качественный старт процесса резки требует обеспечения надежного электрического контакта между заготовкой и массовым проводом источника питания. С поверхности металла удаляют толстый слой ржавчины, масляные пятна и значительные загрязнения в местах крепления зажимов и по линии будущего реза.

Если лист покрыт толстым слоем диэлектрической краски или грунта, в точке начала работ покрытие необходимо зачистить до металлического блеска. Присутствие посторонних включений в ванне расплава вызывает искрение и разбрызгивание металла, что ведет к быстрому засорению сопла плазмотрона. Чистая поверхность гарантирует мгновенное зажигание дежурной дуги и стабильный переход разряда на деталь.

Влага на листе металла также представляет опасность, так как при испарении она может вызвать микроскопические хлопки и прерывание процесса ионизации. Перед укладкой на стол прокат проверяют на наличие сильных деформаций, которые могут затруднить работу датчиков автоматического слежения за высотой. Использование очищенного металла позволяет снизить мощность дуги и уменьшить ширину зоны термического влияния.

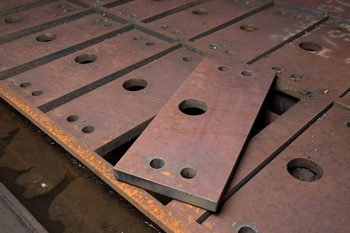

Раскрой массивных стальных плит толщиной 50 мм и более требует применения мощных источников тока, до 400А, и использования специальных газовых смесей. Для эффективного прошивания такого слоя металла дуга должна иметь высокую плотность энергии и стабильную цилиндрическую форму на всем протяжении канала.

При работе с толстым прокатом скорость перемещения головки существенно снижают для обеспечения полного расплавления материала по всей вертикали. Система ЧПУ контролирует параметры давления газа для качественного выдувания большого объема шлака из глубокого шва. Важно правильно подобрать диаметр сопла, чтобы ширина пропила была достаточной для свободного выхода продуктов горения без риска двойной дуги.

На массивных заготовках возрастает роль автоматического контроля напряжения, так как малейшее отклонение высоты резака ведет к потере пробивной способности плазмы. Технологи закладывают специальные режимы «плавного старта» с постепенным наращиванием мощности при входе инструмента в металл. Это предотвращает выброс раскаленной стали вверх и защищает оптические датчики головки от повреждений.
