3d плазменная резка

Оборудование с пространственным управлением создает фаски различных профилей, которые маркируют латинскими буквами V, X, K или Y в зависимости от конфигурации будущего соединения. При формировании V-образного скоса режущую головку наклоняют под заданным углом, чтобы плазменный шнур удалил часть металла по всей толщине стального листа. Такая подготовка позволяет сварочной дуге проникать в самую глубину стыка и обеспечивать максимальную прочность шва при сборке массивных опор.

Когда проект требует X-образной разделки, обработку проводят с двух сторон заготовки, потому что такой шов минимизирует деформации при сварке очень толстых плит. Использование 3D технологий избавляет производственный цикл от трудоемкого ручного снятия фаски шлифовальными машинами, потому что машина формирует нужный профиль за один проход инструмента вдоль контура.

Сложные профили типа Y и K сочетают в себе наклонный срез и прямой вертикальный участок, который называют притуплением кромки. Такая геометрия необходима для автоматической сварки роботами, где важно строго выдерживать зазор между элементами конструкции. Система ЧПУ рассчитывает траекторию так, чтобы плазменная дуга сохраняла стабильность при изменении ориентации сопла в пространстве.

Механизм вращения плазмотрона включает дополнительные оси, которые позволяют инструменту совершать сложные движения вокруг точки контакта. Электроника контролирует наклон сопла в диапазоне до 45 градусов и одновременно управляет поворотом блока вокруг вертикальной оси на 360 градусов.

Такая кинематика обеспечивает перпендикулярность входа луча к поверхности металла даже при движении по крутым радиусам. Приводы головки имеют прецизионные редукторы с минимальным люфтом, поэтому погрешность позиционирования не превышает сотых долей миллиметра. Система ЧПУ синхронизирует все перемещения портала и ротационного узла в режиме реального времени для сохранения стабильной ширины пропила.

Каждое изменение угла наклона требует мгновенной корректировки высоты инструмента, так как расстояние от сопла до металла меняется по законам тригонометрии. Автоматика считывает эти данные и вносит поправки в работу сервомоторов, чтобы фокус плазменного шнура всегда находился в оптимальной точке. Калибровка ротационного блока предотвращает увод дуги в сторону и гарантирует получение четких граней на деталях со сложной 3D-геометрией.

Автоматический регулятор высоты (THC) измеряет электрическое напряжение между электродом и заготовкой, так как этот параметр напрямую зависит от длины плазменного столба. При выполнении наклонных резов зазор между соплом и металлом должен оставаться постоянным для сохранения энергии плавления.

Если лист имеет прогибы или неровности, система ЧПУ мгновенно фиксирует изменение вольтажа и подает команду на вертикальное перемещение головки. Эта функция исключает риск случайного контакта плазмотрона с раскаленным металлом и предотвращает гашение дуги на сложных участках пути. Стабильность дистанции гарантирует одинаковую ширину шва и отсутствие конусности на кромках деталей.

В процессе 3D-обработки траектория движения инструмента становится многомерной, что усложняет поддержание нужного зазора без участия электроники. Регулятор высоты обрабатывает сигналы от датчиков со скоростью в несколько миллисекунд, поэтому головка плавно обходит любые препятствия. Программное обеспечение блокирует работу THC в моменты резкого торможения или прохождения углов для исключения ложных срабатываний из-за падения напряжения.

Способность плазменного шнура пробивать металл под углом зависит от эффективной длины канала, которая увеличивается при наклоне сопла. Если лист толщиной 30 мм режут под углом 45 градусов, фактический путь дуги внутри материала возрастает до 42 мм. Этот факт требует повышения мощности источника тока и снижения скорости перемещения головки для обеспечения сквозного проплавления.

Специалисты учитывают эти физические параметры при выборе оборудования, потому что предельная толщина для 3D-резки всегда меньше аналогичного показателя для прямого раскроя. Обычно станки эффективно справляются с наклонными резами на стальных плитах до 50-60 мм в зависимости от марки используемого генератора.

Еще один лимит связан с газодинамическими процессами внутри узкого наклонного канала, где выдувание расплава протекает менее эффективно. Слишком острый угол наклона может привести к скоплению шлака в нижней части шва и образованию прочного грата на торцах. Программное управление ограничивает максимальный угол поворота головки значением 45-50 градусов для сохранения высокого качества поверхности. При работе с массивными заготовками используют специальные газовые смеси, которые повышают температуру и пробивную способность плазмы.

Перевод трехмерной модели детали в набор команд для станка требует использования специализированных CAM-систем с поддержкой многоосевой кинематики. Постпроцессор анализирует геометрию каждой грани и автоматически вычисляет углы поворота ротационной головки в каждой точке контура.

Программа учитывает габариты режущего инструмента и длину вылета плазмотрона для исключения столкновений с заготовкой или элементами стола. Весь процесс генерации кода направляют на достижение непрерывности движения портала, так как любые остановки плазмы вызывают дефекты на кромке. Алгоритм также закладывает компенсацию ширины реза, которая меняется при изменении угла наклона сопла.

Цифровая модель процесса позволяет провести полную виртуальную симуляцию раскроя до начала физического контакта инструмента с металлом. Специалисты видят все перемещения головки на экране монитора и могут вовремя скорректировать опасные участки траектории. Программное обеспечение оптимизирует точки врезки и отхода луча, чтобы следы от прожига находились за пределами финишного контура изделия.

Изготовление массивных металлоконструкций требует создания идеальных стыковочных узлов, где несколько балок или труб сходятся под разными углами. Плазменная резка 3D позволяет вырезать в двутаврах и швеллерах седловидные пазы и технологические окна с одновременным снятием фаски.

Точность такого сопряжения обеспечивает плотное прилегание элементов без зазоров, что критично для прочности конструкций под большими нагрузками. Традиционные методы подготовки заготовок ручным инструментом не могут дать аналогичного качества и требуют долгой слесарной доводки. Использование станков с ЧПУ сокращает время заготовительного этапа в несколько раз и повышает общую надежность инженерных сооружений.

Технология позволяет выполнять сложные фигурные вырезы в узловых фасонках, которые распределяют напряжения в точках крепления вантовых систем. Лазерные датчики станка проверяют реальную кривизну проката перед началом работ, что исключает ошибки при монтаже на строительной площадке. Все детали получают маркировку и линии разметки непосредственно в процессе резки, что упрощает ориентацию балок при сборке каркаса.

Состав плазмообразующего газа определяет температуру факела и способность струи эффективно выдувать вязкий расплав из глубоких каналов. Для качественной 3D-обработки толстой нержавеющей стали часто применяют смеси аргона и водорода, потому что они обеспечивают высокую теплопроводность дуги.

Водород создает восстановительную атмосферу, которая предотвращает окисление кромок и сохраняет естественный серебристый цвет металла на фаске. Аргон добавляет массу потоку, что необходимо для механического удаления продуктов плавления при больших углах наклона головки. Такая комбинация газов гарантирует получение зеркально гладкого торца без наплывов и окалины.

При работе с углеродистыми сталями используют очищенный сжатый воздух или кислород для поддержки реакции горения железа в зоне реза. Однако для ответственных деталей со снятием фаски часто выбирают азот под высоким давлением, чтобы исключить азотирование поверхности и образование пор в будущем сварном шве. ЧПУ станок автоматически меняет расход и давление газа при переходе инструмента от прямого участка к наклонному.

Технология пространственной резки позволяет прошивать отверстия и одновременно формировать коническое углубление для потайных головок крепежных элементов. Режущая головка совершает круговое движение с постоянным изменением угла наклона, вырезая фаску вокруг центральной оси проема. Это заменяет последующую механическую обработку на сверлильных станках и значительно ускоряет выпуск монтажных плит и фланцев.

Точность выполнения конуса контролирует электроника, поэтому болты садятся в гнезда идеально ровно, без перекосов. Система ЧПУ обеспечивает полную идентичность всех отверстий в партии, что гарантирует легкую сборку узлов на объекте.

Процесс зенковки плазмой требует ювелирной настройки мощности, чтобы избежать оплавления тонких кромок в верхней части воронки. Программный алгоритм плавно снижает силу тока при прохождении крутых траекторий для сохранения четкости геометрии. Струя вспомогательного газа эффективно удаляет шлак из полости, оставляя стенки чистыми и готовыми к установке метизов. Метод позволяет работать с закаленными сталями, которые крайне трудно поддаются механическому сверлению и зенкованию.

Сложная траектория наклоненной головки создает риск повреждения оборудования при наезде на выступы заготовки или прижимные механизмы стола. Современные комплексы 3D-резки оснащают системами активной защиты, которые включают в себя оптические сенсоры и магнитные держатели плазмотрона.

Если сопло касается препятствия, магнитный замок мгновенно размыкается и резак отделяется от привода без повреждения внутренних узлов. Электроника моментально останавливает движение всех осей портала и выдает сигнал тревоги на пульт управления ЧПУ. Данная мера безопасности сохраняет дорогостоящую ротационную головку в рабочем состоянии даже при ошибках в программе раскроя.

Дополнительный уровень защиты обеспечивает программная функция виртуального барьера, которая запрещает инструменту заходить в опасные зоны. На этапе подготовки управляющего кода ПО проверяет все перемещения головки с учетом её реальных габаритов в наклонном состоянии. Система автоматически приподнимает плазмотрон на безопасную высоту при переездах между деталями для исключения ударов об уже вырезанные фрагменты.

Интенсивный тепловой поток плазмы воздействует на материал чрезвычайно локально, поэтому основная масса заготовки не успевает прогреться до критических температур. Зона термического влияния (ЗТВ) при таком способе раскроя ограничивается шириной 0.5-1.2 мм в зависимости от толщины плиты.

Высокая скорость перемещения ротационной головки предотвращает глубокие структурные превращения в кристаллической решетке сплава. Это позволяет сохранять исходные прочностные характеристики и вязкость металла на всей площади детали за пределами узкого шва. Быстрое охлаждение кромок струей газа фиксирует структуру материала в первозданном виде без внутренних напряжений.

Программное управление ЧПУ рассчитывает оптимальные тепловые режимы для каждого этапа обработки, исключая перегрев тонких перемычек. При выполнении сложных пространственных вырезов система может делать технологические паузы для выравнивания температуры заготовки. Такой подход предотвращает коробление и выгибание деталей, сохраняя их идеальную геометрическую точность после остывания. Титан и высоколегированные стали режут в среде инертных газов для защиты от выгорания важных компонентов сплава.

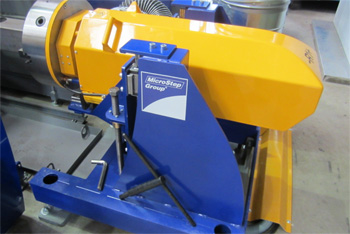

Роботизированные комплексы позволяют кроить фасонный прокат со всех сторон без необходимости его многократного кантования и ручной разметки. Плазмотрон на ротационной головке обходит полки и стенку двутавра, прорезая в них отверстия под болты и выполняя косые срезы на торцах.

Программное обеспечение учитывает геометрию сечения балки и автоматически корректирует высоту головки при переходах между плоскостями. Метод позволяет вырезать в массивном прокате сложные технологические проемы для прокладки коммуникаций или облегчения веса конструкции. Высокая скорость обработки профиля обеспечивает производительность, которая недоступна для традиционных механических пил и фрез.

Система ЧПУ координирует движение всех осей станка так, чтобы дуга всегда находилась в оптимальном положении относительно металла. Точность сопряжения балок после такой резки позволяет собирать пространственные каркасы зданий с минимальными зазорами под сварку. Отсутствие заусенцев и окалины на кромках избавляет производство от необходимости долгой ручной очистки деталей.

Сочетание прецизионного раскроя и нанесения технической информации позволяет создавать готовые к монтажу узлы с полной системой идентификации. Одновременно с выполнением наклонных резов плазменный станок в режиме пониженной мощности наносит на поверхность детали маркировку.

Система ЧПУ выжигает серийные номера, логотипы компаний или схемы сборки, которые сохраняют читаемость весь срок службы изделия. Это исключает ошибки при комплектации сложных заказов на складе и упрощает работу монтажников на удаленных объектах. Информация не стирается при транспортировке и не боится воздействия агрессивных атмосферных факторов.

Гравировка также служит для нанесения осевых линий и центров будущих отверстий, которые могут потребоваться на этапе финишной сборки. Программное управление обеспечивает идеальное позиционирование надписей относительно контура детали с точностью до десятых долей миллиметра. Метод заменяет использование красящих маркеров и ручных клейм, сокращая трудозатраты персонала.
