Плазменная резка алюминия

Алюминий обладает специфическим свойством моментально образовывать на поверхности прочную оксидную пленку при контакте с воздухом. Эта оболочка имеет температуру плавления около +2050℃, что более чем в три раза превышает аналогичный показатель для самого чистого металла.

Обычная газовая горелка на смеси пропана или ацетилена с кислородом не может создать тепловой поток нужной мощности для эффективного разрушения этой природной защиты. В результате металл под пленкой начинает течь и деформироваться раньше, чем струя газа прошьет лист насквозь. Вместо аккуратного разделения возникают грубые оплавления и рваные края, которые делают заготовку непригодной для дальнейшего промышленного использования. Кислородная среда провоцирует рост оксидного слоя, который блокирует прохождение тепла вглубь материала и вызывает сильное зашлаковывание рабочей зоны.

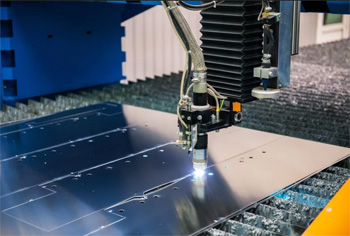

Плазменная дуга решает проблему за счет колоссальной концентрации энергии и температуры плазменного шнура до +30 000℃. Мощный ионизированный поток мгновенно испаряет тугоплавкую оксидную корку и основной металл в узком канале реза. Сверхзвуковая скорость истечения газов позволяет механически выдувать продукты плавления из шва до момента их повторного застывания. Процесс протекает настолько быстро, что соседние участки алюминиевого листа не успевают накопить избыточное тепло и сохраняют исходную геометрию.

Наличие легирующих элементов в составе материала напрямую определяет вязкость расплава и его теплофизические характеристики при термическом воздействии. Сплавы системы алюминий-магний группы АМг обладают повышенной коррозионной стойкостью и пластичностью, поэтому показывают отличные результаты при раскрое плазменной дугой.

Присутствие магния улучшает поглощение энергии и способствует формированию более однородного канала проплавления без лишних брызг.

Металлы группы АМц с добавлением марганца тоже хорошо поддаются обработке, так как этот компонент стабилизирует поведение ванны расплава. Для таких заготовок используют стандартные настройки мощности и среднее давление плазмообразующего газа.

Дюралюминий марок Д16 или Д19 содержит медь, которая резко повышает теплопроводность и отражательную способность заготовки. Данный фактор заставляет станок работать на повышенных токах для компенсации быстрого отвода тепла от зоны реза. Если в сплаве присутствует кремний, как в силуминах, расплав становится более густым и требует увеличения давления вспомогательного газа для качественной очистки шва.

Разделение массивных алюминиевых плит толщиной более 50 мм требует применения газовых смесей с высокой энтальпией и теплопроводностью. Сочетание аргона и водорода признают самым эффективным решением для глубокого проплавления вязких цветных металлов на промышленных установках.

Аргон обеспечивает высокую массу плазменного потока, которая необходима для механического удаления большого объема расплава из глубокого канала. Водород обладает уникальной способностью передавать тепловую энергию вглубь шва, что значительно увеличивает режущую способность дуги при тех же значениях тока. Эта смесь позволяет станку ЧПУ поддерживать высокую скорость проходки на заготовках сечением до 80 мм без потери качества поверхности торца. Водород также создает восстановительную атмосферу в зоне контакта, которая полностью блокирует процесс образования новых окислов на свежем срезе.

Кромка массивной детали получается зеркально гладкой и сохраняет свой естественный светлый оттенок без темной окалины и гари. Температурный профиль такой дуги имеет высокую концентрацию в центре, что минимизирует конусность реза на толстых плитах. Настройка пропорций газов в автоматической консоли станка предотвращает перегрев сопла и продлевает ресурс электродов.

Кислородная плазма вызывает бурную экзотермическую реакцию при контакте с алюминием, которая становится практически неконтролируемой из-за высокой химической активности металла. Вместо узкого и аккуратного разреза дуга формирует широкую зону плавления с рваными краями и многочисленными наплывами.

Избыток кислорода провоцирует мгновенный рост толстого слоя рыхлых оксидов, которые намертво привариваются к поверхности заготовки в виде шлака. Эти образования имеют очень высокую твердость и требуют длительной механической шлифовки абразивным инструментом для придания деталям товарного вида.

Использование активных газов существенно ухудшает геометрическую точность реза и может привести к неисправимому браку тонкостенных изделий. Поверхность торца после такого воздействия приобретает пористую структуру, которая снижает прочность будущих сварных швов.

Еще одной негативной стороной кислородного метода признают сильное загрязнение внутренней полости резака продуктами горения алюминия. Мелкодисперсная пыль и брызги металла быстро выводят из строя медное сопло и катод, что увеличивает простои оборудования ЧПУ. Высокая температура реакции может вызвать оплавление верхней кромки листа, из-за чего углы и мелкие отверстия теряют свою четкость.

Образование застывших капель металла на обратной стороне листа связано с высокой теплопроводностью алюминия и низкой скоростью удаления расплава. Для получения чистого среза необходимо точно настроить баланс между мощностью дуги и давлением плазмообразующего газа в системе ЧПУ.

Повышенный напор газа обеспечивает мгновенный вынос жидкой фазы из канала до момента ее охлаждения и приваривания к нижнему ребру. Важно также подобрать оптимальную скорость перемещения головки, чтобы дуга не отклонялась назад и сохраняла вертикальность фронта резания. Если вести инструмент слишком медленно, избыточное тепло расширит зону плавления и приведет к накоплению шлака на торцах заготовки. Мастер устанавливает фокусное расстояние так, чтобы точка максимальной энергии находилась ближе к нижней границе металла.

При работе с тонкими листами до 3 мм грат практически не образуется за счет мгновенного прошивания материала насквозь. Массивные плиты требуют использования специальных добавок водорода в газ для разжижения расплава и улучшения его текучести.

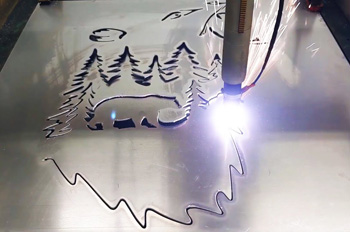

Цифровое управление позволяет воплощать в мягком металле сложнейшие орнаменты и графические рисунки с фотографической точностью каждой линии. Система ЧПУ контролирует перемещение резака по трем осям одновременно, обеспечивая плавность хода на крутых поворотах и малых радиусах. Это исключает появление ступенек и завалов контура, которые неизбежны при ручном ведении плазмотрона по шаблону.

Программный код содержит точные параметры мощности для каждого сегмента пути, что предотвращает пережог тонких алюминиевых перемычек. Можно изготавливать уникальные панно, ажурные перегородки и элементы рекламных вывесок с ювелирной детализацией мелких отверстий. Высокая скорость процесса позволяет выпускать крупные партии декоративных панелей за минимальный промежуток времени.

Автоматика станка самостоятельно корректирует высоту головки над листом, компенсируя возможную кривизну заготовки в режиме реального времени. Этот фактор гарантирует стабильность ширины реза и сохранение четкости рисунка на всей площади крупногабаритного листа. Программное обеспечение позволяет выполнять раскладку деталей максимально плотно для экономии дорогостоящего цветного металла.

Локальный нагрев алюминия вызывает значительные внутренние напряжения в металле из-за его высокого коэффициента температурного расширения. Чтобы сохранить идеальную плоскостность тонких заготовок, применяют технологию раскроя на «водном столе» или используют специальные режимы импульсной подачи тока.

Контакт нижней стороны листа с водой обеспечивает мгновенный отвод лишнего тепла от зоны реза и предотвращает прогрев всей массы материала. Температурная нагрузка локализуется в крайне узком канале, поэтому края детали не выгибаются и не идут волнами после остывания. Система ЧПУ распределяет траекторию движения инструмента так, чтобы резка начиналась от центра листа и постепенно смещалась к периферии. Такой порядок работы способствует равномерному распределению сил расширения по всей площади металлической плиты.

Жесткая фиксация краев заготовки при помощи мощных механических или магнитных прижимов удерживает металл в одной плоскости на протяжении всего цикла. Программное управление закладывает технологические паузы между проходами резака для выравнивания температуры в наиболее критических зонах орнамента. Увеличение скорости перемещения головки также снижает общее время термического воздействия на кромку, сохраняя исходную жесткость алюминия. Для особо тонких листов, до 2 мм, подбирают сопла малого диаметра для формирования максимально узкого плазменного факела.

Наличие в газовой магистрали частиц масла, влаги или пыли приводит к нестабильному горению дуги и быстрому разрушению внутренних узлов плазмотрона. Посторонние примеси вызывают возникновение паразитных электрических разрядов внутри сопла, что ведет к эрозии медных стенок и искажению формы выходного отверстия.

Загрязненная среда снижает прозрачность плазменного канала и требует повышения напряжения для поддержания дуги, что увеличивает нагрузку на источник питания ЧПУ. Конденсат в воздушной линии может спровоцировать микровзрывы в зоне реза, которые портят поверхность алюминия и вызывают выкрашивание гафниевой вставки электрода.

Для обеспечения долгой службы станка системы подачи оснащают многоступенчатыми фильтрами-осушителями и центробежными сепараторами. Использование очищенного азота или аргона с показателем 99.9% продлевает жизнь расходных материалов в три или четыре раза по сравнению с обычным сжатым воздухом. Чистый газ гарантирует формирование симметричного и узкого факела, который обеспечивает ювелирную точность раскроя мелких деталей.

Применение чистого азота в качестве плазмообразующей среды позволяет получить самую высокую чистоту поверхности и отсутствие оксидного налета на кромках. Но энергетический потенциал азотной плазмы имеет свои физические пределы, которые проявляются при увеличении сечения заготовки.

При толщине алюминия свыше 20 мм дуга начинает терять стабильность и пробивную способность из-за недостаточно высокой теплопроводности газа. Это приводит к значительному замедлению скорости работ и появлению сильной конусности на торцах деталей из-за рассеивания энергии плазменного шнура. Струя азота не может обеспечить качественное выдувание густого алюминиевого расплава из глубоких каналов, что провоцирует образование прочного грата.

Для обработки более массивных алюминиевых заготовок оборудование ЧПУ переводят на использование смесей с добавлением водорода. Водород резко повышает температуру плазменного факела и увеличивает напряжение на дуге, что необходимо для прошивки массивных стальных плит и листов. Азот же остается идеальным решением для тонкого и среднего проката, где важна высокая детализация и аккуратность шва.

Локальный нагрев плазменной дугой практически не меняет механические свойства алюминиевого сплава в зоне разделения заготовки. Благодаря высокой скорости проходки станка ЧПУ зона термического влияния остается крайне узкой и не превышает одного миллиметра. Это позволяет сохранять исходную пластичность металла на кромках, что важно для успешного выполнения операций на листогибочном прессе.

Детали не трескаются и не ломаются по линии сгиба, даже если она проходит в непосредственной близости от места термического воздействия. Отсутствие закалки кромок на алюминии выгодно отличает плазменный метод от обработки высокоуглеродистых сталей, где края часто становятся хрупкими.

Чистота торцов после резки в инертной среде гарантирует отсутствие микротрещин, которые могли бы стать очагами разрушения при деформации материала. Точность геометрических размеров заготовок обеспечивает идеальное совпадение всех монтажных отверстий и пазов после придания изделию объемной формы. Программное обеспечение рассчитывает развертки с учетом коэффициента растяжения сплава, поэтому итоговые параметры продукции соответствуют чертежу.

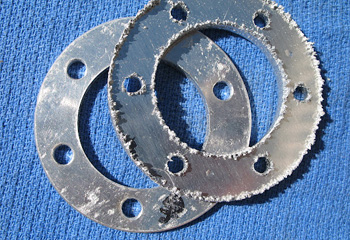

Несмотря на высокое качество современных плазморезов ЧПУ, на кромках деталей могут оставаться микроскопические следы испаренного металла и легкая шероховатость. Для изделий, которые предназначены для авиации, медицины или пищевой промышленности, такие загрязнения недопустимы.

Процедура финишной обработки включает удаление остаточного нагара и мелких заусенцев при помощи ручных шлифовальных машин или в автоматических галтовочных барабанах. В процессе вращения с абразивным наполнителем края заготовок приобретают приятную на ощупь гладкость и теряют острые ребра. Это обеспечивает безопасность персонала при монтаже и улучшает эстетический вид готовой продукции. Очистка торцов до чистого металла необходима для обеспечения стопроцентной адгезии защитных лаков или порошковых красок в будущем.

Если заготовка требует последующей аргонодуговой сварки, торцы очищают химическим способом для удаления тонкого слоя оксидов. Это предотвращает попадание неметаллических включений в сварочную ванну и гарантирует герметичность шва под давлением. Мойка деталей после резки удаляет остатки технологической смазки и мелкую алюминиевую пыль.

Соблюдение оптимального темпа движения плазмотрона гарантирует получение гладкой поверхности торца без глубоких вертикальных борозд. Если вести инструмент слишком медленно, избыточное тепло начинает плавить края заготовки сверх меры, что ведет к скруглению верхних углов и потере четкости контура. При этом ширина шва значительно увеличивается, а в структуру металла проникает больше тепла, вызывая нежелательный отжиг и снижение твердости материала.

Высокая скорость проходки, напротив, ограничивает термическое воздействие узкой линией самого разреза. Это сохраняет кристаллическую решетку сплава в первозданном виде и предотвращает выгорание важных легирующих компонентов на границе шва. ЧПУ система автоматически корректирует скорость на поворотах для поддержания стабильной энергии плавления в каждой точке траектории.

Слишком быстрый темп работы тоже несет в себе риски, так как дуга может не успеть прошить лист на всю глубину, что приведет к появлению непрорезанных участков. В таких случаях плазменный шнур начинает отклоняться в сторону, создавая сильную конусность и неровности на нижней стороне детали. Технологи подбирают режимы так, чтобы шлейф искр уходил строго вниз или под небольшим углом по направлению движения.

Низкая себестоимость плазменной технологии обусловлена высокой скоростью разделения металла и меньшими затратами на содержание сложного оборудования. Плазменный станок ЧПУ требует значительно меньше инвестиций при покупке и установке по сравнению с мощными волоконными лазерами. Расходные материалы в виде медных сопел и гафниевых электродов стоят недорого и легко заменяются силами персонала без привлечения сервисных инженеров.

Технология позволяет использовать в качестве плазмообразующей среды очищенный сжатый воздух, что исключает постоянные расходы на закупку дорогих технических газов в баллонах. Эффективность плазмы на заготовках средней и большой толщины превышает показатели лазера, сокращая время работы установки на один погонный метр реза.

Высокий коэффициент полезного действия процесса термического плавления снижает потребление электроэнергии в расчете на единицу продукции. Плазменные комплексы отличаются неприхотливостью к условиям эксплуатации и могут стабильно работать в запыленных цехах без потери точности. Отсутствие сложной оптической системы избавляет предприятие от регулярных затрат на юстировку зеркал и замену защитных стекол.
