Плазменная резка труб

Процесс разделения металла начинают с возбуждения искрового разряда внутри головки резака. Электрический импульс высокого напряжения пробивает зазор между катодом и медным наконечником, что создает факел дежурной дуги. Через сопло подают поток газа, который при контакте с искрой превращается в ионизированную среду.

Это позволяет сформировать первичный плазменный столб без непосредственного касания заготовки. Когда головка приближается к поверхности трубы, происходит автоматический переход энергии на основной металл. В этот момент дежурный разряд гаснет, а вся мощность направляется на сквозное проплавление стенки. Система ЧПУ контролирует стабильность этого перехода для исключения брака на старте.

В результате происходит мгновенное расширение канала дуги под воздействием высокого давления. Скорость истечения газа достигает 1500 м/с, что обеспечивает эффективный вынос расплава из узкой полости. Температура шнура до +30000℃ гарантирует легкое прошивание стали толщиной до 100 мм за две-три секунды.

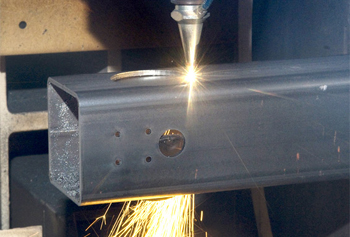

Программное обеспечение станка координирует работу двух независимых приводов для получения точного пространственного контура. Первый механизм отвечает за поступательное движение режущей головки вдоль оси заготовки, второй обеспечивает равномерный поворот трубы в кулачковом патроне или на роликовых опорах.

Система ЧПУ вычисляет результирующий вектор перемещения луча в каждой точке окружности. Такая интеграция позволяет вырезать седловидные пазы и косые срезы под любым углом к горизонту. Точность сопряжения деталей после подобной обработки составляет десятые доли миллиметра, что гарантирует герметичность стыков.

Несогласованность скоростей ведет к искажению геометрии отверстий и появлению ступенек на кромке. Электроника отслеживает положение заготовки тысячи раз в секунду и мгновенно корректирует темп подачи. При резке труб малого диаметра частота вращения патрона возрастает для поддержания линейной скорости плазмы. Массивные профили требуют плавного разгона и торможения для компенсации инерции тяжелого металла.

Для разделения труб большого диаметра в полевых условиях применяют переносные установки с самоходными каретками. Эти устройства закрепляют непосредственно на теле трубы при помощи цепей или магнитных направляющих поясов.

Встроенная система приводов перемещает плазмотрон по внешней окружности объекта со строго заданной скоростью. Питание комплекса осуществляют от мобильных генераторов или сварочных агрегатов постоянного тока. Метод позволяет проводить ремонтные работы и врезку новых сегментов без демонтажа всей линии. Компактные габариты оборудования обеспечивают доступ к металлу в узких траншеях или надземных переходах.

Качество дистанционного управления определяет точность смыкания начальной и конечной точек реза. Мастер задает параметры через выносной пульт, что повышает безопасность труда при работе с габаритными объектами. Плазменная дуга эффективно справляется с толстостенным прокатом под открытым небом независимо от температуры воздуха. Сжатый газ подают из баллонов через систему осушки для исключения порчи катода влагой.

Мобильный способ разделения превосходит механические пилы по скорости и чистоте получаемого торца. Отсутствие открытого огня снижает риск возгорания изоляционных материалов на объекте.

В процессе термического раскроя раскаленные брызги металла летят внутрь заготовки и быстро остывают на противоположной стенке. Для узких труб проблема удаления продуктов плавления стоит особенно остро из-за малого свободного объема полости.

Скоростная газовая струя не всегда успевает вынести весь расплав наружу через канал реза. В результате на внутренней поверхности образуются прочные наплывы, которые могут сужать проходное сечение или повреждать уплотнители арматуры. Этот дефект требует последующей механической очистки ершами или специальными насадками на гибком валу. Применение защитных паст перед началом работ помогает снизить адгезию шлака к стали.

Система ЧПУ минимизирует количество таких загрязнений за счет подбора оптимального давления вспомогательного газа. Если напор воздуха будет избыточным, внутри трубы возникнет турбулентность, которая хаотично разбросает капли металла. Правильная настройка фокусного расстояния дуги обеспечивает её концентрацию в узкой зоне стенки без рассеивания энергии.

Металлический прокат часто имеет отклонения от идеальной цилиндрической формы из-за особенностей производства или условий хранения. Современные станки оснащают бесконтактными датчиками слежения, которые измеряют фактический радиус заготовки перед стартом программы.

Электроника фиксирует биение поверхности при вращении и вносит поправки в координаты движения резака по вертикали. Это позволяет удерживать стабильный зазор между соплом и металлом на всем протяжении траектории. Постоянство дистанции гарантирует одинаковую ширину пропила и исключает риск случайного столкновения головки с деталью. Автоматика плавно корректирует высоту, предотвращая гашение дуги на участках с сильной деформацией.

Программный алгоритм также учитывает осевое скручивание профильных труб при расчете точек врезки. Если станок обнаружит значительное отклонение, система предложит провести автоматическое выравнивание или заблокирует цикл для предотвращения брака. Использование лазерных сканеров обеспечивает построение точной 3D-модели реального объекта в памяти контроллера.

Подготовка торцов под сварку требует формирования наклонной кромки с углом от 10 до 50 градусов к поверхности металла. Роботизированная головка станка может поворачиваться в нескольких плоскостях, удерживая плазменную дугу под нужным углом.

Система ЧПУ рассчитывает траекторию так, чтобы инструмент обходил окружность трубы с постоянным наклоном сопла. Это позволяет получать V-образные или X-образные скосы за один рабочий проход без механического фрезерования. Точность выполнения фаски составляет сотые доли миллиметра, что обеспечивает идеальное прилегание элементов при сборке магистралей.

Автоматика станка самостоятельно корректирует высоту резака при изменении угла атаки, сохраняя фокус энергии внутри металла. Программное обеспечение позволяет закладывать переменный угол фаски по контуру седловидного выреза для сложных пространственных соединений. Настройка параметров исключает появление окалины на скошенной поверхности, гарантируя чистоту будущего сварного шва.

Технические возможности оборудования позволяют разделять стальные трубы со стенкой 80-100 мм при использовании мощных источников тока. Предельная толщина ограничена пробивной способностью плазменного столба и эффективностью выдувания расплава из глубокого канала.

Для заготовок сечением более 50 мм станок ЧПУ снижает скорость перемещения портала для обеспечения сквозного провара. При работе с экстремальными толщинами возрастает риск возникновения двойной дуги, что требует особой конструкции сопел и усиленного охлаждения. Массивные детали требуют предварительного прогрева зоны врезки для исключения термического удара и повреждения катода.

Нижний порог доступных толщин начинается от 0.2 мм, что позволяет обрабатывать прецизионные трубки для медицины и электроники. На тонком металле важно использовать малые токи и высокую скорость, чтобы избежать прожогов и потери формы профиля. Система ЧПУ плавно регулирует энергетику разряда в зависимости от теплоемкости конкретного сплава. Для большинства промышленных нужд диапазон от 2 до 40 мм оптимален по соотношению качества кромки и цены.

Локальный нагрев при плазменной резке ограничивается узкой полосой металла вдоль линии разреза, которая обычно не превышает 20 мм. Это имеет ключевое значение для сохранения исходной структуры сплава и предотвращения деформации трубы.

Высокая температура дуги, +30000℃, расплавляет металл мгновенно, а скоростной поток газа уносит тепло вместе с шлаком. В результате соседние участки заготовки не успевают прогреться до критических отметок, при которых меняется закалка или вязкость. Минимальная ширина прогрева позволяет вырезать в трубах густую сетку отверстий без риска их взаимного влияния и искажения формы.

Программное управление станка распределяет траектории резов так, чтобы тепловая нагрузка распределялась равномерно по всей окружности. Это исключает появление внутренних напряжений, которые могли бы привести к изгибу или скручиванию длинных профилей после остывания. Короткое время воздействия лазера или плазмы на металл сохраняет его антикоррозийные свойства за пределами шва.

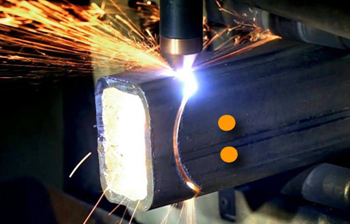

Для надежной фиксации квадратных и прямоугольных заготовок используют специальные кулачковые патроны с независимым или синхронным перемещением опор. Механизм должен обеспечивать точную центровку оси вращения профиля относительно оптической оси плазмотрона.

Система ЧПУ контролирует усилие прижима, чтобы предотвратить деформацию тонких стенок профильной трубы при зажатии. Роликовые опоры поддерживают длинный прокат по всей протяженности, исключая вибрации и осевое смещение во время быстрых поворотов. Тщательная настройка захватов гарантирует отсутствие проскальзывания металла при резких остановках и разгонах портала.

Автоматизированные станки могут иметь функцию автоматической смены зажимных губок под разные типоразмеры шестигранников или овалов. ЧПУ учитывает геометрию сечения при расчете траектории, так как расстояние до углов профиля больше, чем до центров его граней. Датчики положения фиксируют правильность установки заготовки и блокируют запуск луча при малейшем перекосе. Качественное крепление позволяет вести резку со скоростью до 9000 мм в минуту без потери точности контура.

Промышленные роботы с многоосевыми манипуляторами позволяют обрабатывать крупногабаритный прокат диаметром до 2000 мм в автоматическом режиме. Лазерная головка или плазморез на конце стрелы робота обходит заготовку по сложной траектории, выполняя сквозные вырезы и маркировку.

Такая технология незаменима при производстве фундаментных свай, элементов опор ЛЭП и корпусов крупнотоннажных судов. Система ЧПУ синхронизирует движения манипулятора с вращением трубы на массивных ложементах для обеспечения безупречной стыковки швов. Роботизация исключает тяжелый ручной труд в опасных зонах и кратно повышает производительность заготовительных цехов.

Программное обеспечение комплексов поддерживает импорт готовых 3D-моделей зданий и сооружений для автоматического создания карт раскроя. Робот самостоятельно выбирает инструмент и режимы обработки в зависимости от марки стали и требуемой чистоты кромки. Высокая гибкость манипулятора дает возможность вырезать отверстия в труднодоступных местах, где стационарные станки бессильны.
