Плазменная резка ЧПУ

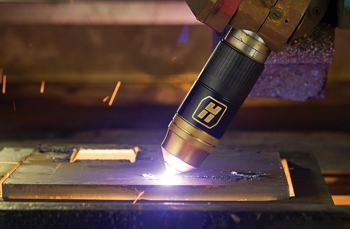

Цифровая система станка контролирует подачу газа в камеру сопла для создания направленного спирального потока вокруг центрального электрода. Газ поступает в распределитель под высоким давлением и приобретает вращательное движение, что обеспечивает механическое сжатие дуги и резкое повышение плотности энергии.

Плотный столб ионизированного вещества принимает строгую цилиндрическую форму и не отклоняется от заданной оси при быстром перемещении портала станка. Стабилизация гарантирует получение максимально узкого канала проплавления и полностью исключает риск подплавления верхних кромок заготовки.

Контроль также включает автоматическую регулировку силы тока в зависимости от скорости движения режущей головки. Электроника ЧПУ постоянно соотносит параметры электрического разряда с толщиной обрабатываемого металла для поддержания стабильной ванны расплава. Когда плазменный шнур проходит через структуру стали, он сохраняет пробивную способность на всем протяжении траектории. Современные станки исключают рассеивание тепловой энергии за счет прецизионной настройки газовых консолей в режиме реального времени.

Контроллер ЧПУ непрерывно измеряет электрическое напряжение между электродом и заготовкой и преобразует эти данные в команды для двигателя вертикальной оси. Дистанция от сопла до листа металла напрямую влияет на вольтаж разряда, поэтому любое изменение зазора вызывает мгновенную реакцию исполнительных механизмов.

Если заготовка имеет неровности, волнистость или прогибы, привод Z-оси поднимает или опускает плазмотрон для поддержания заданного эталона высоты. Стабильность этого расстояния исключает возникновение двойной дуги и защищает медный наконечник от преждевременного разрушения брызгами металла. Автоматика реагирует на колебания поверхности со скоростью в несколько миллисекунд, что гарантирует однородность ширины пропила по всей длине реза.

Функция контроля высоты также предотвращает физическое столкновение инструмента с уже вырезанными деталями, которые могут приподняться над уровнем стола после отделения. Система ЧПУ фильтрует помехи от летящих искр и шлака, чтобы исключить ложные срабатывания оптических или электрических датчиков. Когда резак заходит на участок с предварительно проделанными пазами, электроника временно блокирует корректировку высоты для сохранения стабильности траектории.

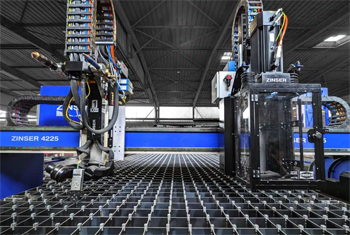

Жесткая рама портального станка служит фундаментом для перемещения тяжелой режущей головки на высоких скоростях без потери качества геометрии. Основу станины изготавливают из толстостенных стальных профилей с последующим термическим отпуском для снятия напряжений в кристаллической решетке. Высокая прочность основания гасит вибрации, которые возникают при резких ускорениях и торможениях мощных приводов.

Приводы на базе сервомоторов обеспечивают плавность хода и точность позиционирования инструмента в пределах 0.1 мм. Электроника ЧПУ координирует работу двух синхронных двигателей по продольной оси для исключения перекоса балки во время скоростного движения. Качественные рельсовые направляющие сохраняют параллельность осей на протяжении всего срока службы оборудования.

Динамические характеристики станка позволяют развивать скорость холостых переходов до 20000 мм в минуту и выше, что существенно сокращает цикл обработки. Программный алгоритм рассчитывает траекторию так, чтобы минимизировать инерционные нагрузки на механические сопряжения и редукторы портала.

Начальный этап пробивки металла требует точной настройки временных задержек в программе ЧПУ для формирования чистого сквозного канала. Когда плазмотрон занимает стартовую позицию, генератор зажигает дугу на увеличенной высоте для защиты сопла от попадания раскаленных капель расплава.

Электроника станка удерживает инструмент неподвижно в течение нескольких секунд, пока тепловой поток не прошьет лист на всю глубину. Этот параметр называют временем прожига, и его величина напрямую зависит от толщины и теплопроводности обрабатываемого сплава. ЧПУ плавно опускает головку на рабочую дистанцию только после получения подтверждения о сквозном прохождении плазменного шнура через структуру металла.

Программное обеспечение позволяет задавать индивидуальные циклы врезки для внутренних отверстий и внешних контуров детали. Система автоматически корректирует давление плазмообразующей среды в момент старта для обеспечения мягкого входа в материал. Если заготовка имеет массивное сечение, более 50 мм, используют технологию плавного заглубления дуги по спиральной или наклонной траектории. Такой маневр распределяет тепловую нагрузку и предотвращает выброс раскаленной стали в сторону элементов режущей головки.

Современные комплексы плазменного раскроя оснащают многоуровневыми системами предотвращения повреждений режущего инструмента при наезде на препятствия. В конструкции плазмотрона применяют магнитные или пневматические замки, которые моментально размыкают связь при возникновении бокового физического контакта.

Если сопло задевает приподнятый край отрезанного фрагмента или забытый на столе предмет, резак просто отделяется от привода без деформации осей. Электроника мгновенно фиксирует разрыв цепи безопасности и блокирует движение всех двигателей портала для предотвращения аварии. Такой механизм сохраняет дорогостоящую механику ротационных блоков и исключает простои цеха из-за сложного ремонта.

Программная часть ЧПУ также содержит интеллектуальные модули для обнаружения угроз на этапе подготовки карты раскроя. Алгоритм проверяет траекторию переездов головки и автоматически прокладывает маршрут в обход зон возможного наклона мелких деталей. Датчики приближения постоянно контролируют рабочее пространство вокруг сопла в режиме реального времени. Система выдает предупреждающий сигнал, если геометрические отклонения заготовки выходят за границы безопасного коридора.

Цикл работы плазмотрона включает две критические стадии — для стабилизации разряда и эффективного охлаждения расходных компонентов инструмента. Система ЧПУ активирует режим предварительной продувки перед зажиганием дуги для полного вытеснения остатков воздуха и влаги из внутренних трактов. Эта процедура подготавливает газовую среду и создает условия для возникновения устойчивого ионизированного потока в канале сопла.

Длительность операции составляет доли секунды, но ее наличие гарантирует легкий розжиг дежурной дуги без осечек. Электроника контролирует напор смеси через цифровые датчики, блокируя запуск программы при малейшем падении давления в магистрали.

Фаза послепродувки начинается сразу после гашения основной дуги и продолжается в течение заданного интервала времени. Струя холодного газа эффективно отводит избыточную тепловую энергию от медного наконечника и вставки электрода, которые нагревают до экстремальных температур. ЧПУ поддерживает работу клапанов даже во время пауз между резами для существенного продления ресурса оснастки. Интенсивное охлаждение предотвращает термическую деформацию сопла и исключает риск приваривания брызг расплава к внешним поверхностям.

Для кратного повышения темпов выпуска продукции на портале станка ЧПУ устанавливают сразу несколько независимых плазменных головок. Такая компоновка позволяет одновременно вырезать несколько идентичных заготовок из одного или нескольких листов металла по общей программе. Система управления координирует перемещение всех плазмотронов абсолютно синхронно, обеспечивая полную идентичность размеров в рамках всей партии.

Дистанцию между инструментами настраивают вручную или при помощи дополнительных электроприводов исходя из габаритов будущих изделий. Данная технология незаменима при серийном производстве кронштейнов, полос и простых строительных закладных деталей. Использование многофакельной резки сокращает время выполнения крупных заказов в несколько раз.

Каждая режущая головка в такой системе имеет индивидуальный контур подачи среды и автономный регулятор высоты для компенсации локальных прогибов металла. ЧПУ станок отслеживает состояние всех источников тока и блокирует движение портала при возникновении сбоя в любой из цепей. Программный алгоритм оптимизирует точки старта так, чтобы исключить взаимное влияние мощных тепловых полей от соседних дуг.

Процесс термического разделения металлов сопровождается генерацией мощных высокочастотных шумов при каждом розжиге электрической дуги. Такие помехи могут вызывать критические сбои в работе процессора, приводить к потере связи с сервоприводами или искажению данных от датчиков.

Для нейтрализации негативного влияния инженеры применяют комплексную систему экранирования всех кабельных магистралей и шкафов управления. Провода для передачи цифровых команд заключают в плотные металлические оплетки, которые соединяют с общим контуром заземления производства. Источники питания и контроллеры ЧПУ изолируют в стальных корпусах с многоступенчатыми сетевыми фильтрами для защиты от наводок.

Специальные блоки гальванической развязки отделяют логические цепи станка от силовых контуров плазмотрона и компрессора. ЧПУ станок использует дифференциальные методы передачи сигналов на сервоусилители, что существенно повышает помехозащищенность системы в условиях интенсивных разрядов. Качество заземления медной шины стола и самой станины оборудования имеет решающее значение для правильного отвода паразитных токов.

Ширина плазменного пропила зависит от диаметра выходного отверстия и плотности дуги, поэтому размеры готовой заготовки могут отличаться от векторов в чертеже. Система ЧПУ решает указанную проблему путем автоматического смещения траектории на половину ширины шва в нужную сторону относительно контура. Программа вычисляет путь для инструмента, чтобы после испарения слоя металла габариты изделия в точности соответствовали проекту.

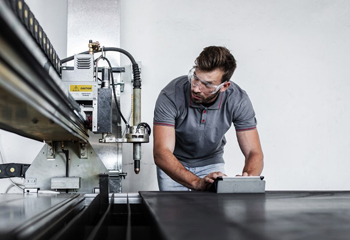

Специалист вводит фактическое значение ширины реза в таблицу параметров на основе результатов тестовых проходов по обрезкам листа. Электроника самостоятельно корректирует движение сервоприводов, учитывая сторону обхода контура — внутреннюю или внешнюю. Тщательная настройка этой функции избавляет производство от ручной подгонки узлов.

Величина смещения может плавно меняться по мере износа расходных материалов, так как канал в сопле постепенно расширяется под действием плазмы. ЧПУ станок позволяет оперативно вносить правки в коэффициенты компенсации без остановки производственного цикла и переделки управляющего кода. Программное обеспечение учитывает также конусность торца, предлагая оптимальные значения для разных типов газов и марок стали.

Темп перемещения инструмента напрямую влияет на угол наклона боковой поверхности разреза и общую прямолинейность торца детали. Если система ЧПУ задает избыточную скорость проходки, нижняя точка плазменного столба начинает отставать от верхнего края, что вызывает значительную конусность. При таком режиме верхний размер изделия оказывается меньше нижнего, а поверхность излома приобретает дугообразный профиль с грубыми рисками. Слишком медленное движение портала ведет к накоплению тепла и расширению канала, что также портит точность соблюдения размеров.

Технологи подбирают оптимальные скоростные режимы для каждого типа металла для получения строго вертикальных стенок. Программное управление позволяет динамически менять скорость на криволинейных сегментах пути для компенсации инерционного отклонения дуги. ЧПУ станок плавно замедляет движение при вырезании малых радиусов, обеспечивая полное расплавление стали по всей вертикали шва.

Современные алгоритмы контроля траектории рассчитывают фазы торможения так, чтобы термическая нагрузка на острых углах не вызывала оплавления кромок. Точный подбор темпа проходки в сочетании со стабилизацией высоты минимизирует эффект конусности до 1-2 градусов.
