Плазменная резка решеток

Основная проблема при работе с несплошными материалами заключается в постоянном обрыве электрической цепи, когда сопло проходит над пустотами решетки. Для поддержания стабильного плазменного шнура необходим непрерывный контакт дуги с металлической поверхностью заготовки.

В моменты перехода через проемы стандартное оборудование гасит основной разряд, потому что сопротивление воздушного зазора становится слишком высоким. Это приводит к необходимости постоянного повторного розжига, что замедляет темп производства и вызывает быстрый износ системы поджига. Каждый новый старт дуги на краях тонких перемычек может привести к их оплавлению или деформации из-за избыточной концентрации тепловой энергии в одной точке.

Система ЧПУ должна обладать специфическим алгоритмом управления, который поддерживает горение дежурной дуги даже в моменты отсутствия контакта с металлом. Если электроника не успевает мгновенно реагировать на изменение условий, кромки ребер решетки получают рваную структуру и покрываются толстым слоем шлака. Точность траектории на таких объектах имеет решающее значение, так как малейшее отклонение портала вызывает подрезку соседних элементов.

Инновационный подход к обработке решеток подразумевает введение в рабочую зону специальной металлической проволоки, которая выполняет роль промежуточного проводника тока. Этот элемент позволяет сформировать устойчивый столб плазмы между горелкой и дополнительным электродом, поэтому дуга сохраняет мощность независимо от наличия металла заготовки под соплом. Плазменная струя в такой конфигурации приобретает высокую стабильность и равномерность, что позволяет успешно разделять материалы со сложной прерывистой геометрией.

Электроника ЧПУ контролирует скорость подачи проволоки и поддерживает её оптимальное положение относительно плазмотрона на всем протяжении пути. Метод исключает риск гашения разряда при прохождении через широкие проемы и гарантирует сквозное прошивание самых толстых ребер.

Применение технологии значительно повышает режущую способность установки, позволяя обрабатывать даже комбинированные заготовки из металла и бетона. Дополнительный электрод создает условия для возникновения мощного плазменного потока с постоянными характеристиками, что положительно сказывается на чистоте кромки. На краях решетки не образуются наплывы и окалина, так как энергия распределяется строго вдоль линии разреза.

Механическое воздействие ножей или пресса на ажурные конструкции часто вызывает необратимую деформацию тонких перемычек и нарушение плоскостности всего полотна. Плазменная струя воздействует на материал бесконтактно и локально, поэтому внутренние напряжения в кристаллической решетке металла практически не возникают. Это позволяет сохранять идеальную форму ячеек и гарантирует отсутствие микротрещин на границах раздела.

Точность позиционирования инструмента под управлением ЧПУ достигает сотых долей миллиметра, что недоступно для большинства гильотинных станков. Лазерная четкость плазменного факела обеспечивает получение ровного среза даже на высокопрочных сплавах, которые трудно поддаются механическому разрушению.

Плазменной резкой можно проделать в решетках отверстия любой сложной формы, включая круги, овалы и многоугольники. Механический инструмент ограничен геометрией штампа, тогда как плазма движется по любой траектории, которую задает программный код. Скорость процесса на современном оборудовании позволяет выполнять масштабные заказы в кратчайшие сроки без потери качества. Количество отходов при термическом способе минимально, потому что ширина пропила составляет всего несколько миллиметров.

При раскрое ажурных панелей существует риск накопления избыточного тепла в узких мостиках металла, что ведет к их деформации или полному исплавлению. Для защиты геометрии рисунка применяют тактику распределенной резки, при которой система ЧПУ направляет головку в разные части листа для исключения локального перегрева.

Программа выстраивает маршрут так, чтобы тепло успевало рассеиваться в массе заготовки перед началом обработки соседнего участка. Короткие циклы воздействия в сочетании с высокой скоростью перемещения портала минимизируют ширину зоны термического влияния. В результате тонкие элементы орнамента сохраняют жесткость и четкость контуров.

Дополнительный эффект дает использование «водного стола», где нижняя сторона решетки постоянно контактирует с охлаждающей жидкостью. Вода моментально отводит излишки тепловой энергии, предотвращая коробление металла. Мастер настраивает параметры дуги таким образом, чтобы плотность потока была достаточной для быстрого разделения, но не вызывала расширения канала реза.

Подготовка цифровой модели для станка ЧПУ требует соблюдения технологических норм, которые гарантируют прочность готовой решетки. Инженеры проверяют векторный файл на наличие минимально допустимых зазоров между отверстиями, которые должны составлять не менее 1.5 толщины используемого металла. Если перемычки будут слишком тонкими, мощный плазменный поток может просто сдуть их или вызвать катастрофический перегрев.

Все контуры в чертеже должны иметь статус замкнутых линий, иначе электроника станка не сможет корректно рассчитать траекторию движения инструмента. Программное обеспечение автоматически учитывает ширину плазменного шва, поэтому в файле указывают номинальные размеры всех элементов.

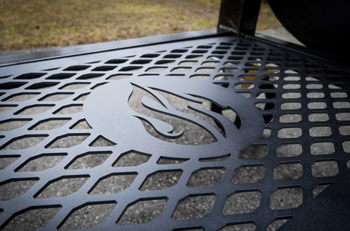

Особое внимание уделяют расстановке точек врезки, которые располагают в зонах будущих отходов для сохранения чистоты лицевой поверхности. Конструкторы закладывают плавные входы и выходы луча, чтобы избежать появления характерных «кратеров» на видимых кромках. Для сложных художественных орнаментов в чертеж добавляют компенсационные мостики, которые удерживают мелкие фрагменты внутри полотна до момента окончания всей программы.

Тип используемой газовой среды определяет химическую чистоту кромки и наличие на ней оксидного налета. При работе со стальными решетками под покраску чаще выбирают сжатый воздух, так как он обеспечивает высокую скорость и низкую себестоимость погонного метра. Но кислород в составе воздуха вызывает образование тонкой темной пленки, которую необходимо удалять перед нанесением декоративных покрытий.

Для получения светлого и блестящего реза на нержавеющей стали применяют чистый азот под высоким давлением. Этот газ инертен и полностью блокирует доступ кислорода к зоне расплава, сохраняя естественный цвет металла на торцах. Чистота кромки после азотной обработки гарантирует отличную адгезию порошковой краски без предварительного грунтования.

Для массивных промышленных решеток из алюминия технологи рекомендуют использовать смеси аргона и водорода. Водород создает восстановительную атмосферу, которая выжигает оксидную пленку и делает поверхность среза зеркально гладкой. Аргон добавляет массу потоку для эффективного выдувания вязкого расплава из глубоких ячеек.

Изготовление систем промышленного настила требует работы с металлом толщиной 20 мм и более, что накладывает особые требования к мощности источника тока. Плазменная дуга должна сохранять строгую вертикальность на всей глубине пропила для обеспечения плотной стыковки элементов.

Система ЧПУ контролирует напряжение на дуге, предотвращая возникновение конусности на торцах массивных ребер. Высокая пробивная способность плазменного шнура позволяет разделять плиты со скоростью более метра в минуту, что в разы превосходит возможности механических пил. Кромки после такой обработки получают мелкочешуйчатую фактуру, которая повышает коэффициент трения и препятствует скольжению на готовом полу.

При резке тяжелых конструкций важно обеспечить надежное закрепление листа на станине станка для исключения вибраций от мощного газового потока. Автоматика постоянно отслеживает износ сопла, так как малейшая деформация отверстия вызывает отклонение дуги и портит геометрию пазов. Программа рассчитывает оптимальные температурные режимы для исключения внутренних напряжений в толстом металле.

Обработка оцинкованных или окрашенных сетчатых полотен возможна при использовании специальных импульсных режимов работы оборудования. Плазменная струя мгновенно испаряет защитный слой непосредственно в линии реза, при этом зона термического разрушения покрытия остается минимальной.

ЧПУ настраивает параметры так, чтобы предотвратить возгорание краски на основной поверхности изделия. Высокая скорость перемещения головки гарантирует, что тепло не успеет распространиться под слой цинка и вызвать его отслоение. Кромки после такой обработки сохраняют антикоррозийные свойства за счет частичного затекания расплавленного защитного металла на свежий срез стали.

Для работы с окрашенными заготовками применяют повышенное давление вспомогательного газа, который эффективно сдувает продукты сгорания полимеров. Это защищает оптику датчиков и сопло плазмотрона от оседания липкого нагара. Настройка фокуса дуги позволяет получать узкий шов с четкими границами без обгорания краев. Метод идеально подходит для подгонки готовых вентиляционных решеток под нестандартные проемы непосредственно на объекте.

При изготовлении густых сетчатых структур количество точек входа плазменной дуги в металл достигает нескольких тысяч на одном полотне. Каждый новый прокол заготовки создает риск разбрызгивания расплава и ускоряет износ медного сопла из-за обратных брызг стали.

Чтобы оптимизировать процесс, применяют метод непрерывного перемещения инструмента, при котором плазмотрон переходит от одной ячейки к другой через узкие технологические мостики. Световой или плазменный поток не гаснет на протяжении всего цикла обработки целого сегмента решетки. Эта тактика существенно снижает тепловую нагрузку на катод и предотвращает появление дефектов в точках старта. Программное обеспечение ЧПУ рассчитывает траекторию так, чтобы луч описывал единую кривую без лишних пауз на розжиг дуги.

Плавный вход в контур исключает ударное воздействие плазмы на тонкие ребра. Когда инструмент движется без остановок, ширина пропила остается стабильной на всей площади панели. Система ЧПУ контролирует скорость подачи на переходах между элементами узора, что предотвращает оплавление углов.

Для обеспечения безопасности на промышленных объектах и лестницах часто требуют изготовления решеток с противоскользящими свойствами. Плазменная дуга позволяет формировать на верхних гранях металлических полос специальные зубцы или волнообразные насечки непосредственно в процессе раскроя.

Станок направляет резак по сложной зигзагообразной траектории, которая создает острые выступы с заданным шагом. Высокая температура плазменного шнура обеспечивает мгновенное испарение металла в точках формирования профиля, что исключает появление закруглений на вершинах зубьев. Такая обработка заменяет трудоемкую механическую накатку и позволяет получать решетки с любым классом противоскольжения.

Зубчатый рельеф на кромках не снижает несущую способность настила, так как глубина насечек строго калибруется электроникой станка. При использовании плазмы металл в зоне контакта подвергается локальной закалке, что повышает износостойкость острых граней при интенсивной эксплуатации. Поток вспомогательного газа полностью удаляет продукты плавления из впадин, поэтому рельеф получается чистым и не требует долгой ручной зачистки.

Качественное нанесение защитного слоя цинка требует отсутствия оксидной пленки и определенной шероховатости на торцах каждой ячейки. Плазменный раскрой в среде азота или аргона обеспечивает получение чистой металлической поверхности, которая обладает высокой адгезией к расплаву цинка.

В отличие от механической рубки плазма не создает наклепа и упрочнения на краях, поэтому защитный металл глубоко проникает в структуру сплава. При погружении в ванну с цинком заготовки не требуют долгого кислотного травления, так как на кромках отсутствуют следы масел и эмульсий.

Минимальный радиус закругления на торцах после плазмы предотвращает скопление избыточного цинка и образование потеков, которые часто портят вид решетчатых настилов. Система ЧПУ выдерживает стабильную ширину канала, что важно для свободного стока жидкого цинка при извлечении изделия из емкости. Поверхность реза после дуги имеет мелкопористую фактуру, которая служит идеальным якорем для диффузионного слоя.
