Плазменная резка профиля

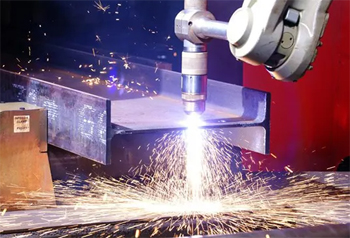

Процесс роспуска массивного стального профиля требует высокой мощности дуги и точного соблюдения прямолинейности на всей длине заготовки. Сначала балку устанавливают на станину портального станка, где ЧПУ координирует движение режущей головки вдоль центральной оси изделия. Плазменный шнур прошивает толщу металла и разделяет двутавр на два независимых элемента с Т-образным сечением.

Высокая скорость проходки инструмента минимизирует время термического воздействия на кромку, поэтому исходная прочность сплава за пределами шва остается неизменной. Сверхзвуковой поток ионизированного газа моментально удаляет расплав из канала, что гарантирует получение чистого среза без глубоких каверн.

Финишный этап включает автоматическую коррекцию траектории, если исходный профиль имеет небольшую кривизну или внутренние напряжения. Система датчиков измеряет положение стенки балки в режиме реального времени и передает сигналы на приводы для мгновенной подстройки высоты сопла. Такой подход исключает риск гашения дуги и предотвращает появление брака на длинных участках проката до 12 м.

Тавровые профили после плазмы часто используют в качестве направляющих для крановых путей или силовых элементов перекрытий.

Стабильная подача шестиметровых заготовок в зону обработки обеспечивается за счет системы приводных и холостых роликов, которые называют рольгангами. Профильный прокат имеет значительные вес и габариты, поэтому его надежная фиксация исключает вибрации во время работы плазмотрона.

Ролики располагают с определенным шагом для предотвращения прогиба балки под действием силы тяжести, так как любая деформация металла ведет к потере фокусного расстояния дуги. Электроника ЧПУ синхронизирует скорость перемещения портала со скоростью вращения опорных валов, что позволяет вести непрерывный рез на деталях сложной конфигурации. Специальные зажимы фиксируют профиль в заданных координатах перед началом пробивки технологических отверстий.

Опоры часто оснащают датчиками контроля положения, которые блокируют запуск луча при неправильном позиционировании уголка или швеллера. Чистота поверхности роликов влияет на сохранность внешнего вида проката, так как налипший шлак может оставить вмятины на мягких металлах.

Да, технология плазменного раскроя позволяет прошивать отверстия диаметром от 5 мм в полках и стенках профиля за доли секунды. В отличие от механического сверла световая дуга не затупляется при контакте с твердыми легированными сталями и не требует использования охлаждающей эмульсии.

ЧПУ контролирует параметры напряжения тысячи раз в секунду, обеспечивая идеальную круглость и соосность проемов на противоположных сторонах балки. Это существенно ускоряет выпуск деталей под болтовые соединения в масштабных строительных проектах. Плазма легко прорезает не только круглые, но и овальные или прямоугольные пазы без смены инструментальной оснастки.

Отсутствие механического давления на стенку швеллера предотвращает его случайное смещение и деформацию в зоне контакта. Поверхность внутри отверстий получается гладкой, так как высокотемпературный поток испаряет частицы металла без образования рваных заусенцев. Программное управление плавно снижает мощность на выходе из канала для получения четкой геометрии нижнего края.

Состав плазмообразующей среды напрямую определяет температуру дуги и скорость прошивания металла разной плотности. Для обработки углеродистых сталей чаще используют очищенный сжатый воздух, потому что кислород в его составе поддерживает реакцию горения железа и выделяет дополнительное тепло. Это позволяет станку ЧПУ разделять толстостенные профили при меньших затратах электричества на один погонный метр.

Если заготовка выполнена из нержавеющей стали или алюминия, воздух заменяют на инертный азот или аргон. Такие газы защищают металл от окисления и предотвращают появление темной окалины на торцах деталей. Высокое давление газа обеспечивает качественное выдувание вязкого расплава и охлаждает сопло резака для продления его ресурса. Применение газовых смесей с добавлением водорода повышает напряжение на дуге и увеличивает её пробивную способность на массивных двутаврах.

Качественная ионизация среды снижает количество брызг расплава, а точный контроль расхода газа помогает предприятию удерживать низкую себестоимость продукции при серийном выпуске заготовок.

Многоосевые станки позволяют выполнять сложнейшие пространственные сопряжения элементов без ручной разметки и долгой слесарной подгонки. Роботизированная головка перемещается вокруг профиля под разными углами, формируя седловидные вырезы и косые срезы с ювелирной точностью.

Программное моделирование процесса в трех измерениях гарантирует плотное прилегание торцов труб при сборке пространственных ферм. Система ЧПУ автоматически рассчитывает компенсацию толщины стенки для сохранения идеальной геометрии внутреннего канала. Это существенно повышает герметичность и прочность будущих сварных швов в ответственных металлоконструкциях.

Технология позволяет вырезать технологические окна и пазы на криволинейных поверхностях, когда использование других методов обработки затруднено. Лазерные датчики станка ЧПУ отслеживают реальный профиль заготовки и вносят правки в траекторию при обнаружении овальности. Весь цикл раскроя протекает в автоматическом режиме, что исключает ошибки из-за человеческого фактора на этапе подготовки стыков.

Процесс разделения металла дугой исключает использование баллонов с горючими газами типа пропана или ацетилена в рабочей зоне. Энергия для плавления поступает исключительно по электрическим кабелям, что сводит риск возникновения пожара или взрыва к абсолютному минимуму.

Система ЧПУ контролирует все параметры тока и автоматически отключает питание при возникновении короткого замыкания или обрыва дуги. Отсутствие открытого факела большой площади предотвращает перегрев окружающего оборудования и элементов строительных конструкций. Плазменный шнур локализован внутри сопла и воздействует на металл точечно, обеспечивая высокую концентрацию тепла в узком канале.

В процессе работы не происходит выделение опасных продуктов неполного сгорания углеводородов, так как плазма базируется на физических процессах ионизации. Мощная вытяжная вентиляция станка ЧПУ эффективно удаляет пары металла и мелкодисперсную пыль непосредственно из-под зоны резания. Это создает здоровые условия труда для персонала и защищает органы дыхания от токсичного воздействия аэрозолей. Все электрические цепи имеют многоуровневую изоляцию и защитные экраны, которые блокируют электромагнитное излучение.

Нарушение баланса между скоростью подачи и силой тока приводит к появлению наплывов застывшего металла на нижнем ребре профиля. Если головка станка ЧПУ движется слишком медленно, избыточное тепло расширяет зону плавления и вызывает скругление верхних углов реза. Ширина пропила при этом увеличивается сверх проектных значений, что портит точность стыковки деталей при монтаже. Слишком быстрый темп проходки не дает дуге успеть прошить всю толщину металла, из-за чего возникают непрорезанные участки и грубые вертикальные борозды.

Состояние сопла и центровка электрода напрямую влияют на симметрию плазменного факела и отсутствие эффекта конусности. Малейший износ выходного отверстия искажает поток газа, что провоцирует налипание шлака на одной из сторон контура. А присутствие влаги в воздушной магистрали вызывает искрение и пористую структуру торца, которая снижает антикоррозийную стойкость изделий.

Программное управление контролирует стабильность напряжения дуги, предотвращая появление «волны» на поверхности излома при рывках портала.

Нанесение технической информации непосредственно в процессе раскроя позволяет создать систему быстрой идентификации каждой балки или уголка. Система ЧПУ переводит резак в режим пониженной мощности, при котором дуга лишь слегка оплавляет поверхность металла без сквозного прожига.

На профилях выжигают серийные номера деталей, схемы сборки или центры будущих отверстий под метизы. Такая разметка обладает исключительной долговечностью, так как не стирается при транспортировке и не боится воздействия влаги. Ее не удаляет дробеструйная очистка поверхности или не скрывают защитные покрытия.

Плазменная разметка служит надежным ориентиром для сварщиков, указывая точные места приварки косынок и ребер жесткости. Данная опция особенно востребована при производстве ответственных металлоконструкций со сложной схемой соединений. Сочетание резки и маркировки в рамках одного цикла повышает общую культуру производства и эффективность использования оборудования.

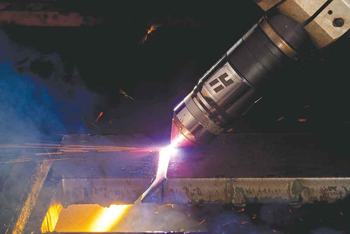

Раскрой металла средней толщины требует применения мощных источников тока до 200А и точного подбора плазмообразующих сопел. Плазменный шнур должен иметь высокую плотность энергии для сквозного прошивания стального сердечника за один рабочий проход инструмента.

При работе с таким сечением система ЧПУ устанавливает умеренную скорость перемещения головки для обеспечения полноты выдувания тяжелого расплава. Скоростная газовая струя преодолевает силы поверхностного натяжения жидкой стали, формируя узкий канал с аккуратными стенками. Важно правильно настроить высоту поджига дуги, чтобы раскаленные брызги не повреждали защитный экран плазмотрона в момент прокола.

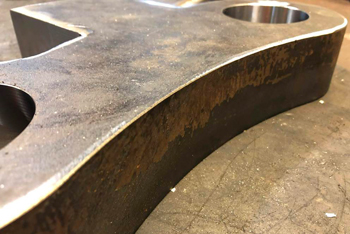

Электроника станка постоянно мониторит стабильность вольтажа, так как малейшее отклонение ведет к потере пробивной способности плазмы. Технологи закладывают режимы плавного входа в контур для исключения теплового удара и сохранения геометрии углов профиля. Качество поверхности торца характеризуется мелкой шероховатостью, но она не мешает, а, напротив, создает отличную адгезию при последующей покраске изделий.

Уникальное сочетание производительности и точности делает плазменную резку профиля приоритетной для строительной индустрии и тяжелого машиностроения. Из стальных швеллеров, уголков и балок изготавливают силовые каркасы промышленных зданий, опоры мостов и элементы складских терминалов.

В добывающей промышленности профильный прокат используют для постройки буровых вышек и рам карьерной спецтехники, работающей под экстремальными нагрузками. Высокая скорость раскроя на ЧПУ станках позволяет оперативно снабжать материалами крупные инфраструктурные объекты. Качество заготовок гарантирует надежность металлоконструкций в условиях северных широт и агрессивных сред.

Дизайнеры и архитекторы заказывают художественную перфорацию профилей для создания уникальных элементов уличной мебели, лестничных ограждений и малых архитектурных форм. Благородная геометрия фасонного металла в сочетании с ажурностью резки придает объектам современный и технологичный вид в стиле лофт.

В судостроении и вагоностроении из профиля режут элементы внутреннего набора и рамы транспортных средств, где важен минимальный вес при максимальной жесткости.
