Плазменная резка латуни

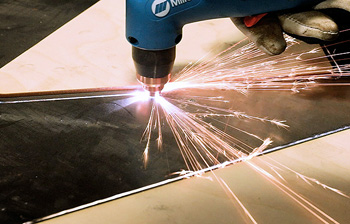

Химический состав сплава напрямую определяет температуру перехода материала в жидкое состояние и характер взаимодействия с плазменным шнуром. Латунь — многокомпонентная среда на основе меди, где цинк выступает основным легирующим элементом для повышения прочности и пластичности.

Рост доли цинка в структуре заготовки снижает общую точку плавления до уровня +880℃ или +900℃, что позволяет плазменной струе быстрее прошивать металл. Сплавы с высоким содержанием этого компонента требуют меньшей концентрации тепловой энергии для поддержания стабильной ванны расплава. Программное управление ЧПУ учитывает эти особенности при расчете вольт-амперных характеристик дуги, потому что избыточный нагрев может вызвать неконтролируемое кипение материала.

Когда содержание цинка превышает 40%, металл приобретает повышенную хрупкость и склонность к активному испарению при контакте с ионизированным газом. В процессе резки образуется плотное облако оксидов, которое может препятствовать стабильному горению разряда. Чтобы исключить подобные дефекты, увеличивают давление вспомогательного газа для моментального удаления паров из зоны канала.

Разделение заготовок толщиной 25-150 мм требует применения газовых сред с максимальной теплопроводностью. Аргон обеспечивает высокую массу плазменного потока и служит надежной защитой от окисления, но не может передать достаточное количество тепла в глубокие слои металла.

Добавление водорода в рабочую смесь резко повышает напряжение на дуге и увеличивает ее пробивную способность за счет специфических физических свойств этого газа. Водород создает восстановительную атмосферу в зоне реза, которая полностью блокирует образование темного налета на торцах детали. Благодаря такому тандему газов станок ЧПУ легко справляется с массивным прокатом при сохранении высокой скорости линейной проходки.

Применение аргоно-водородной плазмы позволяет формировать узкий и стабильный столб разряда, который проникает сквозь плотную структуру латуни без рассеивания энергии. Высокая концентрация тепла в центре факела минимизирует эффект конусности, когда стенки разреза остаются практически параллельными по всей вертикали плиты. Настройка газовой консоли предотвращает перегрев медного сопла и продлевает ресурс электродов при длительной работе на максимальных токах.

Обработка цилиндрического проката требует использования специализированных труборезов, которые оснащают прецизионными системами центрирования и вращения. Обычные столы для плоского раскроя не подходят для этой задачи, потому что существует риск смятия тонких стенок или получения неровного края из-за биения заготовки.

Центратор надежно фиксирует трубу и обеспечивает ее соосность с режущей головкой плазмотрона на всем протяжении цикла. Система ЧПУ синхронизирует скорость вращения патрона с перемещением портала, что позволяет вырезать сложные технологические пазы и седловидные вырезы. Каждое движение инструмента происходит по строго заданной траектории для обеспечения идеальной стыковки фрагментов в будущем трубопроводе.

Плазменная дуга при резке трубы направляется строго перпендикулярно к поверхности, поэтому ширина шва остается стабильной по всей окружности. Специальные алгоритмы программного обеспечения предотвращают повреждение противоположной стенки заготовки за счет динамического снижения мощности после прокола металла. Если требуется подготовка кромки под сварку, ротационный узел наклоняет сопло на нужный угол для формирования качественной фаски.

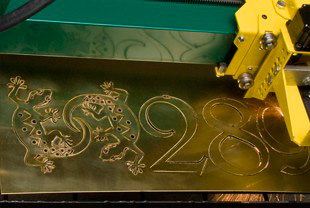

Высокий коэффициент линейного расширения латуни делает тонкие заготовки до 3 мм крайне чувствительными к локальному термическому воздействию. Чтобы сохранить плоскостность изделия при выполнении фигурного реза, применяют тактику распределенного раскроя по всей площади листа.

Программа ЧПУ направляет головку в разные углы заготовки, чтобы тепловая нагрузка не накапливалась в одном месте и успевала рассеиваться. Такой метод предотвращает коробление и «вспучивание» металла, которое часто портит внешний вид декоративных панелей. Жесткая фиксация краев листа при помощи мощных прижимов или магнитных захватов удерживает материал в одной плоскости до момента остывания шва.

Эффективны также использование технологии «водного тумана» или проведение резки над зеркалом воды. Жидкость моментально поглощает излишки тепла от кромки, ограничивая зону термического влияния шириной в несколько десятых долей миллиметра. Температура за пределами разреза остается близкой к комнатной, поэтому внутренние напряжения в кристаллической решетке сплава не возникают.

Использование очищенного азота в качестве рабочего или защитного газа позволяет полностью исключить процесс окисления торцевой поверхности детали. Азот относится к категории нейтральных газов, поэтому не вступает в химические реакции с медью и цинком при температурах плазменного факела. Мощный поток газа механически вытесняет жидкий металл из канала реза, предотвращая контакт расплава с кислородом атмосферного воздуха.

Кромка после такого воздействия сохраняет свой естественный золотистый цвет и блеск, что имеет ключевое значение для интерьерного декора и фурнитуры. Эта технология избавляет производство от трудоемкого химического травления и долгой полировки торцов после завершения всех операций.

Высокое давление азота в системе ЧПУ обеспечивает интенсивный отвод тепла от зоны контакта, что положительно сказывается на чистоте поверхности. Срез приобретает мелкочешуйчатую структуру без глубоких вертикальных рисок и каверн, характерных для воздушной резки. Азотная среда также предотвращает выгорание легирующих компонентов сплава на границе шва, сохраняя исходные механические свойства латуни.

Высокотехнологичные комплексы плазменного раскроя с числовым управлением позволяют изготавливать детали с погрешностью не более 0.1-0.2 мм. Такая точность достигается за счет применения прецизионных приводов и жесткой конструкции станины, которая полностью гасит вибрации.

Электроника контролирует положение режущей головки несколько тысяч раз в секунду, моментально корректируя траекторию при обнаружении отклонений. Это дает возможность выполнять сложные фигурные резы и отверстия малого диаметра с идеальной повторяемостью. Система ЧПУ автоматически компенсирует ширину плазменного реза, поэтому итоговые размеры заготовки в точности соответствуют цифровому чертежу.

Стабильность параметров дуги поддерживается за счет автоматических регуляторов высоты, которые измеряют напряжение тысячи раз за один проход. Если металл имеет небольшую волнистость, головка плавно повторяет рельеф поверхности для сохранения фокуса энергии. Точность выполнения мелких радиусов в художественном орнаменте обеспечивается плавным снижением скорости на поворотах для исключения инерционного заноса портала.

Главное отличие в более высокой производительности и надежности процесса на материалах с высокой отражательной способностью. Латунь отражает значительную часть светового излучения, что может привести к перегреву и поломке дорогостоящей оптической головки лазера. Плазменная дуга лишена этого недостатка, потому что воздействует на металл электрическим разрядом и не зависит от зеркальных свойств поверхности.

Станок ЧПУ может эффективно разделять листы любой степени полировки без риска возникновения обратных бликов и порчи инструмента. Мощность плазмы позволяет работать с плитами большой толщины до 150 мм, которые недоступны для большинства стандартных лазерных установок.

Экономическая выгода плазменного метода формируется за счет низкой стоимости расходных материалов и меньшего потребления электроэнергии на толстых заготовках. Медные сопла и катоды стоят дешевле лазерных линз и защитных стекол, а их замена происходит быстрее и проще. Плазменное оборудование отличается высокой неприхотливостью к условиям цеха и стабильно работает в запыленной атмосфере без потери точности.

Несмотря на высокую чистоту современного раскроя, торцевая поверхность детали часто требует дополнительного воздействия для выполнения проектных требований чертежа. Зенкование отверстий позволяет подготовить посадочные места под потайные головки болтов и винтов с идеальной точностью прилегания.

Плазменный труборез или станок с ротационной головкой могут выполнять эту операцию автоматически, формируя коническое углубление в процессе основного цикла. Но при работе на упрощенном оборудовании края отверстий проходят стадию механической калибровки для устранения небольшой конусности. Такая доводка гарантирует отсутствие люфтов в ответственных болтовых соединениях приборов и машин.

Снятие фаски на кромках латунных листов необходимо для обеспечения глубокого проплавления металла при последующей сварке массивных конструкций. Гладкий скос под углом 30-45 градусов создает нужный объем для заполнения сварочной проволокой или прутком. Шлифование торцов тоже удаляет микроскопические зоны термического влияния, где структура сплава могла изменить свои механические свойства.

Контроль напряжения дуги (Torch Height Control) служит основным механизмом защиты инструмента от случайных столкновений с заготовкой во время перемещения. Электроника измеряет вольтаж между электродом и металлом несколько сотен раз в секунду, так как эта величина прямо пропорциональна расстоянию до поверхности.

Если в процессе резки лист латуни деформируется от нагрева и край поднимается вверх, система ЧПУ мгновенно приподнимает головку. Это предотвращает удар сопла об раскаленный металл, который мог бы привести к мгновенному разрушению керамических изоляторов и дорогостоящей механики. Стабильный зазор гарантирует постоянство формы плазменного факела и предотвращает гашение разряда на неровных участках.

Автоматика также помогает станку безопасно проходить над уже вырезанными мелкими деталями, которые могут слегка наклониться в ванне после разделения. Программа дает команду на подъем резака при холостых переходах, исключая зацепы и поломку портала. Система THC учитывает износ электрода в реальном времени, автоматически корректируя нулевую точку для сохранения фокуса энергии.

Скорость выпуска сложных изделий зависит от мощности используемого источника тока и динамических характеристик портала станка ЧПУ. Сила тока определяет температуру плазменного шнура и его способность быстро плавить металл, что напрямую влияет на темп линейной проходки.

Для латуни толщиной до 10 мм современные аппараты развивают скорость до нескольких метров в минуту без потери качества кромки. Но при выполнении ажурных узоров со множеством мелких отверстий время обработки возрастает из-за частых торможений и разгонов инструмента. Точность прорисовки контура требует идеальной настройки сервоприводов для исключения рывков на острых углах и малых радиусах.

Количество точек врезки в одном листе также существенно влияет на общее время выполнения заказа, так как каждый старт дуги занимает несколько секунд. Программное обеспечение оптимизирует траекторию резки для минимизации холостых перемещений головки между элементами рисунка. Использование функции «общего реза» позволяет разделять соседние детали одной линией, что сокращает путь плазмотрона и экономит газ.

В процессе работы современного оборудования ЧПУ не образуется стружка, пыль и вредные химические отходы, характерные для механических способов пиления. Металл в зоне реза мгновенно плавится и выдувается газом, а все продукты испарения улавливает мощная система вытяжной вентиляции.

Выбросы проходят через многоступенчатые фильтры, которые задерживают мелкодисперсные частицы оксидов меди и цинка, не допуская их попадания в атмосферу цеха. Применение «водного стола» позволяет полностью нейтрализовать дым и шум, превращая процесс обработки в тихую и чистую операцию. Это создает комфортные и безопасные условия труда для персонала предприятия на протяжении всей смены.

Замкнутые системы водооборота в установках подводной резки исключают сброс загрязненной жидкости в канализацию и экономят ценные природные ресурсы. Отработанный шлам, состоящий из металлических частиц, легко собирается в специальные контейнеры для последующей вторичной переработки. Латунь — ценное сырье, поэтому технология лазерного нестинга позволяет использовать материал с коэффициентом полезного использования до 95%.
