Арматурорезы

Лезвия для рубки арматурной стали производят из высокопрочных марок инструментальной стали с добавлением вольфрама и молибдена. Данные компоненты обеспечивают высокую твердость металла после закалки, потому что ножи испытывают колоссальные ударные нагрузки при каждом цикле. Поверхность детали подвергают индукционному нагреву для создания износостойкого слоя, а сердцевину оставляют вязкой для сопротивления появлению трещин.

Такая структура позволяет инструменту выдерживать тысячи ударов без разрушения основы и потери остроты кромок. Крепление ножей в посадочных гнездах выполняют с помощью болтов повышенного класса прочности, чтобы полностью исключить люфты и перекосы во время работы. Правильная форма режущей части обеспечивает перпендикулярный срез без деформации торца стального прутка.

Заточку кромок выполняют под специальным углом, который подбирают исходя из твердости обрабатываемой арматуры класса А500С или выше. Когда одна сторона лезвия изнашивается, его просто поворачивают на другую грань, и за счет этого ресурс расходного материала увеличивается в 4 раза. Качественные сплавы типа 6ХС или 9ХС сохраняют физические свойства при нагреве, который возникает из-за трения в момент разделения металла. Толщина ножей варьируется от 12 до 25 мм.

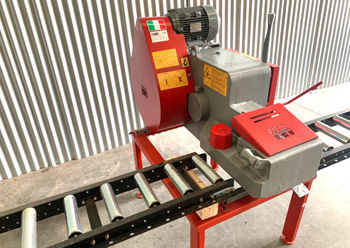

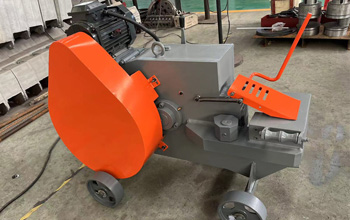

Стационарные агрегаты обладают огромной мощностью и позволяют разрубать одновременно несколько прутков арматуры большого диаметра. Их устанавливают на массивные рамы из чугуна, которые эффективно гасят вибрации и обеспечивают стабильность положения оборудования при интенсивной работе.

Питание таких станков осуществляют от промышленной сети 380В, что гарантирует высокий крутящий момент двигателя и стабильность параметров рубки. В конструкции применяют крупные маховики для накопления инерции, и данное решение помогает экономить электроэнергию при выполнении сложных операций. Переносные устройства не имеют таких возможностей, потому что их габариты и вес ограничены требованиями мобильности.

Внутренние узлы таких машин имеют развитую систему смазки и принудительного охлаждения, что позволяет эксплуатировать технику в три смены без остановок. Редукторы стационарных станков изготавливают в закрытых масляных ваннах, и это значительно увеличивает срок службы шестерен и подшипников. Когда режут арматуру диаметром 40 мм и выше, только тяжелый станок может обеспечить чистый срез без деформации профиля.

Гидравлическая система арматурореза включает шестеренный насос, масляный бак и силовой цилиндр с поршнем увеличенного диаметра. Двигатель вращает вал насоса, который нагнетает рабочую жидкость в распределительный блок под давлением до 250 бар.

Когда оператор нажимает на педаль, клапан направляет поток масла в верхнюю полость цилиндра и толкает нож в сторону заготовки. Жидкость обладает практически нулевой сжимаемостью, поэтому усилие передается на металл плавно и без резких рывков. Эта технология позволяет разрубать толстые стержни при относительно небольшой мощности электромотора. После завершения цикла возвратная пружина или давление масла в нижней камере перемещают лезвие в исходную позицию.

Внутренние уплотнения цилиндра изготавливают из износостойких полимеров, которые сохраняют герметичность при экстремальных нагрузках и нагреве. Система предохранительных клапанов защищает гидравлику от разрушения при попадании слишком твердого материала в зону реза. Масло также выполняет функцию смазки для всех подвижных частей механизма, что значительно продлевает ресурс узлов.

Конструкция ножей с четырьмя рабочими кромками позволяет максимально эффективно использовать ресурс инструментальной стали без частой переточки. Каждое лезвие имеет форму прямоугольного параллелепипеда, у которого все углы заточены под одинаковым градусом для обеспечения чистого реза.

Когда одна сторона затупляется или на ней появляются мелкие зазубрины, нож просто вынимают и разворачивают на 90 градусов. Подобная манипуляция занимает несколько минут, и после этого станок снова готов к полноценной эксплуатации на строительной площадке. Эта схема снижает затраты на покупку расходных материалов в 4 раза, потому что один нож заменяет четыре стандартных лезвия. Для уменьшения трения при контакте с арматурой поверхность каждой грани проходит шлифовку.

Симметричная форма детали обеспечивает равномерное распределение внутренних напряжений в металле во время ударного воздействия. Это исключает риск появления трещин, которые часто возникают в инструментах сложной конфигурации при высоких нагрузках. Для фиксации ножа используют центральное отверстие или боковые пазы, которые гарантируют идеальное совпадение осей верхнего и нижнего резаков. Маркировка на торцах помогает оператору отслеживать, какие именно кромки уже были в работе и требуют восстановления.

Система измерения длины в современных арматурорезах состоит из электронного энкодера и регулируемого упора с лазерным или механическим датчиком. Пруток подается в станок через систему приводных роликов, которые вращаются и передают информацию о пройденном пути на контроллер управления. Программное обеспечение сопоставляет данные с заданными параметрами и останавливает подачу точно в тот момент, когда арматура достигает нужной отметки.

После этого срабатывает механизм рубки, и готовая деталь падает в приемный лоток для последующей транспортировки. Такой метод исключает ошибки ручного замера рулеткой и повышает производительность труда в несколько раз. Точность позиционирования в автоматических комплексах достигает 1-2 мм на метр длины изделия.

Для работы с длинными стержнями применяют выдвижные линейки, которые имеют четкую шкалу и надежные фиксаторы для блокировки положения упора. Когда металл касается торцевого датчика, в систему ЧПУ уходит сигнал на включение привода ножевой балки. Это позволяет выполнять серийную нарезку тысяч одинаковых заготовок без постоянного контроля со стороны человека. Поверхность упорной пластины изготавливают из закаленной стали.

Маховик представляет собой тяжелый чугунный диск, который устанавливают на промежуточном валу трансмиссии для накопления кинетической энергии. Двигатель станка разгоняет эту деталь до высоких оборотов в периоды пауз между циклами рубки металла. Когда нож соприкасается с арматурой, накопленная инерция помогает преодолеть сопротивление стали и обеспечивает мощный ударный импульс.

Такая схема позволяет применять электромоторы меньшей мощности, потому что основную работу выполняет именно энергия вращающейся массы диска. Это снижает пусковые токи и уменьшает нагрузку на общую электрическую сеть строительной площадки. Диск проходит обязательную процедуру балансировки для исключения вибраций, которые могут повредить подшипниковые узлы и раму.

Соединение маховика с основным валом выполняют через систему сцепления или эксцентриковый механизм, который преобразует вращение в поступательный ход. Защитный кожух полностью закрывает подвижный элемент для предотвращения травм и попадания посторонних предметов внутрь станка. Вес и диаметр колеса рассчитывают исходя из максимального сечения арматуры, которую планируют обрабатывать на данном оборудовании.

Электронные компоненты системы управления размещают в отдельных герметичных шкафах, которые монтируют на станину через специальные резиновые демпферы. Эти виброопоры поглощают ударные волны и высокочастотные колебания, возникающие при разрушении стальных стержней ножами. Внутренние платы фиксируют с помощью винтовых зажимов с пружинными шайбами, чтобы исключить самопроизвольное откручивание контактов.

Все электрические разъемы имеют дополнительные фиксаторы или заливаются компаундом для предотвращения потери сигнала при тряске. Такая изоляция гарантирует стабильную работу контроллера и защищает дисплей от появления трещин. Правильная компоновка узлов внутри корпуса исключает взаимное влияние магнитных полей и механических ударов.

Для защиты от пыли и влаги шкаф управления герметизируют по стандарту IP54 или выше с использованием эластичных уплотнителей по всему контуру двери. Внутри предусматривают систему принудительной вентиляции, так как нагрев полупроводников в закрытом объеме может привести к сбоям. Кабели укладывают в защитные гофры, которые имеют запас по длине для компенсации перемещений корпуса относительно рамы.

Гидравлическое масло в системе арматурореза должно обладать высокой стабильностью вязкости в широком диапазоне рабочих температур. Жидкость передает энергию к поршню и одновременно смазывает внутренние детали насоса и распределительных клапанов.

Для работы на открытом воздухе выбирают всесезонные составы с добавлением присадок против пенообразования и окисления металла. Если масло станет слишком густым на морозе, насос не сможет создать нужное давление и скорость рубки значительно упадет. При перегреве в летний период вязкость снижается, и это может вызвать утечки через уплотнения и падение мощности привода. Использование качественных масел типа HLP или HVLP гарантирует чистоту внутренних каналов.

В состав среды вводят антикоррозийные добавки для защиты стальных поверхностей от воздействия влаги, которая может попасть в бак при конденсации. Прозрачное окошко на корпусе бака позволяет визуально контролировать уровень и цвет жидкости для своевременного обнаружения загрязнений. Если масло потемнело или в нем появились видимые частицы металла, его следует заменить согласно регламенту технического обслуживания.

Такие устройства предотвращают холостые срабатывания станка и блокируют запуск ножей при отсутствии металла в приемном лотке. Чаще всего применяют оптические сенсоры или индукционные датчики, которые монтируют непосредственно перед зоной реза.

Когда арматура перекрывает луч или меняет магнитное поле, автоматика подает сигнал готовности на центральный контроллер. Это позволяет синхронизировать работу подающих роликов и рубочного механизма для достижения максимальной производительности. Если пруток закончился, система мгновенно останавливает приводы и выдает сообщение на монитор оператора. Автоматизация исключает риск повреждения ножей при неполном заходе металла в рабочую зону.

Сенсоры имеют высокую степень защиты от пыли и брызг масла, что важно для стабильной работы в условиях реального производства. Внутренняя логика прибора отфильтровывает ложные сигналы от искр или падающей окалины, и за счет этого снижается количество случайных остановок. Регулировка чувствительности позволяет настраивать датчик под разные диаметры прутков и типы поверхностей стали. Для работы с вязкими материалами применяют бесконтактные ультразвуковые датчики, которые не боятся загрязнений и налипания грязи.

Косозубые шестерни обеспечивают более плавное и тихое зацепление по сравнению с прямозубыми деталями в трансмиссии арматурореза. Зубья входят в контакт постепенно, и за счет этого нагрузка распределяется на большую площадь поверхности металла. Такая конструкция позволяет передавать значительный крутящий момент без риска выкрашивания кромок при резких ударах ножа об арматуру.

Снижение уровня шума делает работу в цехе более комфортной для персонала и уменьшает общую вибрацию корпуса станка. Шестерни изготавливают из легированной стали с последующей цементацией и закалкой для достижения экстремальной твердости. Качественная шлифовка профиля зуба минимизирует потери мощности на трение и увеличивает общий коэффициент полезного действия привода.

В процессе работы косозубые пары создают осевые нагрузки, которые компенсируют с помощью усиленных роликовых подшипников в опорах валов. Смазка в таких редукторах осуществляется методом разбрызгивания в закрытом герметичном картере, и это гарантирует наличие масляной пленки на всех трущихся деталях. Если в зацепление попадет мелкая стальная крошка, высокая твердость поверхности предотвратит появление задиров и глубоких царапин.

Педальный блок позволяет оператору управлять процессом рубки ногами, освобождая при этом обе руки для точного позиционирования арматуры. Устройство представляет собой массивную платформу со встроенным электрическим выключателем или гидравлическим клапаном внутри защитного корпуса. Для активации цикла достаточно легкого нажатия на педаль, после чего автоматика подает команду на привод ножевой балки.

Верхний защитный кожух предотвращает случайное срабатывание при падении посторонних предметов на педаль, что значительно повышает безопасность на объекте. Длинный гибкий кабель или шланг позволяют располагать блок в наиболее удобном месте рядом со станком. После снятия усилия пружина мгновенно возвращает платформу в исходное состояние для подготовки к следующему удару.

Поверхность педали имеет рифленую структуру для исключения скольжения обуви даже при попадании влаги или масла. Внутренние контакты рассчитаны на тысячи включений в смену и защищены от коррозии герметичной оболочкой. В продвинутых моделях педаль имеет несколько положений: частичное нажатие включает зажим прутка, а полное инициирует саму рубку.

Упорные болты в конструкции станины арматурореза служат для точного выставления зазора между подвижным и неподвижным ножами. Они позволяют компенсировать естественный износ металла в направляющих и восстановить идеальную параллельность режущих кромок.

Регулировку выполняют с помощью гаечного ключа, подтягивая или ослабляя винты до достижения паспортных значений параметров. Если зазор будет настроен неправильно, арматура начнет заминаться или нож будет задевать корпус станины, что приведет к поломке инструмента. Контргайки надежно фиксируют выбранное положение болтов и предотвращают их самопроизвольное выкручивание от сильной вибрации.

Второй функцией упорных болтов является фиксация самого станка на бетонном основании или монтажной раме. С их помощью можно точно выставить уровень горизонта, и это необходимо для корректной работы гидравлической системы и насосов. Болты изготавливают из закаленной стали с крупной резьбой для сопротивления срыву при больших усилиях затяжки. Смазка резьбовой части предотвращает заклинивание и облегчает проведение сервисных манипуляций в условиях строительной площадки.
