Зубчатые пилы

Плоский профиль режущей кромки - наиболее универсальное решение, потому что он одинаково эффективно справляется с различными марками конструкционной стали. При вращении или возвратно-поступательном ходе такой инструмент равномерно распределяет нагрузку по всей ширине пропила.

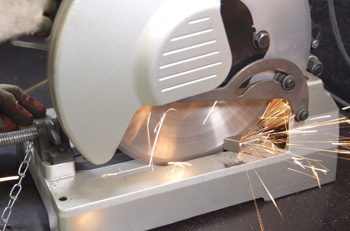

Заостренные вершины зубьев выбирают для получения максимально чистого среза, так как они легче проникают в структуру материала. Когда требуется обработка высоколегированных или закаленных сплавов, используют зубья с трапециевидной заточкой. Такая геометрия повышает износостойкость инструмента и предотвращает выкрашивание кромок при интенсивном трении. Гладкий проход лезвия сквозь металл снижает вероятность поломки зубьев при встрече с участками, которые имеют неоднородную плотность.

Сочетание различных форм заточки на одном полотне помогает сбалансировать скорость работы и качество финишной поверхности. Для более эффективного дробления стружки внутри канала трапециевидные элементы обычно чередуют с плоскими. Такая схема расстановки режущих единиц снижает вибрации оборудования и защищает двигатель от перегрузок. Волнистый профиль заточки идеально подходит для тонкостенных заготовок, так как он минимизирует вероятность появления сколов на кромке.

Разводка зубьев подразумевает попеременное отклонение режущих элементов в левую и правую стороны относительно центральной оси полотна. Этот технический прием создает пропил, ширина которого немного превышает толщину самого стального основания. Когда между боковыми стенками пилы и заготовкой появляется свободное пространство, трение значительно уменьшается.

Такой зазор защищает инструмент от критического перегрева, который ведет к потере твердости закаленной стали. Зубья активно захватывают мелкие опилки и эффективно выводят их из зоны контакта наружу. Без качественной разводки лезвие мгновенно заклинивает в металле из-за термического расширения материалов при интенсивной работе.

Точность настройки углов отклонения зубьев влияет на плавность хода инструмента и прямолинейность получаемого среза. Веерная или волнообразная расстановка кромок обеспечивает более мягкое врезание в поверхность без лишних ударов. Параметры разводки подбирают исходя из вязкости конкретного сплава и максимальной глубины планируемого пропила. Регулярная проверка этого параметра позволяет вовремя обнаружить износ и восстановить функциональность полотна с помощью специального оборудования.

Шаг зубьев определяют как количество режущих кромок на 1 дюйм длины полотна и маркируют международным обозначением TPI. Выбор этого параметра напрямую зависит от толщины металлической заготовки и от требуемой скорости выполнения технологической операции. Крупный шаг с низким числом зубьев используют для раскроя массивных болванок и толстостенных швеллеров. Большие впадины между вершинами позволяют быстро удалять значительные объемы стружки без забивания инструмента опилками.

Если для толстого металла выбирают мелкий шаг, пила начинает буксовать и перегреваться из-за невозможности выноса продуктов износа. Трение возрастает до опасных пределов, когда сталь теряет свои паспортные прочностные характеристики и начинает деформироваться.

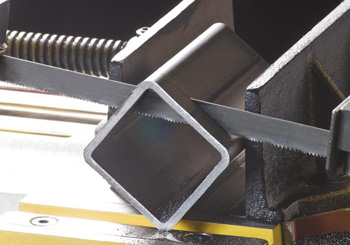

Малый шаг с высокой плотностью зубьев необходим при обработке тонких листов или профилей со стенкой до 2 мм, причем для исключения рывков и поломки оснастки минимум три режущих элемента должны одновременно находиться в контакте с материалом. Когда зубья входят в металл плавно, поверхность среза получается идеально ровной и не требует долгой доработки напильником.

Волнообразная разводка представляет собой плавное изменение угла наклона целых групп зубьев вдоль всей длины режущего полотна. В отличие от стандартной схемы, где каждый зуб отклоняют индивидуально, здесь кромки образуют волновой профиль. Подобная геометрия создает очень чистый и аккуратный пропил без образования крупных заусенцев на выходе инструмента.

Эту технологию выбирают для работы с тонкостенными трубками и листовым прокатом, так как она минимизирует ударные нагрузки на металл. Плавное вхождение в структуру материала предотвращает появление микротрещин на поверхности заготовки при резке. Пилу ведут по разметке с высокой точностью из-за отсутствия резких колебаний рамы или диска оборудования.

Отсутствие агрессивного развода зубьев в разные стороны снижает общее сопротивление и позволяет использовать менее мощные приводы. Когда полотно проходит через металл, оно не создает сильного дребезжания, что положительно сказывается на комфорте работы персонала. Волновой профиль эффективно распределяет силы трения по всей площади контакта инструмента с материалом.

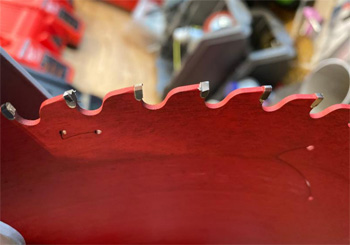

Твердосплавные напайки из победита или карбида вольфрама фиксируют на стальной основе диска методом высокотемпературной пайки. Эти элементы обладают колоссальной твердостью, которая позволяет обрабатывать абразивные металлы и высоколегированные стали. При работе зубья не просто режут, а буквально скалывают микрочастицы материала на высоких оборотах.

Такой инструмент сохраняет свои режущие свойства при нагреве до +900℃, когда обычная быстрорежущая сталь мгновенно тупится. Напайки надежно удерживают кромку, что исключает их вылет из гнезд при возникновении значительных ударных нагрузок. Диск служит в 10 раз дольше монолитных аналогов, поэтому его выбирают для серийного производства сложных деталей.

Геометрия заточки напаек предусматривает наличие специальных фасок, которые снижают нагрузку на угловые части зуба. Это предотвращает появление сколов при резком входе в массив заготовки или встрече с неоднородными включениями. Между напайками оставляют широкие пазухи для быстрого отвода тепла и удаления металлической пыли из зоны контакта. Твердосплавной инструмент требует бережного обращения, так как чувствителен к боковым ударам и перекосам в пропиле.

Веерная разводка подразумевает чередование зубьев с различным углом отклонения от центральной плоскости режущего полотна. В такой схеме первый зуб обычно стоит прямо, второй отклоняют влево на небольшой угол, а третий - вправо. Следующие элементы разводят на еще большие углы, что создает ступенчатый профиль захода в металл.

Такая расстановка позволяет распределить нагрузку более равномерно по всей длине режущей кромки инструмента. Веерная конфигурация обеспечивает высокую скорость распиловки массивных заготовок за счет эффективного дробления стружки. Когда каждый зуб снимает лишь узкую полоску металла, общее сопротивление материала значительно снижается.

Технология минимизирует вероятность заклинивания пилы в глубоких пропилах, так как ширина канала получается стабильно большой. Эту разводку выбирают для работы на заготовительных участках, где требуется максимальная производительность оборудования. Плавное нарастание ширины реза исключает резкие рывки при встрече с твердыми включениями внутри заготовки. Веерная система эффективно отводит тепло, потому что между зубьями и стенками проката циркулирует больше воздуха.

Трапециевидная заточка имеет сложную форму с несколькими режущими плоскостями, которые сходятся под строго заданными углами. Такую геометрию выбирают для оснащения зубчатых дисков, которыми раскраивают твердые металлы и композитные панели. Вершина зуба напоминает трапецию со скошенными углами, что позволяет инструменту сначала делать узкую направляющую канавку.

Последующие элементы расширяют пропил до финального размера, снижая нагрузку на боковые грани режущей части. Подобная последовательность действий предотвращает появление сколов на хрупких материалах и сохраняет остроту кромки. Процесс восстановления заточки проводят на прецизионных станках с ЧПУ с применением алмазных шлифовальных кругов.

При обработке трапециевидного профиля важно выдерживать симметричность всех граней относительно оси вращения диска. Малейшее отклонение ведет к возникновению дисбаланса и сильным вибрациям, которые быстро выводят из строя подшипники шпинделя. Охлаждение в зоне заточки маслом или водой исключает пережог стали и сохраняет исходную структуру металла. Для обеспечения лучшего выноса опилок из глубокого канала трапециевидные зубья часто чередуют с плоскими.

Антикоррозийное покрытие наносят на поверхность зубчатых пил для защиты стального основания от воздействия влаги и агрессивных химических сред. Для этого используют методы гальванического цинкования, хромирования или нанесения специальных полимерных лаков.

Защитный слой предотвращает появление ржавчины во впадинах между зубьями, где чаще всего скапливается грязь и влага. Если на режущей кромке образуется коррозия, она начинает работать как абразив, что ускоряет износ инструмента. Покрытие также снижает коэффициент трения, за счет чего полотно легче скользит внутри пропила и меньше нагревается. Это позволяет увеличить скорость подачи без риска заклинивания или термического отпуска закаленной стали.

В современных моделях применяют напыление из нитрида титана или алмазоподобного углерода для придания зубьям экстремальной твердости. Такие покрытия внедряются в кристаллическую решетку металла и не отслаиваются даже при сильных ударных нагрузках. Цвет покрытия часто служит индикатором износа: когда яркий слой исчезает, это сигнализирует о необходимости замены или переточки инструмента.

Сплав ВК8, который в обиходе называют победитом, состоит из вольфрама и кобальта с минимальным содержанием связующих добавок. Высокая твердость материала делает его идеальным для резки металлов, но одновременно сообщает ему повышенную хрупкость. Зернистая структура сплава плохо сопротивляется нагрузкам на изгиб и резким ударным воздействиям.

Если зубчатая пила с напайками из ВК8 встречает твердое включение при неправильном угле подачи, происходит мгновенный скол режущей кромки. Подобные инструменты требуют идеальной жесткости станины и отсутствия люфтов в механизмах подачи оборудования. Любая вибрация или биение шпинделя могут привести к полному разрушению дорогостоящей оснастки за несколько секунд.

Для компенсации хрупкости твердосплавные элементы устанавливают в специальные пазы на стальном основании с большой площадью контакта. Вязкая сталь основы поглощает часть энергии удара, предохраняя твердые зубья от растрескивания. Использование пил с победитовыми вставками оправдано только при автоматизированной резке, где исключен человеческий фактор и рывки. Сплав ВК8 сохраняет работоспособность при температуре до +800℃, когда другие материалы начинают плавиться или терять форму.

Чередование зубьев разной высоты на одном полотне помогает эффективно распределить нагрузку при раскрое профильных заготовок. Высокие зубья выполняют роль черновых резцов, которые первыми входят в металл и делают узкий направляющий канал. Низкие следуют за ними и расширяют пропил до финальных размеров, снимая тонкие слои материала.

Такая схема значительно снижает вибрации, потому что в контакте с металлом постоянно находятся элементы с разной геометрией. Это предотвращает возникновение резонанса, который часто ведет к появлению волнистости на срезе и порче поверхности. Разная высота зубьев также способствует более качественному дроблению стружки и облегчает ее вынос наружу.

Технология позволяет увеличить общую скорость подачи рамы или диска без риска заклинивания инструмента в заготовке. Ресурс оснастки при таком способе расстановки кромок возрастает на 20-30% из-за равномерного износа всех режущих единиц. Комбинированные зубья идеально подходят для резки пакетов труб или заготовок с переменным сечением. Плотность расположения высоких и низких элементов рассчитывают с помощью компьютерного моделирования для каждой конкретной модели пилы.

Объем и форма впадины между зубьями определяют способность пилы своевременно удалять продукты износа из зоны контакта. Радиус скругления дна пазухи должен быть достаточным, чтобы металлическая стружка свободно закручивалась и не застревала в углах. Если впадина имеет слишком малый размер или острые края, опилки мгновенно забивают пространство, превращая пилу в гладкое полотно. Это приводит к резкому росту трения, перегреву инструмента и его быстрому выходу из строя.

Полированная поверхность впадин снижает адгезию, предотвращая приваривание разогретого металла к стальному основанию пилы. Правильная геометрия способствует самоочищению инструмента под воздействием центробежной силы или потока охлаждающей жидкости.

Глубина пазухи напрямую связана с шагом зубьев и толщиной обрабатываемой заготовки на конкретном участке. Для резки толстого проката выбирают пилы с увеличенными впадинами, которые могут вместить большой объем удаляемого материала. При работе с тонкими листами используют мелкие впадины для сохранения жесткости режущей кромки и предотвращения вибраций. Ширина пропила должна позволять стружке беспрепятственно выходить по бокам от полотна во время совершения рабочих движений.
