Резка ножовочными пилами

Основу работы промышленного оборудования составляет преобразование вращательного движения вала электродвигателя в прямолинейное перемещение пильной рамы. Механизм привода через кривошипно-шатунный узел заставляет ножовочное полотно двигаться вперед и назад по жестким направляющим хобота. Режущий цикл происходит во время рабочего хода, когда зубья внедряются в структуру металла под определенным давлением.

Холостой ход служит для возврата инструмента в исходную точку, при этом раму автоматически слегка приподнимают над поверхностью заготовки. Этот маневр предотвращает преждевременный износ режущей кромки и исключает трение вершин зубьев о дно пропила без полезной нагрузки. Частоту двойных ходов в минуту регулируют в зависимости от твердости сплава и площади поперечного сечения обрабатываемого проката.

Полотно натягивают внутри рамки с большим усилием для исключения его изгиба и увода в сторону при глубоком погружении в металл. Результатом становится получение ровного торца без отклонений от вертикальной оси. Технология подходит для работы с прутками, толстостенными трубами и массивными квадратами из конструкционной стали.

Для эффективного разрушения кристаллической решетки обрабатываемого материала режущая часть должна превосходить его по плотности и прочности. Использование высокоуглеродистых и быстрорежущих сталей для производства полотен обеспечивает сохранность геометрии зубьев при интенсивном трении.

Твердость в диапазоне 61–64 HRC позволяет инструменту разделять заготовки из нержавеющей стали и легированных сплавов без мгновенного затупления кромок. Если показатель будет ниже указанных значений, зубья быстро сомнут и сотрут об абразивные включения внутри проката. Высокая закалка гарантирует выполнение каждой вершиной резца роли микроскопического клина, который снимает слой металла в виде мелкой стружки. Баланс твердости и вязкости материала определяет общую производительность станка и точность линейных размеров деталей.

Процесс термической обработки инструмента включает многократный отпуск для достижения нужной эластичности основы при сохранении твердости режущей части. Это сочетание свойств предотвращает поломку полотна при резких рывках или случайных перекосах внутри канала реза.

Специфическая конфигурация отходов процесса свидетельствует о правильном подборе геометрии зубьев и оптимальном усилии давления на инструмент. Когда острая кромка внедряется в металл, она плавно отделяет тонкий слой материала, который закручивается во впадине между зубьями. Форма запятой означает, что резец проходит сквозь структуру сплава без рывков и не дробит заготовку на мелкую пыль.

Правильный изгиб стружки обеспечивает её легкое удаление из зоны соприкосновения полотна и материала при выходе инструмента из канала. Если стружка имеет вид мелкой крошки или прямых игл, это сигнализирует о чрезмерной хрупкости резцов или о недостаточном давлении подачи.

Своевременное удаление закрученных частиц из рабочего зазора предотвращает заклинивание полотна и перегрев зоны контакта. Если пространство между зубьями забьется остатками металла, инструмент начнет скользить по поверхности без эффективного снятия припуска. Подобное трение вызывает локальное упрочнение торца заготовки и ведет к быстрому затуплению режущей кромки. Стружка в виде запятой свидетельствует о ламинарном характере процесса, при котором основная часть тепловой энергии уходит вместе с отделяемым веществом.

Телескопическая конструкция рамки позволяет закреплять режущие полотна различной длины в зависимости от габаритов заготовки и характера выполняемых работ. Специалист может оперативно изменить размер инструмента для установки коротких или длинных ножей стандартных форматов 250-300 мм. Подвижная часть станка фиксируется в нужных точках при помощи штифтов или винтовых зажимов, что обеспечивает необходимую жесткость всей сборки.

Такая универсальность избавляет от необходимости приобретения нескольких отдельных инструментов под разные типы расходных материалов. Раздвижной механизм также упрощает хранение и транспортировку ножовки в компактных инструментальных ящиках. Для снижения физической нагрузки качественные рамки изготавливают из легких алюминиевых сплавов или прочной инструментальной стали.

Еще один плюс раздвижного устройства - возможность точной регулировки натяжения полотна для компенсации его растяжения при нагреве. Мастер затягивает барашковую гайку, создавая осевое усилие, которое удерживает тонкую пластину в строго прямолинейном состоянии. Высокая степень натяжения исключает вибрации и увод инструмента от линии разметки при распиловке толстостенных труб. Возможность поворота полотна на угол 90 градусов внутри рамки позволяет выполнять горизонтальные резы в труднодоступных местах конструкций.

Интенсивный контакт зубьев с металлом заготовки при высокой частоте ходов вызывает колоссальное тепловыделение в зоне трения. Если не отводить этот жар, температура на кромках инструмента мгновенно достигнет значений, при которых сталь теряет твердость и закалку.

Для защиты полотна в рабочую зону через специальные трубки подают охлаждающую эмульсию под постоянным давлением. Жидкая среда поглощает тепловую энергию и предотвращает термическую деформацию как режущего органа, так и самой детали. Использование СОЖ позволяет увеличить скорость подачи рамы и существенно сократить общее время выполнения цикла резки. Смазочные компоненты в составе жидкости снижают коэффициент трения, облегчая продвижение зубьев сквозь массивные слои сплава.

Поток эмульсии также выполняет функцию принудительной промывки канала реза от накопившейся металлической стружки и шлама. Очистка пространства между полотном и стенками заготовки исключает появление глубоких царапин и задиров на торцах изделий. Чистая зона контакта гарантирует стабильность параметров резки и предотвращает заклинивание инструмента внутри глубоких пазов.

Мобильное оборудование для резки металла сочетает компактность ручного инструмента и высокую мощность стационарных агрегатов. Внутри прочного корпуса располагается компактный электродвигатель, который через редуктор и вал передает вращение на шатунный механизм. Этот узел преобразует энергию мотора в быстрые возвратно-поступательные движения зажимного патрона с закрепленным в нем полотном.

Переносная машина позволяет разделять трубы и профили непосредственно на месте монтажа конструкций или в полевых условиях. Специалист фиксирует устройство на заготовке при помощи быстросъемных струбцин, что исключает вибрации и обеспечивает ровный срез. Высокая частота колебаний пилы гарантирует быстрое прохождение через сталь любой толщины без значительных физических усилий.

Система управления в таких аппаратах позволяет плавно регулировать число ходов в минуту для адаптации инструмента под конкретный тип металла. Аккумуляторные модели расширяют сферу применения оборудования, обеспечивая полную автономность работ на удаленных объектах без доступа к электросети. Корпус инструмента защищает внутренние узлы от попадания пыли и влаги, что важно для эксплуатации на открытых строительных площадках.

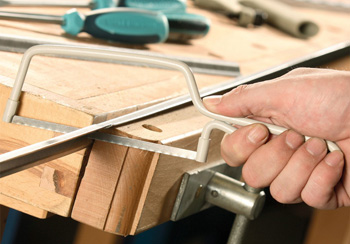

Классическая ножовка ориентирована преимущественно на выполнение прямых разрезов, но опытные мастера используют её и для создания криволинейных контуров. Для реализации подобных задач применяют специальные узкие полотна, которые обладают повышенной гибкостью и малым радиусом поворота внутри канала.

Мастер плавно меняет направление рамки в процессе движения, вырезая плавные дуги или сложные геометрические фигуры на листовом металле. Процесс требует высокой концентрации и точного контроля мускульного усилия для предотвращения излома тонкого инструмента. Хотя скорость такой работы невелика, она позволяет изготавливать уникальные декоративные элементы без использования дорогостоящих станков ЧПУ.

Для выполнения внутренних ажурных вырезов в центре листа применяют технологию предварительного сверления стартового отверстия. Ножовочное полотно отсоединяют от рамки с одного края, продевают сквозь отверстие в заготовке и фиксируют обратно с нужным натяжением. Такой метод позволяет создавать закрытые контуры и перфорацию любой формы внутри цельного стального полотна.

Соблюдение строгой геометрии разреза на массивных деталях достигается за счет жесткой фиксации заготовки в станочных тисках и точности направляющих рамы. Перед началом цикла мастер выравнивает прокат по упорам, которые расположены строго под прямым углом к плоскости движения ножовочного полотна.

Массивная станина оборудования гасит любые вибрации и перекосы, возникающие под действием сил сопротивления металла. Система ЧПУ контролирует параллельность хода хобота, исключая смещение инструмента по горизонтальной оси при глубоком погружении. Тщательная юстировка всех механических узлов гарантирует получение срезов с отклонением не более десятых долей миллиметра.

При работе также важно поддерживать стабильное натяжение полотна внутри пильной рамки с помощью гидравлических или винтовых устройств. Если нить ножа будет натянута слабо, она начнет «вилять» внутри канала, создавая эффект вогнутости или выпуклости на поверхности торца. Автоматические датчики отслеживают целостность оснастки и мгновенно останавливают станок при возникновении критических отклонений.

Низкая стоимость расходных материалов в сочетании с простотой обслуживания делает этот метод приоритетным для первичного разделения проката. Ножовочные полотна стоят значительно дешевле ленточных пил или лазерных линз, а их замена занимает минимум времени. Стационарные станки потребляют умеренное количество электроэнергии и не требуют закупки дорогих технических газов или сложных систем фильтрации.

Технология позволяет разделять заготовки любого сечения - от тонких профилей до массивных прутков - без сложной перенастройки параметров ЧПУ. Безотказность механической части оборудования гарантирует стабильный темп работ в тяжелых условиях запыленных и неотапливаемых цехов. Малая ширина пропила снижает объем невозвратных потерь металла в виде стружки.

Метод обеспечивает получение качественных торцов без закалки и наплывов, что упрощает последующую механическую обработку деталей на токарных центрах. Это существенно ускоряет оборачиваемость сырья на предприятии и снижает общую трудоемкость выпуска продукции. Ножовочная резка эффективно справляется с материалами, имеющими дефекты поверхности или ржавчину, которые критичны для высокоточного лазера.

Эксплуатация мощного механического оборудования требует строгого соблюдения регламентов защиты для предотвращения травматизма и поломок. Режущая зона станка должна быть закрыта защитными кожухами, которые исключают случайный доступ персонала к подвижной раме и полотну. Оператор контролирует процесс через прозрачные смотровые окна, при этом запуск привода возможен только при плотно закрытых дверцах станины.

Система автоматического отключения срабатывает мгновенно при обрыве полотна или заклинивании инструмента в заготовке, что защищает двигатель от перегрузки. Все электрические цепи имеют надежное заземление и блокировки, предотвращающие случайный пуск во время проведения технического обслуживания. Фиксация тяжелых прутков в тисках исключает их выброс из рабочей зоны под действием сил инерции.

Специалисты используют защитные очки и спецодежду для защиты от летящих искр и мелкой металлической стружки. В помещениях устанавливают вытяжную вентиляцию для удаления паров смазочно-охлаждающей эмульсии и пыли из атмосферы цеха. Для немедленного прекращения всех движений в доступных точках по периметру оборудования располагают кнопки аварийной остановки.

Накопление металлических опилок внутри станка может привести к нарушению точности позиционирования и быстрому износу подвижных узлов. Мелкие частицы проникают в направляющие и подшипники, действуя как абразив и вызывая появление глубоких царапин на шлифованных поверхностях. Забивание каналов подачи охлаждающей жидкости стружкой ведет к перегреву инструмента и порче дорогостоящего полотна.

Очистка стола и тисков после каждой операции обеспечивает плотное прилегание следующей заготовки, что гарантирует соблюдение геометрических параметров реза. Регулярное удаление отходов предотвращает их попадание в бак с эмульсией и засорение системы фильтрации.

Скопление острой стружки также создает риски для персонала при смене деталей или настройке станка. Продукты износа металла имеют высокую температуру и могут вызвать ожоги или порезы при случайном контакте с незащищенной кожей. На современных станках ЧПУ устанавливают автоматические шнековые или ленточные конвейеры, которые выносят мусор в специальные бункеры без участия человека.

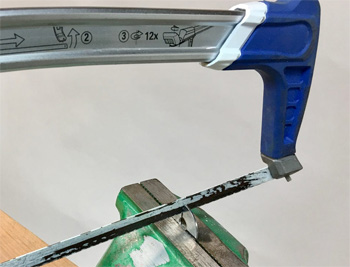

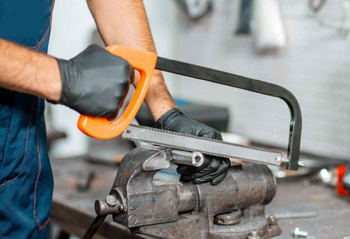

Применение простого слесарного инструмента остается незаменимым при выполнении мелких ремонтных работ в условиях ограниченного пространства. Ручная ножовка позволяет перепилить трубу или профиль в тех местах, где невозможно установить стационарный станок или подвести портативное электрооборудование. Компактные габариты рамки обеспечивают доступ к деталям внутри готовых узлов машин, подвальных помещениях или на высоте.

Полная независимость от источников энергии делает инструмент идеальным выбором для аварийных бригад и монтажников на удаленных строительных площадках. Мастер может мгновенно изменить угол или силу нажатия, подстраиваясь под сложную конфигурацию объекта в режиме реального времени.

Ручная резка характеризуется минимальными затратами на подготовку процесса, так как не требует написания программ для ЧПУ и сложной настройки приводов. Для разделения одного прутка или нарезания нескольких шлицов использование простого ножа оказывается быстрее и дешевле запуска мощного агрегата. Легкость смены полотна позволяет оперативно переходить от работы со сталью к обработке пластика или цветных металлов.
