Резка лучковой пилой

Лучковая пила позволяет выполнять глубокие разрезы, которые недоступны обычным слесарным ножовкам из-за малой высоты их рамки. Расстояние от полотна до средней перекладины часто составляет 150-250 мм или даже больше в зависимости от модели инструмента. Такая характеристика помогает распиливать массивные заготовки или трубы большого диаметра без риска упереться рамой в поверхность металла.

Когда полотно проходит сквозь материал, высокая рама находится сверху и не мешает плавному продвижению пилы вперед. Для обработки очень крупных деталей выбирают конструкции с увеличенными вертикальными стойками, которые обеспечивают нужный запас свободного пространства.

Высокая глубина пропила делает инструмент незаменимым при демонтаже или оперативной подгонке объемных металлоконструкций на объекте. Но при большой высоте стоек сложнее поддерживать идеальную жесткость всей системы. Для сохранения точности на глубоких резах полотно натягивают максимально сильно с помощью тетивы или винтового механизма. Когда обрабатывают тонкий профиль, глубина рамки не имеет решающего значения, но она выручает при необходимости разрезать швеллер или двутавровую балку.

Натяжение полотна в лучковой пиле обеспечивают за счет скручивания тетивы или вращения специальной стрелки. Подобный механизм создает сильное растягивающее усилие, которое делает тонкую стальную полоску жесткой и устойчивой к боковым изгибам. Если полотно натянуто верно, оно не уходит в сторону при встрече с твердыми включениями внутри металла. Если натяжка ослабевает, зубья начинают цепляться за края пропила и пила может внезапно застрять.

Проверку этого параметра проводят перед каждым этапом работы, так как в процессе пиления металл нагревается и полотно может немного удлиниться. Правильная настройка гарантирует ровный срез и долгую службу режущей оснастки.

Конструкция с тетивой позволяет регулировать жесткость системы очень плавно и точно. Когда используют винтовой механизм, процесс происходит быстрее, но он требует регулярной смазки резьбы маслом. Если перетянуть полотно, существует риск поломки стоек или обрыва самой стальной нити. В современных моделях часто применяют рычажные системы, которые обеспечивают стабильное усилие.

Да, узкое полотно лучковой пилы дает возможность выполнять сложные фигурные резы с малым радиусом закругления. Ширина режущей части нередко составляет всего 3-5 мм, поэтому она легко разворачивается внутри металла.

При выполнении криволинейных пропилов рамку пилы плавно поворачивают вокруг своей вертикальной оси. Когда нужно вырезать круг или овал, разметку наносят на обе стороны заготовки для лучшего контроля траектории. Тонкая стальная полоска врезается в материал мягко и не создает сильных напряжений в зоне поворота. Подобный метод позволяет создавать уникальные детали, которые сложно изготовить на обычном отрезном станке.

Фигурная резка требует высокой координации движений и постоянного внимания к линии нанесенной разметки. Чтобы полотно не заклинило на крутом вираже, скорость подачи немного снижают. Если радиус слишком мал, используют специальные спиральные полотна, которые имеют зубья со всех сторон. После завершения процесса края аккуратно обрабатывают надфилем для удаления микроскопических неровностей.

Для лучковых пил выбирают полотна из быстрорежущей стали или биметаллические варианты. Биметаллический инструмент сочетает в себе твердость зубьев с исключительной гибкостью основы из пружинной стали. Когда стальная полоска испытывает сильное натяжение, она не лопается и не вытягивается.

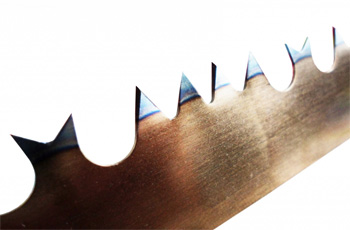

Количество зубьев на дюйм (TPI) для резки металла составляет от 24 до 32 единиц. Мелкий шаг позволяет инструменту мягко врезаться в материал и не цепляться за тонкие стенки профилей. Если использовать полотно с крупным зубом, оно будет вырывать фрагменты металла, что приведет к быстрой поломке инструмента.

Выбор материала полотна зависит от твердости заготовки и требуемой чистоты поверхности. Когда режут нержавеющую сталь или титан, покупают оснастку с кобальтовым напылением. Подобная обработка повышает износостойкость зубьев при работе в условиях высокого трения и нагрева. Если планируют распиловку мягких сплавов меди или алюминия, подходят обычные закаленные полотна из углеродистой стали. Каждое полотно должно быть ровным и не иметь микротрещин у отверстий для крепления.

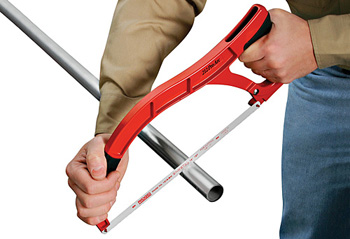

Резка металлических труб требует надежной фиксации заготовки в тисках или специальном зажиме. Пилу устанавливают на поверхность трубы под углом 10-15 градусов и делают несколько коротких движений для создания направляющей канавки. Когда полотно входит в металл, амплитуду движений увеличивают, стараясь задействовать всю длину режущей кромки. Рама пилы должна находиться строго перпендикулярно оси трубы, чтобы торец получился ровным.

Если труба имеет толстые стенки, в зону реза периодически добавляют капли машинного масла. Смазка снижает трение и помогает зубьям быстрее разрушать структуру стали или чугуна.

Тонкостенные трубы режут осторожно, так как сильное давление может привести к деформации окружности. В таких случаях используют полотна с мелким зубом, когда в контакте с металлом постоянно находится не менее трех режущих элементов. Если диаметр заготовки очень велик, трубу в процессе работы иногда поворачивают вокруг своей оси. Подобный прием позволяет контролировать глубину пропила и избегать увода полотна в сторону от линии разметки.

Деревянная основа лучковой пилы обладает способностью гасить мелкие вибрации, которые возникают при контакте зубьев с металлом. Твердые породы древесины обеспечивают высокую прочность рамы при сильном натяжении полотна. Когда работают с таким инструментом, легкая деревянная конструкция меньше утомляет мышцы рук по сравнению с тяжелыми стальными аналогами.

Дерево не проводит холод, поэтому работать такой пилой в неотапливаемых помещениях или на улице гораздо комфортнее. Конструкция из двух стоек и средника позволяет легко заменить любую деталь в случае повреждения. При правильном уходе деревянная рама сохраняет свою геометрическую форму на протяжении десятилетий.

Для защиты от влаги и агрессивных сред древесину покрывают несколькими слоями лака или пропитывают натуральным маслом. Подобная мера предотвращает разбухание материала и ослабление соединений в узлах крепления полотна. Когда работают в условиях повышенной влажности, проверяют отсутствие трещин в местах сопряжения стоек с горизонтальной перекладиной. Деревянная пила требует бережного отношения, так как сильные удары могут привести к сколам.

Точность резки этим инструментом достигает 0,5 мм, если систему настраивают правильно и используют качественную оснастку. На качество влияет жесткость деревянной или металлической рамы, которая удерживает полотно в натянутом состоянии. Когда рамка имеет перекосы или люфты в соединениях, полотно начинает вибрировать и отклоняться от вертикали.

Чтобы повысить точность, на поверхность металла наносят глубокую риску стальной чертилкой: эта канавка служит естественным направляющим путем для первого прохода зубьев. Если вести пилу плавно и без рывков, срез получается ровным по всей площади контакта. Контроль точности осуществляют на протяжении всего процесса, особенно при распиловке толстых заготовок. Когда полотно уходит в сторону, натяжение немного усиливают или корректируют угол наклона рамы.

Использование лучковой пилы позволяет выполнять очень тонкие пропилы, ширина которых не превышает 1 мм. Это преимущество ценится при изготовлении стыков в металлоконструкциях или при производстве фурнитуры.

Резка нержавеющей стали вполне возможна, но она требует использования специальной биметаллической оснастки. Материал отличается высокой вязкостью и склонен к наклепу, поэтому процесс ведут на низких скоростях без резких рывков.

Чтобы зубья не перегревались, в зону контакта постоянно подают смазку на основе олеиновой кислоты или машинное масло. Если полотно застревает в вязком металле, его нельзя выдергивать силой для исключения поломки режущей кромки. Постепенное и равномерное давление помогает инструменту стабильно разрушать структуру сплава по всей длине пропила.

При работе с нержавейкой натяжение полотна должно быть максимальным, чтобы полностью исключить его вибрирование. Даже небольшая вибрация приводит к мгновенному затуплению зубьев и невозможности дальнейшего пиления. Если заготовка имеет большую толщину, резку выполняют короткими сериями с перерывами для охлаждения оснастки на воздухе. Для контуров сложных форм радиусы закругления делают максимально плавными чтобы снизить боковую нагрузку на полотно.

Долговечность инструмента зависит от регулярного ухода за всеми его частями после завершения каждого рабочего цикла. С металлического полотна обязательно удаляют опилки и остатки смазки с помощью сухой ветоши или мягкой щетки. Когда пилу оставляют на длительное хранение, натяжение тетивы или винта полностью ослабляют для снятия нагрузки с рамы. Это предотвращает деформацию деревянных стоек и потерю упругости натяжного механизма.

Все металлические поверхности протирают ветошью, смоченной в нейтральном масле, для защиты от появления очагов коррозии. Чистота и сухость являются главными условиями сохранения инструмента в рабочем состоянии.

Деревянную раму периодически осматривают на предмет появления микротрещин или ослабления соединений в узлах средника. Если в конструкции используют винтовые пары, их резьбу смазывают густым литолом для предотвращения заедания и износа. Сменные полотна хранят в отдельных чехлах или обернутыми в промасленную бумагу для защиты острых зубьев от затупления. Если рама изготовлена из алюминия или стали, проверяют отсутствие люфтов в механизмах поворота полотна.

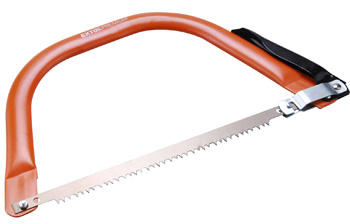

Главное отличие заключается в конструкции рамы и максимально возможной глубине пропила. Лучковая пила имеет высокую П-образную форму, которая позволяет обходить препятствия и резать массивные детали. Обычная ножовка ограничена низкой металлической рамкой, поэтому часто упирается в заготовку при попытке сделать глубокий рез.

Полотно в лучковой пиле обычно длиннее и тоньше, что обеспечивает лучшую маневренность при выполнении фигурных контуров. Сильное натяжение через тетиву делает стальную нить более жесткой, чем при использовании простого винта в ножовке. Этот инструмент выбирают для специфических задач, где требуется сочетание глубины погружения и высокой точности.

Для мелких и быстрых работ чаще используют ножовку - из-за ее компактности и малого веса. Лучковая пила требует больше места для хранения и определенного навыка в настройке правильного натяжения, но при обработке широких листов или труб большого диаметра преимущество лучковой конструкции становится очевидным. Она позволяет выполнять резы в середине полотна без деформации краев материала. Когда нужно разрезать старый чугунный радиатор или толстую балку, высокая рама обеспечивает нужную свободу движений.

Когда полотно внезапно перестает двигаться в середине пропила, это свидетельствует о сильном защемлении инструмента металлом или о нарастании силы трения. Проблема часто возникает, когда внутренние напряжения в стальной заготовке заставляют края реза смыкаться сразу за режущей кромкой.

Для освобождения инструмента в верхнюю часть щели аккуратно вставляют небольшой металлический клин или обычную отвертку, потому что такой прием расширяет зазор и снимает давление с зубьев. Нельзя дергать раму с большой силой, так как тонкая стальная полоска может мгновенно лопнуть под воздействием такой резкой нагрузки. Иногда для легкого извлечения достаточно добавить в пропил несколько капель индустриального масла, которое значительно уменьшает коэффициент трения между боковыми плоскостями полотна и стенками заготовки.

Если заклинивание происходит из-за перекоса рамы, пилу медленно извлекают и проверяют натяжение тетивы или регулировочного винта. При работе с массивными деталями заготовку располагают так, чтобы под действием собственного веса края реза не сходились, а немного расходились в разные стороны.

Проверка начинается с визуального осмотра режущего полотна на предмет отсутствия сломанных зубьев или опасных микротрещин у крепежных отверстий. Когда находят подобные дефекты, оснастку немедленно заменяют, потому что поврежденная сталь может лопнуть в самый ответственный момент выполнения заказа.

Затем оценивают степень натяжения полотна, для чего делают легкий щелчок пальцем по центральной части стальной полоски. Правильно настроенный инструмент должен издавать звонкий и чистый звук, который напоминает звучание струны музыкального инструмента. Если звук получается глухим или полотно заметно прогибается при нажатии, натяжение тетивы или винта обязательно усиливают до нужного предела.

Далее проверяют надежность фиксации всех элементов рамы, чтобы стойки и горизонтальный средник не имели люфта в местах соединений. Когда рукоятки закреплены слабо, рука не может точно контролировать направление движения пилы, что ведет к неизбежному браку заготовки. Если в конструкции используют деревянные детали, их осматривают на отсутствие сколов или глубоких трещин, которые могут развиться под нагрузкой.

Подвижные узлы механизма натяжения смазывают каплей масла, чтобы регулировка была плавной и не требовала чрезмерных физических усилий. После всех проверок делают небольшой пробный запил на ненужном куске аналогичного металла для оценки остроты зубьев.
