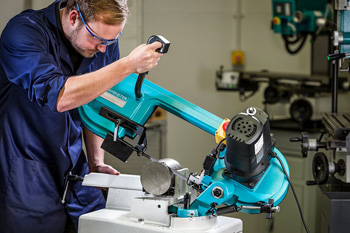

Резка ленточными пилами

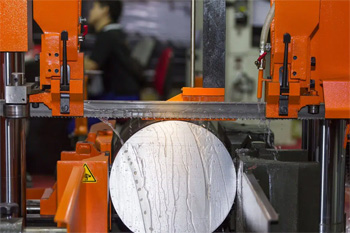

Ленточное полотно обеспечивает гораздо большую глубину пропила, так как его возможности не ограничены радиусом корпуса, как в случае с дисковыми пилами. Это позволяет разделять массивные заготовки круглого сечения диаметром до 500 мм и более на станках средних габаритов.

Ширина шва при работе лентой составляет всего 1.2–1.5 мм, что в несколько раз меньше толщины пропила дисковой фрезы. Малая ширина разреза существенно снижает объем металлической стружки и экономит дорогостоящий материал при серийном производстве деталей. Гибкое полотно совершает непрерывное движение в одну сторону, поэтому нагрузка на каждый отдельный зуб распределяется равномерно по всей длине контура.

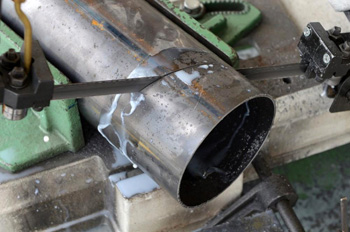

Используя ленточное полотно, производитель может резать пакеты из профильных труб и прутков без риска заклинивания инструмента. Дисковая пила часто испытывает сильные вибрации при входе в неоднородные слои металла, а ленточный станок работает плавно за счет постоянной скорости резания. Инструмент не требует частой замены дорогостоящих сегментов, потому что биметаллическое полотно обладает высокой износостойкостью.

Стабильное натяжение режущего полотна обеспечивает точность геометрических параметров реза и предотвращает разрыв оснастки под нагрузкой. Гидравлический цилиндр оказывает постоянное давление на подвижный шкив, который растягивает металлическую ленту до строго заданного значения.

Система ЧПУ отслеживает этот показатель через датчики давления и мгновенно корректирует усилие при температурном расширении инструмента. Если натяжение будет недостаточным, пила начнет колебаться внутри канала, что вызовет кривизну торца и быстрый износ зубьев. Слишком сильное растяжение провоцирует появление микротрещин во впадинах между резцами и ведет к внезапной поломке полотна.

Правильное натяжение гарантирует жесткость инструмента во время прохождения через массивные слои стали. Программное управление автоматически ослабляет натяг во время длительных простоев оборудования, чтобы сохранить эластичность пружинной основы ленты. Когда станок запускают в работу, гидростанция выводит параметры на рабочий уровень за несколько секунд. Оператор видит актуальные данные на пульте ЧПУ и может вовремя заметить признаки деградации металла.

Холодный метод разделения металла исключает возникновение зон термического влияния, которые характерны для лазерных или плазменных технологий. Температура в месте контакта зубьев с заготовкой остается в пределах нормы, так как основную часть тепла уносит металлическая стружка. Это гарантирует отсутствие закалки кромок и сохранение исходной твердости материала по всему объему детали.

Кристаллическая решетка стали не претерпевает фазовых превращений, поэтому физико-химические характеристики торца соответствуют параметрам основной массы проката. Детали после ленточной пилы можно сразу подвергать токарной или фрезерной обработке без риска поломки инструмента об упрочненные участки.

Отсутствие плавления и испарения предотвращает выгорание легирующих элементов, таких как хром, никель или молибден. Кромка нержавеющей стали сохраняет свою антикоррозийную стойкость без дополнительного химического травления и пассивации. При резке алюминия и меди на поверхности не образуются тугоплавкие оксиды, которые могли бы затруднить последующую сварку. Процесс не вызывает внутренних напряжений в металле, поэтому заготовки сохраняют идеальную прямолинейность и не коробятся после разделения.

Параметр частоты резцов на дюйм длины полотна определяет плавность хода инструмента и отсутствие ударов при врезании. Для качественного раскроя тонкостенных профилей выбирают мелкий шаг, от 14 до 24 TPI, чтобы в зоне контакта одновременно находилось не менее трех зубьев. Это правило предотвращает выкрашивание кромок и захват тонкого металла впадинами пилы.

Массивные болванки требуют редких зубьев, от 2 до 4 TPI, для обеспечения свободного пространства под крупную стружку. При работе с массивным сплошным прокатом используют переменную геометрию зуба, которая гасит резонансные вибрации и снижает уровень шума в цеху.

Если шаг будет слишком крупным, полотно начнет прыгать на стенках трубы, что приведет к мгновенному разрушению оснастки. А если впадины между резцами забьются опилками до выхода инструмента из канала, возникнет перегрев и заклинивание рамы. Система ЧПУ помогает мастеру выбрать оптимальный вариант на основе данных о сечении и марке материала из встроенной библиотеки. Современные биметаллические ленты позволяют комбинировать разные типы заточки в одной серии для универсальности процесса.

Механическое удаление стружки из впадин между зубьями - условие стабильной работы инструмента на высоких скоростях. В процессе резки мелкие частицы металла прилипают к полотну и могут повторно попадать в зону контакта с заготовкой. Если опилки останутся на зубьях, они вызовут повышенное трение и могут привести к повреждению режущих кромок при следующем входе в металл.

Вращающаяся проволочная щетка монтируется на выходе пилы из канала реза и выметает шлам из межзубного пространства. Этот узел предотвращает забивание шкивов металлической пылью и продлевает ресурс резиновых или полиуретановых накладок на колесах. Электроника ЧПУ контролирует скорость вращения щетки и плотность её прилегания к ленте для обеспечения максимальной эффективности очистки.

Своевременное удаление отходов снижает вероятность заклинивания пилы в глубоких разрезах и улучшает качество поверхности торца. Если щетка изношена или настроена неправильно, стружка начинает скапливаться внутри защитных кожухов и может вызвать сбой в работе датчиков. Очистка самого механизма щетки входит в регламент ежедневного обслуживания станка.

Массивные портальные станки проектируют для разделения крупногабаритных плит, отливок и поковок весом до нескольких десятков тонн. В такой конструкции заготовка остается неподвижной на мощном основании, а перемещается только массивный портал с пильной рамой. Эта схема обеспечивает исключительную жесткость системы и позволяет выдерживать ювелирную точность на длинных резах до 6 м и более.

Портальные агрегаты оснащают усиленными направляющими и мощными гидравлическими зажимами для исключения малейших вибраций массивного металла. Система ЧПУ управляет движением портала по двум осям, что дает возможность выполнять продольные и поперечные разрезы без переустановки детали.

Программное обеспечение таких комплексов позволяет планировать сложную схему раскроя массивных слитков для минимизации припусков под последующую ковку. Автоматика контролирует вертикальность хода полотна при помощи лазерных датчиков и мгновенно вносит правки в траекторию. Использование портальных машин в заготовительных цехах металлургических заводов сокращает время производства. Скорость подачи инструмента на массивных сечениях регулируют плавно для предотвращения перегрева биметаллической ленты.

Двухстоечная архитектура подразумевает перемещение пильной рамы по двум вертикальным направляющим, которые располагают по обе стороны от рабочего стола. Такая компоновка обеспечивает равномерное распределение нагрузки на режущий инструмент и полностью исключает перекос рамы под действием сил резания. Консольные станки имеют одну точку опоры в виде шарнира, поэтому при работе с широким прокатом возможно небольшое отклонение пилы от горизонтали.

Двухстоечные агрегаты обладают на порядок большей жесткостью, что позволяет значительно увеличить скорость подачи без потери точности. Метод идеально подходит для высокопроизводительной резки труднообрабатываемых сталей и сплавов титана.

Система ЧПУ в двухстоечных комплексах координирует работу двух подъемных цилиндров синхронно для сохранения идеальной параллельности полотна к столу. Это гарантирует перпендикулярность торцов на деталях любого сечения и исключает появление ступенек на поверхности излома. Конструкция позволяет устанавливать более широкие и мощные ленты для раскроя толстостенных труб и балок. Оборудование такого типа выбирают для серийного выпуска заготовок с жесткими допусками по длине и плоскостности.

Специальные блоки с твердосплавными пластинами или подшипниками фиксируют положение ленты в непосредственной близости от зоны внедрения в металл. Направляющие сухари удерживают гибкое полотно в строго вертикальной плоскости и препятствуют его скручиванию под действием сил сопротивления заготовки.

Расстояние между опорными узлами настраивают под конкретную ширину проката для минимизации свободного вылета пилы. Чем ближе направляющие расположены к заготовке, тем меньше вероятность отклонения инструмента от прямой траектории при глубоком погружении. Тщательная юстировка этого узла является залогом получения ровных торцов без конусности и волнистости.

Система ЧПУ современных станков может автоматически регулировать положение направляющих головок в зависимости от диаметра трубы или ширины профиля. Вставки из износостойкой керамики или графита обеспечивают минимальный коэффициент трения и предотвращают перегрев тела ленты. Регулярная проверка зазора между сухарями исключает биение полотна и снижает риск его внезапного обрыва. Качественные направляющие позволяют использовать повышенные режимы подачи на легированных сталях без потери точности размеров.

Электронный модуль мониторинга целостности полотна - ключевой элемент системы промышленной безопасности и защиты оборудования. Специальный бесконтактный датчик отслеживает движение ленты в реальном времени и мгновенно фиксирует её остановку при возникновении обрыва. Электроника ЧПУ подает команду на немедленное прекращение вращения шкивов и блокирует подачу рамы вниз за доли секунды.

Этот механизм предотвращает повреждение внутренних узлов станка и исключает риск травмирования персонала разлетающимися концами стальной полосы. Без такой защиты привод продолжал бы работать, что привело бы к серьезной поломке механизмов натяжения и шпиндельного узла.

Автоматика также сигнализирует о критическом растяжении металла или о соскальзывании ленты с направляющих колес. Программное обеспечение запоминает координаты точки обрыва, что позволяет возобновить процесс после замены оснастки без потери точности. Использование датчиков контроля позволяет эксплуатировать станок в автоматическом режиме без постоянного присутствия человека. Система самодиагностики проверяет исправность сенсоров перед каждым запуском цикла резки.

Обработка вязких нержавеющих сталей на ленточнопильном станке требует точного баланса между темпом проходки и интенсивностью охлаждения. Для легированных составов выбирают пониженную скорость движения полотна в диапазоне 20–40 м в минуту, чтобы предотвратить мгновенный перегрев зубьев.

Металл заготовки имеет низкую теплопроводность, поэтому тепло концентрируется в зоне реза и может вызвать наклеп поверхности. Чтобы исключить упрочнение торца, систему ЧПУ настраивают на стабильно высокую подачу рамы для обеспечения постоянного внедрения резцов в материал. Каждый зуб должен снимать стружку расчетной толщины, не допуская проскальзывания и трения холостого хода.

Использование специализированных СОЖ с противозадирными присадками обязательно при работе с нержавейкой. Жидкость должна подаваться под давлением через несколько форсунок для эффективного проникновения в узкий канал реза. Программное управление плавно меняет параметры в момент входа и выхода инструмента из массивного сечения для сохранения целостности вершин зубьев. Тщательный выбор биметаллического полотна с добавлением кобальта повышает стойкость инструмента.

Да, технология пакетной резки позволяет одновременно разделять стопку стальных листов на мерные заготовки с высокой точностью геометрии кромок. Для успешного выполнения операции листы плотно складывают в пачку и фиксируют их струбцинами или временными сварными швами по торцам.

Важно исключить наличие воздушных зазоров между слоями металла, чтобы полотно пилы не вибрировало и не вырывало куски материала. Лента проходит сквозь весь массив листов плавно, обеспечивая идентичность размеров всех деталей в пачке. Данный метод значительно эффективнее поштучного раскроя на гильотине при необходимости получения узких и длинных полос.

При резке пакета систему ЧПУ настраивают на умеренную подачу для предотвращения увода полотна внутри глубокого канала. Подбор шага зубьев гарантирует чистоту торцов у внутренних листов без образования заусенцев и задиров. Использование СОЖ высокого качества обеспечивает смазку каждого слоя металла, снижая трение и тепловую нагрузку на инструмент. Метод позволяет изготавливать детали со сложными косыми срезами, которые трудно реализовать термическими способами на тонком металле.
