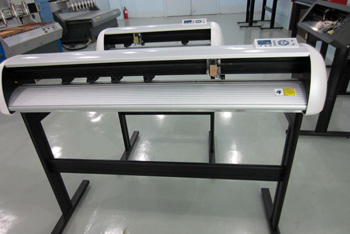

Плоттеры

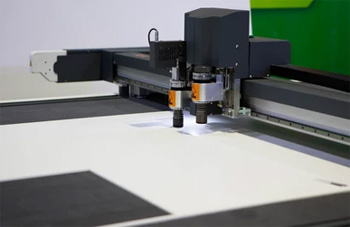

Тангенциальные ножи оснащают отдельным приводом для принудительного разворота лезвия по направлению реза, так как данный метод позволяет получать четкие углы на тонких металлических листах. В отличие от флюгерных ножей, которые поворачиваются за счет трения о материал, тангенциальный механизм подчиняется командам программы.

Когда инструмент доходит до вершины угла, система ЧПУ приподнимает его и разворачивает на нужный градус для продолжения движения по новой траектории. Такой подход полностью исключает замятие или разрыв краев заготовки при изготовлении мелких деталей со сложной геометрией. Вращающий момент передается через прецизионный редуктор, и он гарантирует высокую точность соблюдения чертежных размеров. Механизм разворота синхронизируют с перемещением портала по осям X и Y для обеспечения плавности хода.

Держатель лезвия изготавливают из закаленной стали и снабжают системой быстрой фиксации для оперативной смены оснастки. Усилие прижима регулирует пневматический или электрический цилиндр, который поддерживает стабильную глубину погружения в металл. Когда плоттер обрабатывает тонкий алюминий или латунь, тангенциальный нож создает гладкую кромку без образования заусенцев.

Вакуумный стол обеспечивает надежную фиксацию тонкого листового металла по всей площади рабочей поверхности без использования механических прижимов. Мощный насос создает разрежение под заготовкой, и атмосферное давление плотно прижимает материал к столешнице. Это исключает деформацию краев и вздутие центральной части листа при высокоскоростной резке или гравировке.

Поверхность стола делят на независимые зоны, которые можно включать или отключать в зависимости от габаритов конкретной заготовки. Такая гибкость позволяет экономить электроэнергию и поддерживает максимальную силу всасывания на рабочем участке. Вакуумная система также предотвращает смещение мелких вырезанных элементов под воздействием вибрации инструмента.

Рабочую плиту изготавливают из алюминиевых сплавов и снабжают сетью микроскопических отверстий для равномерного распределения воздушного потока. На металл укладывают специальную подложку, которая защищает стол от повреждений при сквозном проходе ножа или фрезы. Если заготовка имеет небольшие неровности, вакуум эффективно выравнивает лист и гарантирует стабильность глубины обработки. Система управления контролирует уровень давления в реальном времени и подает сигнал при обнаружении утечек воздуха.

Давление режущего инструмента регулируют через программное обеспечение ЧПУ с помощью цифрового контроллера усилия. В основе механизма лежит прецизионная катушка соленоида или сервопривод, который перемещает каретку вдоль вертикальной оси Z. Оператор задает значение граммах или ньютонах в зависимости от толщины металла и требуемой глубины надреза.

Система поддерживает заданный параметр на протяжении всей траектории, даже если лист имеет микроскопические перепады высоты. Точная настройка веса исключает поломку тонких лезвий при контакте с твердой поверхностью нержавеющей стали. Такой контроль позволяет выполнять сложную гравировку с переменной глубиной штриха.

Автоматика постоянно считывает данные от датчиков давления и корректирует положение инструмента за доли секунды. Если нагрузка превышает допустимый предел, станок мгновенно приподнимает нож для предотвращения его фатального разрушения. Внутренние алгоритмы компенсируют инерцию каретки при резких ускорениях портала, и это гарантирует однородность линии реза. Держатель оснащают пружинными демпферами для гашения микровибраций, которые возникают при разделке вязких сплавов алюминия.

Оптическая камера высокого разрешения служит для автоматического распознавания регистрационных меток на поверхности металлической заготовки. Устройство монтируют непосредственно на каретке рядом с режущим инструментом для обеспечения прямой видимости рабочей зоны.

Когда оператор загружает лист с предварительно нанесенным изображением, система сканирует реперные точки и сопоставляет их с цифровым макетом. ЧПУ автоматически корректирует траекторию реза, если материал лежит со смещением или под небольшим углом. Эта функция полностью исключает ошибки ручного позиционирования и гарантирует идеальное совпадение контура раскроя с рисунком. Цифровая обработка кадра занимает меньше секунды, что повышает общую производительность оборудования.

Программное обеспечение анализирует изображение и компенсирует возможные искажения металла, которые возникли при предшествующей термической обработке. Камера также помогает находить края заготовки для оптимизации размещения деталей на листе с целью экономии материала. Встроенная подсветка обеспечивает стабильную работу сенсора при любом уровне освещения в производственном цехе.

Сервоприводы обеспечивают более высокую динамику и точность перемещения узлов плоттера по сравнению с бюджетными шаговыми моторами. В их конструкцию встроены энкодеры обратной связи, которые передают контроллеру информацию о реальном положении вала в каждый момент времени. Система управления мгновенно корректирует ток в обмотках при возникновении внешнего сопротивления, что исключает пропуск шагов и потерю координат.

Серводвигатели позволяют порталу разгоняться с огромным ускорением без риска вибраций и резонансных явлений. Это значительно сокращает время на выполнение холостых переходов между отдельными контурами чертежа. Высокий крутящий момент сохраняется на любых скоростях, и это важно для стабильной резки твердых сплавов.

Уровень шума при работе сервоприводов намного ниже, что делает эксплуатацию станка в небольших мастерских более комфортной. Электроника таких моторов потребляет энергию пропорционально реальной нагрузке, и за счет этого снижается нагрев узлов и расход электричества. Долгий срок службы подшипников обеспечивается плавностью хода и отсутствием ударных нагрузок при старте и остановке. Внутренние платы управления защищены от электромагнитных помех и перепадов напряжения во внешней сети предприятия.

Основание рабочего стола плоттера изготавливают из толстой плиты анодированного алюминия или композитных материалов с сотовой структурой. Металлическая база обладает высокой плоскостностью и жесткостью, что необходимо для сохранения фокусного расстояния или глубины реза. Сотовая конструкция позволяет существенно снизить вес станины без потери прочности на изгиб при работе с тяжелыми листами.

Поверхность часто покрывают специальным жертвенным слоем из нейлона или фторопласта, который принимает на себя удары режущего инструмента. Данная подложка легко заменяется по мере износа и предохраняет основную плиту от глубоких царапин и прорезов.

В конструкцию стола интегрируют вакуумные каналы и уплотнительные элементы для создания зон надежного прижима заготовок. Все стыки сегментов проходят шлифовку для исключения ступенек, которые могли бы помешать плавному перемещению материала. Если станок предназначен для обработки меди или латуни, поверхность снабжают антифрикционным слоем для предотвращения появления царапин на тыльной стороне изделия.

Для охлаждения высокооборотистого шпинделя во фрезерных плоттерах применяют воздушный или водяной контур в зависимости от мощности агрегата. В первом случае на валу двигателя устанавливают крыльчатку, которая прогоняет поток воздуха через радиаторные ребра корпуса. Такая схема отличается простотой и надежностью, но создает значительный акустический шум при работе на максимальных оборотах.

Водяное охлаждение включает в себя замкнутую систему с насосом, баком и внешним радиатором или чиллером. Жидкость забирает тепло непосредственно от обмоток и подшипников, обеспечивая стабильный температурный режим внутри узла. Это позволяет инструменту работать круглосуточно без риска перегрева и заклинивания вала при обработке твердой стали.

Внутренние полости шпинделя проходят антикоррозийную обработку для защиты от воздействия дистиллированной воды с добавками. ЧПУ станка контролирует температуру среды и блокирует запуск программы при недостаточном протоке охладителя. Уплотнения исключают попадание влаги на электрические контакты и поверхность заготовки. Использование водяного контура делает станок тихим и безопасным.

Система микрораспыления подает минимальное количество смазочного состава непосредственно в зону контакта режущего инструмента с металлом. Сжатый воздух разбивает жидкость на мельчайшие капли, которые создают тончайшую масляную пленку на кромке ножа или фрезы. Этот метод эффективно снижает трение и предотвращает налипание разогретой металлической стружки на поверхность инструмента.

В отличие от традиционного полива эмульсией микрораспыление оставляет заготовку практически сухой и чистой после завершения обработки. Это избавляет от необходимости последующей отмывки деталей перед покраской или нанесением клея. Точная дозировка масла через форсунки позволяет экономить расходные материалы и поддерживает чистоту рабочего пространства.

Контроллер плоттера активирует подачу смеси только в моменты активной резки для рационального использования ресурсов. Прозрачные трубки позволяют оператору контролировать наличие смазки в резервуаре и следить за состоянием каналов. Использование биоразлагаемых составов делает процесс безопасным для здоровья персонала и окружающей среды. Эффективный отвод тепла от режущей кромки увеличивает срок службы дорогостоящей оснастки на 50% и более.

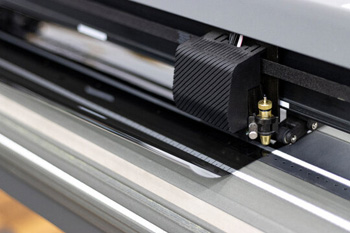

Портал плоттера - подвижная балка, которая должна обладать исключительной жесткостью при минимальном весе. Для его изготовления используют экструдированные алюминиевые профили с развитым внутренним оребрением или композитные материалы. Малая масса конструкции позволяет достигать высоких скоростей перемещения без возникновения значительных сил инерции при торможении.

Геометрия балки рассчитана так, чтобы полностью исключить провисание в центральной части под весом инструментальной каретки. Все посадочные места под линейные направляющие проходят прецизионную фрезеровку за одну установку. Это гарантирует идеальную параллельность осей и отсутствие перекосов инструмента во время движения.

Для защиты приводов портал оснащают герметичными кожухами, которые предотвращают попадание пыли в механизмы перемещения. Двухсторонний привод по оси Y исключает перекос балки при работе в крайних положениях рабочего поля. Синхронизация двигателей осуществляется программно с частотой опроса датчиков в несколько мегагерц. Внутренние кабель-каналы обеспечивают аккуратную укладку проводов и шлангов, исключая их перетирание и заломы.

Лазерные датчики положения служат для сверхточного определения координат инструмента и калибровки нулевых точек осей плоттера. Они проецируют тонкий луч на специальный приемник или поверхность заготовки для измерения дистанции с погрешностью до нескольких микрон.

С помощью таких сенсоров станок автоматически находит край металлического листа и выравнивает систему координат перед началом работы. Это избавляет оператора от необходимости использовать ручные приборы и ускоряет процесс подготовки оборудования. Лазерный датчик высоты позволяет учитывать изгибы материала и корректировать вылет ножа в режиме реального времени.

Электроника датчика имеет высокую степень защиты от внешних засветок и стабильно работает в условиях производственного цеха. Бесконтактный метод измерений исключает повреждение чувствительных поверхностей из полированной нержавеющей стали или алюминия. Система самодиагностики проверяет исправность лазерного модуля при каждом включении питания плоттера. Компактные размеры позволяют встраивать сенсор непосредственно в режущую головку рядом с основным инструментом.
