Плоттерная резка металла

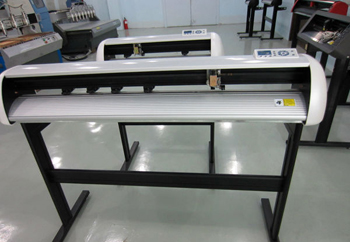

Плоттерные установки проектируют для обработки материалов минимальной толщины, где применение мощных портальных комплексов не имеет смысла. Основной объем задач плоттера включает раскрой фольги или тонких листов алюминия до 0.5 мм, которые требуют деликатного воздействия.

Острое лезвие перемещается по поверхности заготовки с высокой скоростью, так как сопротивление тонкого металла остается крайне низким. Благодаря легкости каретки инструмент мгновенно меняет траекторию и сохраняет четкость углов в мелких буквах или логотипах. Плоттер обеспечивает чистоту кромки, что позволяет использовать детали сразу для монтажа рекламных конструкций или маркировки промышленных узлов.

Второй аспект применения плоттеров связан с возможностью работы по сложным многослойным структурам, когда металл сочетается с клеевым слоем и бумажной основой. Нож прорезает только верхнюю алюминиевую пленку, но оставляет нетронутой подложку для удобства последующего отделения наклеек.

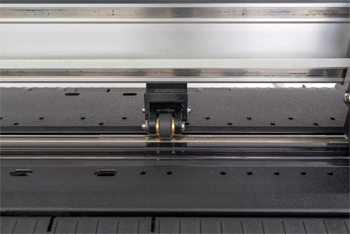

Механический способ разделения тонкого металла подразумевает использование специальных флюгерных или тангенциальных ножей из сверхтвердых сплавов. Флюгерный нож свободно совершает вращение в подшипниковом узле и ориентируется по ходу движения каретки за счет силы трения о материал. Этот тип инструмента подходит для простых геометрических фигур и крупных букв из алюминиевой фольги или металлизированных пленок.

Тангенциальный механизм принудительно поворачивает лезвие в нужную сторону при помощи отдельного двигателя под контролем ЧПУ. Он гарантирует идеальное качество прорезания острых углов и мелких деталей орнамента, так как нож не закругляет контур на крутых поворотах.

Давление на инструмент регулируют программно в зависимости от твердости сплава для достижения сквозного прокола без повреждения рабочего стола. Угол заточки лезвия выбирают исходя из толщины и вязкости металла, чтобы исключить замятие краев и преждевременный износ кромки. Для работы с тонким алюминием используют ножи с углом 45 или 60 градусов, которые обеспечивают легкое внедрение в структуру заготовки.

Рулонная схема обеспечивает непрерывность производственного цикла и позволяет обрабатывать материалы длиной в несколько десятков метров без участия персонала. Тонкую металлическую ленту наматывают на бобину и подают в зону реза через систему валов, которые удерживают полотно в натянутом состоянии. Режущий инструмент перемещается только в одной плоскости, а движение по второй оси совершает сам материал.

Этот метод подходит для массового выпуска мелких шильд, этикеток или декоративных полос для автомобильного тюнинга. Оборудование занимает минимум площади, так как рабочее поле ограничено лишь шириной рулона, которая обычно составляет от 300 до 1200 мм. Автоматизация процесса размотки и намотки готовой продукции сокращает время на подготовительные операции.

Использование рулонного проката минимизирует количество технологических отходов за счет отсутствия зазоров на краях отдельных листов. Система ЧПУ отслеживает расход материала в реальном времени и сигнализирует о необходимости смены бобины. Фрикционные ролики обеспечивают плавный ход ленты без рывков, что гарантирует высокую точность совмещения реза с печатным рисунком.

Изготовление тестового образца позволяет инженерам проверить правильность настроек давления ножа или мощности лазера для конкретной партии металла. Физические свойства даже одинаковых сплавов могут незначительно отличаться, поэтому универсальные программы требуют точной корректировки.

Специалист запускает вырезание небольшого квадрата или круга на краю листа, чтобы оценить глубину прокола и чистоту полученного края. Если нож прорезает заготовку не полностью или, напротив, повреждает подложку, параметры ЧПУ меняют до достижения идеального баланса. Тестовый проход выявляет возможные дефекты инструмента в виде сколов на лезвии или загрязнения оптической линзы лазерного плоттера. Контроль первого экземпляра исключает риск массового брака при выполнении крупного серийного заказа.

Проверка качества реза также включает визуальный осмотр углов и радиусов на наличие характерных завалов или недорезов. В процессе теста подтверждают корректность работы программного кода и отсутствие ошибок в передаче данных от компьютера к станку. Если макет содержит сложные мелкие элементы, пробный образец показывает реальную возможность их воспроизведения без разрыва фольги.

Технология раскроя тонких металлов на плоттерах применяется при создании уникальных элементов внешнего и внутреннего оформления машин. С помощью светового луча или ножа вырезают накладки на пороги, элементы приборных панелей и декоративные шильды из анодированного алюминия. Плоттер позволяет изготавливать сложные эмблемы и надписи со сложной геометрией, которые в точности повторяют изгибы кузовных деталей.

Материал имеет минимальный вес и высокую коррозионную стойкость, что гарантирует долговечность декора в дорожных условиях. Программное управление дает возможность воплощать индивидуальные эскизы владельцев авто, создавая эксклюзивный стиль транспортного средства. Точность реза обеспечивает идеальную стыковку фрагментов без дополнительной подгонки по месту монтажа.

Плоттеры также востребованы в производстве точных трафаретов из тонкой стали или латуни для нанесения аэрографии и маркировки номеров агрегатов. Плоттерная резка алюминия обеспечивает получение многоразовых шаблонов, которые не боятся воздействия растворителей и красок. Метод позволяет восстанавливать утраченные заводские таблички и информационные наклейки на металлизированной основе с полным соблюдением оригинальных шрифтов.

Применение лазерного источника внутри плоттерной установки переводит процесс обработки тонкого металла на уровень ювелирной точности. Лазерный луч имеет диаметр около 0.05 мм, что позволяет вырезать ажурные узоры и микроскопические отверстия, недоступные механическому ножу. Энергия света мгновенно испаряет алюминий в зоне контакта, обеспечивая гладкий торец без заусенцев и наклепа.

Эта технология исключает риск подрыва краев тонкой фольги, который часто возникает из-за трения лезвия о вязкий металл. Лазерный плоттер работает бесконтактно, поэтому заготовка не требует жесткой механической фиксации, способной оставить вмятины на мягком сплаве.

Высокая производительность лазерных систем позволяет выполнять сложную перфорацию на алюминиевых листах со скоростью до нескольких метров в минуту. Оборудование легко справляется с резкой окрашенных или анодированных материалов без повреждения декоративного слоя за пределами шва. Чистота процесса исключает образование стружки, что упрощает содержание рабочего места и повышает безопасность труда.

Низкая себестоимость процесса обусловлена отсутствием затрат на изготовление дорогостоящих вырубных штампов и пресс-форм. Плоттер работает напрямую с цифровым файлом, поэтому выпуск даже одного экземпляра продукции не требует длительной переналадки оборудования. Малые предприятия и частные лица могут заказывать уникальные наборы букв, логотипов или табличек без переплаты за подготовку производства.

Стоимость услуги рассчитывают исходя из площади обработанного материала, что делает ценообразование прозрачным и понятным. Отсутствие механического износа дорогостоящей оснастки снижает накладные расходы цеха металлообработки. Плоттер потребляет умеренное количество электроэнергии по сравнению с крупными лазерными комплексами.

Гибкость технологии позволяет оперативно вносить правки в дизайн изделия непосредственно перед началом раскроя без финансовых потерь. Можно использовать мелкие остатки листов от предыдущих заказов для выполнения новых задач, что повышает общую рентабельность цеха. Скорость выполнения операций на плоттере обеспечивает быстрый оборот капитала и позволяет закрывать заказы в день обращения.

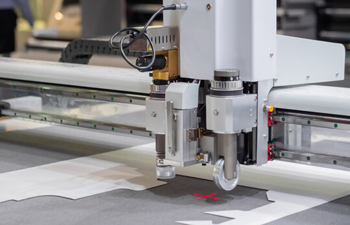

Планшетные модели оснащают неподвижным горизонтальным столом с мощной вакуумной системой фиксации заготовок. Металл плотно прилегает к поверхности под действием отрицательного давления воздуха, что исключает смещение листа во время работы инструмента.

Такая конструкция позволяет обрабатывать жесткие листы алюминия, латуни или композитов, которые невозможно подавать через рулоны. Режущая головка перемещается по осям X и Y над всей площадью стола, обеспечивая высокую точность позиционирования луча или ножа. Планшетные станки выбирают для производства крупногабаритных вывесок, панелей управления и элементов декоративной отделки стен. Жесткая база оборудования гасит вибрации, что положительно сказывается на чистоте кромки.

Система ЧПУ планшетного плоттера позволяет работать с материалами разной толщины за счет автоматической регулировки высоты каретки. На таком оборудовании можно выполнять не только резку, но и биговку или гравировку поверхности металла в одном цикле.

Создание многоразовых шаблонов из тонкого металла требует безупречной четкости внутренних углов и отсутствия деформаций тонких перемычек. Плоттерная резка позволяет вырезать в алюминиевой или стальной фольге отверстия любой формы, которые в точности передают мелкий шрифт или сложный орнамент. Световой луч или нож проходят по контуру плавно, не создавая внутренних напряжений в материале заготовки.

Трафареты из металла обладают высокой прочностью и выдерживают многократное использование при покраске через распылитель. Отсутствие впитывания жидкостей делает металлические шаблоны идеальными для работы с агрессивными химическими составами и эмалями. ЧПУ гарантирует идентичность всех отверстий в серии трафаретов, что важно для маркировки промышленного оборудования.

Программное обеспечение позволяет автоматически добавлять соединительные мостики в буквах, чтобы внутренние части знаков не выпадали после резки. Эти связи делают минимальными по размеру для сохранения читаемости текста после нанесения краски. Точность плоттера позволяет изготавливать трафареты для микроэлектроники и нанесения паяльной пасты на печатные платы.

Обработка окрашенных листов возможна при использовании лазерных плоттеров, которые могут точно дозировать энергию в пятне контакта. Лазерный луч испаряет слой порошковой краски одновременно с металлической основой, оставляя чистую и ровную кромку. Зона термического разрушения покрытия ограничивается долями миллиметра, поэтому декоративный слой не обгорает и не отслаивается на основной поверхности. Важно правильно настроить фокусное расстояние для компенсации толщины полимерного пигмента и обеспечения сквозного прокола.

При использовании механических плоттеров с ножом резка окрашенных металлов затруднена из-за высокой твердости полимерного слоя. Лезвие может быстро тупиться о частицы краски, что приведет к появлению сколов и трещин на декоративной поверхности. Если покрытие имеет мягкую структуру, нож может заминать края, создавая некрасивый бортик в зоне реза. В таких ситуациях рекомендуют выполнять раскрой до этапа порошкового окрашивания или применять лазерную технологию.
