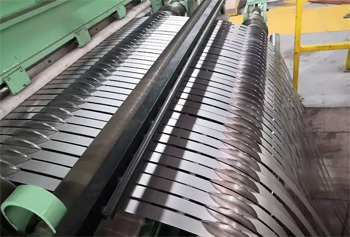

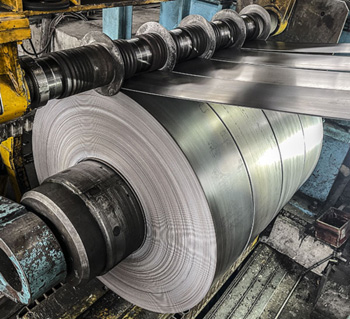

Резка рулонного металла на штрипсы

Когда рулонный металл распускают на узкие полосы, иногда возникает эффект бокового искривления, который называют серповидностью. Подобный дефект появляется из-за неравномерного распределения внутренних напряжений в исходном полотне стали.

Чтобы лента оставалась идеально прямой по всей длине, на линии резки используют специальные натяжные устройства и правильные ролики. Они выравнивают материал перед входом в блок ножей и создают необходимое сопротивление при намотке. Если пренебречь этим этапом, штрипс будет невозможно использовать в автоматических станках для изготовления профилей или труб, потому что кривизна помешает нормальной подаче заготовки. Прямолинейность кромки проверяют на длинных отрезках, чтобы убедиться в отсутствии отклонений.

Стабильность геометрии ленты также зависит от точности юстировки валов и от равномерности давления прижимных механизмов. Когда металл проходит через дисковые ножи, он не должен смещаться в осевом направлении ни на долю миллиметра. Для этого на линии устанавливают боковые направляющие, которые жестко фиксируют положение полотна относительно режущих кромок. Если исходный рулон имеет волнистость краев, его предварительно пропускают через узел чистовой правки.

Точность ширины штрипса напрямую зависит от правильной сборки ножевого вала, где между режущими дисками устанавливают дистанционные кольца. Эти элементы определяют расстояние между лезвиями и обеспечивают стабильность размеров готовой полосы. Кольца изготавливают с высокой точностью, потому что малейшая погрешность в их толщине приведет к отклонению ширины ленты от заданных параметров.

Когда собирают инструментальный набор, учитывают также зазор, который необходим для чистого разделения металла без образования рваных краев. Правильный подбор комплекта позволяет выдерживать допуски в пределах 0,05–0,1 мм даже при работе с твердыми марками стали. Этот метод настройки считается самым надежным для серийного производства штрипса, потому что он исключает смещение ножей под нагрузкой.

Поверхность дистанционных колец проходит обязательную шлифовку, чтобы обеспечить плотное прилегание ко всем элементам вала. Когда механизмы станка работают на высокой скорости, отсутствие люфтов в ножевом блоке предотвращает вибрацию и преждевременный износ инструмента. Если нужно изменить ширину ленты под новый заказ, оператор полностью перебирает набор на валу и устанавливает кольца другого номинала.

Для формирования качественных бухт на финишном этапе резки используют станцию натяжения, которая создает необходимое усилие для каждого отдельного штрипса. Когда рулон распускают на несколько десятков узких полос, важно, чтобы все они наматывались с одинаковой плотностью. Если одна из лент пойдет слабее остальных, бухта получится рыхлой и может развалиться при транспортировке или хранении.

Для решения этой проблемы на современных линиях применяют фрикционные валы или специальные натяжные подушки. Эти устройства компенсируют разницу в толщине металла по ширине рулона и обеспечивают равномерное натяжение каждой нити. Плотная смотка гарантирует сохранность кромок и предотвращает смещение витков относительно друг друга при выполнении погрузочных работ.

Автоматика станка постоянно отслеживает диаметр намотки и корректирует крутящий момент двигателя смотчика. Когда бухта становится больше и тяжелее, усилие натяжения плавно меняют согласно заложенной программе. Это исключает растяжение тонкого металла и предотвращает повреждение поверхности штрипса. Если лента имеет полимерное покрытие, силу прижима натяжных элементов ограничивают, чтобы не оставить потертостей на декоративном слое.

Производство заготовок для дымоходных систем требует использования нержавеющей стали определенных марок, которая обладает высокой твердостью и вязкостью. Когда такой металл проходит через дисковые ножи, он оказывает значительное сопротивление и вызывает сильный нагрев режущего инструмента.

Чтобы сохранить остроту кромок и обеспечить чистоту среза, для нержавейки используют ножи со специальным напылением или из особо прочных сплавов. Скорость вращения валов настраивают таким образом, чтобы исключить наклеп на краях ленты, потому что это может затруднить последующую фальцовку труб. Контроль зазора между лезвиями предотвращает появление заусенцев, которые могут стать причиной негерметичности шва в готовом изделии.

Особое внимание уделяют защите поверхности нержавеющей стали от механических повреждений и попадания частиц черного металла. Когда рулон движется по линии, он соприкасается только с роликами, которые имеют полиуретановое покрытие или хромированную поверхность. Это предотвращает возникновение очагов коррозии в местах случайных царапин и сохраняет эстетичный вид продукции. Качественный нержавеющий штрипс выдерживает высокие температурные нагрузки и воздействие агрессивных конденсатов.

Состояние края ленты - важнейший показатель качества, который напрямую влияет на возможность дальнейшего использования металла в сварных конструкциях. Когда штрипс выходит из зоны реза, его кромку постоянно проверяют на отсутствие острых заусенцев и наплывов. Если ножи затуплены или выставлены с неправильным перекрытием, край получается рваным и имеет отклонения от вертикали.

Чтобы избежать подобных дефектов, на линии устанавливают системы видеонаблюдения или оптические датчики контроля профиля среза. Они позволяют оператору вовремя заметить износ инструмента и провести его замену до появления брака. Чистая кромка обеспечивает идеальное прилегание деталей при изготовлении труб методом высокочастотной сварки, потому что в зону шва не попадают частицы окислов.

Для удаления микроскопических неровностей после резки иногда применяют узлы кромкообработки, которые заглаживают край механическим способом. Отсутствие острых кромок делает ее безопасной для ручного труда. Ровный срез также предотвращает повреждение штамповой оснастки на последующих этапах металлообработки.

Изготовление очень узкой ленты из металла толщиной более 3 мм представляет собой сложную техническую задачу из-за риска скручивания материала. Когда ширина штрипса сопоставима с его толщиной, внутренние напряжения стремятся деформировать полосу сразу после выхода из блока ножей.

Для успешного выполнения операции используют усиленные направляющие и специальные гребенки, которые удерживают каждую нить в строго горизонтальном положении. Скорость подачи рулона значительно снижают, чтобы обеспечить стабильность процесса и исключить заклинивание инструмента. Если сталь обладает высокой прочностью, на дисковые ножи подают смазочное масло под давлением для уменьшения трения и отвода лишнего тепла. Это позволяет получать узкий штрипс для изготовления метизов и специальных крепежных элементов.

Намотка узких и толстых лент требует использования мощных смотчиков с индивидуальным контролем натяжения каждой позиции. Когда диаметр бухты растет, возрастает и риск бокового смещения витков из-за большой жесткости металла. Чтобы бухта сохраняла свою форму, применяют разделительные диски увеличенного диаметра и надежную фиксацию конца ленты. После завершения намотки такие рулоны стягивают высокопрочной стальной лентой в нескольких местах, чтобы исключить их самопроизвольное разматывание.

Стальная упаковочная лента - один из самых надежных способов фиксации тяжелых и крупногабаритных изделий при транспортировке. Когда штрипс стягивает пачку труб или рулон металла, он создает огромное усилие прижима, которое не ослабевает со временем. В отличие от пластиковых аналогов металлическая полоса не растягивается под воздействием динамических нагрузок и не рвется при контакте с острыми краями груза.

Штрипс обладает высокой термической устойчивостью, поэтому его можно использовать для упаковки горячего проката сразу после выхода из печи. Такая лента не боится ультрафиолетового излучения и сохраняет свойства при экстремально низких температурах. Этот метод защиты грузов гарантирует их безопасность даже при перевозке на открытых железнодорожных платформах.

Для предотвращения коррозии упаковочный штрипс часто изготавливают из оцинкованной стали или наносят на него специальное лакокрасочное покрытие. Когда ленту затягивают с помощью пневматического инструмента, она плотно облегает контуры объекта и исключает его смещение внутри транспортного средства. Концы штрипса соединяют методом просечки или используют стальные замки, которые обеспечивают прочность стыка на уровне 90% от основного сечения. Если груз имеет хрупкие края, под ленту устанавливают защитные уголки из пластика или картона.

Современные линии резки оснащены системами мгновенного торможения, которые координируют работу всех узлов при возникновении внештатных ситуаций. Когда датчик фиксирует обрыв ленты или попадание постороннего предмета в зону ножей, контроллер подает сигнал на электромагнитные тормоза размотчика и смотчика одновременно. Синхронная остановка всех двигателей предотвращает образование петли и замятие металла между валами.

Если скорость линии достигает 200 м/минуту, инерция тяжелого рулона может привести к серьезной деформации полотна без эффективного гашения энергии. Поэтому в конструкции станков предусмотрены динамические тормозные резисторы, которые переводят энергию вращения в тепло за доли секунды. Такая система безопасности сохраняет дорогостоящее сырье и предотвращает поломку режущего инструмента.

После полной остановки оборудования автоматика блокирует зажимные устройства, чтобы исключить самопроизвольное вращение валов. Когда причину сбоя устраняют, запуск линии проводят в щадящем режиме, с плавным нарастанием скорости. Если в процессе торможения происходит смещение ножей, программное обеспечение выдает предупреждение оператору для проведения калибровки.

Размер внутреннего отверстия готовой бухты должен строго соответствовать техническим характеристикам разматывающего оборудования конечного потребителя. Когда штрипс наматывают на барабан смотчика, используют сменные сегменты или разжимные механизмы для формирования стандартных диаметров 508 мм или 610 мм. Если размер подобрали неверно, бухту будет невозможно установить на вал станка для производства профиля или кабеля.

Для фиксации ленты на барабане применяют специальные зажимы, которые удерживают первый виток до момента создания достаточного натяжения. Правильный выбор внутреннего диаметра исключает соскальзывание витков и гарантирует стабильную размотку ленты без рывков. Параметр обязательно указывают в техническом задании при оформлении заказа на металлообработку.

При хранении узких бухт малого диаметра существует риск деформации внутреннего кольца под весом верхних слоев металла. Чтобы сохранить геометрию отверстия, внутрь бухты иногда устанавливают картонные или пластиковые втулки увеличенной жесткости. Если штрипс имеет большую массу, бухты укладывают на поддоны через специальные проставки, которые распределяют нагрузку равномерно.

Наличие технологической смазки на исходном металле выполняет роль защитного барьера от коррозии и существенно облегчает процесс разделения полотна. Когда дисковые ножи врезаются в промасленную сталь, трение в зоне контакта значительно снижается, что продлевает ресурс режущих кромок. Масло также предотвращает налипание мелких частиц расплава или стружки на поверхность инструмента, сохраняя чистоту реза.

Если рулон поставляют в сухом виде, на линии часто устанавливают узлы принудительного промасливания перед блоком ножей. Это особенно важно для тонкой жести и материалов с высокой отражательной способностью. Тонкий слой смазки не мешает работе датчиков контроля, но обеспечивает плавное скольжение полотна по направляющим роликам.

Однако избыточное количество масла может привести к проскальзыванию штрипса в натяжных устройствах и нарушению плотности намотки. Чтобы избежать подобных проблем, на линии используют системы регулировки давления прижимных валков в зависимости от состояния поверхности металла.

Если штрипс предназначен для последующей покраски или нанесения клея, остатки масла на кромках могут ухудшить адгезию покрытий. В таких случаях после резки проводят обезжиривание ленты или используют специальные летучие смазки, которые испаряются самостоятельно через короткое время.

Для предотвращения перепутывания соседних полос при одновременной намотке используют специальные разделительные диски, которые устанавливают на валу смотчика. Эти элементы разделяют пространство на отдельные секции, ширина которых соответствует размеру нарезаемого штрипса. Когда ленты выходят из блока ножей, они проходят через распределительную гребенку и попадают строго в свои ячейки на барабане.

Система исключает нахлест краев друг на друга даже при небольших колебаниях натяжения. Если штрипс имеет очень малую ширину, количество разделителей может достигать нескольких десятков штук. Использование полированных дисков предотвращает повреждение торцов ленты и обеспечивает их идеальную плоскостность в бухте.

Правильная расстановка разделительных механизмов требует точности и внимания оператора при подготовке станка к работе. Когда параметры настроены верно, каждая бухта формируется независимо от соседних, что позволяет легко снимать их с вала после завершения цикла. На некоторых современных линиях используют автоматические системы позиционирования разделителей, которые управляются с пульта ЧПУ.

Общая эффективность процесса роспуска рулонов зависит от скорости подачи металла, времени переналадки оборудования и максимальной массы обрабатываемого сырья. Когда станок работает на скорости 200 м/минуту, он позволяет обрабатывать десятки тонн проката за одну рабочую смену. Но высокая скорость требует идеального состояния всех узлов и механизмов, чтобы избежать обрывов ленты и порчи инструмента.

Время, затрачиваемое на смену ножевых блоков и установку нового рулона, напрямую определяет коэффициент загрузки линии. Использование сменных кассет с заранее настроенными ножами позволяет сократить простои до нескольких минут. Мощные разматыватели и смотчики обеспечивают быструю замену бухт без привлечения большого количества ручного труда.

На производительность также влияют толщина и марка стали, потому что твердые сплавы требуют более осторожных режимов работы. Когда режут тонкую жесть, скорость ограничивают для предотвращения вибраций и обеспечения точности намотки. Наличие автоматизированных систем упаковки готового штрипса на выходе с линии ускоряет процесс отгрузки продукции на склад.
