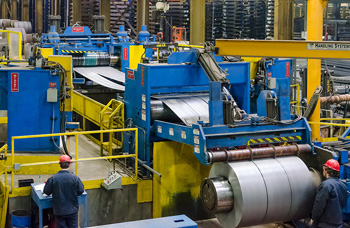

Линии резки рулонной стали

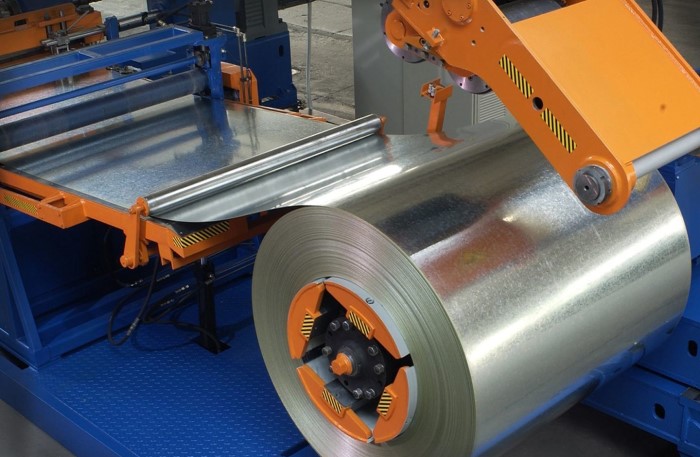

Консольный разматыватель имеет одну мощную опору, которая удерживает вращающийся вал с надетым на него рулоном стали. Внутри вала располагают гидравлический механизм разжима сегментов, чтобы плотно зафиксировать внутренний диаметр штрипса изнутри. Когда давление масла возрастает, сегменты расходятся в разные стороны и обеспечивают надежное сцепление барабана с металлом.

Подобная конструкция позволяет быстро загружать новые рулоны с помощью цехового крана или специальной тележки. Вес заготовки, которую обрабатывают на таких установках, часто достигает 15–20 т, поэтому станину монтируют на глубокий бетонный фундамент.

Для предотвращения самопроизвольного раскручивания витков над валом устанавливают прижимной ролик с пневматическим приводом. Подобный элемент прижимает внешний край листа к основному рулону и направляет его в сторону подающих роликов следующего модуля. Скорость вращения вала регулируют через частотный преобразователь, который синхронизирует подачу металла с остальными участками линии. Когда диаметр рулона постепенно уменьшается, автоматика корректирует обороты двигателя для поддержания стабильной линейной скорости полотна.

Правильная машина устраняет внутренние напряжения и дефекты плоскостности, которые возникают при длительном хранении стали в плотных рулонах. Внутри станины располагают два ряда закаленных роликов, которые находятся друг над другом в шахматном порядке. Когда металлическая полоса проходит через этот блок, она подвергается многократному знакопеременному изгибу.

Такой процесс вытягивает волокна материала и делает лист идеально ровным перед началом раскроя или штамповки. Количество рабочих валков в современных установках варьируется от 9 до 21 штуки в зависимости от требуемой чистоты поверхности.

Регулировку зазора между верхним и нижним рядами роликов осуществляют через винтовые или гидравлические механизмы на каждой опоре. Для работы с тонким оцинкованным прокатом применяют валы малого диаметра, которые более эффективно воздействуют на структуру металла. Если необходимо выровнять толстолистовую сталь, используют мощные машины с опорными роликами, которые предотвращают прогиб рабочих органов под нагрузкой. Качественная правка гарантирует, что после нарезки на листы сталь не начнет скручиваться или выгибаться дугой.

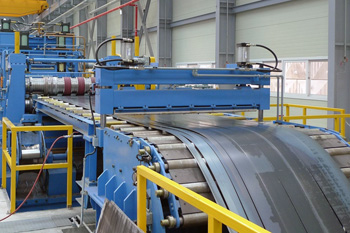

Для разделения рулона на несколько узких полос применяют блок дисковых ножей, которые устанавливают на два параллельных вала. Позиционирование режущих кромок выполняют с помощью дистанционных колец разной ширины, которые надевают на шпиндельные валы.

Точность настройки этого узла определяет итоговую ширину штрипса и качество боковой кромки после выполнения операции. Если зазор между верхним и нижним дисками выставляют неверно, на краях металла появляются заусенцы или глубокие вмятины. Для исключения подобных дефектов используют высокоточные шлифованные проставки из инструментальной стали.

В автоматизированных комплексах процесс смены ножей занимает не более 10–15 минут благодаря использованию сменных кассет или револьверных голов. Когда одна партия продукции готова, просто переключают станок на вторую подготовленную пару валов без остановки всей линии. Режущие диски изготавливают из сплавов с высоким содержанием хрома и ванадия, чтобы они дольше сохраняли остроту при работе с нержавеющей сталью.

Петлевая яма служит для компенсации разницы скоростей между блоком резки и наматывающим устройством. Когда рулон распускают на полосы разной ширины, внутренние витки могут иметь разную длину из-за неравномерного натяжения металла. Полосы свободно провисают в глубокий бетонный приямок, который располагают между ножницами и финальным модулем линии.

Такой технологический разрыв позволяет каждой части штрипса двигаться со своей скоростью и предотвращает обрывы или деформацию краев проката. Без накопления полос невозможно добиться плотной и качественной намотки всех лент на один общий вал.

Глубина приямка может достигать 5–10 м - в зависимости от максимальной длины обрабатываемой полосы и скорости работы оборудования. Внутри ямы устанавливают фотодатчики или ультразвуковые сенсоры, которые постоянно измеряют величину провисания металла. Сигналы с этих устройств поступают в систему управления, которая мгновенно корректирует обороты приводов для поддержания оптимального размера петли. Когда линия переходит в режим ускорения, автоматика следит, чтобы полосы не касались дна или стенок шахты.

Натяжной стенд создает необходимое сопротивление для каждой отдельной полосы перед их сворачиванием в новые рулоны. Этот узел обычно состоит из войлочных или полиуретановых прижимов, которые плотно обхватывают металл по всей ширине.

Когда полосы проходят через тормозное устройство, они выравниваются и получают одинаковое натяжение для плотной укладки витков. Если намотка будет происходить без должного усилия, внутренние слои штрипса начнут смещаться относительно друг друга при перевозке. Такие ошибки приводят к повреждению поверхности металла и делают невозможным дальнейшее использование продукции в автоматических штампах.

В конструкцию стенда часто включают разделительные диски, которые удерживают каждую ленту в своей плоскости и не дают им перехлестываться. Давление в прижимном механизме регулируют с помощью пневматических цилиндров, чтобы исключить появление царапин на мягких сплавах или алюминии. Для работы с материалами, которые имеют полимерное покрытие, используют специальные ролики с мягким гуммированным слоем. Натяжное устройство также играет роль финального очистителя, который удаляет остатки масла и металлическую пыль с поверхности листа.

Гильотинные ножницы в составе автоматической линии осуществляют быстрый и точный разруб стальной полосы на мерные листы. Лезвие верхнего ножа имеет небольшой угол наклона, что позволяет значительно снизить необходимое усилие для разделения металла. Когда полотно замирает на долю секунды, мощный привод опускает ножевую балку и перерубает заготовку по всей ширине.

После завершения операции механизм мгновенно возвращается в исходное положение для пропуска следующего участка материала. Для обеспечения высокой производительности такие устройства оснащают сервоприводами, которые гарантируют точность позиционирования края листа до 0.1 мм.

Зазор между режущими кромками выставляют в зависимости от толщины стали, чтобы получить ровный срез без деформации и смятия углов. При работе с тонкими листами до 1 мм требуется минимальный зазор, тогда как для толстого проката его увеличивают для защиты инструмента от сколов. Ножи изготавливают из высокопрочных марок стали, которые проходят многоступенчатую термическую обработку для достижения нужной твердости. Гильотина может работать в паре с летучей кареткой, которая позволяет резать металл без остановки движения всей полосы.

При продольном роспуске рулона боковые края полосы всегда имеют неровности, поэтому их обрезают для получения продукции с точными размерами. Обрезки представляют собой тонкие ленты металла, которые нужно оперативно удалять из рабочей зоны для обеспечения непрерывности процесса.

Кромкокрошитель измельчает эти отходы на небольшие сегменты с помощью вращающихся ножей, после чего они попадают на конвейерную ленту. Это удобно для переработки толстой стали, так как мелкая фракция занимает мало места в контейнерах для лома. Компактные куски металла проще транспортировать и загружать в плавильные печи для вторичного использования.

Если обрезки имеют малую толщину, используют специальные моталки, которые сворачивают узкую ленту в небольшие плотные мотки. Эти устройства располагают по бокам от основной линии и оснащают отдельными двигателями для синхронизации скорости намотки. Когда моток достигает определенного диаметра, его снимают с вала и отправляют на склад отходов производства. Использование таких механизмов исключает риск запутывания кромки в основных узлах станка и защищает персонал от случайных порезов.

Магнитный укладчик принимает нарезанные листы после гильотины и бережно переносит их на приемный стол или паллету. Над конвейерной лентой располагают мощные электромагниты, которые подхватывают металл и удерживают его в подвешенном состоянии во время движения. Когда заготовка достигает нужной позиции над штабелем, питание отключают и лист падает точно на свое место.

Такая транспортировка полностью исключает трение между деталями, что имеет большое значение для сохранения целостности лакокрасочного или оцинкованного слоя. Автоматика следит за выравниванием краев в пачке, чтобы заказчик получил аккуратно упакованную продукцию.

Для работы с нержавеющей сталью или алюминием используют вакуумные захваты, которые работают по аналогичному принципу на основе разреженного воздуха. Система присосок надежно держит лист любого веса и размера без риска падения или смещения в сторону. Скорость работы модуля позволяет обрабатывать до 60–80 листов в минуту, что соответствует самым быстрым линиям поперечной резки. Высоту пачки контролируют лазерные датчики, которые подают команду на опускание подъемного стола по мере заполнения штабеля.

Загрузочная тележка выполняет функцию транспортировки и точного позиционирования тяжелого рулона стали относительно вала разматывателя. Устройство перемещается по рельсовым направляющим, которые вмонтированы в пол цеха или установлены на станине линии.

На верхней платформе тележки располагают V-образное ложе, которое надежно удерживает цилиндрическую заготовку и предотвращает ее скатывание. Гидравлический подъемник меняет высоту расположения рулона, чтобы его внутреннее отверстие совпало с осью вращения приемного барабана. Автоматизация позволяет выполнять смену материала без использования мостового крана, что значительно ускоряет производственный цикл.

Применение такой механизации снижает риск повреждения внешних витков металла при погрузке, так как все движения происходят плавно и под контролем датчиков. Когда рулон надет на вал, тележка возвращается в исходное положение за следующей заготовкой или уходит в зону ожидания. Некоторые модели оснащают поворотными механизмами для изменения ориентации штрипса в пространстве перед началом работы. Конструкция оборудования рассчитана на высокие нагрузки и может перемещать грузы весом до 30 т.

Разделительные устройства - блоки со сменными стальными дисками, которые устанавливают непосредственно над валом наматывателя. Главная задача этого узла в том, чтобы удерживать каждую разрезанную полосу в строго отведенном для нее секторе.

Диски заходят в зазоры между лентами штрипса и не позволяют им смещаться или налезать друг на друга при формировании рулонов. Такое решение гарантирует получение продукции с ровными торцевыми поверхностями, которые не имеют выступающих витков или замятых краев. Точное разделение полос облегчает процесс их последующей упаковки и транспортировки конечному потребителю.

Положение разделителей настраивают в соответствии с картой раскроя рулона, которую задают в начале рабочей смены. Для быстрой переналадки используют валы с пневматической фиксацией дисков, что позволяет менять конфигурацию за несколько минут. В процессе намотки механизм может совершать небольшие колебательные движения для более плотной укладки металла. Использование качественных материалов для изготовления дисков исключает появление искр или глубоких царапин на боковой кромке полосы.

Бесконтактные датчики толщины осуществляют непрерывный мониторинг параметров стальной полосы во время ее движения по технологической линии. В основе работы таких приборов лежат рентгеновские или лазерные излучатели, которые замеряют расстояние до поверхности металла с высокой частотой.

Данные в режиме реального времени поступают на пульт управления, где электроника сравнивает их с заданными эталонными значениями. Если толщина проката выходит за рамки допустимых отклонений, система подает сигнал тревоги или автоматически меняет режимы резки. Подобный контроль позволяет своевременно обнаруживать дефекты сырья и исключать попадание брака в готовую партию.

Использование таких сенсоров необходимо при работе с высокоточными деталями для автомобильной промышленности, где важен каждый микрон. Датчики защищены прочными корпусами, которые предотвращают попадание пыли, масла и брызг СОЖ на чувствительные оптические элементы. Полученная информация сохраняется в базе данных станка, что позволяет формировать паспорт качества для каждого произведенного рулона или пачки листов. Система способна фиксировать не только среднюю толщину, но и профиль полосы по всей ее ширине - для выявления скрытой разнотолщинности.

При работе дисковых ножей на высоких скоростях в воздух попадает большое количество мелких капель смазочно-охлаждающей жидкости и металлической пыли. Для очистки атмосферы в цехе над режущим блоком устанавливают вытяжные зонты, которые соединены с мощной системой фильтрации.

Загрязненный воздух проходит через несколько ступеней очистки, где отделяются тяжелые фракции масла и твердые частицы. Это предотвращает оседание липкого налета на других узлах линии и защищает электронные компоненты от короткого замыкания. Чистая рабочая среда положительно сказывается на ресурсе приводных ремней и подшипников, которые чувствительны к загрязнениям.

Уловленное масло собирают в специальные емкости и после очистки могут возвращать обратно в систему смазки для повторного использования. Такое решение снижает расходы на расходные материалы и делает производство более экологичным за счет уменьшения объема отходов. Внутри вытяжных каналов устанавливают датчики потока, которые контролируют эффективность работы вентиляторов и сигнализируют о необходимости замены фильтрующих элементов.

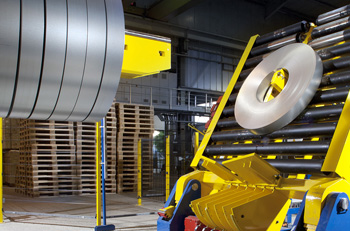

Упаковочный стол - массивная платформа с роликовыми конвейерами или поворотным механизмом для финальной обработки готовой продукции. На этом участке на пачки листов или рулоны штрипса наносят защитную пленку, бумагу или стальную ленту для безопасной перевозки.

Стол часто оснащают весами, которые фиксируют точную массу каждой упаковки и передают данные в складскую систему учета. Наличие такого модуля позволяет автоматизировать процесс маркировки и подготовки сопроводительных бирок для отгрузки клиенту. Правильная упаковка защищает металл от коррозии при попадании влаги и предотвращает механические повреждения при погрузке в транспорт.

В продвинутых комплексах упаковочный стол интегрируют с роботами-манипуляторами, которые самостоятельно накладывают защитные уголки и стягивают пачки лентой. Поверхность стола покрывают мягким полимером или деревом, чтобы не оставить следов на нижних листах в штабеле. Конструкция платформы позволяет легко забирать готовый груз с помощью вилочного погрузчика или кранового захвата.
