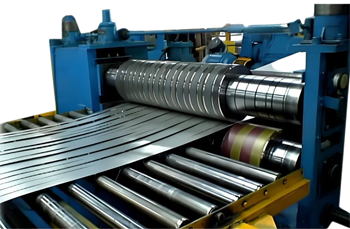

Продольная резка рулонов

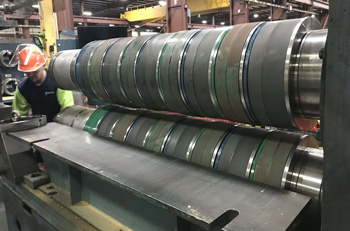

Положение режущих органов на параллельных валах определяет геометрические параметры будущих лент. Инструмент располагают парами, когда верхний и нижний диски перекрывают друг друга на строго заданную величину. Расстояние контролируют при помощи калиброванных дистанционных колец, которые набирают на вал вместе с ножами.

Система ЧПУ обеспечивает точность сборки этого «пирога» с погрешностью до 0.01 мм, что гарантирует стабильность ширины штрипса по всей длине рулона. При вращении валов ножи внедряются в металл и вызывают его локальное скалывание, при этом боковое давление удерживает полосу от смещения.

Настройка осевого зазора предотвращает увод ленты в сторону и исключает возникновение саблевидности готовой продукции. Массивные подшипниковые узлы станины гасят любые вибрации, которые могли бы нарушить параллельность линий реза на высоких скоростях. Если заготовка имеет переменную толщину, электроника корректирует прижимное усилие в автоматическом режиме.

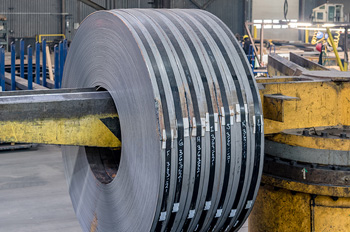

Стабильное осевое усилие нужно для формирования плотных и аккуратных бухт на приемном валу после разделения полотна. Когда широкий лист распускают на узкие полосы, их центральные и крайние части могут иметь разную длину из-за неоднородности проката. Без системы натяжения некоторые ленты будут провисать, что приведет к перехлесту витков и порче кромок при намотке.

Натяжная станция создает искусственное сопротивление движению металла при помощи фетровых подушек или ременных тормозов. Ее механизм выравнивает скорость каждой полосы и гарантирует, что все слои лягут ровно друг на друга без образования пустот.

Электронные датчики ЧПУ постоянно отслеживают нагрузку на каждую ветку штрипса и мгновенно корректируют давление прижимных пластин. Мастер выбирает режим натяжения исходя из марки стали и толщины покрытия, чтобы исключить появление царапин на поверхности. Для оцинкованного или окрашенного металла используют вальцовые натяжители с полиуретановым слоем, которые бережно удерживают полотно. Плотная намотка предотвращает телескопирование бухт во время их транспортировки и хранения на складе.

Появление острых металлических выступов на краях ленты зависит от величины бокового зазора между верхним и нижним дисковыми ножами. Когда расстояние между лезвиями превышает 10% от толщины проката, металл не разрушается чисто, а буквально вырывается из общей структуры. Это приводит к тому, что кромка теряет прямолинейность и приобретает рваный профиль. Если же ножи прижимают слишком плотно, возникает интенсивное трение и перегрев инструмента, что также негативно влияет на чистоту поверхности.

Острота заточки режущих кромок тоже определяет отсутствие грата, так как затупившийся инструмент подминает сталь вместо её аккуратного разделения. Регулярная проверка состояния оснастки позволяет вовремя обнаружить сколы и наклеп на дисках, которые оставляют риски на торцах штрипса. Система ЧПУ в современных линиях может автоматически корректировать положение валов для компенсации износа металла.

Специальные стальные или пластиковые шайбы на валах намотчика служат физическим барьером между соседними полосами штрипса. В процессе смотки узкие ленты склонны к осевому смещению, которое может вызвать нахлест витков друг на друга. Разделители фиксируют каждую бухту в своем коридоре, обеспечивая идеальную вертикальность торцов готовой продукции.

Ширину этих проставок выбирают строго по размеру зазоров между ножами на участке резки, чтобы сохранить параллельность ветвей. Программное управление ЧПУ рассчитывает координаты установки дисков еще на этапе подготовки задания, что исключает ошибки ручного позиционирования.

Использование качественных разделительных узлов позволяет одновременно сматывать десятки узких лент без риска их взаимного трения. Поверхность дисков проходит прецизионную шлифовку для предотвращения появления царапин на боковых гранях штрипса. Система быстрой смены валов с разделителями сокращает время переналадки оборудования при переходе на другой типоразмер ленты. На массивных линиях применяют гидравлические системы позиционирования, которые подстраивают положение барьеров в режиме реального времени.

В процессе раскроя рулона крайние полосы часто имеют технологические дефекты и не соответствуют заданным допускам по ширине. Эти остатки называют технологической кромкой. Ее необходимо удалять и утилизировать для обеспечения чистоты производства.

Кромкокрошитель - устройство с вращающимися ножами, которое разрезает непрерывную узкую ленту на мелкие фрагменты длиной 50-100 мм. Этот механизм превращает длинные и опасные обрезки в компактный металлический лом, который легко транспортировать по конвейеру. Сбор измельченных отходов в специальные бункеры исключает загромождение рабочего пространства и повышает безопасность персонала в цеху.

Альтернативным методом может быть намотка кромки на отдельные маленькие барабаны, но крошение признают более эффективным способом для высокоскоростных линий. Система станка синхронизирует работу измельчителя со скоростью движения основного полотна для предотвращения рывков и заторов. Качественные ножи крошителя выдерживают огромные нагрузки при работе с толстыми плитами и нержавеющей сталью. Регулярная очистка и смазка этого узла предотвращают заклинивание механизмов и снижают уровень шума.

Устранение остаточных напряжений и изгибов рулонного проката происходит в многовалковом правильном агрегате. Лист проходит через серию верхних и нижних роликов, которые подвергают его контролируемой деформации для выравнивания структуры. Идеальная плоскостность металла гарантирует, что в зоне реза ножи будут внедряться в материал строго вертикально, без перекосов. Если пропустить стадию правки, штрипс может приобрести серповидную форму или начать скручиваться в спираль сразу после разделения.

Система ЧПУ автоматически выставляет зазоры между валками исходя из предела текучести конкретной марки стали. Для работы с высокопрочными и тонкими сплавами используют машины с увеличенным количеством правильных роликов - до 21 единицы. Электроника отслеживает наличие волнистости по краям и «коробоватости» в центре листа при помощи ультразвуковых или лазерных датчиков.

Качественная подготовка поверхности снижает боковые нагрузки на дисковые ножи и продлевает их ресурс в несколько раз. Лист попадает в зону раскроя без внутренних напряжений, что обеспечивает стабильность размеров готовых полос.

Применение цифровых систем управления перемещением ножей позволяет выдерживать размеры ленты с допуском до 0.05 мм. Прецизионные валы станка проходят шлифовку с ювелирной точностью для исключения осевого биения инструмента при вращении.

Оборудование контролирует положение каждой пары дисков в режиме реального времени, компенсируя возможные температурные расширения металла. Стабильность параметров критична для производства деталей, которые будут подвергаться последующей высокоточной штамповке в последовательных штампах. Малейшее отклонение ширины штрипса привело бы к смещению заготовки и поломке дорогостоящей оснастки.

Для предотвращения накопленной погрешности системы оснащают оптическими измерителями, которые сканируют края лент сразу после выхода из зоны реза. Если электроника фиксирует дрейф размеров, программа вносит микроскопические правки в положение направляющих линеек. Использование гидрорасширяемых валов для крепления ножей гарантирует отсутствие люфтов в соединении инструмента и привода.

Интеграция лазерных источников в линии продольного раскроя позволяет мгновенно менять ширину лент без долгой механической переналадки валов. Световой луч выполняет разделение металла бесконтактно, поэтому износ инструмента и риск механической деформации краев полностью отсутствуют.

Система ЧПУ перемещает лазерные головки по осям с высокой скоростью, что дает возможность кроить материал по сложным траекториям или менять формат заготовок на лету. Лазерная технология обеспечивает минимальную ширину шва около 0.2 мм, что существенно сокращает объем отходов по сравнению с дисковыми ножницами. Отсутствие физического давления луча позволяет эффективно работать с тончайшей фольгой и хрупкими сплавами.

Высокая плотность энергии в пятне фокусировки гарантирует получение гладкой кромки без заусенцев на нержавеющей стали и алюминии. Программное управление плавно корректирует мощность излучения в зависимости от темпа размотки рулона для сохранения стабильности проплавления. Лазерные линии занимают меньше места в цеху и требуют меньше времени на обслуживание оптического тракта. Тщательная настройка фокуса обеспечивает перпендикулярность торцов на листах толщиной до 4мм.

Заводской прокат часто имеет небольшие отклонения по сечению от центра к краям, что может вызвать перекос ножей и нестабильность реза. Современные системы ЧПУ используют датчики непрерывного контроля толщины, которые передают данные в контроллер несколько сотен раз в секунду. Электроника мгновенно корректирует зазор между режущими валами и усилие прижима в правильной машине для компенсации этих колебаний.

Такая адаптация гарантирует сохранение расчетного усилия скалывания и предотвращает появление грата на тонких участках полотна. Программное обеспечение выстраивает 3D-профиль заготовки и оптимизирует режимы работы натяжной станции.

Автоматика также защищает оборудование от поломок при попадании в зону реза утолщений или сварных швов, которыми соединяют концы рулонов на комбинатах. В таких случаях ЧПУ плавно снижает скорость подачи и увеличивает рабочий зазор для безопасного прохождения препятствия. В результате заказчик получает продукцию с минимальными отклонениями по массе и геометрии.

Регулярное восстановление остроты режущих кромок - условие сохранения высокого класса точности и чистоты поверхности торцов. В процессе контакта с твердой сталью вершины ножей подвергаются абразивному износу и микроскопическому выкрашиванию, что ведет к росту усилий резания. Тупой инструмент начинает не скалывать, а подминать металл, вызывая появление крупных заусенцев и деформацию краев штрипса.

Автоматика станка ведет учет наработки каждого комплекта в погонных метрах и своевременно сигнализирует мастеру о необходимости профилактики. Переточка на прецизионных шлифовальных станках возвращает дискам проектную геометрию и параллельность боковых плоскостей. Своевременная правка инструмента снижает риск перегрева зоны реза и предотвращает образование цветов побежалости на нержавеющей стали.

После каждой процедуры переточки диаметр диска незначительно уменьшается, что требует внесения корректировок в параметры настройки станка ЧПУ. Программное обеспечение автоматически пересчитывает глубину перекрытия ножей для сохранения оптимального угла внедрения в металл.
