Поперечная резка рулонов

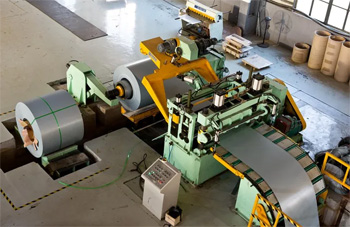

Автоматизированный комплекс для роспуска металла включает несколько модульных агрегатов, которые работают под управлением единой цифровой системы.

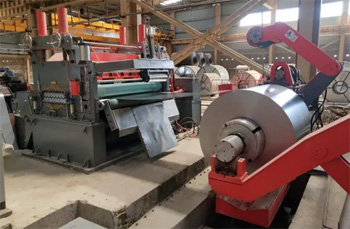

Начальный участок занимает разматыватель консольного типа, который надежно фиксирует бухту весом до 15 т и обеспечивает её плавное вращение. Далее стальное полотно попадает в правильную машину, где группа валков устраняет остаточную кривизну и снимает внутренние напряжения материала. Эта процедура гарантирует, что листы после выхода из станка сохранят идеальную плоскостность и не начнут скручиваться при последующей штамповке или гибке. Основной рабочий орган - поперечные гильотинные ножницы - совершает удар в момент прохождения заданной длины материала через прецизионный измерительный блок.

Система ЧПУ координирует работу сервоприводов, которые отвечают за точное позиционирование края листа относительно лезвий. По завершении реза готовые фрагменты перемещаются по конвейеру в автоматический штабелер для формирования пачек. Устройства для упаковки могут наносить защитную пленку или укладывать деревянные прокладки между слоями для сохранения товарного вида металла. Конструкция линии часто предусматривает наличие петлевых компенсаторов, которые сглаживают разницу скоростей между разматывателем и ножницами.

Устранение эффекта «памяти» металла происходит в многовалковом правильном узле, который подвергает полотно серии последовательных изгибов. Когда стальная лента проходит между верхними и нижними роликами, она испытывает знакопеременную деформацию, которая выравнивает структуру кристаллической решетки.

Специалисты настраивают давление валков таким образом, чтобы полностью подавить остаточные напряжения, которые возникают при длительном хранении проката в смотанном виде. Число роликов в такой машине может достигать 21 единицы, что позволяет работать с тонкими и средними толщинами от 0.5 мм до 4 мм. Идеально плоский лист необходим для производства корпусных деталей, где важна точность сопряжения граней без перекосов.

Если материал имеет высокую упругость, нагрузку на валки увеличивают для достижения пластического состояния поверхностных слоев. Система контроля плоскостности использует лазерные сканеры для проверки отсутствия волнистости и короблений по всей ширине полотна. Правильная калибровка узла правки исключает появление дефектов типа «ложка» или «арка» на готовых картах.

Высокотехнологичное оборудование с цифровым управлением позволяет выдерживать линейные размеры заготовок с погрешностью не более 0.2 мм на погонный метр. Система ЧПУ использует энкодеры высокого разрешения, которые отслеживают перемещение полотна и дают команду на срабатывание ножниц в строго заданный момент.

Точность соблюдения диагоналей листа гарантирует правильную работу автоматических линий сборки и исключает проблемы при монтаже металлоконструкций. Тщательная настройка направляющих линеек предотвращает боковой увод ленты, поэтому все углы изделия составляют ровно 90 градусов. Стабильность размеров сохраняется на протяжении всего цикла размотки рулона независимо от изменения его диаметра и веса.

Для исключения накопленной ошибки электроника станка проводит автоматическую калибровку после каждой серии из 10-20 резов. Программный алгоритм учитывает тепловое расширение металла и вносит микроскопические правки в координаты подачи в режиме реального времени. Если заготовка имеет сложную форму, например трапецию или ромб, автоматика координирует поворот режущей балки с точностью до долей градуса. Высокая жесткость станины гасит вибрации от удара ножей, что предотвращает смещение листа в момент разделения.

Сохранение целостности декоративного слоя на оцинкованной или окрашенной стали обеспечивают за счет применения обрезиненных валков и систем ламинирования. Все направляющие ролики в линии имеют покрытие из мягкого полиуретана или специального состава, который исключает появление царапин и потертостей на лицевой стороне полотна.

Перед входом в зону правки на металл могут наносить временную защитную пленку, которая плотно прилегает к поверхности под действием прижимных валов. Этот слой принимает на себя механические нагрузки и защищает краску от повреждения частицами пыли или металлической крошки. Пленка легко удаляется после завершения монтажа готовых изделий, оставляя под собой идеально чистое покрытие без следов технологического вмешательства.

Система ЧПУ контролирует натяжение ленты, чтобы исключить проскальзывание материала относительно роликов, которое часто становится причиной возникновения дефектов. Поперечные ножницы имеют прецизионную заточку лезвий для обеспечения чистого реза без выкрашивания полимерного слоя на кромке. В штабелере применяют вакуумные захваты или воздушную подушку для бережной укладки листов в пачку без трения друг о друга.

Выбор типа режущего механизма определяет производительность комплекса и характер движения полотна во время выполнения операции. Стационарные гильотины требуют полной остановки ленты на доли секунды для совершения рабочего хода ножа. Автоматика синхронизирует работу разматывателя и подающих валков, создавая технологическую петлю для компенсации инерции массивного рулона.

Эта схема обеспечивает максимальную точность линейных размеров и перпендикулярность торцов, поэтому её выбирают для производства прецизионных заготовок. Оборудование со статичным резом проще в обслуживании и позволяет работать с металлом большой толщины до 6-8 мм.

Летучие ножницы монтируют на подвижной каретке, которая разгоняется до скорости движения полотна перед моментом разделения металла. Рез происходит без остановки конвейера, что кратно повышает общую производительность линии и исключает риск появления заломов на тонкой жести. ЧПУ станок контролирует динамику перемещения режущего блока, обеспечивая идеальное совпадение скоростей в точке контакта. Технология незаменима при роспуске рулонов на высоких скоростях до 100 м в минуту для нужд упаковочной отрасли или производства профилей.

Технические возможности линии раскроя ограничены грузоподъемностью разматывателя и геометрическими параметрами приемного вала. Стандартные промышленные установки рассчитаны на работу с рулонами весом до 10-15 т, что соответствует заводским нормам отгрузки металлургических комбинатов. Внутренний диаметр бухты должен совпадать с диапазоном раскрытия лепестков консоли, который обычно составляет от 500 до 610 мм.

Если рулон имеет отклонения в намотке или поврежденную внутреннюю гильзу, заправка металла в станок может быть затруднена или невозможна. Проверка габаритов сырья перед началом работ исключает риск поломки опорных подшипников и привода разматывателя.

Ширина рулона также лимитирует возможности оборудования, при этом большинство линий поддерживают прокат до 1250 или 1500 мм. Массивные бухты требуют использования специальных загрузочных тележек с гидравлическим подъемом для безопасной установки на вал. Станок контролирует инерцию тяжелого металла при торможении, предотвращая самопроизвольное разматывание витков. Учитывается и толщина листа, так как слишком тяжелый и толстый металл может вызвать перегрузку правильной машины.

Качество поверхности излома напрямую зависит от состояния режущих кромок ножниц и правильности настройки зазора между лезвиями. Система позволяет выставлять оптимальную дистанцию между ножами в автоматическом режиме исходя из толщины и твердости стали. Если зазор будет слишком велик, металл начнет затягиваться в щель, что приведет к образованию крупных острых выступов на нижнем ребре.

Зачистка и регулярная переточка инструмента обеспечивают чистое скалывание слоев без пластической деформации краев. Мастер проводит визуальный осмотр торцов каждые 50-100 резов для своевременного обнаружения признаков износа оснастки. Качественный срез не требует последующей механической шлифовки и безопасен для рук при ручном перемещении.

Материал ножей обладает высокой износостойкостью, но присутствие на полотне окалины или ржавчины может вызвать появление микроскопических сколов на лезвии. Такие дефекты оставляют на кромке листа характерные риски и задиры, которые портят товарный вид продукции.

Края рулонного проката часто имеют технологические дефекты в виде волнистости, трещин или отклонений по толщине после процесса прокатки на комбинате. Функция кромкообрезки позволяет удалить эти некондиционные участки и обеспечить идеальную геометрию полотна перед поперечным резом.

Дисковые ножи устанавливают по обе стороны ленты для снятия узкой полоски металла шириной 5-20 мм с высокой точностью. Система ЧПУ контролирует параллельность срезов, что гарантирует строгое соблюдение ширины готовых листов на всей длине размотки. Удаление кромки также необходимо для получения ровных торцов при производстве деталей с жесткими допусками по прямолинейности.

Отрезанная кромка автоматически направляется в специальное устройство — кромкокрошитель, который превращает длинную ленту в мелкую фракцию для удобства утилизации. Этот механизм избавляет цех от нагромождения опасных стальных обрезков и упрощает сбор металлолома. Программное управление синхронизирует скорость вращения дисковых резцов со скоростью подачи основного полотна для исключения рывков и задиров, а настройка зазоров в блоке обрезки предотвращает появление заусенцев на боковых гранях листа.

Программный комплекс станка содержит обширную библиотеку материалов с предустановленными параметрами для углеродистых, нержавеющих и оцинкованных сплавов. Когда оператор вводит данные о текущем заказе, система ЧПУ автоматически корректирует усилия в правильной машине и скорость поперечного реза. Для точного расчета глубины погружения валков при устранении кривизны полотна электроника учитывает предел текучести металла.

Для высокопрочных сталей программа задает повышенное натяжение ленты, что предотвращает её проскальзывание и обеспечивает стабильность линейных размеров. Интеллектуальный контроль параметров тока в приводах позволяет станку адаптироваться к неоднородностям структуры сплава внутри одной бухты.

Автоматика также регулирует зазор между ножами гильотины, подбирая оптимальное значение для чистого скалывания без образования грата. При работе с мягким алюминием она снижает давление прижимных механизмов для исключения появления вмятин на поверхности. Программное обеспечение ведет мониторинг нагрузки на все узлы линии, предотвращая выход из строя двигателей при обработке твердых легированных составов. Функция «плавного старта» и торможения защищает редукторы от ударных воздействий при смене режимов.

Финальный этап обработки рулонного металла включает формирование надежных транспортных пакетов для защиты продукции от коррозии и механических повреждений. Листы укладывают в плотные пачки на деревянные поддоны или стальные ложементы при помощи автоматического штабелера с вакуумными присосками.

Сверху и по бокам стопку закрывают листами водонепроницаемой бумаги или полимерной пленкой для блокировки доступа влаги и пыли. Стальная упаковочная лента жестко фиксирует массив металла, предотвращая смещение листов при погрузке и перевозке в кузове автомобиля. Для защиты углов и кромок применяют специальные пластиковые или картонные уголки, которые распределяют давление обвязки.

Каждая пачка снабжается ярлыком с указанием марки стали, толщины, количества штук и точного веса партии. Система ЧПУ весов интегрируется с общей базой данных предприятия для автоматического формирования отгрузочных документов. При упаковке нержавеющей стали с зеркальной поверхностью листы могут прокладывать слоями бумаги для исключения взаимного трения. Герметизация торцов пачки предотвращает развитие подслойной коррозии во время длительного хранения на складе.

Технология поверхностной обработки позволяет выполнять перфорацию металла непосредственно в составе автоматической линии поперечного раскроя. Для этой цели между правильной машиной и ножницами устанавливают модуль координатной пробивки или лазерную головку.

Система ЧПУ синхронизирует перемещение полотна с работой пробивного пресса, который выполняет удары по заданному в программе шаблону. Если используют лазер, головка движется поперек ленты, вырезая отверстия со скоростью, которая соответствует темпу размотки. Этот метод позволяет получать готовые перфорированные листы со сложным рисунком без промежуточного складирования и повторной загрузки заготовок в другие станки.

Программное управление контролирует точность расположения каждого отверстия относительно краев и линии будущего поперечного реза. Настройка параметров пробивки исключает появление деформаций и выпуклостей вокруг прорезей, сохраняя идеальную плоскостность полотна. Использование сменных кассет с инструментом позволяет быстро менять форму отверстий от простых кругов до сложных геометрических фигур.

Наличие заводского брака в исходном сырье существенно усложняет процесс раскроя и может привести к выходу из строя дорогостоящей оснастки линии. Наиболее опасным дефектом считают волнистость кромок и серповидность полотна, так как эти искажения невозможно полностью устранить даже в мощной правильной машине. При размотке такого рулона лента начинает смещаться от центральной оси, что ведет к нарушению точности диагоналей и повреждению направляющих роликов.

Система ЧПУ фиксирует подобные отклонения через датчики положения края и может остановить работу для предотвращения массового выпуска некондиции. Входной контроль рулонов на предмет отсутствия глубоких вмятин и загибов витков - обязательный этап производства.

Внутренние расслоения и неоднородность толщины металла по ширине бухты вызывают неравномерное распределение нагрузок на ножи гильотины. Указанные факторы провоцируют появление сколов на лезвиях и способствуют образованию прочного заусенца на торцах листов. Плотная ржавчина или следы коррозии в межвитковом пространстве загрязняют валки правильного узла, что ведет к появлению отпечатков на последующих чистых заготовках. Наличие масляных луж внутри рулона ухудшает работу вакуумных штабелеров и может стать причиной падения пачек при перемещении.
