Резка фрикционными пилами

Метод базируется на превращении механической энергии вращения в тепловую непосредственно в узком пятне контакта инструмента с заготовкой. Режущий диск перемещают со скоростью от 60 до 100 м/с, что вызывает мгновенный разогрев стали до пластичного состояния.

Температура в зоне реза достигает +700-900℃, поэтому зубья пилы легко проходят сквозь структуру сплава без колоссальных усилий подачи. Расплавленный материал вымывается из канала за счет центробежной силы и мощного воздушного потока, который формирует обод диска. Подобный подход позволяет разделять металл в разы быстрее по сравнению с классическими холодными пилами.

Фрикционный способ не предполагает образования крупной витой стружки, так как металл переходит в полужидкую фазу и выбрасывается в виде мелких капель. Зона термического влияния ограничивается лишь несколькими миллиметрами, потому что высокая скорость прохода минимизирует время контакта жара с материалом. Кристаллическая решетка заготовки на основном объеме сохраняет исходные физические характеристики и прочность.

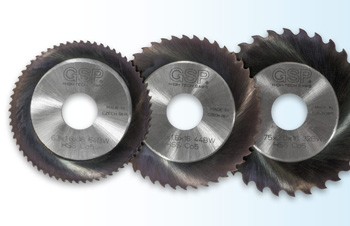

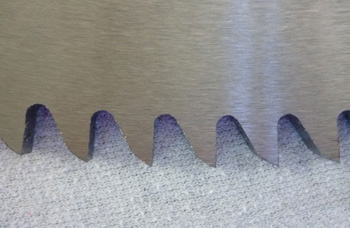

Конструкция режущей кромки инструмента направлена на создание максимальной силы трения вместо механического вгрызания в структуру металла. Мелкие зубья выполняют роль лопастей, которые захватывают воздух и создают турбулентные потоки для стабилизации температуры диска.

При контакте с заготовкой острые вершины лишь инициируют процесс нагрева, после чего металл плавится под действием колоссальной линейной скорости. Малый шаг зубьев предотвращает удары и вибрации при входе в тонкостенные трубы или профили, что сохраняет целостность пилы. Гладкие диски используют на сверхвысоких оборотах, когда для разделения хватает микроскопических неровностей поверхности инструмента. Процесс напоминает работу шлифовального круга, но без использования абразивного напыления.

Отсутствие глубоких впадин между резцами исключает риск захвата заготовки инструментом, что повышает общую безопасность оборудования. Стальной диск сохраняет геометрию под действием центробежных сил, а малая высота зубьев снижает уровень шума в цеху. Автоматика контролирует темп подачи так, чтобы вершины зубьев лишь касались зоны расплава без глубокого внедрения. Это продлевает ресурс оснастки и обеспечивает получение узкого шва с минимальным объемом удаляемого вещества.

Обработка полых профилей требует минимального механического давления для исключения деформации и смятия стенок заготовки. Фрикционный метод обеспечивает разделение материала за счет плавления, поэтому радиальная нагрузка на трубу остается крайне низкой.

Инструмент проходит сквозь тонкий металл со скоростью до 120 м/мин, что гарантирует идеальную прямолинейность торца без образования вмятин. Тонкостенный прокат не успевает нагреться целиком из-за высокой динамики процесса, поэтому геометрическая точность изделия сохраняется полностью. Метод превосходит лазерную резку по себестоимости на простых поперечных разрезах в массовом производстве. Чистота кромки позволяет сразу отправлять детали на участки гибки или сварки.

Фрикционная дуга создает аккуратный шов, который имеет минимальную конусность и ровные края без рваных фрагментов. Внутренняя полость трубы остается свободной от крупной стружки, что упрощает последующую очистку каналов. Технология позволяет разделять даже пакеты из нескольких мелких профилей одновременно за один рабочий ход инструмента.

Интенсивный нагрев режущего органа во время трения требует постоянного отвода лишнего тепла для предотвращения термической усталости металла. В рабочую зону подают смазочно-охлаждающую жидкость в виде направленной струи или водяного тумана под высоким давлением. Поток СОЖ омывает боковые поверхности диска, создавая защитную пленку и снижая коэффициент трения о стенки разреза.

Стабильный температурный режим исключает появление микротрещин на полотне, которые возникают при резких перепадах между фазами работы и ожидания. Охлаждение также предотвращает налипание расплавленных частиц стали на зубья пилы, сохраняя их режущую способность на протяжении всей смены.

Качественный отвод тепла позволяет использовать пилы из инструментальной стали 60 HRC на максимальных режимах мощности без риска их отжига. Регулярная фильтрация эмульсии убирает металлический шлам, который мог бы действовать как паразитный абразив и истирать диск. Если охлаждение прерывают, станок моментально останавливает подачу для предотвращения аварийного разрушения оснастки.

Гибкое режущее полотно в таких агрегатах позволяет разделять заготовки с большой высотой сечения при сохранении высокой линейной скорости. Ленточные установки используют для продольного роспуска плит и раскроя профилей, которые трудно подать под дисковую пилу из-за их габаритов.

Система шкивов разгоняет ленту до 6000 м/мин, превращая её в непрерывный поток тепловой энергии для плавления металла. Технология незаменима при обработке жаропрочных сплавов и нержавеющей стали, где обычные методы пиления показывают низкую производительность. ЧПУ станок контролирует натяжение полотна, предотвращая его увод и скручивание внутри глубокого канала реза.

Массивные шкивы большого диаметра снижают нагрузку на изгиб ленты, что продлевает ресурс оснастки и исключает внезапные разрывы. Высокая мощность станка сочетается с точностью позиционирования до 0.1 мм, что востребовано в тяжелом машиностроении. Ленточные системы работают тише дисковых аналогов и создают меньше искр за счет особенностей газодинамики узкого полотна.

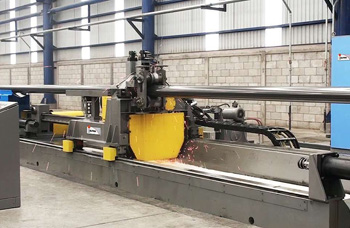

Эксплуатация гигантских режущих инструментов требует организации многоуровневой системы защиты и дистанционного управления процессом. Массивные диски монтируют на мощных стационарных агрегатах, которые оснащают бронированными кожухами для удержания фрагментов в случае поломки.

Система ЧПУ блокирует доступ персонала в зону вращения шпинделя при помощи световых завес и магнитных замков на дверцах кабинета. Оператор контролирует параметры резки через мониторы, находясь за пределами опасного сектора в защищенном помещении. Автоматика постоянно отслеживает уровень вибраций и температуру подшипниковых узлов, моментально отключая питание при обнаружении отклонений. Тщательная балансировка инструмента исключает возникновение резонанса на скоростях до 25000 м/мин.

Не менее важно нейтрализовать огромный шлейф искр и мелкодисперсной пыли, которые выбрасывает инструмент. Станки оборудуют мощными вытяжными системами со встроенными гидрофильтрами для поглощения продуктов плавления металла. Искрогасители в воздуховодах предотвращают возгорание фильтрующих элементов и обеспечивают пожарную безопасность цеха.

Применение инструмента с алмазным или керамическим напылением позволяет достичь ювелирной четкости разреза при минимальной шероховатости торца. Алмазные зерна обладают колоссальной твердостью и остротой, что обеспечивает чистое микрорезание структуры металла без его глубокого перегрева. Кромка после такой обработки не имеет грата и заусенцев, поэтому детали часто не требуют последующей шлифовки или зенковки отверстий.

Точность линейных размеров выдерживают в пределах 0.05 мм, что сопоставимо с результатами лазерного раскроя. Алмазная технология идеально подходит для работы с хрупкими сплавами и композитами, так как она не создает ударных нагрузок на материал. В процессе резки сохраняется идеальная плоскостность тонких листов и профилей.

Специфика алмазного диска заключается в его способности сохранять режущую силу по мере износа за счет вскрытия новых слоев абразива. Поверхность излома приобретает равномерную матовую фактуру, которая служит отличной базой для нанесения защитных покрытий. Отсутствие окалины и нагара на торцах нержавеющей стали гарантирует высокую коррозионную стойкость шва в будущем. Метод позволяет вырезать мелкие пазы и отверстия со сложной геометрией контура.

Режущий орган изготавливают из специальных инструментальных сплавов, которые обладают высокой красностойкостью и пределом прочности при нагреве. Стали с содержанием вольфрама и хрома сохраняют твердость 60 HRC даже в условиях интенсивного трения, что необходимо для стабильного плавления заготовки.

Качественный материал диска сопротивляется усталостному разрушению и предотвращает появление трещин во впадинах мелких зубьев. Чем выше легированность инструментального сплава, тем большую скорость вращения может развивать станок без риска деформации полотна. Твердый и вязкий сердечник диска эффективно гасит вибрации, возникающие при входе в массивный металл.

Использование дешевых марок стали приводит к быстрой потере остроты кромок и частому заклиниванию инструмента в глубоких швах. Высококачественные диски позволяют увеличивать давление подачи, что сокращает время цикла обработки в серийном производстве. Технологи заказывают изготовление оснастки с учетом специфики проката: для цветных металлов выбирают одни составы, для нержавейки - другие.

Высокая локализация нагрева в узком канале реза предотвращает распространение тепловой энергии на основную массу заготовки. Инструмент движется по контуру со сверхвысокой скоростью, поэтому металл в соседних зонах не успевает прогреться до критических температур расширения. Это исключает возникновение значительных внутренних напряжений, которые обычно вызывают коробление и изгиб тонких листов.

После разделения деталь сохраняет свою проектную плоскостность и не требует последующей правки на вальцах или под прессом. Минимальное механическое давление в зоне контакта также препятствует появлению заминов и деформаций на краях профилей. Процесс протекает плавно, сохраняя прямолинейность заготовок любой длины.

Система ЧПУ рассчитывает траекторию прохода инструмента так, чтобы минимизировать время термического воздействия на кромку. Настройка параметров охлаждения жидкостью помогает мгновенно стабилизировать температуру шва сразу после удаления расплава. Кристаллическая решетка стали за пределами узкого среза не меняет свою структуру, что важно для сохранения прочностных характеристик изделий.

Автоматика станка использует интеллектуальные алгоритмы плавного врезания для защиты инструмента от ударных нагрузок и перегрева. В момент первого касания диска с металлом система ЧПУ снижает скорость подачи рамы до минимальных значений для постепенного инициирования процесса плавления. Датчики нагрузки отслеживают сопротивление материала и передают данные в контроллер, который плавно наращивает давление по мере углубления пилы.

Такой подход предотвращает выкрашивание зубьев и исключает риск заклинивания полотна в стартовой точке. Программное управление обеспечивает равномерное распределение энергии разряда, что гарантирует получение ровного входа без оплавления верхних углов заготовки.

Когда инструмент проходит сквозь наиболее массивную центральную часть круга или балки, электроника поддерживает максимальную мощность привода для сохранения темпа работ. При выходе диска из заготовки скорость подачи снова автоматически снижается для исключения появления крупных заусенцев и подрывов кромки.

ЧПУ станок запоминает оптимальные режимы для каждой марки металла, что позволяет выпускать серийную продукцию с идеальной повторяемостью. Функция адаптивного контроля учитывает износ диска и корректирует параметры в режиме реального времени для компенсации потери режущей способности.

Технология скоростного пиления остается незаменимой на заготовительных участках металлургических комбинатов и заводов тяжелого машиностроения. Метод выбирают для разделения массивных прутков, балок и плит, где требуется высокая производительность при умеренной стоимости работ. Фрикционные станки эффективно справляются с раскроем нержавеющей стали и вязких сплавов, которые быстро забивают зубья обычных механических пил.

В строительной отрасли оборудование используют для массовой нарезки труб и профилей на мерные заготовки с чистым торцом. Скорость процесса позволяет оперативно снабжать материалами крупные инфраструктурные объекты без задержек в графике монтажа.

Универсальность технологии делает её востребованной при производстве силовых каркасов, элементов мостов и деталей дорожной спецтехники. Возможность обработки металла любой твердости без предварительного нагрева расширяет границы применения способа в инструментальном производстве.
