Резка на ленточнопильном станке

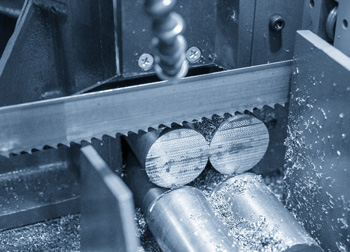

Групповая обработка нескольких единиц проката позволяет кратно увеличить объем выпускаемой продукции за одну рабочую смену без смены настроек оборудования. Пакетная технология подразумевает плотную укладку прутков, труб или шестигранников в общую пачку, которую жестко фиксируют в гидравлических тисках станка. Режущее полотно проходит сквозь весь массив металла одновременно, что сокращает количество циклов подъема и опускания пильной рамы.

Этот подход снижает затраты времени на заготовительные операции и уменьшает накладные расходы на электроэнергию. Программное управление ЧПУ рассчитывает оптимальный темп подачи инструмента с учетом суммарного сечения всех деталей в пачке. Кромки всех изделий в связке получают идентичные параметры шероховатости и прямолинейности.

Массовое разделение заготовок требует особого внимания к надежности прижима, чтобы исключить проскальзывание отдельных элементов внутри пакета. Если между деталями остаются зазоры, возникают микровибрации, которые приводят к быстрому выкрашиванию зубьев пилы и порче материала. Система контролирует усилие сжатия, предотвращая деформацию тонкостенных профилей под действием мощных зажимов. Пакетный метод наиболее выгоден при серийном производстве строительных закладных деталей, анкерных болтов и мерных отрезков арматуры.

Новое биметаллическое полотно имеет чрезвычайно острые вершины зубьев, которые при максимальной нагрузке в начале работы могут легко обломиться или выкрошиться. Процедура приработки (обкатки) позволяет подготовить микрогеометрию резцов к длительной эксплуатации путем постепенного скругления их кромок.

Процесс рекомендуют начинать на пониженных режимах, когда скорость подачи устанавливают в 50% от расчетной, а скорость ленты снижают до 2/3 от максимума. В таком щадящем состоянии оборудование должно проработать первые 15–20 минут для стабилизации состояния режущего контура. Плавное внедрение инструмента в структуру сплава исключает термический шок и предотвращает появление усталостных трещин на пружинной основе ленты. Качественная обкатка продлевает ресурс оснастки на 30–40% и обеспечивает стабильность параметров реза в будущем.

Если проигнорировать этап разгона и сразу нагрузить станок на полную мощность, риск внезапного разрыва полотна по сварочному шву значительно возрастает. В ходе приработки контролируют звук работы механизмов, так как посторонние шумы указывают на перекос шкивов или неправильное натяжение.

Направляющие подшипники удерживают гибкое ленточное полотно в строго вертикальном положении и предотвращают его скручивание внутри глубокого канала. Регулярная проверка зазора между роликами и телом пилы - условие получения качественной кромки без увода инструмента в сторону. Со временем посадочные места подшипников изнашиваются, что ведет к появлению люфтов и вибраций режущего контура на высоких оборотах.

Профессиональное обслуживание включает проверку перпендикулярности осей вращения роликов относительно плоскости рабочего стола станка. Если подшипники отходят от полотна хотя бы на долю миллиметра, пила начинает «гулять», что неизбежно приводит к браку изделия и поломке зубьев.

Специалисты используют специализированные пасты для смазки фитингов и посадочных гнезд для предотвращения их заклинивания при нагреве. Чистота подшипниковых узлов напрямую влияет на ресурс ленты, так как частицы металлической пыли действуют как абразив и истирают спинку полотна. Своевременная замена изношенных элементов исключает возникновение резонанса и гарантирует зеркальный блеск торцов на нержавеющей стали.

Сплавы на основе титана и никеля обладают исключительной прочностью и склонностью к быстрому упрочнению (наклепу) при механическом воздействии. Обычные пилы из углеродистой стали не справляются с такими материалами, так как их режущая кромка моментально тупится и теряет геометрию заточки.

Твердосплавные полотна имеют напайки из карбида вольфрама или кобальта, которые сохраняют твердость при экстремальных температурах в зоне трения. Такая оснастка легко преодолевает сопротивление кристаллической решетки вязких металлов и обеспечивает высокую производительность раскроя. Система ЧПУ настраивает параметры подачи так, чтобы каждый зуб внедрялся в металл на расчетную глубину без проскальзывания и лишнего нагрева.

Твердый сплав обладает высокой износостойкостью, что позволяет разделять массивные плиты и круги из жаропрочных сплавов с минимальным количеством остановок. Использование таких полотен требует высокой жесткости станины и отсутствия люфтов в приводе, чтобы исключить риск выкрашивания хрупких напаек. Подбор геометрии зуба предотвращает налипание вязкого никеля на режущую часть и способствует формированию аккуратной спиральной стружки.

Система автоматической транспортировки проката обеспечивает непрерывность производственного цикла и исключает ошибки ручного позиционирования заготовки. Приводные тиски под управлением ЧПУ захватывают шестиметровую балку или трубу и перемещают её вперед на строго заданное расстояние перед каждым новым резом.

Точность линейных перемещений в таких системах достигает сотых долей миллиметра благодаря использованию прецизионных шарико-винтовых пар и сервомоторов. Механизм позволяет выполнять нарезку сотен одинаковых деталей из одного хлыста без участия человека в зоне обработки. Датчики наличия материала на входе станка сигнализируют о необходимости загрузки следующего профиля для предотвращения простоев оборудования.

Программное обеспечение учитывает ширину лазерного или механического пропила при расчете координат, гарантируя идеальное соответствие готовых отрезков чертежу. Автоматика плавно разгоняет и тормозит тяжелый прокат для компенсации сил инерции и предотвращения ударов о задний упор. Функция «короткого остатка» в современных станках ЧПУ позволяет использовать полезную площадь металла практически до самого конца балки, сокращая объем лома.

Вертикальная компоновка оборудования, где режущее полотно остается статичным, а перемещается сама заготовка, предоставляет уникальные возможности для фигурного раскроя листов. Такая конструкция позволяет выполнять вырезы по сложным криволинейным траекториям и обрабатывать внутренние контуры деталей большого формата. Оператор вручную или при помощи механических податчиков направляет металл согласно нанесенной разметке, контролируя точность каждого поворота.

Вертикальные машины часто оснащают встроенными устройствами для сварки полотна, что позволяет продевать ленту сквозь предварительно просверленные отверстия для внутренней резки. Метод незаменим при изготовлении уникальных шаблонов, кронштейнов и элементов художественного декора из листовой стали.

Отсутствие автоматического прижима рамы вниз делает вертикальный станок более гибким инструментом для работы с негабаритными и легкими объектами. Жесткая станина гасит вибрации, обеспечивая чистоту кромки на тонких заготовках из алюминия или латуни. Вертикальное расположение пилы снижает износ боковых поверхностей ленты при выполнении радиусных резов.

Цифровой модуль мониторинга в реальном времени отслеживает нагрузку на двигатель шпинделя и сопротивление рамы при опускании инструмента. Если зубья пилы натыкаются на твердое включение в металле или полотно начинает зажимать в канале из-за деформации заготовки, система ЧПУ мгновенно фиксирует рост тока. Электроника подает команду на немедленное снижение скорости подачи или кратковременный подъем рамы для освобождения инструмента.

Механизм защиты полностью исключает риск разрыва дорогостоящей ленты и предотвращает повреждение механических узлов привода. Интеллектуальный контроль позволяет вести резку на максимально возможных режимах без постоянного присутствия человека рядом со станком.

Программное обеспечение также анализирует состояние режущей кромки по косвенным признакам, таким как изменение уровня шума и вибрации. Если система обнаруживает признаки критического затупления инструмента, программа останавливает цикл и выдает предупреждение оператору. ЧПУ ведет учет наработки каждой пилы в часах или квадратных метрах прохода, напоминая о плановой замене оснастки.

Принцип действия ленточного станка обеспечивает стабильное направление движения режущей кромки без боковых биений и отклонений, характерных для дисковых фрез. Тонкое полотно натянуто между двумя массивными шкивами с колоссальным усилием, что придает инструменту высокую жесткость при входе в металл.

Диск циркулярной пилы имеет большую площадь поверхности и подвержен температурному расширению, которое вызывает его волнообразную деформацию во время интенсивной резки. Ленточная технология позволяет выдерживать допуски на прямолинейность в пределах 0.1 мм на больших сечениях, что недоступно для большинства дисковых агрегатов. Минимальная ширина пропила у лентопила также способствует более точному расчету линейных размеров заготовок в партии.

Направляющие узлы ленточного оборудования располагают максимально близко к поверхности заготовки, что сокращает свободный вылет инструмента и предотвращает его увод. Циркулярная пила требует наличия широкого защитного зазора, который увеличивает риск отклонения диска на массивных деталях. Лента плавно проходит сквозь структуру сплава без ударных нагрузок, что исключает появление сколов и трещин на кромках хрупких сталей.

Силовая схема станка определяет эффективность передачи крутящего момента от двигателя к режущему полотну и долговечность механизмов. Ременный привод через систему шкивов обеспечивает мягкую работу инструмента и надежную защиту мотора от ударных нагрузок при заклинивании пилы. Изменение скорости вращения в таких моделях происходит путем переброса ремня на разные ступени валов или при помощи частотного преобразователя.

Эта конструкция проста в обслуживании и отличается низким уровнем шума, что делает её популярной на небольших производственных участках. Но ременная передача может допускать небольшое проскальзывание при раскрое массивных стальных плит, что ведет к снижению точности энергетических параметров резки.

Прямой привод через мощный редуктор гарантирует стопроцентную передачу энергии и стабильность оборотов под любыми нагрузками. Станки ЧПУ с такой компоновкой показывают более высокую производительность на вязких и твердых сплавах, где требуется значительное усилие резания. Электроника мгновенно корректирует мощность двигателя в зависимости от текущего сопротивления металла, обеспечивая постоянную линейную скорость ленты. Отсутствие эластичных элементов в трансмиссии повышает жесткость системы и точность соблюдения режимов обработки.

Обработка заготовок с неоднородным сечением требует точной настройки параметров подачи рамы для исключения ударов инструмента о ребра металла. При входе зубьев пилы в острые углы шестигранника площадь контакта минимальна, что создает риск мгновенного перегрева и поломки вершин резцов.

Когда пила доходит до центральной, наиболее широкой части заготовки, программа наращивает давление для поддержания высокой производительности. Это предотвращает возникновение вибраций и гарантирует получение ровного среза без ступенек на гранях профиля.

Надежная фиксация шестигранного или П-образного проката требует использования специальных накладок на губки тисков для обеспечения плотного обхвата. Неправильное закрепление ведет к перекосу детали под действием сил резания, что портит точность межосевых расстояний в серийной партии.

При резке пакетов из мелких профилей используют технологию «общего прижима» через верхнюю прижимную балку. Тщательный контроль вертикальности хода исключает увод полотна внутри пустотелых швеллеров и тавров. Результат обработки характеризуется чистотой кромок и отсутствием заусенцев, способных повредить защитное покрытие металла.
