Механическая полировка

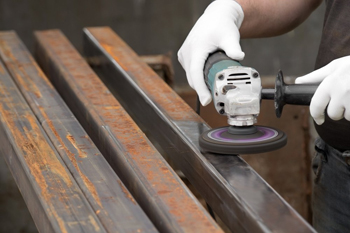

Шлифование — процесс грубого съема лишнего слоя материала для выравнивания плоскости. Инструменты с твердым абразивом срезают гребешки неровностей и удаляют глубокие царапины. После этого этапа на заготовке остаются направленные риски, которые делают поверхность матовой.

Промышленная шлифовка подготавливает базу для дальнейших операций и задает точные геометрические размеры изделия. Толщина снимаемого слоя может достигать 0.5 мм в зависимости от исходного состояния проката. Специалисты выбирают абразивы с размером зерна от 40 мкм до 80 мкм для первичной подготовки заготовки.

Полировка служит завершающим этапом и почти не влияет на форму или размер детали. Задача этой операции — устранение микроскопических дефектов и придание металлу зеркального блеска. В работе используют мягкие круги из войлока, хлопка или кожи вместе с мелкодисперсными пастами. Инструмент не срезает металл, а как бы разглаживает его верхний слой на молекулярном уровне.

Коэффициент отражения света после такой обработки возрастает до 95%. Гладкая поверхность лучше сопротивляется коррозии и воздействию агрессивных сред. При полировке расстояние между зернами абразива минимально, что гарантирует идеальную однородность структуры.

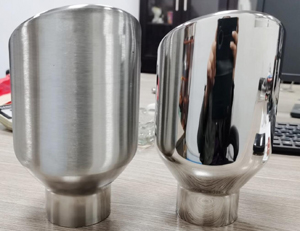

Нержавеющая сталь требует многоступенчатого подхода с постепенным уменьшением зернистости рабочего инструмента. Сначала поверхность обрабатывают жесткими кругами для удаления окалины и следов сварки. Затем переходят к промежуточному этапу, на котором применяют круги из плотного хлопка или сизаля.

Важную роль играют полировальные пасты на основе оксида хрома или алюминия. Составы заполняют микротрещины и создают ровный слой, который отражает свет без искажений. Для каждого типа стали подбирают индивидуальный режим давления и скорости вращения шпинделя.

Окончательный лоск наводят мягкими фланелевыми дисками на высоких оборотах. Температура металла в зоне контакта не должна превышать 80℃, иначе на поверхности появятся цвета побежалости. Мастера часто используют принудительное охлаждение или делают технологические перерывы в работе.

Правильно обработанная нержавейка десятилетиями служит без потери декоративных свойств. Такой метод обработки востребован при изготовлении перил, фурнитуры и элементов выхлопных систем.

Для механической обработки металлов применяют составы с разным химическим содержанием и размером фракции. Паста ГОИ на основе оксида хрома остается самым популярным средством для работы со сталью и бронзой. Она делится на четыре номера: от грубого для удаления царапин до тонкого для финишного блеска.

Алмазные пасты выбирают для обработки твердых сплавов и инструментальных сталей. В их состав входят синтетические микропорошки, которые легко справляются с самыми прочными поверхностями. Жировая основа помогает удерживать абразив на круге и предотвращает перегрев металла.

Эльборовые составы применяют в тех случаях, когда нужна максимальная точность и отсутствие химических реакций с материалом. Для алюминия и меди используют пасты с оксидом алюминия, которые бережно снимают окисную пленку. Существуют также жидкие эмульсии для автоматических линий, их подают в зону обработки через форсунки. Правильный выбор состава определяет 70% успеха всей операции.

После завершения процесса остатки жиров и парафинов удаляют органическими растворителями или ультразвуком. Чистая поверхность после такой очистки приобретает глубокий и насыщенный глянец.

Алюминий — мягкий и вязкий металл, который быстро забивает поры абразивных инструментов. При работе с этим материалом используют круги с открытой структурой и специальные смазки. Полировку проводят на средних скоростях, чтобы избежать плавления кромок и деформации тонких стенок.

Оксидная пленка на алюминии образуется мгновенно, поэтому процесс требует высокой оперативности. Часто применяют специальные присадки, которые замедляют окисление в процессе трения. Результат во многом зависит от чистоты сплава и отсутствия в нем крупных включений кремния.

На финальном этапе используют мягкие муслиновые круги и белую пасту. Давление на инструмент должно быть минимальным, иначе на поверхности останутся темные пятна или «прижоги».

Полированный алюминий часто покрывают прозрачным лаком для защиты от потемнения на воздухе. Этот метод широко используют в автомобильном тюнинге для восстановления колесных дисков и деталей двигателя. Гладкий металл после обработки приобретает серебристый оттенок и высокую отражающую способность. Правильный подбор оснастки позволяет добиться качества поверхности, сопоставимого с хромированным покрытием.

В пищевой и медицинской промышленности полировка — обязательное требование к оборудованию. Идеально гладкая поверхность Ra 0.4 мкм и ниже не имеет пор, в которых могли бы размножаться бактерии. Механическая обработка устраняет микроскопические каверны и неровности, где обычно скапливаются остатки продуктов или органики. Это облегчает санитарную обработку инструментов и резервуаров.

Моющие средства легче смываются с зеркальной поверхности, что исключает попадание химии в готовую продукцию. Хирургические инструменты после такой процедуры не травмируют ткани и легко стерилизуются.

Нержавеющие баки и трубопроводы на молочных заводах полируют как снаружи, так и внутри. Отсутствие шероховатости снижает адгезию, поэтому продукты меньше прилипают к стенкам сосудов. Это повышает общую производительность линий и сокращает время простоев на чистку. В фармацевтике гладкость металла гарантирует отсутствие посторонних примесей в лекарственных препаратах. Она также предотвращает налипание накипи и солевых отложений в системах водоснабжения.

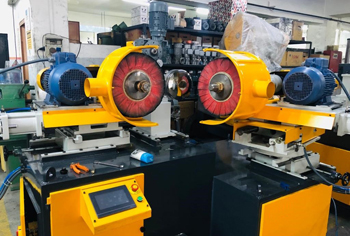

Станки для механической полировки должны обладать высокой жесткостью и отсутствием вибраций. Любой люфт шпинделя приведет к появлению волнистости на зеркальной поверхности металла. Профессиональные установки оснащают системами плавной регулировки оборотов в диапазоне от 500 до 5000 об/мин.

Мощность двигателя подбирают с запасом, чтобы скорость вращения не падала при сильном прижиме заготовки. Важную роль играет система пылеудаления: абразивная взвесь не должна попадать в подшипники и легкие персонала.

Ручной инструмент для полировки выбирают с учетом эргономики и веса. Угловые шлифовальные машины с регулировкой скорости позволяют обрабатывать крупногабаритные объекты на месте. Для мелких деталей используют бормашины с гибким валом, которые проникают в узкие пазы и отверстия. Крепление насадок должно быть надежным, чтобы исключить их вылет на высоких скоростях.

Устранение глубоких повреждений металла требует предварительного этапа шлифования. Если царапина прощупывается ногтем, ее глубина составляет более 0.05 мм. Полировальный круг просто скруглит края такого дефекта, но не уберет его полностью, а в углублении возникнет оптическое искажение, которое будет заметно под углом к источнику света.

Сначала дефект вышлифовывают абразивами Р180 или Р240 до полного исчезновения борозды. При этом мастеру приходится снимать слой металла вокруг повреждения, чтобы сделать переход плавным и незаметным. Только после создания ровной матовой площадки приступают к постепенному возвращению блеска. Этот процесс называют выведением плоскости, он требует терпения и навыков.

На ответственных деталях, например на валах или штоках, глубокие царапины могут стать причиной брака. В таких случаях перед обработкой проводят дефектоскопию для оценки остаточной толщины стенки. Механический способ позволяет восстановить до состояния новых даже сильно изношенные поверхности.

Срок службы полированной поверхности зависит от условий эксплуатации и химического состава металла. Нержавеющая сталь сохраняет блеск десятилетиями, если ее не подвергать воздействию абразивных чистящих средств. Латунь и медь без защитного покрытия темнеют через несколько недель из-за естественного окисления.

Для сохранения эстетики такие металлы покрывают специальными полимерными лаками или восковыми составами. В промышленном оборудовании гладкость сохраняется до тех пор, пока на металл не воздействует трение или агрессивные реагенты. Регулярный уход с применением мягких тканей продлевает жизнь зеркальному слою.

В уличных условиях на глянец влияют пыль, песок и атмосферные осадки. Мелкие частицы грязи работают как микроабразив, постепенно превращая зеркало в матовую поверхность. Для восстановления первоначального вида достаточно провести легкую финишную полировку мягкой ветошью с пастой. На деталях машин эффект сохраняется дольше благодаря использованию защитных восков и керамических покрытий.

Обработка больших площадей металла требует использования плоскошлифовальных станков ленточного типа. Лист надежно фиксируют на магнитном или вакуумном столе для исключения прогибов. Абразивная лента движется с постоянной скоростью, обеспечивая равномерный съем металла по всей ширине. Это позволяет избежать появления «линз» и зон с разной степенью блеска.

Для получения зеркального качества применяют финишные блоки с подачей смазочно-охлаждающей жидкости. Листовой прокат после такой процедуры используют для облицовки зданий и изготовления рекламных конструкций.

Контроль плоскостности проводят на каждом этапе, так как нагрев может вызвать коробление тонкого листа. Оператор следит за направлением движения инструмента: оно должно быть строго параллельным. Малейшее отклонение приведет к появлению видимых полос, которые испортят декоративный вид.

После обработки листы прокладывают бумагой или закрывают защитной пленкой для транспортировки. Это предотвращает появление случайных царапин при погрузке и монтаже.

Зеркальная поверхность металла обладает крайне низкой адгезией из-за отсутствия микрорельефа. Краска, лак или клей будут держаться на такой детали очень плохо и со временем отслоятся. Если планируется дальнейшее нанесение защитных слоев, полировку не проводят или делают ее промежуточной.

Для гальванических покрытий, таких как хромирование или золочение, ситуация обратная. Чем выше чистота обработки основы, тем качественнее и красивее ляжет слой другого металла. Блеск подложки напрямую передается финишному покрытию, создавая глубокий декоративный эффект.

В клеевых соединениях гладкую поверхность специально подвергают пескоструйной обработке или травлению для создания шероховатости. Полировка оправдана только в тех случаях, когда металл остается финишным слоем.

В ювелирном деле и производстве аксессуаров полировка предшествует нанесению защитных родиевых покрытий. Это позволяет получить изделие, которое не тускнеет и обладает ярким блеском.

Механическое воздействие абразива затрагивает только поверхностный слой толщиной в несколько микрон. Основная масса металла не подвергается структурным изменениям и сохраняет прочностные характеристики. Но при интенсивном трении в зоне контакта возникают высокие температуры, которые могут вызвать закалку или отпуск стали. Для предотвращения этих эффектов используют СОЖ и контролируют силу прижима инструмента.

Наклеп — еще одно последствие механической обработки, которое немного повышает твердость поверхности. В большинстве случаев он считается положительным фактором, так как растет износостойкость.

Для ответственных деталей авиастроения и космонавтики режим полировки прописывают в технологических картах очень строго. Перегрев может привести к появлению микротрещин, которые станут очагами разрушения при вибрациях. Специалисты используют методы неразрушающего контроля для проверки целостности кристаллической решетки после финиша.

В бытовом и общепромышленном применении полировка абсолютно безопасна. Она не меняет химический состав сплава и не снижает его пластичность.

Процесс полировки сопровождается выделением мелкой пыли и шумом от вращающихся механизмов. Работающий персонал обязательно использует респираторы класса FFP2 или FFP3 для защиты органов дыхания. Мелкие частицы абразива и металла могут вызвать аллергию или серьезные заболевания легких при постоянном вдыхании.

Глаза защищают закрытыми очками или прозрачными щитками, так как от круга могут отлетать кусочки пасты. Шум в цехе часто превышает 85 дБ, поэтому наушники — обязательный элемент экипировки. Вентиляция должна обеспечивать полную очистку воздуха в зоне рабочего места.

Особое внимание уделяют пожарной безопасности при обработке алюминия и магния: пыль этих металлов взрывоопасна в определенных концентрациях и требует специальных систем фильтрации. Станки заземляют для предотвращения накопления статического электричества.

Запрещено работать в перчатках на открытых вращающихся шпинделях из-за риска захвата ткани. Все операции проводят в спецодежде из плотных материалов с плотно прилегающими манжетами.

Основной метод оценки качества — визуальный осмотр под направленным источником света. Мастер ищет блики, мутные пятна или недополированные участки, которые называют «апельсиновой коркой».

Для объективной оценки используют профилометры — приборы, которые измеряют высоту неровностей в микронах. Параметр шероховатости Ra для зеркальной поверхности должен составлять от 0.2 мкм до 0.05 мкм. Еще один важный показатель — коэффициент отражения, его замеряют блескомерами. Прибор направляет луч света под углом и фиксирует процент его возврата на датчик.

На высокоточных производствах применяют бесконтактные лазерные сканеры и интерферометры. Они строят 3D-модель рельефа и позволяют увидеть дефекты, неразличимые человеческим глазом. Контроль проводят в нескольких точках детали для подтверждения однородности обработки. Если изделие имеет сложную форму, используют эталонные образцы для сравнения.

Отсутствие царапин проверяют при увеличении в 10–20 раз с помощью лупы или микроскопа. Только после прохождения всех этапов проверки деталь отправляют на упаковку или на следующий этап сборки.
