Резка пресс-ножницами

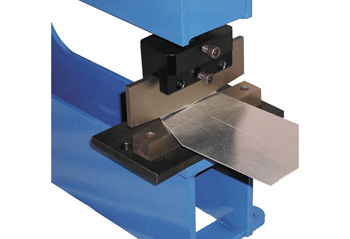

Правильная настройка расстояния между режущими кромками определяет качество поверхности торца и предотвращает преждевременный износ оборудования. Когда зазор выставляют под конкретную марку стали и толщину листа, металл проходит через стадии упругой и пластической деформации без образования рваных краев.

Оптимальная величина обычно составляет 5-10% от толщины проката, так как данный диапазон гарантирует чистое скалывание слоев. Если щель между ножами окажется слишком маленькой, инструмент испытает колоссальные нагрузки и быстро затупится из-за трения лезвий друг о друга. Слишком широкий зазор приведет к затягиванию материала в пространство между ножами и появлению крупных заусенцев, которые потребуют долгой механической зачистки абразивными кругами.

Тщательная калибровка положения ножей исключает риск заклинивания массивной балки и сохраняет прямолинейность хода. Каждое изменение зазора фиксируют в технологической карте, чтобы обеспечить повторяемость результатов при выпуске серийных партий товара. Когда обрабатывают тонкие листы до 2 мм, точность настройки достигает сотых долей миллиметра. Использование износостойких прокладок под ножами помогает удерживать заданную геометрию на протяжении всей рабочей смены.

Универсальное оборудование совмещает в одном корпусе сразу несколько рабочих станций для комплексной обработки металлопроката. С помощью такого станка разделяют стальные листы, обрезают уголки и швеллеры под заданным углом, а также прошивают отверстия разного диаметра.

Конструкция включает секцию для рубки полосового металла и отдельный узел для работы с фасонными профилями. Мастер может последовательно выполнять раскрой и пробивку пазов без переустановки заготовки на другой агрегат. Такая многофункциональность сокращает производственный цикл и экономит полезную площадь цеха. Встроенные механизмы позволяют также проводить операции по высечке прямоугольных или треугольных фрагментов на краях листов.

Специальные гнезда на комбинированных машинах предназначены для установки сменных штампов, которые расширяют возможности техники до запрессовки втулок. Гидравлический привод обеспечивает плавность хода всех рабочих органов, что положительно сказывается на ресурсе ножей. Такие установки востребованы в ремонтных мастерских и на заготовительных участках строительных заводов.

Предварительная термическая обработка металла перед разделением на пресс-ножницах служит для снижения его внутреннего сопротивления и предотвращения появления трещин. Когда сталь достигает температуры от +450℃ до +600℃, она переходит в состояние повышенной пластичности, которое облегчает внедрение ножа в структуру заготовки.

Этот метод применяют при работе с высокоуглеродистыми и легированными сплавами, которые склонны к хрупкому разрушению в холодном состоянии. Нагрев металла гарантирует получение ровного среза без сколов и микроскопических дефектов на торцах. Процесс разделения горячего проката требует меньше энергетических затрат, поэтому нагрузка на гидравлическую систему станка значительно снижается.

Работа с разогретым материалом также способствует сохранению остроты режущих кромок, так как инструмент контактирует с более мягкой средой. Срок службы ножей увеличивается в 2-3 раза, что уменьшает накладные расходы предприятия на закупку оснастки. Важно строго контролировать температурный режим, потому что перегрев свыше +600℃ может вызвать нежелательные изменения в кристаллической решетке стали.

Процесс раскроя рулонного проката требует интеграции пресс-ножниц в автоматическую линию с разматывателем и правильным механизмом. Сначала стальная лента проходит через систему валков, которые устраняют остаточную кривизну и обеспечивают идеальную плоскостность металла. Затем станок перемещает полотно на заданное расстояние, которое соответствует требуемой длине готовой карты. В нужный момент гильотинный нож совершает рабочий ход и перерубает ленту по всей ширине за один цикл.

Такая схема позволяет выпускать сотни листов нержавеющей или оцинкованной стали в час с минимальным участием персонала. Система контролирует натяжение материала для исключения перекосов и образования волнистости на краях. Высокая серийность процесса обеспечивается за счет скорости срабатывания привода, который выполняет до 60 ударов в минуту.

Точность линейных размеров в таких линиях составляет десятые доли миллиметра, что важно для последующего использования заготовок в штамповочных прессах. Оборудование оснащают системами автоматической укладки листов в плотные пачки для удобства транспортировки на склад.

Цифровое управление превращает механическую рубку в высокоточный процесс с гарантированной повторяемостью геометрических параметров. Контроллер ЧПУ управляет перемещением задних упоров, которые фиксируют положение листа перед ударом ножа с точностью до 0.1 мм. Программа автоматически рассчитывает необходимый зазор между лезвиями и угол наклона балки исходя из характеристик заложенного в базу материала. Это полностью исключает ошибки из-за человеческого фактора и предотвращает случайную порчу дорогостоящего проката.

Электроника ведет непрерывный мониторинг состояния гидравлики и сигнализирует о необходимости технического обслуживания до возникновения поломки. Интеграция с инженерными пакетами позволяет загружать карты раскроя напрямую из цифровых чертежей.

Автоматизация процесса позволяет выполнять сложные циклы перфорации и высечки пазов по заданному алгоритму без ручной разметки. Система контролирует усилие прижима заготовки, чтобы избежать появления вмятин на поверхности мягких металлов типа алюминия или меди. Программное обеспечение оптимизирует последовательность ходов ножа для минимизации холостых перемещений портала. Станки с программным управлением работают значительно тише старых механических моделей за счет плавного регулирования давления в цилиндрах.

Силовая установка станка базируется на работе насосов высокого давления, которые нагнетают масло в рабочие цилиндры пресса. Гидравлика позволяет развивать колоссальные усилия до нескольких сотен тонн, необходимые для разделения стальных плит толщиной 30 мм.

В отличие от механических приводов гидравлический механизм гарантирует равномерное распределение давления по всей длине ножа. Ножевая балка опускается плавно и без рывков, что исключает возникновение ударных вибраций и снижает уровень шума в цеху. ЧПУ-система регулирует подачу жидкости через прецизионные клапаны, подстраивая скорость хода под конкретную технологическую задачу. Стабильность давления обеспечивает высокую прямолинейность кромки и отсутствие завалов на углах заготовки.

Конструкция гидросистемы предусматривает наличие предохранительных контуров, которые блокируют движение при превышении допустимых нагрузок. Это защищает станину и режущую оснастку от поломок при попадании в зону реза слишком твердых включений. Гидравлические пресс-ножницы отличаются высокой надежностью и долговечностью из-за отсутствия сложных рычажных передач.

Обработка изделий со сложной формой сечения требует использования специальных гнезд и ножей с соответствующим профилем. Пресс-ножницы оснащают блоками для рубки уголков, которые позволяют разделять прокат под углом 90 или 45 градусов без деформации полок. Инструмент обхватывает заготовку со всех сторон, обеспечивая чистое скалывание металла по всей линии контакта.

Система контролирует положение профиля в зажимах, что гарантирует точность линейных размеров и перпендикулярность торцов. Эта технология значительно превосходит механическое пиление по скорости, когда требуется массовое производство строительных связей и кронштейнов. Для разделения швеллеров и двутавров применяют усиленные станции с мощными гидравлическими прижимами.

В процессе рубки фасонного металла важно исключить смятие ребер жесткости под действием ножа. Специальные вкладыши в оснастке поддерживают внутренние поверхности профиля, сохраняя исходную геометрию заготовки. Программное управление позволяет выполнять косые резы в разных плоскостях, что необходимо для сборки пространственных ферм. Кромка после пресс-ножниц получается ровной и часто не требует дополнительного фрезерования перед сваркой.

Явление повторного врезания ножа возникает при неправильной настройке хода балки или при избыточном давлении на заготовку. Этот дефект проявляется в виде характерной ступеньки на торце, которая портит внешний вид и точность размеров детали.

Чтобы исключить проблему, систему настраивают на строго ограниченную глубину погружения лезвия в материал. Нож должен пройти лишь расстояние, достаточное для инициации трещины скалывания, после чего движение прекращают автоматически. Тщательная калибровка нижнего положения балки обеспечивает чистоту разделения без повреждения кромки ответным ножом. Специалисты уделяют особое внимание фиксации тонких листов при помощи жестких прижимов по всей длине реза.

Дефект двойного среза часто наблюдается на предварительно нагретом металле, так как вязкость материала меняется. Программное обеспечение корректирует скорость опускания ножа, подбирая оптимальный темп для конкретной температуры заготовки. Важно также следить за состоянием заточки лезвий, потому что тупой инструмент начинает не резать, а подминать мягкий металл.

Высокая производительность пресс-ножниц сопровождается образованием значительного количества обрезков и высечки, которые требуют своевременного удаления. Современные станки оснащают встроенными конвейерами или наклонными желобами для автоматического сброса отходов в специальные контейнеры. Мелкие фрагменты после пробивки отверстий попадают в отдельные емкости, что упрощает их последующую сортировку по маркам сплавов.

Раздельный сбор сырья позволяет предприятию сдавать лом на переработку по более выгодным ценам, так как чистота состава гарантируется. Экономия металла при рубке пресс-ножницами выше, чем при пилении, потому что отсутствует превращение части заготовки в бесполезную стружку. Весь объем отходов сохраняет свою массу и пригоден для повторной переплавки.

Брикетирование рыхлых обрезков на гидравлических прессах уменьшает объем мусора в несколько раз, что облегчает логистику внутри завода. Программное обеспечение станка ведет учет веса выпущенной продукции и объема образовавшегося лома для точного анализа рентабельности заказа. Чистота рабочего места поддерживается за счет регулярной очистки поддонов станины от мелкой чешуи и окалины.

Долговечность оснастки зависит от химического состава стали, из которой изготовлены лезвия, и режима их эксплуатации. Для производства ножей выбирают инструментальные сплавы с высоким содержанием хрома и вольфрама, которые обладают колоссальной износостойкостью.

Качественная термическая закалка до 58–60 HRC обеспечивает сохранение остроты кромки при многократных ударах о твердый прокат. Но избыточная твердость может привести к выкрашиванию лезвия, поэтому баланс прочности и вязкости материала имеет решающее значение. Регулярная смазка поверхностей трения снижает тепловую нагрузку на инструмент и предотвращает появление задиров.

Если мастер допускает перекос заготовки или использует тупой инструмент, нагрузка на кромки возрастает многократно, что ведет к их быстрому разрушению. Своевременная правка лезвий на шлифовальных станках восстанавливает их геометрию и возвращает паспортную точность реза. Важно также соблюдать соответствие толщины проката возможностям конкретной пары ножей для исключения их деформации.

Разделение стальных плит и слитков большой толщины требует использования мощных стационарных агрегатов с усиленной рамой и гидравлическим приводом. Инструмент должен обладать огромной пробивной способностью, чтобы преодолеть сопротивление кристаллической решетки массивного металла за один ход.

Система плавно наращивает давление в цилиндрах, обеспечивая контролируемое внедрение ножа в структуру заготовки. Скорость рабочего хода на толстом прокате снижают для предотвращения динамических ударов, способных повредить фундамент станка. Массивная прижимная балка надежно фиксирует плиту, исключая её подрыв или смещение во время скалывания слоев. Точность кромки на массивных деталях сохраняется в пределах 1-2 мм, что приемлемо для тяжелого машиностроения.

Для работы с экстремальными сечениями часто применяют метод многократных надрезов или комбинированную технологию с предварительным прогревом. Выбор геометрии ножа с определенным углом заточки облегчает процесс прошивания глубоких слоев металла. Поверхность излома на толстом металле имеет характерную крупнозернистую структуру, которая требует последующей механической правки торцов.

Несмотря на высокую эффективность метода, торцевая поверхность детали после воздействия пресс-ножниц может иметь специфические дефекты формы. При разделении толстого проката часто возникает небольшое смятие краев или неперпендикулярность среза из-за упругой деформации металла.

Для устранения этих нюансов заготовки направляют на участки механической обработки для торцовки на фрезерных станках. Это необходимо, если деталь должна плотно прилегать к другим элементам в составе прецизионного механизма. Удаление микроскопических заусенцев и острых ребер с помощью ручных шлифовальных машин обеспечивает безопасность персонала при последующем монтаже конструкций.

Если заготовка предназначена под автоматическую сварку, на торцах обязательно снимают фаску для обеспечения расчетной глубины проплавления. Очистка поверхности от остатков окалины и чешуек металла гарантирует отсутствие пор и включений в структуре сварного шва. В некоторых случаях детали после резки проходят стадию правки на вальцах для восстановления идеальной плоскостности, которая могла нарушиться при ударе ножа.
