Виды токарных работ

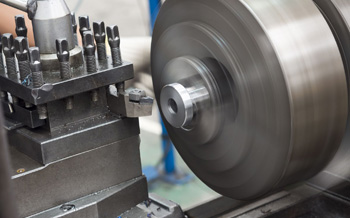

Черновую обточку наружных поверхностей проводят для быстрого удаления основного избытка металла с минимальным вниманием к чистоте зеркала. Резец снимает за один рабочий ход слой толщиной от 2 до 5 мм, что создает значительные силы давления и нагрев заготовки.

Этот этап подготавливает металл к точным операциям и выявляет скрытые дефекты литья или проката внутри структуры. Поверхность после таких работ остается грубой, на ней видны четкие следы от инструмента и глубокие риски. Мастер выбирает массивные резцы с радиусной заточкой, которые выдерживают ударные нагрузки и не ломаются при встрече с твердой коркой. Скорость подачи при этом устанавливают высокую для сокращения общего времени цикла обработки в цехе.

Чистовой этап выполняют после полного остывания детали для достижения окончательных размеров по 7–9 квалитету точности. Здесь применяют острые резцы с малым радиусом при вершине и уменьшают глубину резания до 0.1–0.5 мм. Инструмент движется медленно, что позволяет получить гладкую плоскость без видимых борозд и гребешков. Шероховатость металла после финишного прохода достигает параметров Ra 1.6-0.8, поэтому дополнительная шлифовка часто не требуется.

Обработку торцевых поверхностей проводят, чтобы придать деталям нужную длину и создать базу для последующих операций. Когда вал имеет значительную массу, его закрепляют в патроне и поддерживают свободный конец с помощью люнета или центра задней бабки. Резец перемещают от периферии к центру детали перпендикулярно оси вращения, срезая неровности и следы отрезания заготовки пилой.

Для этой задачи выбирают подрезные или проходные отогнутые резцы, форма которых исключает трение державки о металл. Точность торцевания определяет правильность расположения всех последующих ступеней вала и уступов. Равномерность подачи инструмента предотвращает появление конусности на плоском срезе.

Если торец должен иметь идеально плоскую форму без выступа в центре, используют специальные подрезанные центры. Подобная оснастка позволяет резцу дойти до самой оси вращения без столкновения с опорой. При работе с массивными отливками сначала выполняют черновую подрезку для удаления окалины и корки. Чистовой проход делают на высоких оборотах с минимальной глубиной резания для достижения зеркального блеска металла.

Нарезание узких и глубоких пазов требует использования прорезных резцов с длинной и тонкой рабочей частью. Главная проблема заключается в низкой жесткости такого инструмента, который начинает вибрировать или отгибаться при глубоком погружении в металл. Вибрация портит чистоту стенок канала и может привести к мгновенному сколу твердосплавной пластины.

Чтобы избежать поломки, скорость резания снижают на 30–50% по сравнению со стандартным точением цилиндров. Мастер настраивает обильную подачу охлаждающей жидкости непосредственно в зону паза для вымывания стружки и снижения трения. Если отходы резания будут скапливаться внутри узкой щели, они вызовут заклинивание и разрушение резца.

При обработке широких канавок сначала делают центральный прорез, а затем расширяют полость боковыми движениями инструмента. Такая тактика снижает нагрузку на кромку и предотвращает перегрев металла. Точность ширины паза контролируют калиброванными плитками или специальными шаблонами. Важно следить за параллельностью боковых граней, так как любой перекос затруднит установку стопорных колец или уплотнений. Для финишной доводки применяют резцы с полированной передней поверхностью, которая облегчает сход стружки.

Выбор способа вытачивания конической поверхности зависит от длины заготовки и требуемого угла наклона. Короткие конусы с большой крутизной получают путем поворота верхней части суппорта на заданное количество градусов. Инструмент в этом случае подают вручную с помощью рукоятки, так как основной автоматический привод связан только с продольным ходом каретки.

Технология обеспечивает высокую точность угла, но ограничивает длину конуса величиной хода верхних салазок. Мастер постоянно контролирует положение инструмента по круговой шкале для исключения перекосов. Для чистого среза металла в зоне сужения подбирают резец проходного типа с острой вершиной.

Для длинных пологих конусов применяют метод поперечного смещения корпуса задней бабки. Заготовку устанавливают в центрах, после чего ее ось вращения перестает быть параллельной направляющим станины. Резец движется по прямой линии, но из-за наклона самой детали диаметр планомерно уменьшается от одного конца к другому. Такой вариант позволяет задействовать автоматическую подачу и обрабатывать валы длиной более 1000 мм.

Процесс создания отверстий на токарном станке отличается тем, что вращается сама деталь, а сверло остается неподвижным в пиноли задней бабки. Такая схема обеспечивает автоматическое центрирование инструмента, так как сверло всегда стремится занять положение на оси вращения.

При обработке глубоких полостей длиной более 5 диаметров возникает проблема плохого отвода стружки и перегрева режущей кромки. Мастер вынужден периодически выводить сверло из металла для очистки канавок и подачи порции смазки вглубь отверстия. Если не делать этого, накопившаяся стружка может заклинить сверло, что приведет к его разрыву или к порче внутренней поверхности заготовки.

Для повышения точности сначала выполняют зацентровку коротким жестким сверлом, которое формирует правильное направление для основного инструмента. При работе с вязкими сталями применяют спиральные сверла с полированными каналами и специальными углами заточки. Угол при вершине выбирают в зависимости от твердости металла: для мягких сталей он составляет 116–118 градусов, а для закаленных его увеличивают до 140.

Операция развертывания — финишная стадия обработки, которая позволяет достичь 6–7 квалитета точности и минимальной шероховатости стенок. Развертка — многолезвийный инструмент, который снимает крайне тонкий слой металла толщиной от 0.05 до 0.2 мм. В отличие от сверла, этот инструмент не может исправить положение оси отверстия, поэтому он лишь доводит диаметр до идеального размера.

Для работы с прочными сплавами развертки изготавливают из быстрорежущей стали или оснащают твердосплавными пластинами. Применение этого инструмента обеспечивает высокую цилиндричность и отсутствие овальности внутри втулок или корпусов. Большая площадь контакта многочисленных зубьев с металлом исключает вибрации и гарантирует получение гладкого зеркала без рисок.

Процесс выполняют на низких оборотах шпинделя с обильным использованием масляной смазки для предотвращения задиров. Мастер следит за тем, чтобы развертка входила в отверстие плавно и без перекосов, для чего часто применяют качающиеся оправки. После прохода инструмента отверстие проверяют калиброванными пробками «проход-непроход» для подтверждения соответствия допуску.

Технология накатки основана на пластической деформации поверхностного слоя металла без удаления стружки и разрушения волокон материала. Специальные резьбонакатные ролики прижимаются к вращающейся заготовке с огромным усилием, выдавливая профиль витков. В результате структура стали уплотняется, а на поверхности образуется наклеп, который повышает прочность резьбы на 20–30% по сравнению с нарезанным вариантом.

Накатанные витки обладают идеальной гладкостью и высокой сопротивляемостью к износу и коррозии. Этот метод выбирают для серийного производства силовых шпилек, болтов и ходовых винтов, где требуется максимальная надежность соединения.

Скорость изготовления резьбы при накатывании возрастает в несколько раз, так как профиль формируется за один или два оборота детали. Отсутствие отходов в виде стружки экономит до 15% металла, что существенно снижает себестоимость продукции при массовом выпуске. Инструмент для накатки служит значительно дольше резцов, так как не испытывает абразивного износа режущей кромки.

Разделение массивных заготовок требует использования узких отрезных резцов с усиленной державкой и соблюдения строгих правил техники безопасности. Инструмент подают плавно от края к центру, постепенно углубляясь в металл и формируя узкую канавку.

При приближении к оси вращения скорость резания падает, поэтому мастер увеличивает обороты шпинделя для сохранения стабильности процесса. Когда остается тонкая перемычка, заготовку обязательно поддерживают рукой или задней бабкой для предотвращения внезапного излома. Если тяжелая деталь отпадет самопроизвольно, она может повредить резец, станину станка или нанести травму рабочему.

Для работы с вязкими сталями применяют резцы со специальными стружколомами, которые сворачивают стружку в тугую спираль для легкого выхода из узкого пропила. Обильное охлаждение предотвращает заклинивание лезвия из-за теплового расширения металла в зоне реза. Ширину отрезной кромки выбирают в зависимости от диаметра: для крупных валов она составляет 5–8 мм. Мастер контролирует перпендикулярность резца к оси детали, чтобы исключить увод в сторону и получение неровного торца.

Обработка внутренних полостей с несколькими диаметрами и переходами осложняется ограниченной видимостью и необходимостью точного контроля глубины каждого уступа. Резец закрепляют в длинной борштанге, которая склонна к прогибам и вибрациям из-за большого вылета.

Чтобы отслеживать положение кромки внутри закрытого отверстия, токарь использует зеркала или цифровые индикаторы перемещения. Каждый внутренний угол должен быть проработан чисто, без радиусных скруглений от вершины резца, если того требует чертеж. Для этого применяют подрезные расточные резцы с определенным углом наклона главной режущей кромки.

Стружка при внутреннем точении стремится скопиться в углах ступеней, что может вызвать появление глубоких царапин на зеркале металла. Систематическая продувка отверстия сжатым воздухом или подача СОЖ под высоким давлением решает проблему очистки рабочей зоны. Точность соосности всех ступеней проверяют нутромерами и индикаторными стойками после каждого этапа снятия припуска. Когда растачивают посадочные места под несколько подшипников в одном корпусе, деталь не вынимают из патрона до завершения всех операций.

Для изготовления эксцентриковых валов и кулачков заготовку устанавливают в патроне со смещением ее оси относительно оси вращения шпинделя. Это достигается за счет использования специальных четырехкулачковых патронов с независимым перемещением каждого зажима или с помощью эксцентриковых шайб-подкладок.

Мастер выставляет нужную величину смещения по индикатору, после чего жестко фиксирует деталь. При вращении такая заготовка совершает колебательные движения, поэтому балансировка системы имеет решающее значение. На планшайбу часто устанавливают противовесы для компенсации дисбаланса и предотвращения вибраций станка на высоких оборотах.

Режимы резания при эксцентриковой обработке выбирают умеренными, так как резец испытывает переменные нагрузки при каждом обороте. Инструмент должен иметь большой задний угол, чтобы исключить трение державки о выступающую часть детали. Точность расположения эксцентриков проверяют по координатам центра с помощью прецизионных измерительных приборов. Такая технология позволяет изготавливать коленчатые валы и детали зажимных механизмов за одну установку.

Накатывание рельефного рисунка на поверхности металла служит для улучшения сцепления рук оператора с органами управления и предотвращения проскальзывания. Процесс выполняют с помощью накатных роликов из закаленной стали, которые имеют соответствующий узор (сетку, полосы или точки).

Ролики прижимают к вращающейся детали в суппорте, и под действием давления металл деформируется, заполняя впадины инструмента. Эта обработка также выполняет декоративную функцию, придавая изделиям законченный и профессиональный вид. Рифление часто наносят на измерительные инструменты, калибры и детали медицинского оборудования.

Твердость накатанного слоя возрастает из-за наклепа, что делает поверхность более износостойкой и защищает ее от мелких царапин. Мастер настраивает усилие прижима таким образом, чтобы рисунок получился четким и однородным на всей площади без разрывов металла. Обильная смазка во время накатки обязательна для снижения трения и предотвращения перегрева роликов. Если деталь имеет тонкие стенки, рифление проводят с осторожностью для исключения смятия заготовки.

Обработка шаровых поверхностей на ручных станках требует использования специальных приспособлений — шароточек или копировальных линеек. Шароточка крепится на место резцедержателя и позволяет инструменту поворачиваться по дуге вокруг вертикальной оси.

Мастер плавно вращает рукоятку устройства, обеспечивая равномерное снятие металла по всему радиусу сферы. Точность формы в этом случае зависит от правильности совмещения центра поворота приспособления с осью вращения шпинделя. Подобным методом изготавливают шаровые краны, наконечники тяг и декоративные элементы мебели.

На станках с ЧПУ сферические профили создают путем одновременного движения двух приводов по сложной математической траектории. Электроника рассчитывает положение резца в каждой точке с точностью до микрона, что гарантирует идеальную чистоту поверхности и правильность геометрии. Для получения зеркального блеска на сферах применяют широкие радиусные резцы и финишную полировку абразивными лентами. Контроль радиуса проводят с помощью специальных шаблонов-калибров на просвет или координатно-измерительных машин.

При обработке деталей, длина которых превышает диаметр в 10–15 раз, металл начинает прогибаться под собственным весом и под давлением резца. Это приводит к возникновению вибраций, потере точности диаметра в середине вала и появлению конусности.

Для стабилизации заготовки используют люнеты — дополнительные опоры, которые поддерживают вал в промежуточных точках. Подвижные люнеты крепятся на каретке суппорта и перемещаются вслед за резцом, принимая на себя силу резания непосредственно в зоне контакта. Неподвижные модели устанавливают на направляющие станины для исключения провисания тяжелых заготовок.

Кулачки люнета снабжают бронзовыми или чугунными наконечниками, которые смазывают маслом для снижения трения и предотвращения задиров на валу. Мастер настраивает зажим кулачков таким образом, чтобы обеспечить надежную опору без пережатия металла, которое может вызвать биение. Использование центров с подпружиненной пинолью в задней бабке компенсирует тепловое удлинение вала при нагреве во время работы. При чистовых проходах подачу и глубину резания сводят к минимуму для уменьшения отжимающей силы.
