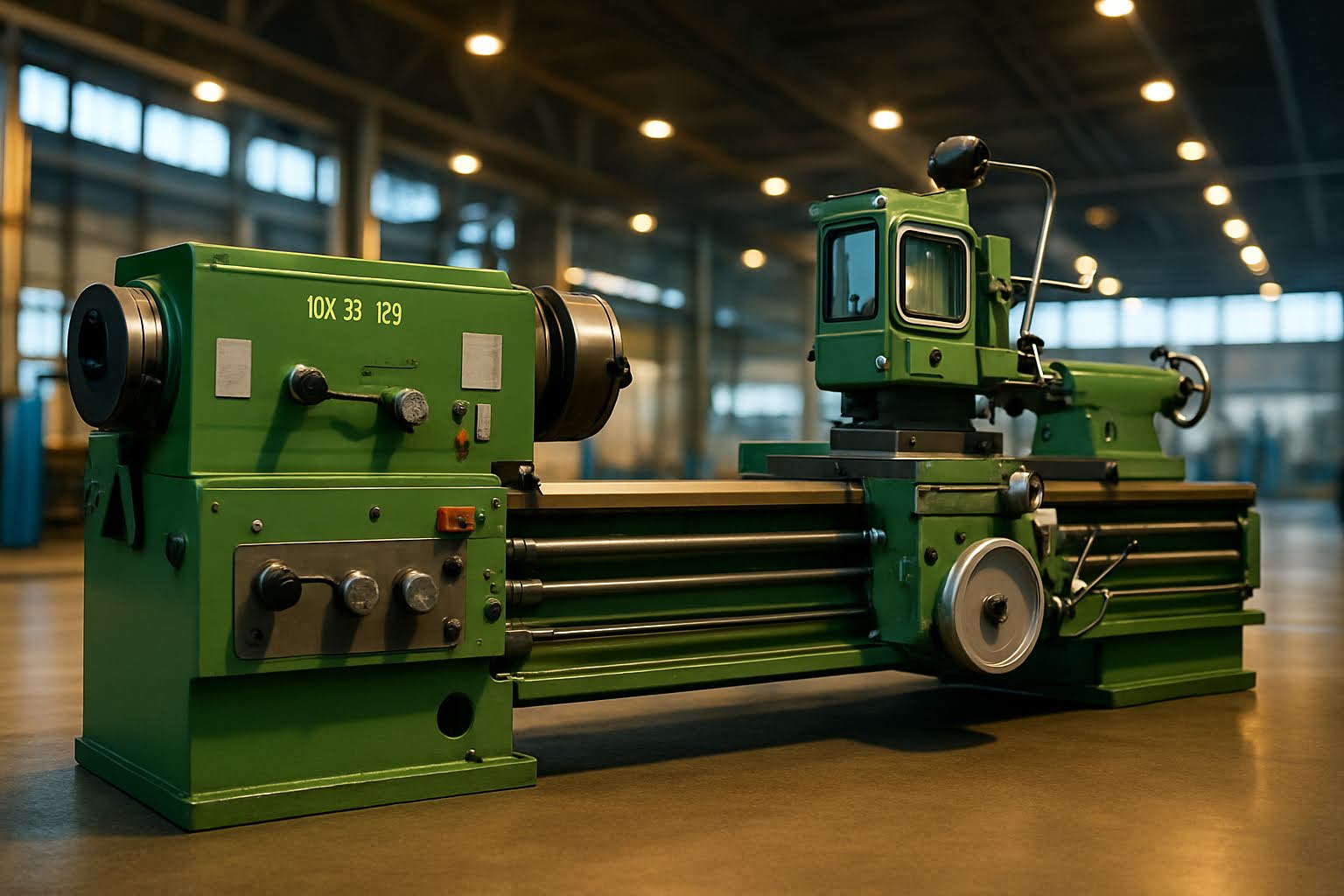

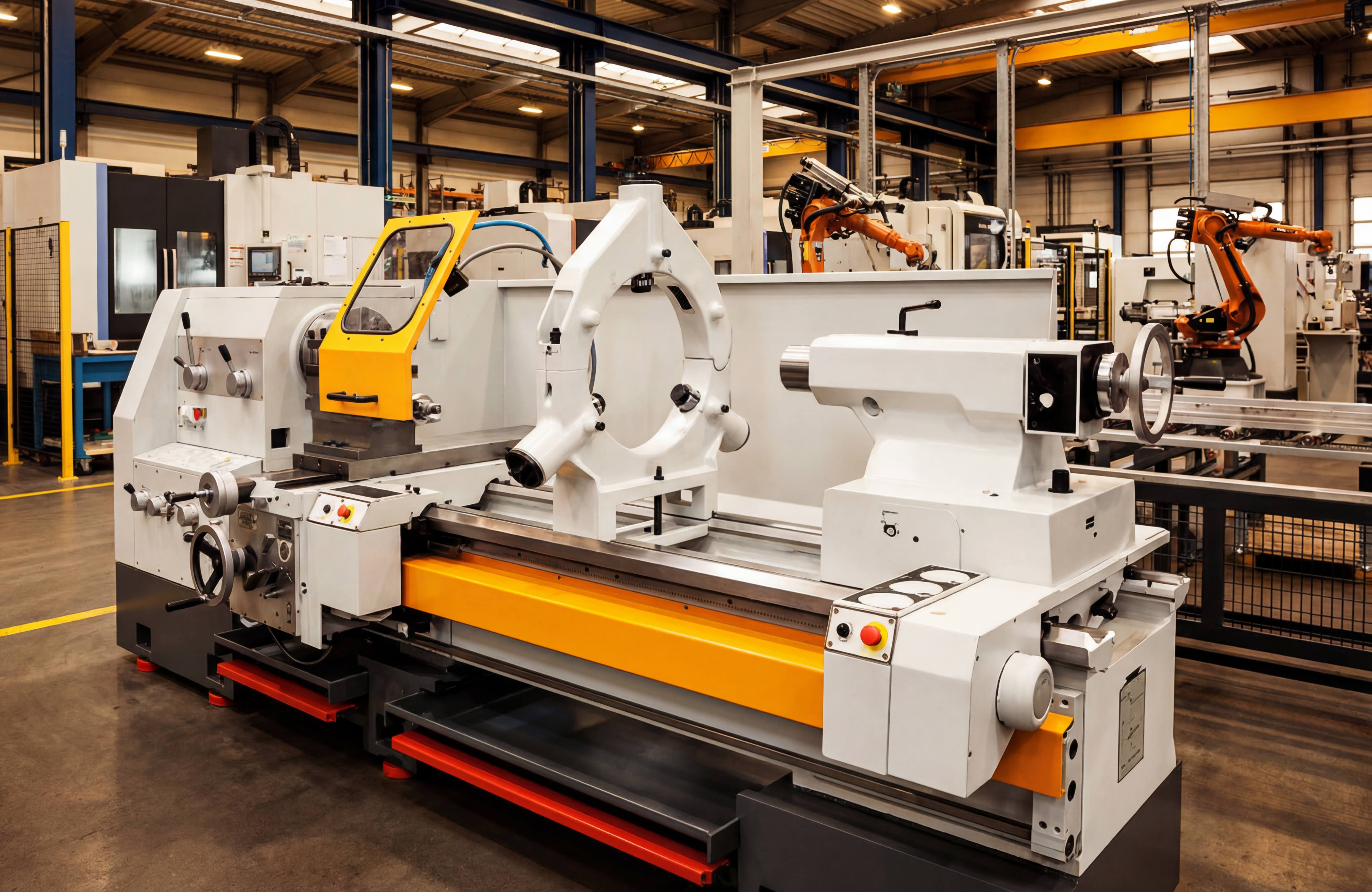

Универсальные токарные станки

Гитара сменных колес служит для настройки точной кинематической связи между вращением шпинделя и перемещением суппорта по станине. Этот узел располагают на левом торце передней бабки под защитным стальным кожухом.

Выбор шестерен с определенным количеством зубьев позволяет нарезать резьбу с нестандартным шагом или редкие дюймовые профили. Зубчатые пары закрепляют на поворотных приливах, и такая конструкция дает возможность выставить минимальный зазор в зацеплении для снижения шума. Без правильного подбора сменных колес невозможно реализовать полный диапазон передаточных отношений механической коробки подач.

Шестерни изготавливают из легированной стали и подвергают закалке в несколько этапов для повышения стойкости к износу. На боковой поверхности каждого колеса выбивают число зубьев, чтобы упростить расчеты по таблицам при настройке станка. В современных моделях гитару закрывают герметичным корпусом, что предотвращает попадание металлической пыли в систему смазки. Регулярная проверка состояния поверхностей зубьев исключает возникновение погрешностей при финишных операциях.

Фрикционная муфта позволяет плавно запускать и мгновенно реверсировать шпиндель без полной остановки главного электродвигателя. Устройство представляет собой набор стальных дисков, которые сжимаются под действием рычага управления на передней панели или фартуке. Когда диски плотно соприкасаются, крутящий момент передается от приводного вала к шестерням коробки скоростей.

Система надежно защищает механизмы от ударных нагрузок при пуске массивных заготовок, потому что кратковременное проскальзывание дисков эффективно сглаживает рывки. Муфта имеет две рабочие зоны для прямого и обратного хода. Внутри узла постоянно циркулирует минеральное масло, которое отводит лишнее тепло от нагретых поверхностей трения.

Регулировку рабочего зазора проводят через смотровое окно в верхней крышке бабки, когда диски начинают проскальзывать под большой нагрузкой. Износ материала контролируют визуально при плановом техническом обслуживании всей механической части станка. Исправная работа фрикциона обеспечивает высокую динамику управления оборудованием без лишних затрат энергии на разгон мотора.

Съемный мостик в станине называют выемкой ГАП, он позволяет обрабатывать заготовки диаметром значительно больше стандартного значения. Эту часть направляющих демонтируют в тех случаях, когда нужно закрепить на планшайбе маховик или фланец огромного размера. Глубина выемки обычно составляет 100–200 мм, что существенно расширяет возможности даже небольшого универсального оборудования.

Когда блок устанавливают на место, его жестко фиксируют стальными болтами и штифтами для полного восстановления непрерывности пути суппорта. Идеальная подгонка стыков исключает скачки инструмента при прохождении каретки через границу.

Поверхность мостика шлифуют вместе с основной станиной на заводе, чтобы гарантировать полную соосность всех плоскостей. Между сопрягаемыми деталями не должно быть даже волосяного зазора, который может стать причиной возникновения вибраций. Регулярная очистка посадочных пазов от мелкой стружки предотвращает перекосы при обратном монтаже вставки.

Ходовой винт используют исключительно для нарезания точной резьбы, когда требуется жесткая связь между оборотами детали и подачей. Он имеет трапецеидальный профиль и работает в паре с разъемной бронзовой гайкой внутри фартука.

Чтобы сохранить высокую точность резьбы винта, его обязательно отключают при выполнении обычных токарных работ. Для обтачивания цилиндров и подрезки торцов применяют ходовой вал, который передает движение через механизм червячной пары. Такая схема бережет прецизионную поверхность винта от преждевременного износа и загрязнения мелкой абразивной пылью от литья.

Вал снабжают продольным пазом по всей длине, по которому скользит шпонка привода фартука при движении каретки. Механизм выбора подач исключает одновременное включение винта и вала, чтобы предотвратить поломку всей кинематической цепи. Поверхности этих узлов регулярно смазывают из масленок для снижения трения и защиты металла от коррозии. Длина этих элементов соответствует максимальному расстоянию между центрами, которое может достигать 3000–5000 мм.

Механическое торможение шпинделя необходимо для быстрой остановки вращения после отключения привода в конце цикла. В универсальных станках часто применяют ленточный или дисковый тормоз, который срабатывает при нажатии на педаль.

Гибкая стальная лента охватывает наружную поверхность муфты и мгновенно гасит инерцию массивного патрона вместе с тяжелой заготовкой. Это сокращает время ожидания и повышает общую безопасность работы, когда требуется частая замена изделий. Усилие затяжки регулируют специальными винтами, чтобы обеспечить плавное замедление без резких ударов по зубчатым зацеплениям коробки.

Накладки изготавливают из композитного фрикционного материала, который сохраняет свои свойства при сильном локальном нагреве. В современных моделях тормоз блокирует вал автоматически, если оператор открывает защитный кожух патрона или гитары. Состояние поверхности барабана проверяют на наличие задиров и следов пригорания масла, которые снижают общую эффективность торможения. Чистота узла влияет на время остановки, поэтому попадание смазки на рабочие поверхности тормоза недопустимо.

Механизм падающего червяка служит для автоматического отключения подачи при достижении суппортом жесткого упора на станине. Когда нагрузка на резце превышает установленный предел, пружина внутри фартука сжимается и выводит червяк из зацепления. Это предотвращает поломку механизмов станка при случайном столкновении или работе по установленному ограничителю.

Усилие срабатывания настраивают гайкой на торце узла, когда адаптируют машину под разные режимы резания. Подобная механическая защита сохраняет целостность шестерен и винтов при возникновении любых аварийных ситуаций в процессе обработки.

Узел работает непосредственно в масляной ванне фартука, что гарантирует мгновенную реакцию механизма на резкий рывок. После срабатывания червяк возвращают в рабочее положение вручную с помощью главной рукоятки управления подачами. Регулярная проверка чувствительности пружины исключает ложные отключения при тяжелом обтачивании с большой глубиной. Эта функция позволяет вести качественную обработку ступенчатых валов по упорам с высокой повторяемостью длины каждой ступени.

Проверку соосности пиноли проводят с помощью контрольной оправки и точного индикатора часового типа. Центр пиноли должен точно совпадать с осью вращения шпинделя, чтобы избежать появления конусности при обработке валов. Если обнаружено отклонение, корпус бабки смещают относительно ее основания с помощью боковых регулировочных винтов.

Смещение контролируют по шкале на торцевой плоскости узла, когда добиваются нулевого биения по всей длине вылета оправки. Правильное положение фиксируют мощным зажимом, который притягивает бабку к каленым направляющим станины после настройки.

Конусное отверстие внутри пиноли должно оставаться чистым, без глубоких забоин и следов коррозии металла. Малейшее загрязнение базы приводит к перекосу центра и нарушению геометрии будущей детали при точении. Перед началом работы пиноль выдвигают на минимально необходимое расстояние для сохранения максимальной жесткости опоры. Регулярная смазка выдвижного механизма обеспечивает плавность хода и точность поджима тяжелых заготовок в центрах.

Естественное старение станины заключается в длительном хранении чугунной отливки на открытом воздухе в течение 12–24 месяцев. За это время в структуре металла происходит полная релаксация внутренних напряжений, которые возникли в процессе остывания. Если начать механическую обработку сразу, станина может деформироваться через некоторое время, что приведет к искривлению направляющих.

После выдержки материал становится стабильным, и основание станка сохраняет свою исходную форму десятилетиями. Эта процедура гарантирует, что оборудование не потеряет проектную точность под действием перепадов температуры.

Современные технологии позволяют ускорить этот процесс с помощью термической обработки в печах или специальных вибрационных стендах. Однако классическое старение на воздухе до сих пор считают самым эффективным методом для получения высококачественных баз. Поверхности направляющих после стабилизации подвергают шлифовке или ручной шабровке для создания масляных карманов. Твердость чугуна после всех этапов подготовки достигает значений 180–220 HB для долгой службы.

Регулировку подшипников шпинделя выполняют для устранения радиального и осевого люфта, который портит качество обработанной поверхности. В передней опоре обычно используют двухрядные роликовые подшипники с конусным внутренним кольцом для восприятия нагрузок. Натяг создают путем затягивания гаек, которые насаживают кольцо на конус вала и заставляют его расширяться.

Величину зазора контролируют индикатором, когда проверяют биение при нажатии на консоль шпинделя стальным рычагом. Правильная настройка полностью исключает нагрев узла на высоких оборотах и гарантирует чистоту реза без вибраций.

Избыточный натяг опасен быстрым разрушением тел качения и необратимой потерей точности всего станка в сборе. После проведения работ шпиндель обкатывают на холостом ходу в течение 60 минут для проверки стабильности температуры. Смазка к опорам поступает из общей системы передней бабки через фильтры тонкой очистки под давлением. В задней опоре устанавливают радиально-упорные подшипники, которые воспринимают осевые нагрузки при сверлении отверстий.

Маточная гайка состоит из двух подвижных половин, которые плотно охватывают ходовой винт при включении рычага. Она передает движение напрямую суппорту, и такая связь обеспечивает жесткую кинематическую цепь для нарезания точной резьбы. Этот элемент изготавливают из антифрикционной бронзы, чтобы снизить износ стального винта при длительной эксплуатации.

Механизм смыкания должен работать четко и без заеданий, когда гарантирует полную посадку на рабочие витки. Размыкание гайки позволяет быстро вернуть суппорт в начало прохода вручную, если шаг резьбы кратен шагу самого винта.

Люфт в резьбовой паре компенсируют путем регулировки положения половин гайки относительно друг друга с помощью винтов. Если износ превышает допустимые нормы, точность шага резьбы падает и готовая деталь идет в брак. Смазку этого узла производят вручную или через автоматическую систему фартука перед каждым запуском процесса резьбонарезания. Наличие блокировки исключает случайное смыкание гайки при включенной автоматической подаче от ходового вала.

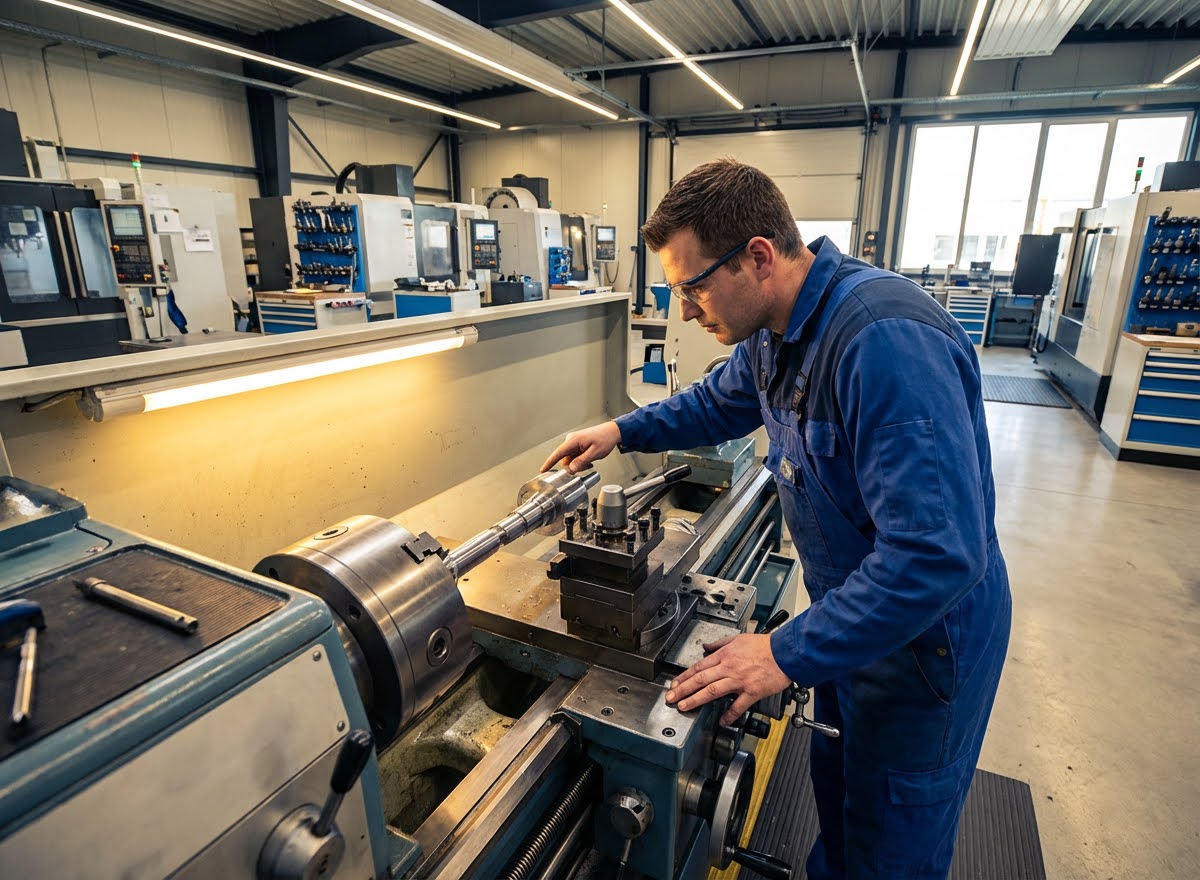

Четырехпозиционный резцедержатель позволяет закрепить и быстро менять инструменты для выполнения разных этапов сложной обработки. Узел состоит из корпуса с пазами и фиксатора, который обеспечивает повторяемость положения при повороте на 90°. В каждое гнездо можно установить один или несколько резцов, когда выставляют их по центру с помощью калиброванных подкладок.

Рукоятка зажима намертво притягивает головку к верхним салазкам суппорта для надежного восприятия сил резания. Жесткость этого соединения определяет стабильность размеров и отсутствие вибраций при работе с большой глубиной.

Поверхности стыка головки и основания проходят прецизионную шлифовку для полного исключения малейших перекосов инструмента. Внутренний механизм индексации снабжают пружинами и шариковыми фиксаторами для четкого ощущения фиксации каждой позиции. Регулярная очистка от мелкой стружки предотвращает заедание при ручном повороте инструментального блока. Болты зажима резцов изготавливают из легированной стали с закалкой, чтобы они не вытягивались при многократном затягивании.

Лимбы на рукоятках подач представляют собой кольца с нанесенной шкалой для точного отсчета перемещений инструмента. Шкалу на лимбе поперечной подачи часто делают с учетом двойного значения, чтобы оператор видел изменение диаметра детали. Это упрощает расчеты и снижает риск случайной ошибки при снятии припуска под финальный размер.

Кольцо можно проворачивать относительно ручки и фиксировать небольшим винтом в нулевом положении для начала нового отсчета. Цена деления на универсальных станках обычно составляет 0,02 или 0,05 мм, и этого достаточно для большинства работ.

Точность отсчета по лимбу зависит от отсутствия люфта в винтовой паре суппорта, который всегда выбирают движением в одну сторону. В современных моделях лимбы дополняют цифровыми индикаторами, но классическая шкала остается основным инструментом контроля. Четкость гравировки и высокая контрастность линий позволяют быстро считывать показания при любом освещении в помещении. Периодическая чистка поверхностей от масла и грязи сохраняет читаемость разметки на долгие годы эксплуатации.

Система смазки фартука обеспечивает бесперебойную работу множества шестерен, муфт и подшипников внутри закрытого корпуса. Большинство узлов находится в масляной ванне, где разбрызгивание жидкости создает защитную пленку на всех поверхностях.

Для подачи масла к направляющим станины используют встроенный плунжерный насос, который активируется при нажатии кнопки или рычага. Очистка масла происходит через сетчатые фильтры, которые задерживают продукты износа металла и мелкую стружку. Постоянное наличие смазки снижает трение и предотвращает нагрев механизмов при длительной непрерывной подаче.

Уровень жидкости контролируют через прозрачное смотровое окно на передней панели фартука в реальном времени. Своевременная замена масла исключает абразивный износ и продлевает ресурс всей кинематической цепи суппорта. В нижней части корпуса предусмотрена пробка для слива отработки и промывки внутреннего пространства от шлама. Герметичные уплотнения валов предотвращают утечки жидкости на пол и заготовку в процессе быстрого вращения.
