Токарные работы по титану

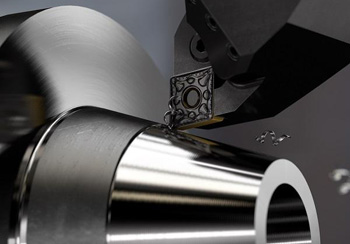

Химическое сродство материалов вызывает эффект взаимного притяжения и диффузии при нагреве в зоне контакта. Когда резец с покрытием TiN касается титановой заготовки, происходит молекулярное сваривание поверхностей. Режущая кромка в таких условиях разрушается за несколько секунд из-за интенсивного вырывания частиц покрытия вместе со стружкой.

Для работы выбирают инструменты без напыления или используют пластины с оксидом алюминия. Этот слой создает надежный барьер и не вступает в реакцию с разогретым металлом. Инструмент должен иметь гладкую переднюю грань для существенного снижения трения и облегчения схода вязкой ленты металла.

Титан плохо проводит тепло, поэтому энергия не уходит в заготовку, а полностью концентрируется на кончике резца. Твердые сплавы без покрытий лучше отводят температуру через державку в систему охлаждения станка. Если кромка имеет покрытие на основе титана, риск мгновенного оплавления пластины возрастает в 5 раз. Оснастку подбирают из мелкозернистых марок вольфрамовых сплавов, которые сохраняют прочность при нагреве до +1000℃.

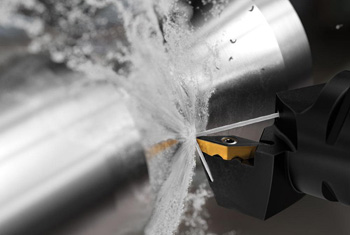

Подача эмульсии под давлением от 70 до 100 бар позволяет пробить тепловой барьер вокруг зоны резания. Традиционный полив самотеком не достигает точки контакта, потому что стружка и пар перекрывают доступ жидкости к кромке. Мощный поток состава мгновенно забирает лишнюю энергию и предотвращает размягчение инструментальной стали.

Жидкость должна попадать точно в зазор между резцом и металлом для создания устойчивой смазочной пленки. Подобный метод охлаждения позволяет увеличить скорость точения на 40% без потери ресурса пластин. Высокий напор также эффективно дробит вязкую стружку на мелкие сегменты С-образной формы.

Чистота состава СОЖ имеет решающее значение, так как мелкая титановая пыль работает как сильный абразив. Систему оснащают многоступенчатыми фильтрами для удаления частиц размером более 10 мкм. Когда жидкость проникает в микротрещины на поверхности среза, она препятствует наклепу и упрочнению сплава. Контроль температуры эмульсии обеспечивает постоянство размеров заготовки в течение всей рабочей смены.

Титан обладает свойством мгновенного поверхностного упрочнения под воздействием давления и высокой температуры. Если резец задержится на одном месте хотя бы на долю секунды, под его кромкой образуется сверхтвердый слой. Эта зона наклепа по своей прочности превышает возможности даже самого качественного твердого сплава.

При последующей попытке возобновить движение режущая вершина просто сколется или затупится о созданный барьер. Мастер или программа ЧПУ должны обеспечивать непрерывное и уверенное врезание инструмента в свежий металл. Глубину прохода всегда устанавливают больше толщины возможного упрочненного слоя от предыдущей операции.

Равномерный темп перемещения суппорта исключает появление вибраций, которые крайне опасны для хрупких режущих пластин. Когда инструмент выходит из отверстия или заканчивает обточку вала, движение прекращают только после полного отвода резца от заготовки. Постоянный контроль нагрузки на шпиндель позволяет вовремя заметить рост сопротивления и скорректировать параметры. Если кромка начнет тереться о поверхность без снятия стружки, заготовка может загореться из-за критического перегрева.

Модуль упругости титана почти в 2 раза ниже аналогичного показателя стали, поэтому металл легко деформируется под нагрузкой. В процессе точения заготовка пружинит и отталкивается от резца, что вызывает высокочастотные автоколебания системы. Этот эффект портит шероховатость поверхности и приводит к появлению микроскопических сколов на кромках инструмента. Вибрации усиливаются при работе с длинными валами или тонкостенными втулками без дополнительной поддержки.

Для гашения резонанса используют массивные станины и антивибрационные оправки со встроенными демпферами. Жесткость крепления детали в патроне должна быть максимальной для исключения малейших смещений.

Режимы резания подбирают так, чтобы избежать совпадения частот вращения с собственными колебаниями оборудования. Применение пластин с малым радиусом при вершине снижает радиальную силу отжатия и стабилизирует процесс. Если вибрация сохраняется, скорость вращения шпинделя уменьшают при одновременном увеличении подачи на оборот. Смазочные материалы с высокой вязкостью также помогают частично демпфировать контактную зону.

Титановая крошка и пыль обладают высокой горючестью и могут самовоспламеняться при нагреве в зоне резания. Если в поддоне станка накопится большой объем мелких отходов, случайная искра вызовет интенсивное горение с температурой до +2000℃.

Потушить такой пожар водой или обычным огнетушителем невозможно, так как титан вступает в реакцию с влагой и выделяет водород. В цехах обязательно держат запасы специального сухого песка или порошковых составов класса D. Регулярная очистка рабочей зоны от металлической ленты и шлама — базовое правило техники безопасности. Стружку удаляют из станка несколько раз за смену, не допуская образования плотных клубков.

При точении на высоких скоростях риск возгорания возрастает, поэтому применение водных эмульсий становится критическим фактором защиты. Жидкость должна полностью заливать место формирования стружки для мгновенного снижения температуры мелких частиц. Вентиляционные системы оснащают искрогасителями и датчиками задымления для автоматической остановки оборудования. Хранение отходов организуют в герметичных металлических контейнерах вдали от источников открытого огня.

Диффузия при обработке титана представляет собой процесс взаимного растворения атомов инструмента и заготовки в зоне трения. На высоких скоростях резания граница между металлами исчезает, и поверхность пластины начинает плавно вымываться потоком стружки. В результате на передней грани резца образуется глубокая лунка, которая ослабляет режущий клин и приводит к его внезапному обрушению.

Задняя грань инструмента также страдает от этого процесса, что вызывает быстрый рост радиальных сил и вибраций. Подобный износ протекает гораздо агрессивнее абразивного истирания и требует постоянного мониторинга состояния кромки.

Для борьбы с диффузией выбирают пластины с покрытиями из оксида хрома или специализированной керамики. Данные слои имеют крайне низкую химическую активность по отношению к титану даже при экстремальном нагреве. Снижение скорости резания также помогает замедлить процесс растворения кобальтовой связки в твердом сплаве. Обильное использование СОЖ делает температуру в точке контакта ниже порога активации диффузионных процессов.

Поверхностный слой литых или кованых титановых заготовок часто содержит избыток кислорода и азота, который называют альфа-кейсом. Эта корка обладает экстремальной твердостью и хрупкостью, что превращает ее в мощный абразив для любого резца.

Первый черновой проход выполняют с глубиной резания, которая превышает толщину этого дефектного слоя на 0.5-1.0 мм. Инструмент должен врезаться сразу в мягкую сердцевину металла, чтобы избежать контакта вершины с твердой поверхностью. Если снимать корку мелкими слоями, режущая кромка придет в негодность через 10 сантиметров пути. Для таких работ выбирают резцы с усиленной геометрией и отрицательным передним углом.

Скорость вращения при снятии альфа-кейса устанавливают на минимально возможном уровне для снижения ударных нагрузок. Когда резец проходит через неровности литья, возникают мощные радиальные толчки, поэтому заготовку фиксируют в патроне с повышенным усилием. После удаления наружного слоя деталь обязательно промывают для очистки станка от мелкой острой чешуйки.

Проверка состояния инструмента после первого этапа является обязательным правилом технологического процесса. Только после полной очистки заготовки от продуктов литья переходят к получистовым операциям.

Нарезание резьбы в титане осложняется высокой склонностью металла к налипанию и заклиниванию режущего инструмента. Из-за низкого модуля упругости витки резьбы могут немного «сжиматься» после прохода резца, что приводит к защемлению его боковых граней.

Для получения качественного профиля используют метод постепенного бокового врезания с большим количеством проходов. Резьбовые пластины выбирают с полным профилем и острыми кромками для исключения деформации тонкого гребня. В качестве смазки применяют специализированные пасты с дисульфидом молибдена, которые выдерживают огромные удельные давления.

При работе на станках с ЧПУ следят за идеальной синхронизацией шага, так как малейшая ошибка вызовет срыв витков в вязком материале. Метчики для внутренних резьб в титане имеют увеличенную обратную конусность и шахматное расположение зубьев для снижения площади трения. Подобная конструкция облегчает выход стружки из глубоких отверстий и предотвращает поломку инструмента при реверсе. После выполнения операции профиль проверяют прецизионными калибрами с учетом возможного теплового расширения.

Расточка глубоких каналов в титане требует применения массивных борштанг с высокой статической и динамической жесткостью. Из-за низкой теплопроводности сплава тепло быстро накапливается внутри отверстия, что может вызвать температурную деформацию тонких стенок.

Охлаждающую жидкость подают под давлением непосредственно через внутренний канал резца прямо в зону резания. Это обеспечивает эффективный вынос вязкой стружки наружу и смазку задней грани инструмента. Скорость резания при внутренней обработке снижают на 20% по сравнению с наружным точением для предотвращения автоколебаний.

Длина вылета расточного резца не должна превышать 3 его диаметра для сохранения стабильности геометрических параметров. Если отверстие глубже, используют специальные антивибрационные оправки с тяжелыми грузами-компенсаторами внутри корпуса. Процесс ведут при постоянном контроле чистоты поверхности, так как любое налипание металла на резец оставит глубокие задиры. После черновой расточки обязательно делают технологическую паузу для полного остывания детали до комнатной температуры.

Технический титан марок ВТ1-0 обладает высокой пластичностью и вязкостью, что делает его похожим на нержавеющую сталь при точении. Он дает длинную сливную стружку и требует применения острых резцов с большими передними углами для чистого среза.

Сплав ВТ6 (Ti-6Al-4V) содержит алюминий и ванадий, которые значительно повышают его твердость и прочность. Этот материал более абразивен и вызывает ускоренный износ режущей кромки по задней грани из-за трения твердых фаз. Стружка сплава ВТ6 ломается легче, но процесс резания сопровождается выделением гораздо большего количества тепловой энергии.

Для обработки ВТ6 устанавливают пониженные скорости вращения шпинделя и используют инструменты с износостойкими покрытиями. Технический титан точат на более высоких режимах, но внимательно следят за отсутствием налипания металла на вершину резца. Инженеры учитывают эти различия при расчете норм времени и подборе оснастки для конкретного заказа. Каждая группа сплавов требует своей химии для охлаждения для достижения оптимального результата по шероховатости.

Угол наклона режущей кромки определяет направление отхода стружки и распределение тепловых потоков в зоне контакта. Для титана выбирают положительные передние углы от 10 до 15 градусов, чтобы снизить силу трения и облегчить деформацию срезаемого слоя. Острая вершина с минимальным радиусом скругления предотвращает смятие металла и уменьшает объем выделяемой энергии.

Задний угол выдерживают в пределах 6-10 градусов для исключения трения тела резца о поверхность заготовки при малых подачах. Тщательная полировка граней инструмента снижает риск молекулярного сваривания титана с материалом пластины. Ширина фаски на режущей кромке должна быть минимальной для обеспечения чистого реза без эффекта «зализывания» поверхности.

Когда инструмент имеет правильную заточку, основная часть тепла уходит вместе со стружкой, а не в тело резца или заготовки. Подобный баланс температур сохраняет исходную твердость инструментальной стали в течение всей смены. При затуплении кромки площадь контакта растет, что ведет к мгновенному перегреву и поломке оснастки. Регулярная проверка геометрии под микроскопом позволяет вовремя проводить замену или переточку резцов.

Вид и цвет титановой стружки служат главным индикатором правильности подбора режимов и степени износа инструмента. Оптимальный процесс характеризуется выходом сегментированной стружки серебристого или светло-желтого цвета.

Если металл приобретает синий или фиолетовый оттенок, значит, температура в зоне резания превысила критический уровень. Посинение стружки говорит о недостаточном охлаждении или слишком высокой скорости вращения шпинделя, что ведет к быстрому затуплению резца. Появление длинной спутанной ленты вместо мелких чешуек требует немедленного изменения подачи для обеспечения безопасности оператора.

Рваные края стружки часто свидетельствуют о микросколах на режущей кромке или о начале процесса налипания металла на пластину. Когда резец становится тупым, стружка выходит толстой и грубой, а нагрузка на приводы станка заметно возрастает. Визуальный мониторинг отходов позволяет мастеру вовремя заметить отклонения и предотвратить поломку дорогостоящей оснастки. Чистоту станины от мелкой титановой пыли также нужно контролировать для исключения риска пожара.
